Referentie: TP-DA018S020E-024AC
Merk: JP Fluid Control

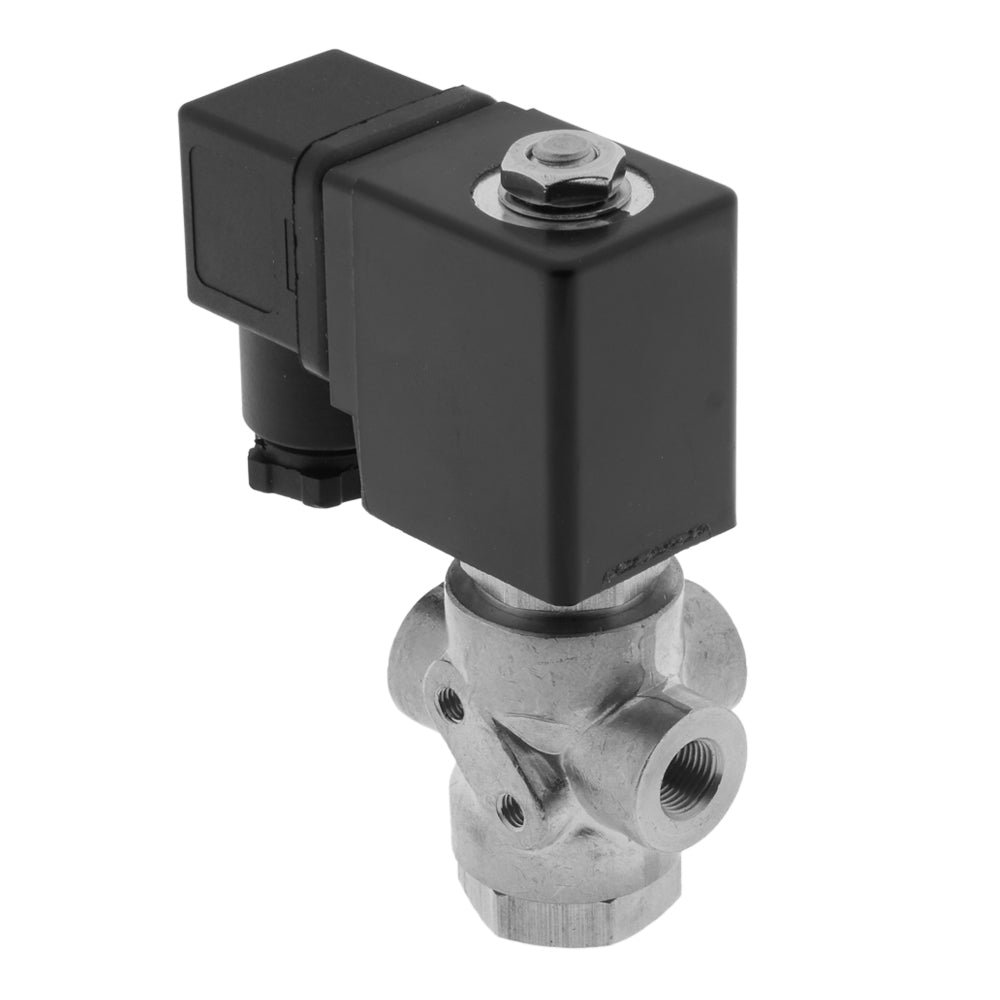

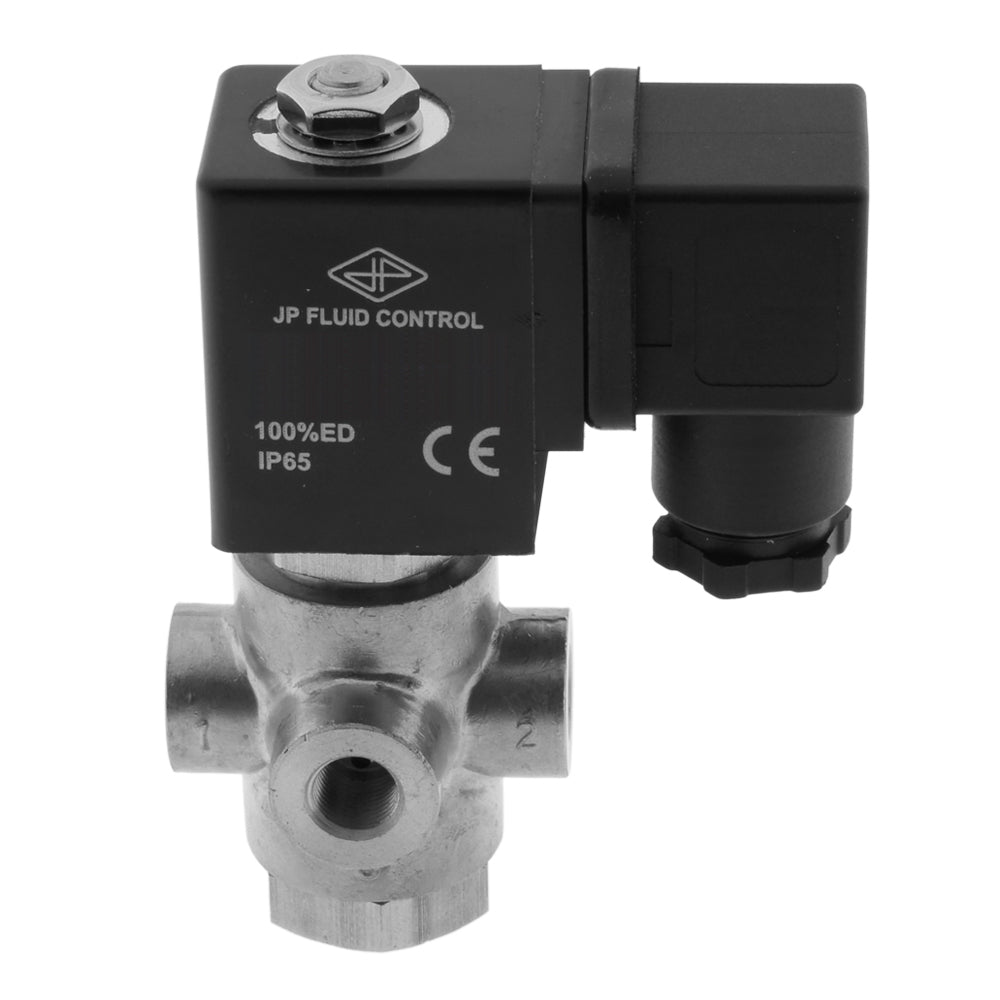

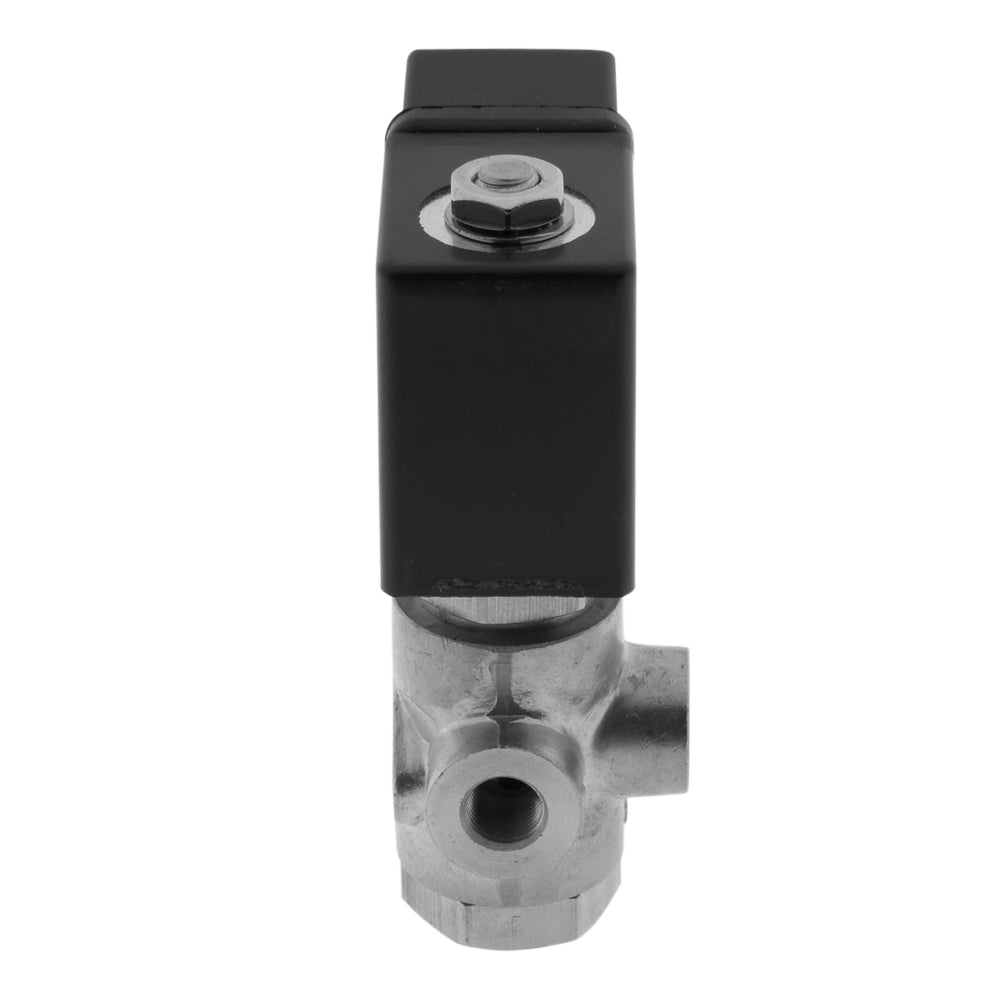

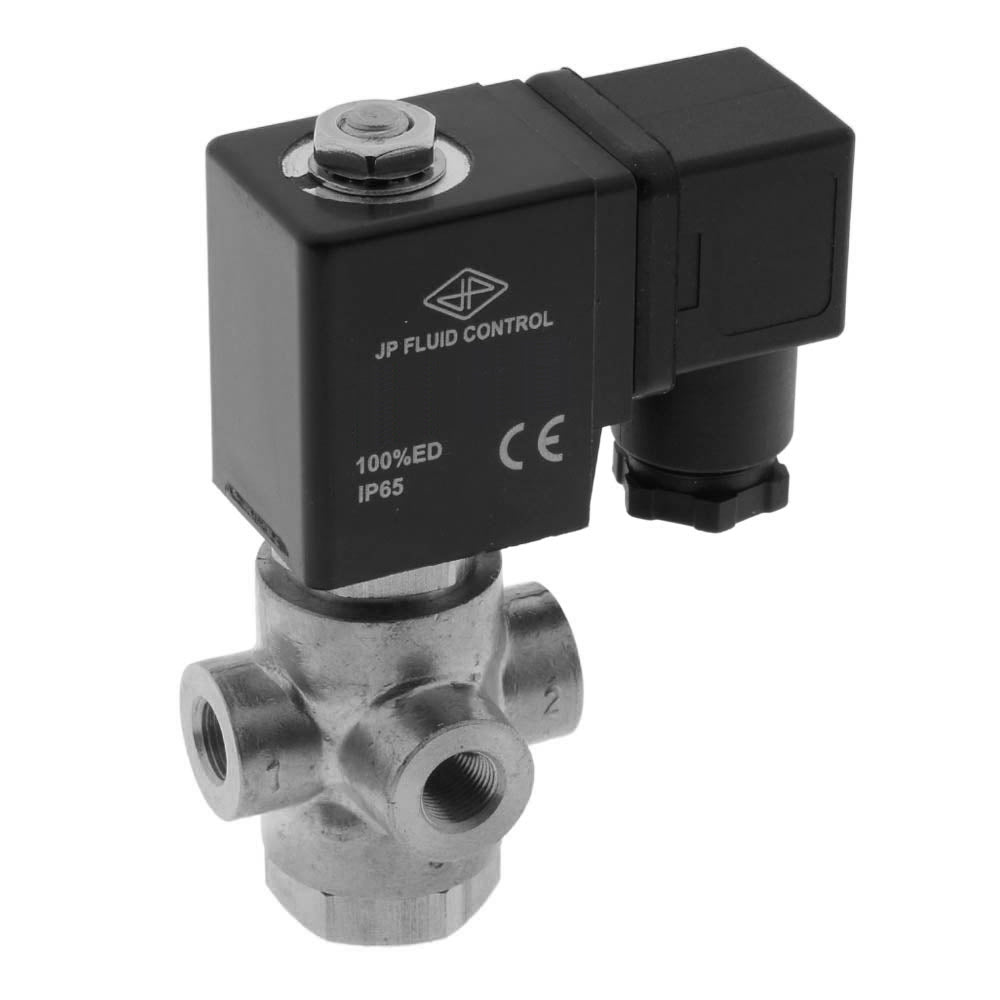

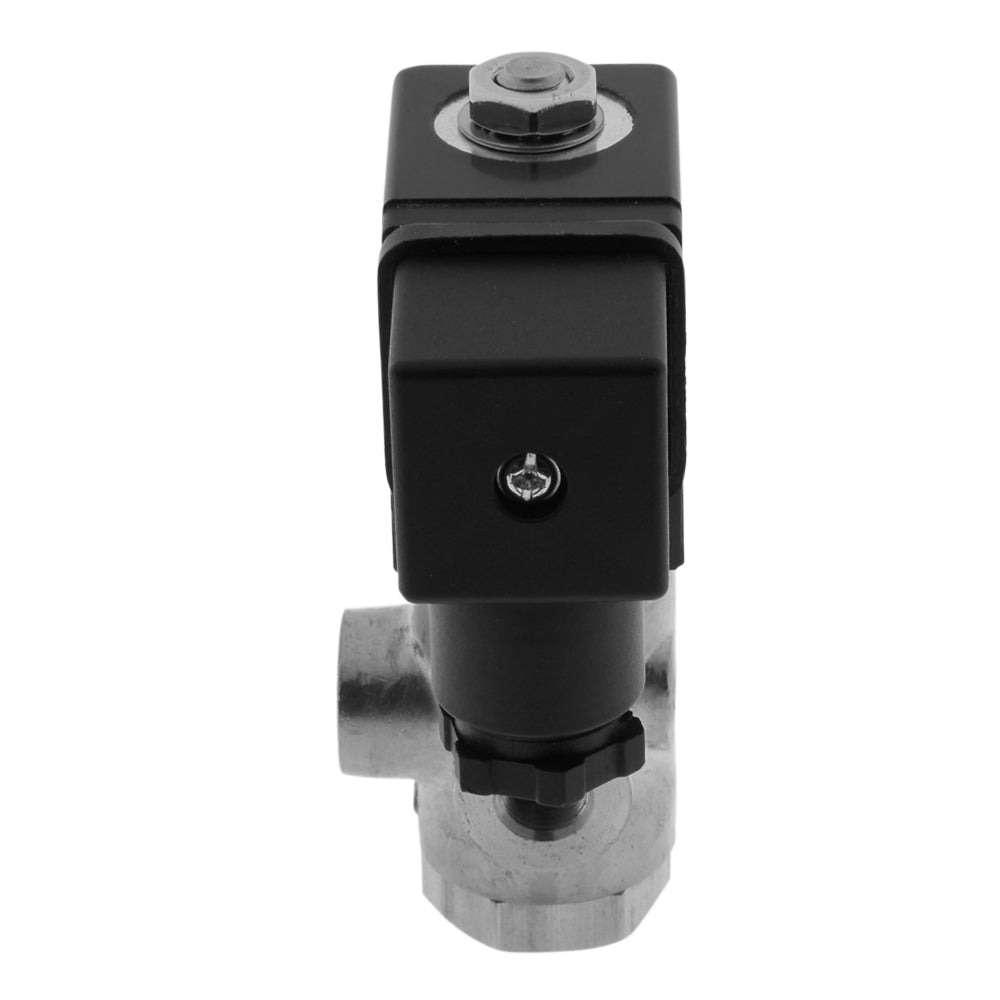

JP Fluid Control 3-weg magneetventiel (type TP) met G 1/8 inch schroefdraad en een 24 V AC spoel. De circuitfunctie van de magneetklep is normaal gesloten (spanning = open) en direct werkend, zodat geen drukverschil nodig is. Geschikt voor een maximale mediatemperatuur van 130°C (266°F) en een drukbereik van 0 - 11 bar (0 - 160 psi). Behuizing van RVS met EPDM afdichting en een doorlaat van 2 mm. De Kv-waarde is 0,12 m3/h (2 l/min bij dp=1 bar water).

Bekijk alle
Normale prijs
€87.04
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€71.93
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Verwacht voor orders boven 7 een langere levertijd van 0 dagen. Maximaal 7 artikelen beschikbaar voor online bestelling. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet beschikbaar voor online bestelling, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Verzending naar Nederland: €4.95
Gratis voor bestellingen > €75.00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Dit is een JP Fluid Control direct werkende 3 weg magneetventiel met G 1/8 inch schroefdraad en een 24 V AC spoel. De klep heeft een roestvrijstalen behuizing met EPDM afdichting en een doorlaat van 2 mm (ongeveer 5/64 inch). De circuitfunctie van de magneetklep is normaal gesloten, wat betekent dat de klep opengaat als er spanning op staat.
De klep is geschikt voor drukken van 0 - 11 bar (0 - 160 psi) en een maximumtemperatuur van 130° C (266° F). De klep heeft een Kv-waarde van 0,12 m3/u, wat neerkomt op een debiet van 2 l/min bij een drukverschil van 1 bar (voor water). In imperiale eenheden: Cv = 0,14, wat 0,14 GPM @ 1 psi drukdaling betekent. Voor eenvoudige toepassingen is het vaak voldoende een klep te kiezen op basis van de schroefdraadmaat en de doorlaatdiameter. Voor een nauwkeuriger dimensionering gebruikt u de Kv-waarde met onze gebruiksvriendelijke klepdimensioneringscalculator.
De RVS behuizing is zeer duurzaam, sterk en bestand tegen een breed scala van chemicaliën, met uitzondering van chlorideoplossingen. De EPDM afdichting is geschikt voor neutrale vloeistoffen en vele chemicaliën, maar is slecht bestand tegen oliën en vetten. Raadpleeg onze chemische bestendigheidstabel om de compatibiliteit van behuizing en afdichtingen met het medium te verifiëren. De klep heeft een IP65 rating indien correct aangesloten.

Voordelen:

  • Magneetventielen openen en sluiten zeer snel in vergelijking met veel andere ventielsoorten
  • Geleverd inclusief spoel en connector
  • EPDM is geschikt voor (warm) water, neutrale vloeistoffen en vele chemicaliën
  • Goede bescherming tegen de omgeving dankzij de IP65-classificatie

Nadelen:

  • EPDM is niet geschikt voor oliën en vetten
  • Magneetventielen zijn zeer gevoelig voor vuil en kunnen alleen worden gebruikt met schone vloeistoffen en gassen
  • Magneetventielen verbruiken energie wanneer ze geactiveerd worden en de spoel kan heet worden. Een goed geventileerde installatieomgeving wordt aanbevolen om de warmte af te voeren

TP serie

De TP serie bestaat uit verschillende types 3/2-weg magneetventielen, geschikt voor diverse toepassingen zoals het aansturen van pneumatische apparatuur, aftappen, verdelen of mengen van vloeistoffen en gassen.
De kleppen zijn op verzoek verkrijgbaar met BSP- of NPT-schroefdraad.
