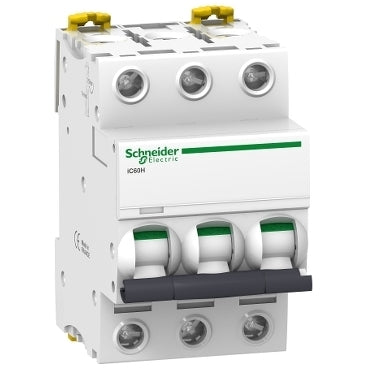

Schneider Electric stroomonderbreker - A9F89325

Deze tekst beschrijft de Acti9 iC60H, een installatieautomaat voor laagspanning met dubbele tunnelaansluitingen. Het is een 3P installatieautomaat met 3 beveiligde polen, met een nominale stroom van 25A en een C-afschakelkarakteristiek.

De afschakelcapaciteit van deze stroomonderbreker is 10000A bij 400VAC volgens de standaard EN/IEC 60898-1 (huishoudelijke standaard) en 30kA bij 220VAC tot 240VAC volgens de standaard EN/IEC 60947-2 (industriële standaard). Deze iC60N installatieautomaat voldoet zowel aan de huishoudelijke norm EN/IEC 60898-1 als aan de industriële norm EN/IEC 60947-2.

Het beschermt stroomcircuits tegen kortsluiting en overbelastingsstromen. De unieke VisiTrip-indicator verkort het zoeken naar de uitgeschakelde (getriggerde) stroomonderbreker door deze duidelijk te markeren. De groene indicatie van VisiSafe garandeert de fysieke opening van de contacten, waardoor onderhoud stroomafwaarts kan worden uitgevoerd. Het snelsluitmechanisme verlengt de levensduur van dit onderdeel.

Deze installatieautomaat van Schneider Electric heeft een elektrische levensduur tot 10.000 cycli en een mechanische levensduur tot 20.000 cycli. De Ui toegewezen isolatiespanning is 500 VAC. De begrenzingsklasse 3 (volgens EN/IEC60898-1) verlaagt de kosten voor het beschermen van het voedingscircuit. Hij kan op een DIN-rail worden gemonteerd voor een modulaire installatie.

De breedte van deze stroomonderbreker is 3 modules van 18mm. De vervuilingsgraad is 3 en de overspanningscategorie is IV. Dit product is uitgevoerd in de kleur wit (RAL9003). De afmetingen zijn 54mm (breedte) x 85mm (hoogte) x 78,5mm (diepte). Het gewicht is 0,375 kg. De beschermingsgraad is IP20 volgens de norm IEC 60529. De beschermingsgraad neemt toe tot IP40 bij montage in een modulaire behuizing met isolatieklasse II.

De bedrijfstemperatuur ligt tussen -35°C en 70°C. De opslagtemperatuur ligt tussen -40°C en 85°C.
