Schneider Electric stroomonderbreker - A9F89216

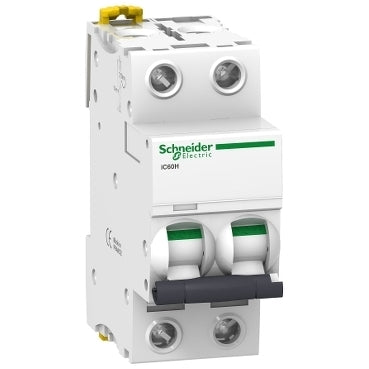

Deze tekst beschrijft de Acti9 iC60H, een multistandaard laagspanningsautomaat met dubbele tunnelaansluitingen. Het is een 2P vermogenschakelaar met twee beveiligde polen en heeft een nominale stroom van 16A en een C-afschakelkarakteristiek. De afschakelcapaciteit van deze stroomonderbreker is 10000A bij 400VAC volgens de EN/IEC 60898-1 standaard (huishoudelijke standaard), en 30kA bij 220VAC tot 240VAC volgens de EN/IEC 60947-2 standaard (industriële standaard).

Deze iC60N stroomonderbreker voldoet zowel aan de huishoudelijke norm EN/IEC 60898-1 als aan de industriële norm EN/IEC 60947-2. Het beschermt stroomcircuits tegen kortsluiting en overbelastingsstromen. De unieke VisiTrip-indicator verkort het zoeken naar de uitgeschakelde (doorgeslagen) stroomonderbreker door deze duidelijk te markeren. De groene indicatie van VisiSafe zorgt ervoor dat de contacten fysiek worden geopend, zodat onderhoud stroomafwaarts kan worden uitgevoerd. Het snelsluitmechanisme verlengt de levensduur van dit onderdeel.

Deze stroomonderbreker van Schneider Electric heeft een elektrische levensduur tot 10000 cycli en een mechanische levensduur tot 20000 cycli. De toegewezen isolatiespanning Ui is 500 VAC. De begrenzingsklasse 3 (volgens EN/IEC60898-1) verlaagt de kosten voor het beveiligen van het voedingscircuit. Hij kan op een DIN-rail worden gemonteerd voor een modulaire installatie. De breedte van deze stroomonderbreker is 2 modules van 18mm. De vervuilingsgraad is 3 en de overspanningscategorie is IV.

Dit product is wit (RAL9003). De afmetingen zijn 36mm (B) x 85mm (H) x 78,5mm (D). Het gewicht is 0,25kg. Volgens de IEC 60529-norm is de beschermingsgraad IP20. De beschermingsgraad neemt toe tot IP40 bij montage in een modulaire behuizing met isolatieklasse II. De bedrijfstemperatuur ligt tussen -35°C en 70°C. De opslagtemperatuur ligt tussen -40°C en 85°C.
