Schneider Electric stroomonderbreker - A9F89210

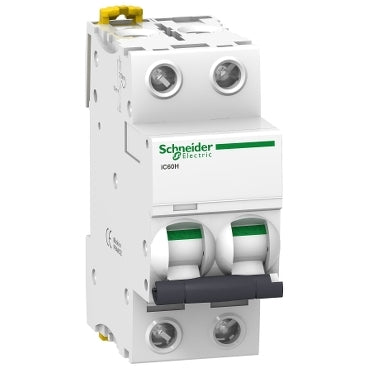

Deze Acti9 iC60H is een multi-standaard laagspanningsinstallatieautomaat met dubbele tunnelaansluitingen. Het is een 2P installatieautomaat met 2 beveiligde polen. Hij heeft een nominale stroom van 10 A en een C-uitschakelkarakteristiek. De onderbrekingscapaciteit van deze installatieautomaat is 10000A bij 400VAC volgens de norm EN/IEC 60898-1 (huishoudelijke norm) en 30kA bij 220VAC tot 240VAC volgens de norm EN/IEC 60947-2 (industriële norm).

Deze iC60N installatieautomaat voldoet zowel aan de huishoudelijke norm EN/IEC 60898-1 als aan de industriële norm EN/IEC 60947-2. Deze installatiestroomonderbreker beschermt de stroomcircuits tegen kortsluiting en overbelasting. De unieke VisiTrip-indicator verkort het zoeken naar de doorgeslagen stroomonderbreker door deze duidelijk te markeren. De groene markering van VisiSafe garandeert de fysieke opening van de contacten, zodat onderhoud stroomafwaarts kan worden uitgevoerd. Het snelle ontkoppelingsmechanisme verlengt de levensduur van dit onderdeel.

Deze installatieautomaat van Schneider Electric heeft een elektrische levensduur tot 10000 cycli en een mechanische levensduur tot 20000 cycli. De toegewezen isolatiespanning Ui is 500 VAC. De begrenzingsklasse 3 (volgens EN/IEC60898-1) verlaagt de kosten voor het beveiligen van het voedingscircuit. Hij kan op een DIN-rail worden gemonteerd voor een modulaire installatie. De breedte van deze stroomonderbreker is 2 modules van 18mm. De vervuilingsgraad is 3 en de overspanningscategorie is IV.

Dit product is ontworpen in wit (RAL9003). De afmetingen zijn 36mm (B) x 85mm (H) x 78,5mm (D). Het gewicht is 0,25kg. Volgens de norm IEC 60529 is de beschermingsgraad IP20. De beschermingsgraad neemt toe tot IP40 wanneer de module wordt gemonteerd in een modulaire behuizing met isolatieklasse II. De bedrijfstemperatuur ligt tussen -35°C en 70°C. De opslagtemperatuur ligt tussen -40°C en 85°C.
