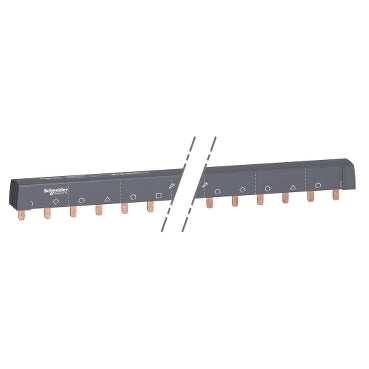

Schneider Electric Kamrail - A9XPH524
Opmerking: dit product zal in de toekomst worden stopgezet
Deze kamrail uit de Acti9-serie van Schneider Electric Merlin Gerin wordt gebruikt om de fase(n) en nulleider met elkaar te verbinden. De geïsoleerde klemmenrail heeft 2 polen en 24 modules. Bovendien heeft de kamrail een doorsnede van 16 mm² en een nominale continue stroom van 100 A.
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Deze Acti 9 horizontale rail met 18 mm modules is geschikt voor Acti 9 iC60 of Acti 9 iK60 en is snijdbaar. Dit product is ontworpen voor 3 (N+L) installaties. Het type is N-L1-N-L2-N-L3 (Neutraal, Lijn). Dit is een set van 1 apparaat. Hij is geschikt voor 12 apparaten (1P+N). De lengte is 430 mm.
Het totale aantal 18mm modules is 24. De pindiameter is 16mm2. Het type elektrische aansluiting is PIN. Het aantal fasen is 3 en het aantal polen is 4. De nominale bedrijfsstroom Ie bij 40°C is 100A. De Isc kortsluitstroom is compatibel met de uitschakelcapaciteit van de Schneider Electric stroomonderbrekers. De nominale Ui-isolatiespanning is 500 VAC. De nominale bedrijfsspanning van de Ue is 415 V AC. De kleur van het apparaat is wit (RAL 9003). De vervuilingsgraad is 3.
Volgens de IEC 60695-2-1 norm is de brandwerendheid bij 960°C binnen 30 jaar zelfdovend. Hij voldoet aan de normen IEC 60947-7-1 en IEC 61439-2.
