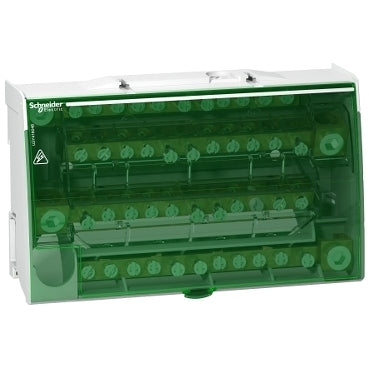

Schneider Electric INS distributie aansluitblok - LGY416048
Opmerking: dit product zal in de toekomst worden stopgezet
Schneider Electric INS verdeelklem, geleider doorsnede 70mm², 4 polig.
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
De Linergy DS-verdeelblokken kunnen worden gemonteerd op een standaard DIN-rail of op een montageplaat. Dit product is bedoeld voor 4P-installaties. Het aantal polen is 4. De totale aansluitcapaciteit is 48 poorten (4x12). De nominale bedrijfsstroom Ie is 160 A. De nominale piekweerstandsstroom is Ipk/60ms is 22kA, Ipk/-ms is 36kA.
De korteduurstroom Icw volgens IEC/EN 60947-7-1 is 8,4kA ms/1s. De breedte in het aantal 9mm modules is 18. De aansluitcapaciteit is 1 x 12 mm diameter, 3 x 9 mm diameter of 4 x 6,5 mm diameter. De nominale isolatiespanning (Ui) is 500V AC en de nominale pulsspanning (Uimp) is 8kV. De nominale bedrijfsspanning van de Ue is 230V AC (Ph/N) of 440V AC (Ph/Ph).
De bedrijfsfrequentie is 50Hz of 60Hz. De vervuilingsgraad is 3. De overspanningscategorie is III. Volgens de IEC/EN 60947-1 norm is de diëlektrische weerstand 2500 VAC. De kerndoorsnede is 70mm2.
De afmetingen zijn 100 mm (H) x 174 mm (B) x 50,5 mm (D). Het gewicht is 567 gram. De bedrijfstemperatuur is -25°C tot + 55°C. Het voldoet aan de normen IEC/EN 60947-7-1 en IEC/EN 61439-1 & 2.
