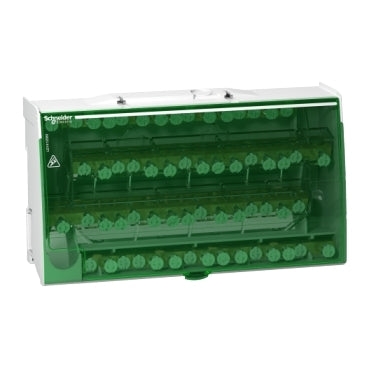

Schneider Electric INS distributie aansluitblok - LGY412560
Opmerking: dit product zal in de toekomst worden stopgezet
Schneider Electric INS verdeelklem, aderdoorsnede 35mm², 4 polen.
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Deze Linergy DS schroefverdeelblokken kunnen worden geïnstalleerd op een standaard Din-rail of op een montageplaat. Het is speciaal ontworpen voor 4P-installaties. Het aantal polen is 4. De totale aansluitcapaciteit is 60 gaten (4x15). De Ie nominale bedrijfsstroom is 125A. De nominale piekweerstandsstroom Ipk/60 ms is 18 kA, Ipk/6 ms is 28 kA. De Icw nominale kortsluitstroom volgens IEC/EN 60947-7-1 is 4,2kA ms/1s. Hij meet 20 in 9mm-velden.
De terminalcapaciteit is:
- 1x9mm diameter
- 3x8,5mm diameter
- 4x6,5mm diameter
De Ui nominale isolatiespanning is 500VAC. De Uimp nominale impulsweerstandsspanning is 8kV. De nominale bedrijfsspanning van de Ue is 230VAC (Ph/N), 440VAC (Ph/Ph). Hij werkt op een frequentie van 50Hz of 60Hz. De vervuilingsgraad is 3. De categorie Overspanning is III. Volgens de IEC/EN 60947-1 norm is de diëlektrische weerstand 2500 VAC. De kerndoorsnede is 35mm2. De afmetingen zijn 100 mm (H) x 162 mm (B) x 50,5 mm (D). Hij weegt 559 gram. Het bedrijfstemperatuurbereik is -25°C tot + 55°C. Het voldoet aan de normen IEC/EN 60947-7-1 en IEC/EN 61439-1 & 2.
