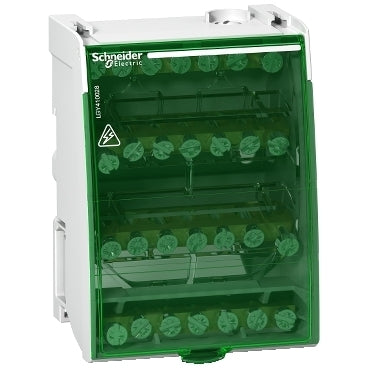

Schneider Electric INS distributie aansluitblok - LGY410028

Deze Linergy DS-verdeelblokken kunnen worden gemonteerd op een standaard DIN-rail of op een montageplaat. Dit product is bedoeld voor 4P-installaties. Het aantal polen is 4. De totale aansluitcapaciteit is 28 gaten (4x7). De nominale bedrijfsstroom Ie is 100 A. De nominale piekweerstandsstroom is Ipk/60ms is 14kA, Ipk/-ms is 24kA. De korteduurstroom Icw volgens IEC/EN 60947-7-1 is 3kA ms/1s. De breedte in het aantal 9mm modules is 8. De aansluitcapaciteit is 2 x 7,5 mm diameter of 5 x 5,5 mm diameter. De nominale isolatiespanning (Ui) is 500V AC en de nominale impulsspanning (Uimp) is 8kV. De nominale bedrijfsspanning van de Ue is 230V AC (Ph/N) of 440V AC (Ph/Ph). De bedrijfsfrequentie is 50Hz of 60Hz. De vervuilingsgraad is 3. De overspanningscategorie is III. Volgens de IEC/EN 60947-1 norm is de diëlektrische weerstand 2500 VAC. De afmetingen zijn 100 mm (H) x 71 mm (B) x 50,5 mm (D). Het gewicht is 210 g. De bedrijfstemperatuur is -25°C tot + 55°C. Het voldoet aan de normen IEC/EN 60947-7-1 en IEC/EN 61439-1 & 2.
