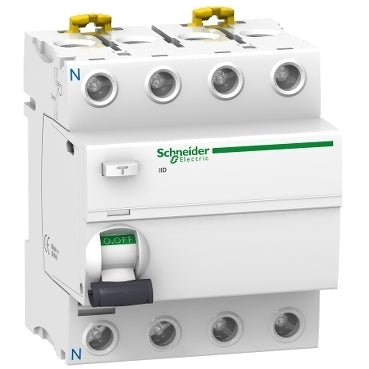

Schneider Electric aardlekschakelaar - A9R31440

Deze Acti9 iID is een modulaire en betrouwbare aardlekschakelaar. Het is een 4P stroomonderbreker met een nominale stroom van 40A en een gevoeligheid van 30mA, die voldoet aan beschermingsklasse A-SI. Dit product beschermt tegen elektrische schokken door direct of indirect contact en tegen brandgevaar. Het dient om het elektrische circuit uit te schakelen in geval van een aardlek. De unieke Visitrip-indicator minimaliseert de interventietijd door het defecte apparaat te identificeren met een mechanische indicator op de voorkant.

Bovendien heeft dit product een VisiSafe-venster met een groene strook op de knevel die aangeeft dat de polen volledig geopend zijn, wat onderhoud stroomafwaarts vergemakkelijkt. Dit product voldoet aan de norm EN/IEC 61008-1. De nominale breek- en kortsluitcapaciteit (Im/IΔm) is 1500 A. De voorwaardelijke nominale kortsluitstroom (Inc/IΔc) is 10kA. Het mechanische uithoudingsvermogen kan oplopen tot 20.000 cycli, terwijl het elektrische uithoudingsvermogen kan oplopen tot 15.000 cycli.

De bedrijfsspanning (Ue) varieert van 380VAC tot 415VAC. De nominale isolatiespanning (Ui) is 500 VAC. De nominale impulsweerstandsspanning (Uimp) is 6 kV. De frequentie is 50Hz of 60Hz. De installatie wordt vergemakkelijkt door de DIN-railmontage.

De stroomonderbreker is 8 plaatsen breed in afmetingen van 9 mm. Het product is wit, overeenkomstig de RAL9003-kleurcode. De afmetingen zijn 72 mm breed, 91 mm hoog en 73,5 mm diep. Hij weegt 0,37 kg. De beschermingsgraad is IP20 (in overeenstemming met de IEC/EN 60529-norm), die wordt opgewaardeerd naar IP40 in een modulaire behuizing. De bedrijfstemperatuur varieert van -25°C tot 60°C, terwijl de opslagtemperatuur van -40°C tot 85°C loopt.
