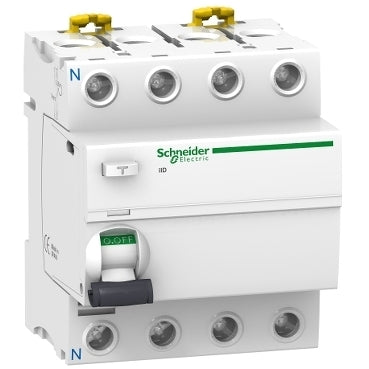

Schneider Electric aardlekschakelaar - A9R24480

Deze Acti9 iID is een modulaire en betrouwbare aardlekschakelaar. Het is een 4P stroomonderbreker met 80A in nominale stroom, 300mA aardlekgevoeligheid en A type beschermingsklasse. Dit product beschermt tegen elektrische schokken door indirect contact en brandgevaar. Het schakelt elektrische circuits uit in geval van een aardlek. De unieke Visitrip-indicator verkort de interventietijd door het defecte apparaat aan te geven met een mechanische indicator op de voorkant.

Dit product heeft ook een VisiSafe-venster met een groene strip op de knevel, waarmee wordt aangegeven dat de polen volledig kunnen worden geopend voor onderhoud stroomafwaarts. Dit product voldoet aan de norm EN/IEC 61008-1. De nominale breek- en kortsluitcapaciteit zijn 1500 A. De voorwaardelijke nominale kortsluitstroom is 10kA. Het heeft een elektrisch uithoudingsvermogen tot 10.000 cycli en een mechanisch uithoudingsvermogen tot 20.000 cycli.

De bedrijfsspanning is 380VAC tot 415VAC. De nominale isolatiespanning is 500 VAC. De nominale impulsweerstandsspanning is 6 kV. De frequentie is 50Hz of 60Hz. Hij kan op een DIN-rail worden gemonteerd. De breedte in 9mm-plaatsen is 8. De kleur van het product is wit (RAL9003). De afmetingen zijn 72 mm breed, 91 mm hoog en 73,5 mm diep. Het gewicht is 0,37 kg. Volgens de IEC 60529-norm is de beschermingsgraad IP20 en IP40 in een behuizing.

De bedrijfstemperatuur varieert van -25°C tot 60°C. De opslagtemperatuur varieert van -40°C tot 85°C.
