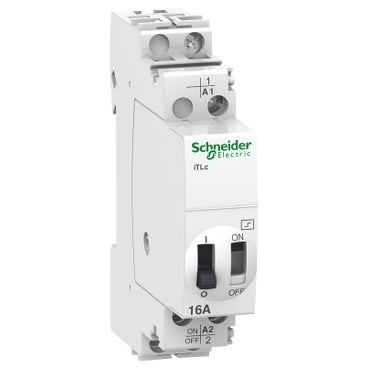

Schneider Electric bistabiel relais - A9C33811
Opmerking: dit product zal in de toekomst worden stopgezet
Acti9 itl impulsrelais. Itl-impulsrelais worden gebruikt om verlichtingscircuits bestaande uit gloeilampen, laagspanningshalogeenlampen, fluorescentielampen en ontladingslampen te bedienen met drukknoppen. Het sluiten van de pool van het impulsrelais wordt geactiveerd door een impuls op de spoel. Met twee stabiele mechanische posities wordt de paal bij de volgende impuls geopend. Kan bediend worden door een onbeperkt aantal drukknoppen. Geen energieverbruik.
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Deze Acti9 iTLc is een modulair impulsrelais. Het is een 1P apparaat met 1 normaal open contact. De nominale stroom bedraagt 16 A, met een bedrijfsspanning van 24VAC tot 250VAC, en hij werkt met een stuurspanning van 230VAC tot 240VAC. Het elektrische uithoudingsvermogen kan oplopen tot 200.000 cycli voor AC-21, of 100.000 cycli voor AC-22. De schakelfrequentie is 100 schakelingen per dag of 5 schakelingen per minuut. De duur van de opdracht moet tussen 50 ms en 1 s liggen.
Het wordt voornamelijk gebruikt voor verlichtingsregelingstoepassingen. Het maakt gecentraliseerde besturing van een groep impulsrelais mogelijk, terwijl lokale individuele besturing van elk impulsrelais behouden blijft. De Ui nominale isolatiespanning is 440 VAC en de Uimp nominale impulsweerstandsspanning is 6 kV. De bedrijfsfrequentie is 50Hz of 60Hz.
Dit apparaat kan op een DIN-rail worden gemonteerd. Het heeft een vervuilingsgraad van 3 en een overspanningscategorie van IV. De afmetingen zijn 18mm (breedte) x 84mm (hoogte) x 60mm (diepte). De beschermingsgraad is IP20 en IP40 in een behuizing. De bedrijfstemperatuur varieert van -20°C tot 50°C, terwijl de opslagtemperatuur kan variëren van -40°C tot 70°C.
Dit product voldoet aan de normen IEC/EN 60669-1 en IEC/EN 60669-2-2.
