Schneider Electric Bistabiel relais - A9C30812
Opmerking: dit product zal in de toekomst worden stopgezet
Acti9 itl impulsrelais. Itl-impulsrelais worden gebruikt om verlichtingscircuits bestaande uit gloeilampen, laagspanningshalogeenlampen, fluorescentielampen en ontladingslampen te bedienen met drukknoppen. Het sluiten van de pool van het impulsrelais wordt geactiveerd door een impuls op de spoel. Met twee stabiele mechanische posities wordt de paal bij de volgende impuls geopend. Kan bediend worden door een onbeperkt aantal drukknoppen. Geen energieverbruik.
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving

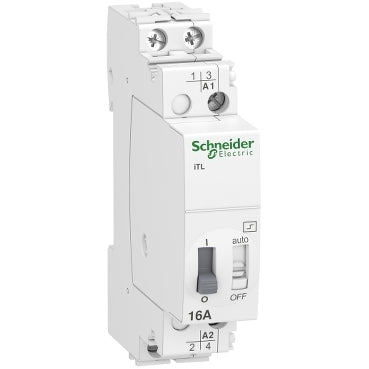

Deze Acti9 iTL is een modulair impulsrelais. Dit tweepolige apparaat heeft 2 normaal open contacten. De nominale stroom is 16 A, met een bedrijfsspanning van 24VAC tot 250VAC en een stuurspanning van 230VAC tot 240VAC of 110VDC. Het elektrisch uithoudingsvermogen kan oplopen tot 200.000 cycli voor AC-21 of 100.000 cycli voor AC-22. De schakelfrequentie is 5 schakelingen per minuut of 100 schakelingen per dag. De duur van het bevel moet variëren van 50 milliseconden tot 1 seconde. Dit apparaat wordt voornamelijk gebruikt voor verlichtingsregelingstoepassingen. De Ui nominale isolatiespanning is 440 VAC en de Uimp nominale impulsweerstandsspanning is 6 kV.
De bedrijfsfrequentie is 50Hz of 60Hz. Het apparaat kan op een DIN-rail worden gemonteerd. Het heeft een vervuilingsgraad van 3 en een overspanningscategorie van IV.
De afmetingen zijn als volgt:
- Breedte- 18 mm
- Hoogte- 84 mm
- Diepte- 60 mm
De beschermingsgraad is IP20 en kan IP40 zijn in een behuizing. De bedrijfstemperatuur varieert van -20°C tot 50°C, terwijl de opslagtemperatuur varieert van -40°C tot 70°C. Dit product voldoet aan de normen IEC/EN 60669-1 en IEC/EN 60669-2-2.
