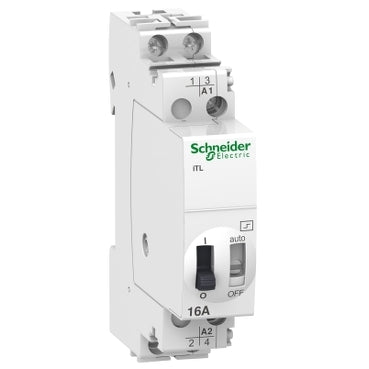

Schneider Electric Bistabiel relais - A9C30212
Acti9 itl impulsrelais. Itl-impulsrelais worden gebruikt om verlichtingscircuits bestaande uit gloeilampen, laagspanningshalogeenlampen, fluorescentielampen en ontladingslampen te bedienen met drukknoppen. Het sluiten van de pool van het impulsrelais wordt geactiveerd door een impuls op de spoel. Met twee stabiele mechanische posities wordt de paal bij de volgende impuls geopend. Kan bediend worden door een onbeperkt aantal drukknoppen. Geen energieverbruik.
- Normale prijs
- €50,38
- Normale prijs
- €41,64
Beschrijving
Deze Acti9 iTL is een modulair impulsrelais. Dit 2P apparaat heeft 2 normaal open contacten. De nominale stroom is 16 A, met een bedrijfsspanning van 24VAC tot 250VAC. Hij werkt met een stuurspanning van 48 VAC of 24 VDC. Het elektrisch uithoudingsvermogen kan oplopen tot 200.000 cycli voor AC-21 of 100.000 cycli voor AC-22. De schakelfrequentie is 100 schakelingen per dag of 5 schakelingen per minuut. De duur van de opdracht moet tussen 50 ms en 1 s liggen.
Dit apparaat wordt voornamelijk gebruikt voor verlichtingsregelingstoepassingen. De Ui nominale isolatiespanning is 440VAC terwijl de Uimp nominale impulsweerstandsspanning 6kV is. De bedrijfsfrequentie is 50Hz of 60Hz. Hij kan worden gemonteerd op een DIN-rail. De vervuilingsgraad is 3 en de overspanningscategorie is IV.
De afmetingen zijn 18mm (B) x 84mm (H) x 60mm (D). De beschermingsgraad is IP20 en kan IP40 bereiken binnen een behuizing. De bedrijfstemperatuur varieert van -20°C tot 50°C.
De opslagtemperatuur varieert van -40°C tot 70°C. Dit product voldoet aan de normen IEC/EN 60669-1 en IEC/EN 60669-2-2.
