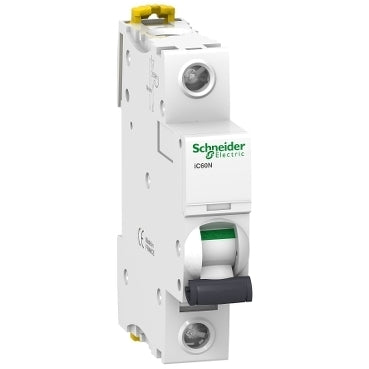

Schneider Electric Acti 9 vermogensschakelaar - A9F79132
Opmerking: dit product zal in de toekomst worden stopgezet
Deze iC60N stroomonderbreker heeft een visi-trip venster. Deze signalering van uitschakeling als gevolg van een storing door een rode mechanische statusindicator bevindt zich aan de voorkant van de automaat. De groene strip op de schakelaar van de Acti 9 iC60 vermogensschakelaar zorgt ervoor dat de contacten fysiek open zijn en dat er in alle veiligheid werkzaamheden kunnen worden uitgevoerd op het stroomafwaartse circuit. Bovendien heeft deze Schneider Electric stroomonderbreker een dubbele clip voor demontage terwijl de kamrail nog op zijn plaats zit.
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Deze Acti9 iC60N is een laagspanningsstroomonderbreker. Dit is een 1P vermogenschakelaar met 1 beschermde pool. Hij heeft een nominale stroom van 32 A en een C-vermogensschakelaarkarakteristiek. De afschakelcapaciteit van deze stroomonderbreker is 6000A bij 230VAC volgens de EN/IEC 60898-1 standaard (huishoudelijke standaard) en 10kA bij 220VAC tot 240VAC volgens de EN/IEC 60947-2 standaard (industriële standaard).
Deze iC60N stroomonderbreker voldoet aan zowel de huishoudelijke norm EN/IEC 60898-1 als de industriële norm EN/IEC 60947-2. Deze stroomonderbreker beschermt de stroomcircuits tegen kortsluiting en overbelasting. De unieke VisiTrip-indicator vermindert het zoeken naar de doorgeslagen stroomonderbreker door deze duidelijk te markeren. De groene VisiSafe-indicatie garandeert de fysieke opening van de contacten, zodat onderhoud stroomafwaarts kan worden uitgevoerd. Het snelle uitschakelmechanisme verlengt de levensduur van dit onderdeel.
Deze Schneider Electric stroomonderbreker heeft een elektrische levensduur tot 10000 cycli en een mechanische levensduur tot 20000 cycli. De Ui toegewezen isolatiespanning is 500 VAC. De begrenzingsklasse 3 (volgens EN/IEC60898-1) verlaagt de kosten voor het beveiligen van het voedingscircuit. Hij kan op een DIN-rail worden gemonteerd voor modulaire installatie. De breedte van deze stroomonderbreker is 1 module van 18mm. De vervuilingsgraad is 3 en de overspanningscategorie is IV.
Dit product is uitgevoerd in de kleur wit (RAL9003). De afmetingen zijn 18 mm (B) x 85 mm (H) x 78,5 mm (D). Het gewicht is 0,215kg. Volgens de IEC 60529-norm is de beschermingsgraad IP20. De beschermingsgraad gaat tot IP40 wanneer de module wordt gemonteerd in een modulaire behuizing met isolatieklasse II. De bedrijfstemperatuur ligt tussen -35°C en 70°C. De opslagtemperatuur ligt tussen -40°C en 85°C.
