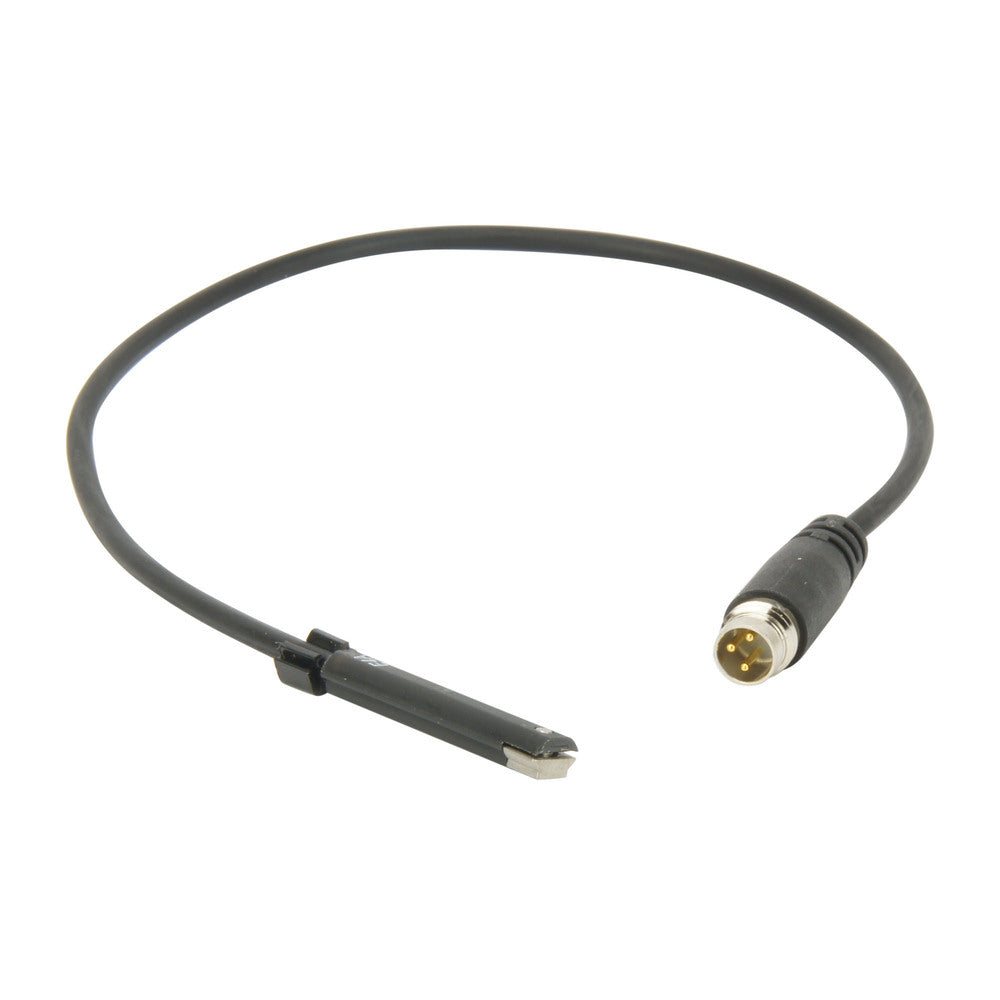

2-Wire M8 Reed Positie Sensor 5-240V AC/DC - RCI

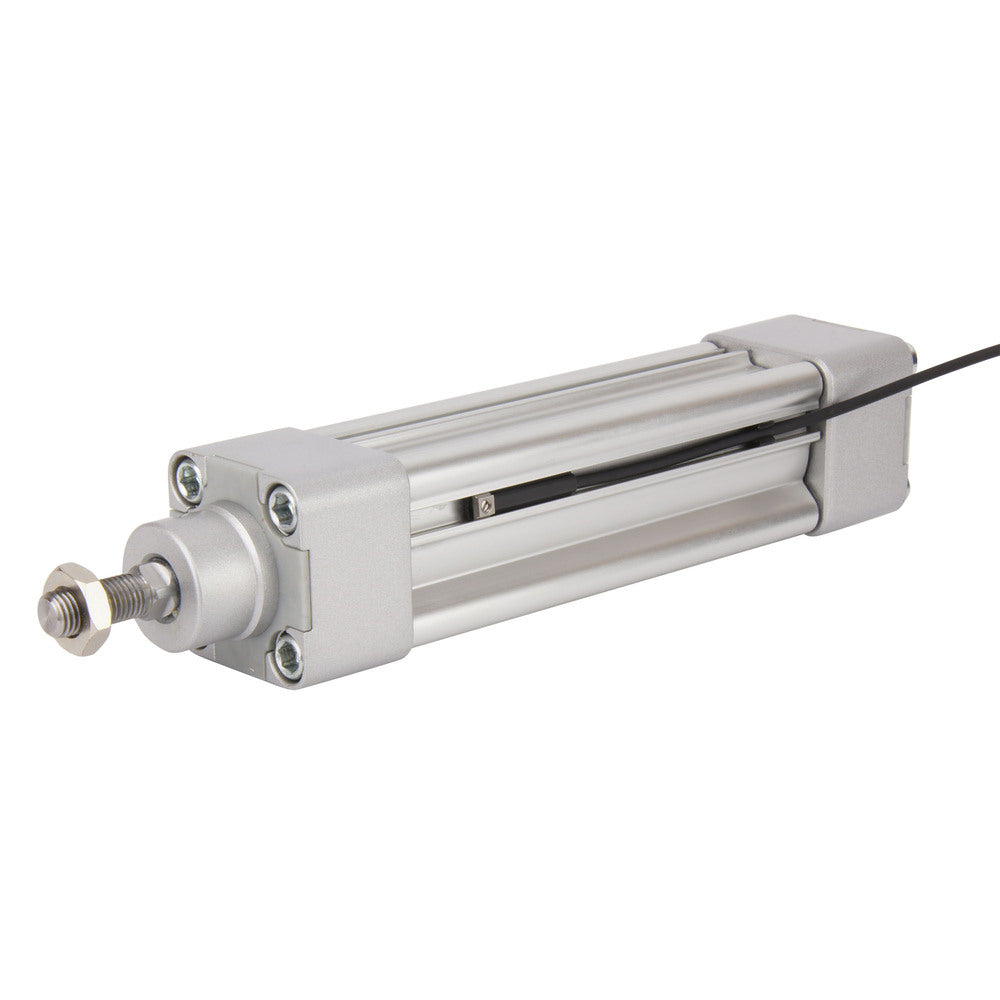

Deze positiesensor is geschikt voor standterugmelding van pneumatische cilinders. De sensor maakt gebruik van een reedschakelaar. De sensor heeft een 2 draads ontwerp met een M8-connector.Plaats de sensor in een groef in uw ISO 15552 of ISO 21287 cilinder en fixeer met de stelschroef. Geschikt voor een voeding van 5 - 240 V AC/DC en max 10 Watt.
- Normale prijs
- €19,61
- Normale prijs
- €16,21
Beschrijving
Met deze positiesensor voor pneumatische cilinders kan eenvoudig de stand van de zuiger in de cilinder gedetecteerd worden. Deze reed-schakelaar, ook wel magnetische nabijheidssensor genoemd, kan de nabijheid van de zuiger bepalen via een geïntegreerde magneet. Wanneer de zuiger beweegt en de magneet de sensor passeert, zal de sensor "AAN" schakelen om de positie van de cilinder door te geven. De sensor kan op verschillende plaatsen bevestigd worden, zodat bijvoorbeeld de uitgeschoven stand, ingetrokken stand of individuele posities langs de cilinder gedetecteerd kunnen worden. De sensor is geschikt voor 5 - 240 V AC (50-60Hz) of DC spanning. Het heeft een 2 draads ontwerp, met een M8 connector. De sensor heeft een LED die de stand van de sensor aangeeft. Het is belangrijk om te weten dat het maximale vermogen voor deze sensor 10 W is en deze nooit overschreden mag worden om schade aan de sensor te voorkomen. De benodigde montageruimte is miniem, want de reedswitch heeft een compact ontwerp met een lengte van 30 mm, hoogte van 4.7 mm, en breedte van 6.3 mm. De sensor is gemakkelijk te monteren aan een ISO 15552 cilinder via de de groeven in de cilinderbehuizing. De sensor wordt vervolgens stevig op zijn plaats vastgemaakt met behulp van de schroef. Deze sensor heeft een IP67 beschermingsgraad, is geschikt voor een temperatuurbereik van -10 - 70°C, en heeft een kunststof behuizing. Lees de handleiding alvorens de sensor aan te sluiten om schade te voorkomen.
Voordelen:
- Gebruikt betrouwbare en bewezen reed-schakelaar technologie om de cilinderpositie te bepalen
- Eenvoudige montage op ISO 15552 of ISO 21287 pneumatische cilinders
- Praktische M8 connector voor aansluiting op uw besturing
- Temperatuurbereik van -10 - 70 °C
- Geschikt voor ruwe omgevingen dankzij de IP67 classificatie
Nadelen:
- De sensor wordt niet aanbevolen voor toepassingen met extreme hoge schokken of trillingen, voor de meestvoorkomende toepassingen zal de sensor echter prima zijn
- De sensor heeft een eindig aantal schakelcycli, maar met een levensduur van meer dan 10 miljoen schakelingen zal het ruim voldoende zijn voor de meeste situaties
RCI serie
De Mindman RCI-serie pneumatische cilindersensoren zijn reed-schakelaars ontworpen voor ISO 15552 of 21287 cilinders om betrouwbare, snelle en nauwkeurige positie feedback te geven aan besturingssystemen. Een compact ontwerp, met een lengtebereik van 30 mm, een hoogte van 4,7 mm en een breedte van 6,3 mm, minimaliseert het oppervlak dat nodig is voor montage. De sensor wordt bevestigd in een groef aan de pneumatische cilinder en stevig op zijn plaats vastgemaakt met behulp van een stelschroef. De sensoren worden geleverd met kabels in verschillende lengte of een M8-verbinding. De bedrading wordt aangeboden met 2-draads (5-240V AC / DC) of 3-draads (10-30V DC) configuraties met een LED-indicator voor foutopsporingen en indicatie van de bedieningsstatus. De sensor is geschikt voor gebruik in verschillende omgevingen met een gebruikstemperatuurbereik van -10 tot 70 °C, IP67-classificatie en een kunststofbehuizing.
