PNP M8 Reed Positie Sensor 10-30V DC - RCI

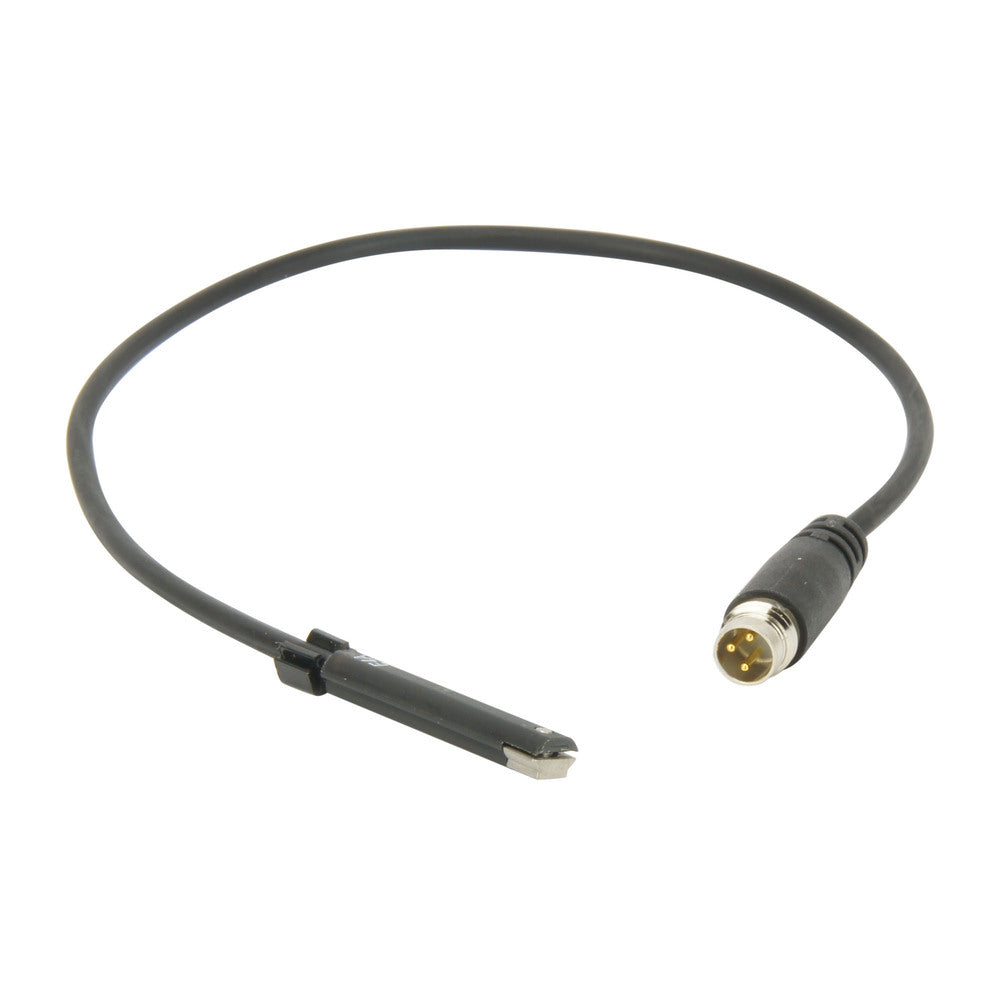

Deze pneumatische cilindersensor biedt positieterugkoppeling aan besturingssystemen in geautomatiseerde machines en apparatuur. Deze reed-schakelaar, ook wel magnetische naderingssensor genoemd, kan op betrouwbare wijze de nabijheid van een pneumatische cilinderzuiger bepalen dankzij een interne magneet op de zuiger. Wanneer de zuiger beweegt en de interne magneet de sensor passeert, schakelt de uitgang "AAN" om de status (positie) van de cilinder aan het besturingssysteem door te geven. Afhankelijk van waar de sensor is gemonteerd, kan hij afzonderlijke posities langs het cilinderlichaam detecteren. Deze sensor heeft 10 - 30 V DC nodig. Deze sensor heeft een 3-draads PNP-uitgangsconfiguratie, met een M8-connector voor de stroombedrading. Een LED is beschikbaar voor probleemoplossing en indicatie van de bedrijfsstatus. Het is belangrijk op te merken dat het maximale ingangsvermogen voor deze sensor 10 W is en nooit mag worden overschreden om schade aan de sensor te voorkomen. Om de montageruimte te beperken, heeft deze sensor een compact ontwerp met een lengte van 30 mm, een hoogte van 4,7 mm en een breedte van 6,3 mm. Voor het gemak wordt deze sensor in een groef langs de behuizing van de ISO 15552 of ISO 21287 cilinder gemonteerd. De sensor wordt vervolgens stevig vastgezet met de schroef. Deze sensor heeft een IP67-classificatie, is geschikt voor een temperatuurbereik van -10 - 70 °C en heeft een kunststof behuizing. Lees de handleiding voordat u de sensor aansluit om schade te voorkomen.

Voordelen:

• Gebruikt betrouwbare reed-schakelaartechnologie om de cilinderpositie te detecteren
• Klein voetstuk voor eenvoudige montage op pneumatische cilinders ISO 15552 of ISO 21287
• Handige M8-connector voor stroombedrading
• Temperatuurbereik van -10 - 70 °C
• Geschikt voor ruwe omgevingen dankzij de IP67-classificatie

Nadelen:

• Het wordt niet aanbevolen voor toepassingen met extreem hoge schokken of trillingen, maar voor de meeste toepassingen is het perfect geschikt.
• Het aantal schakelcycli is beperkt, maar met een levensduur van meer dan 10 miljoen schakelcycli is dit meer dan genoeg voor de meeste situaties.

RCI serie

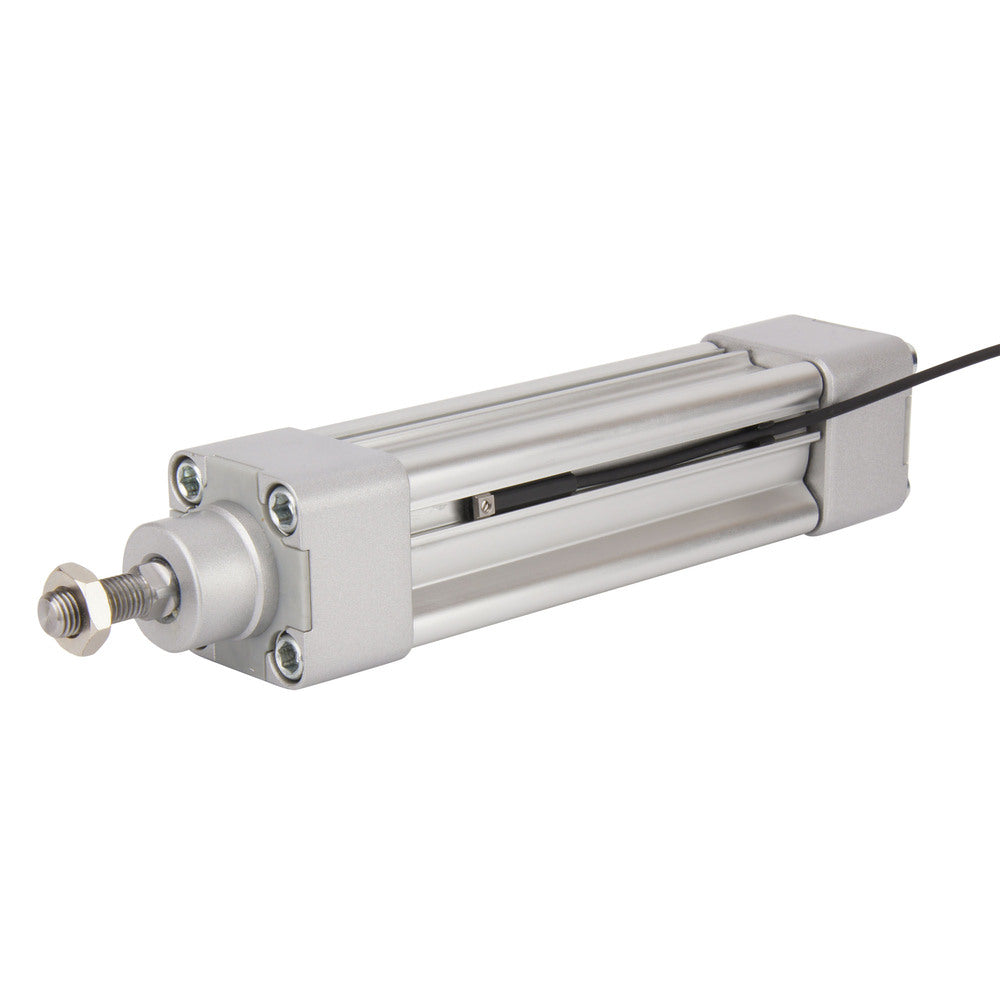

De pneumatische cilindersensor uit de RCI-serie van Mindman is een reed-schakelaar die is ontworpen voor ISO 15552- of 21287-cilinders om betrouwbare, snelle en nauwkeurige positieterugkoppeling te geven aan regelsystemen. Een compact ontwerp met een lengte van 30 mm, een hoogte van 4,7 mm en een breedte van 6,3 mm minimaliseert het oppervlak dat nodig is voor montage. Hij wordt op de pneumatische cilinder gemonteerd in een groef langs de behuizing en stevig op zijn plaats vastgezet met een stelschroef. Ze kunnen worden geleverd met een kabel van verschillende lengtes of een M8-aansluiting. Bedrading wordt aangeboden in 2-draads (5-240V AC/DC) of 3-draads (10-30V DC) configuraties met een LED-indicator voor probleemoplossing en bedrijfsstatus. Met een bedrijfstemperatuurbereik van -10 - 70 °C, een IP67-beschermingsgraad en een kunststof behuizing is het apparaat geschikt voor gebruik in een groot aantal omgevingen.
