Rc1/8" - R1/8" Meter-In Hars Type Terugslagklep

Dit is een meter-in kunststof type rechte terugslagklep die vrije doorstroming in één richting toestaat en voorkomt dat deze in de tegenovergestelde richting gaat. De klep heeft een veerbelaste poppet die de opening van de klep blokkeert. Als de lucht van de poppetzijde komt, wordt de poppet van de basis van de opening geduwd en kan de lucht erdoorheen. Als de lucht van de tegenovergestelde kant komt, drukt deze de poppet tegen de basis en blokkeert zijn weg. De meter-uit configuratie houdt in dat de doorstroming vrij is van de buitendraadpoort en beperkt in de tegenovergestelde richting. Het is omgekeerd voor de meter-in configuratie.

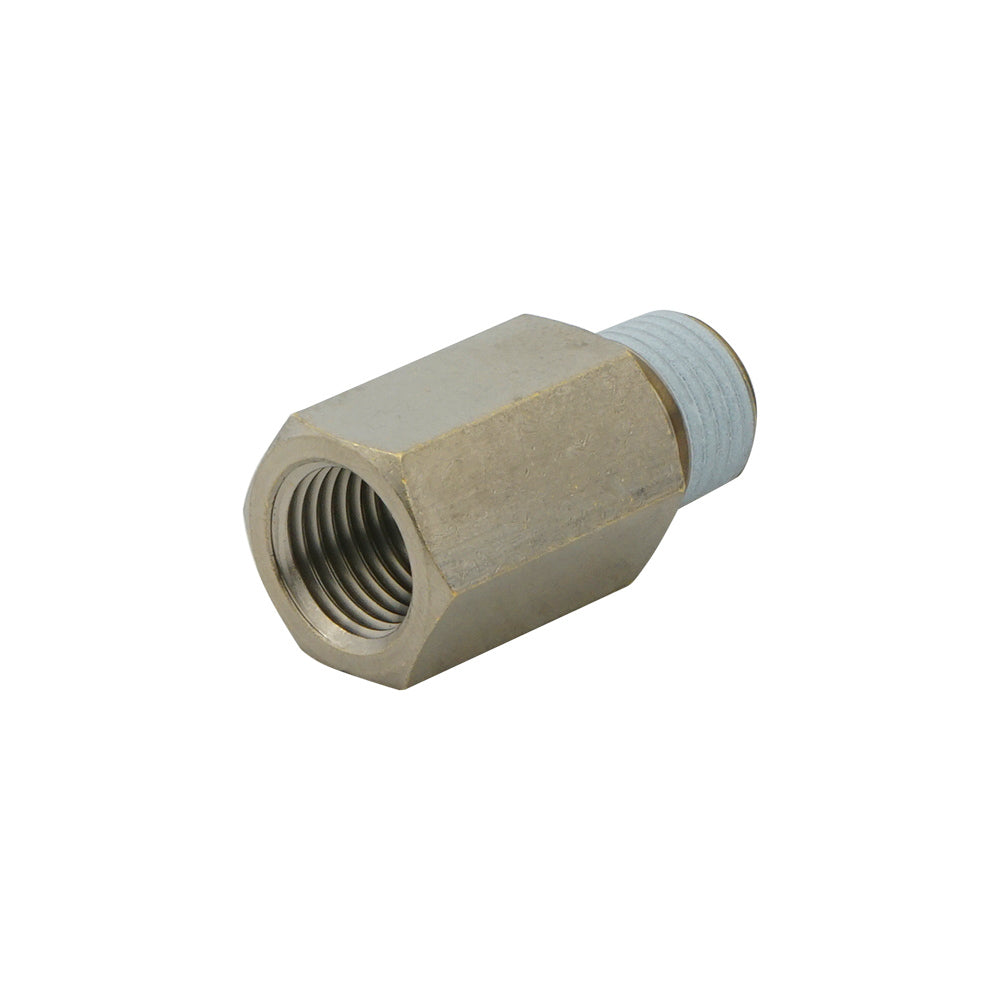

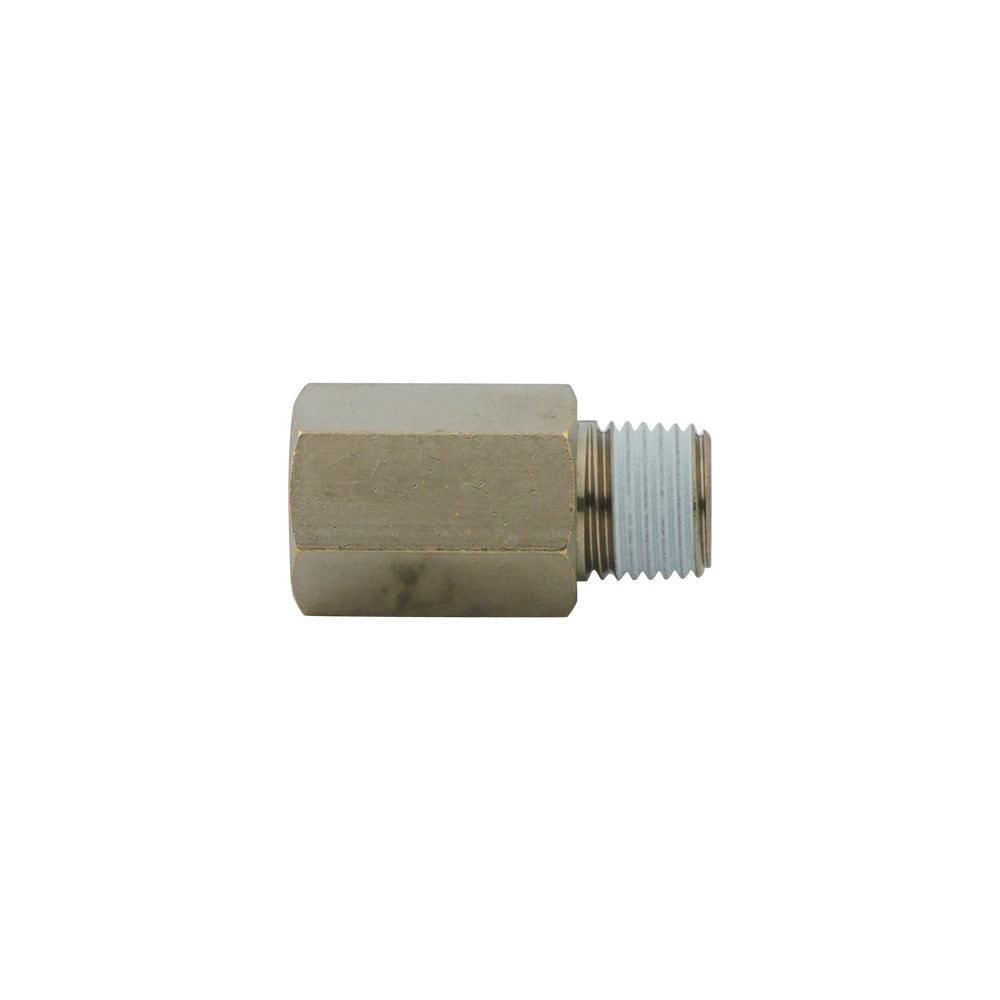

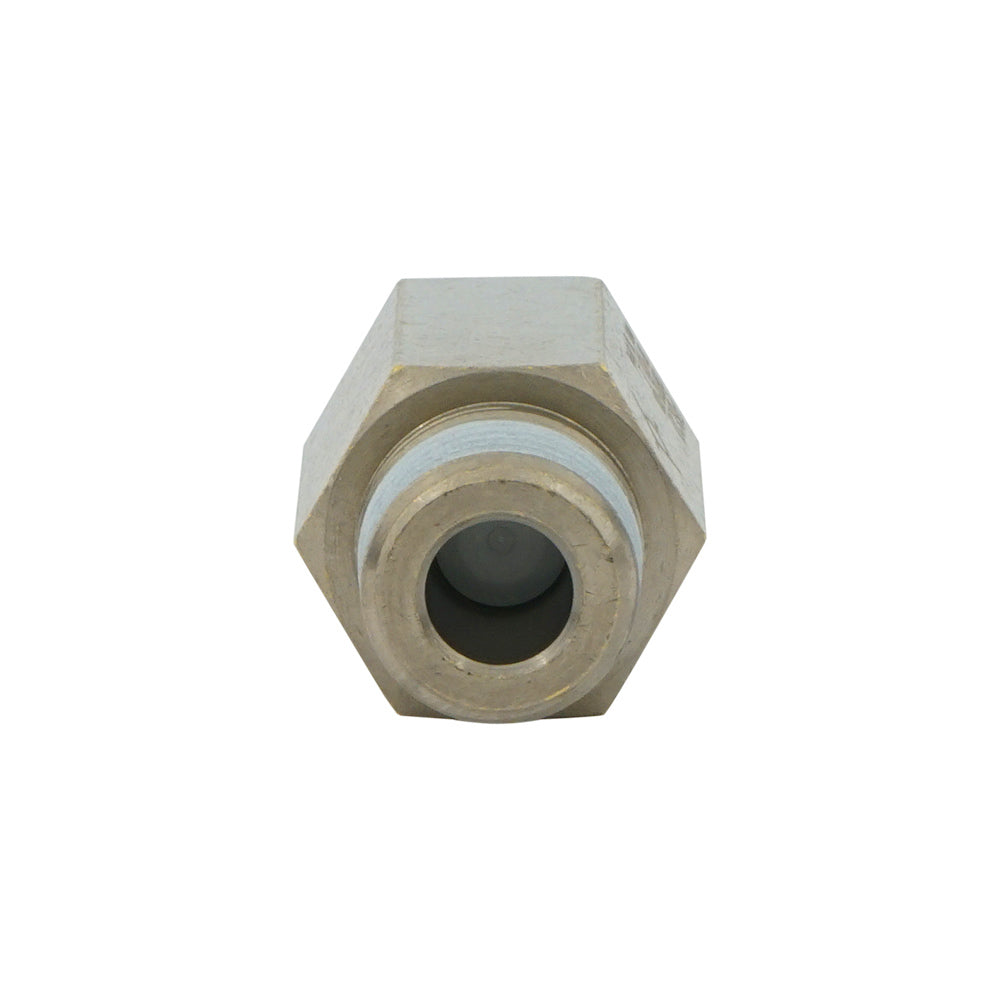

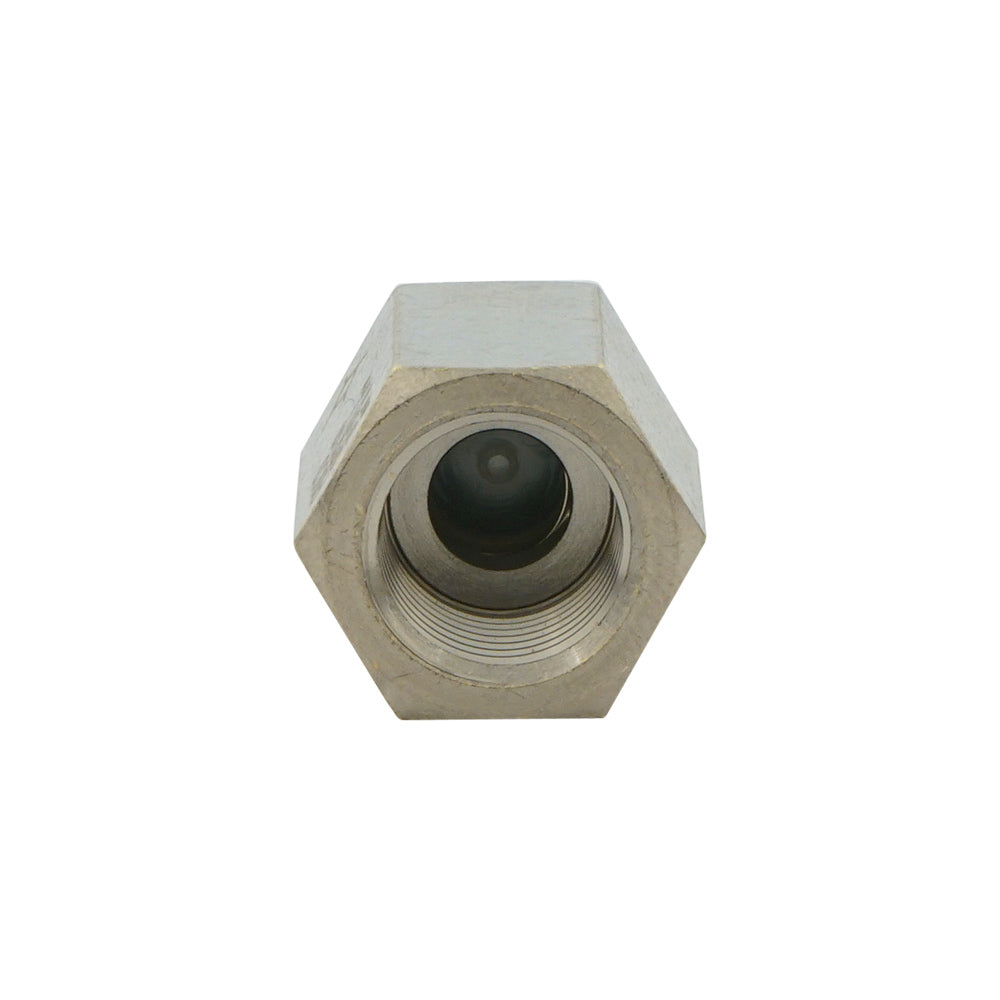

Het heeft een buitendraad R 1/8 inch poort aan de ene kant en een binnendraad Rc 1/8 inch poort aan de andere kant. De doorstroming wordt gemeten van de insteek fittingpoort naar de buitendraadpoort.

Het is geschikt voor een maximale werkdruk van 9 bar (130,5 psi). Ook geschikt voor vacuumanwendungen bij een druk van -1 bar (-14,5 psi). Het heeft NBR-dichtingen die het geschikt maken voor toepassingen binnen een temperatuurbereik van 0 tot 60°C (32 tot 140 °F) (geen bevriezing).

Voordelen:

• Geschikt voor vacuumanwendungen
• Sealant coating zorgt voor een veilige, afgedichte verbinding met een actuator

Nadelen:

• Stof kan het pneumatische systeem beschadigen als er vacuüm wordt toegepast zonder een filter aan de inlaatzijde

CVPF-serie

De CVPF-serie omvat veerbelaste kunststof rechte terugslagkleppen die een eenrichtingsdoorstroming van de lucht bieden. Deze kleppen hebben een buitendraad conische BSPT-R poort aan de ene kant en een binnendraad conische BSPT-Rc poort aan de andere kant. De maten variëren van 1/8 inch tot 1/4 inch. De maximale werkdruk is 9 bar, ook geschikt voor vacuumanwendungen bij een minimale druk van -1 bar. Deze kleppen hebben een openingsdruk van 0,1 bar. De terugslagkleppen zijn NBR-afgedicht, wat ze geschikt maakt voor een temperatuurbereik van 0 tot 60°C (geen bevriezing).
