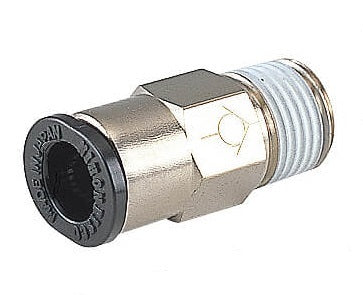

R1/8" - 6mm Meter-Uit Messing Rechte Terugslagklep

Dit is een meter-out rechte terugslagklep die vrije doorstroming in één richting toestaat en voorkomt dat deze in de tegenovergestelde richting gaat. De klep heeft een veerbelaste poppet die de opening van de klep blokkeert. Als de lucht van de poppetzijde komt, wordt de poppet van de basis van de opening geduwd en kan de lucht erdoorheen. Als de lucht van de tegenovergestelde zijde komt, drukt deze de poppet tegen de basis en blokkeert zijn weg. De meter-out configuratie houdt in dat de doorstroming vrij is van de buitendraadpoort en beperkt in de tegenovergestelde richting. Het is omgekeerd voor de meter-in configuratie.

Het heeft een 6 mm push-in-fitting aan de ene kant en een R 1/8 inch buitendraadpoort aan de andere kant. De push-in-fitting zorgt voor een gemakkelijke verbinding met de buis. Duw de buis erin en de fitting fixeert deze met RVS klauwen. De doorstroming wordt gemeten van de buitendraadpoort naar de push-in fittingpoort.

Het is geschikt voor een maximale werkdruk van 9 bar (130,5 psi). Ook geschikt voor vacuumanwendungen bij een druk van -1 bar (-14,5 psi). Het heeft NBR-dichtingen die het geschikt maken voor toepassingen binnen een temperatuurbereik van 0 tot 60°C (32 tot 140 °F) (geen bevriezing).

Voordelen:

• Geschikt voor vacuumanwendungen
• Voorzien van gemakkelijk te verbinden push-in-fittingen

Nadelen:

• Stof kan het pneumatische systeem beschadigen als er vacuüm wordt toegepast zonder een filter aan de inlaatzijde

CVC-serie

De CVC-serie omvat rechte veerbelaste terugslagkleppen die een eenrichtingsdoorstroming van de lucht bieden. Deze kleppen hebben een push-in fitting aan de ene poort en een buitendraadpoort aan de andere kant. De maten van de push-in-fittingen variëren van 4 tot 12 mm en de draadpoorten variëren van M5x0.8 tot M6x1 en ook van R1/8 tot R1/2 inch. De maximale werkdruk is 9 bar, ook geschikt voor vacuumanwendungen bij een minimale druk van -1 bar. Deze kleppen hebben een openspanningdruk van 0,1 bar. De terugslagkleppen zijn NBR-gedicht die ze geschikt maken voor een temperatuurbereik van 0 tot 60°C (geen bevriezing). Deze kleppen hebben een push-in fitting aan de ene poort en een buitendraadpoort aan de andere kant. De maten van de push-in-fittingen variëren van 4 tot 12 mm en de draadpoorten variëren van M5x0.8 tot M6x1 en ook van R1/8 tot R1/2 inch. De maximale werkdruk is 9 bar, ook geschikt voor vacuumanwendungen bij een minimale druk van -1 bar. Deze kleppen hebben een openspanningdruk van 0,1 bar. De terugslagkleppen zijn NBR-gedicht die ze geschikt maken voor een temperatuurbereik van 0 tot 60°C (geen bevriezing).
