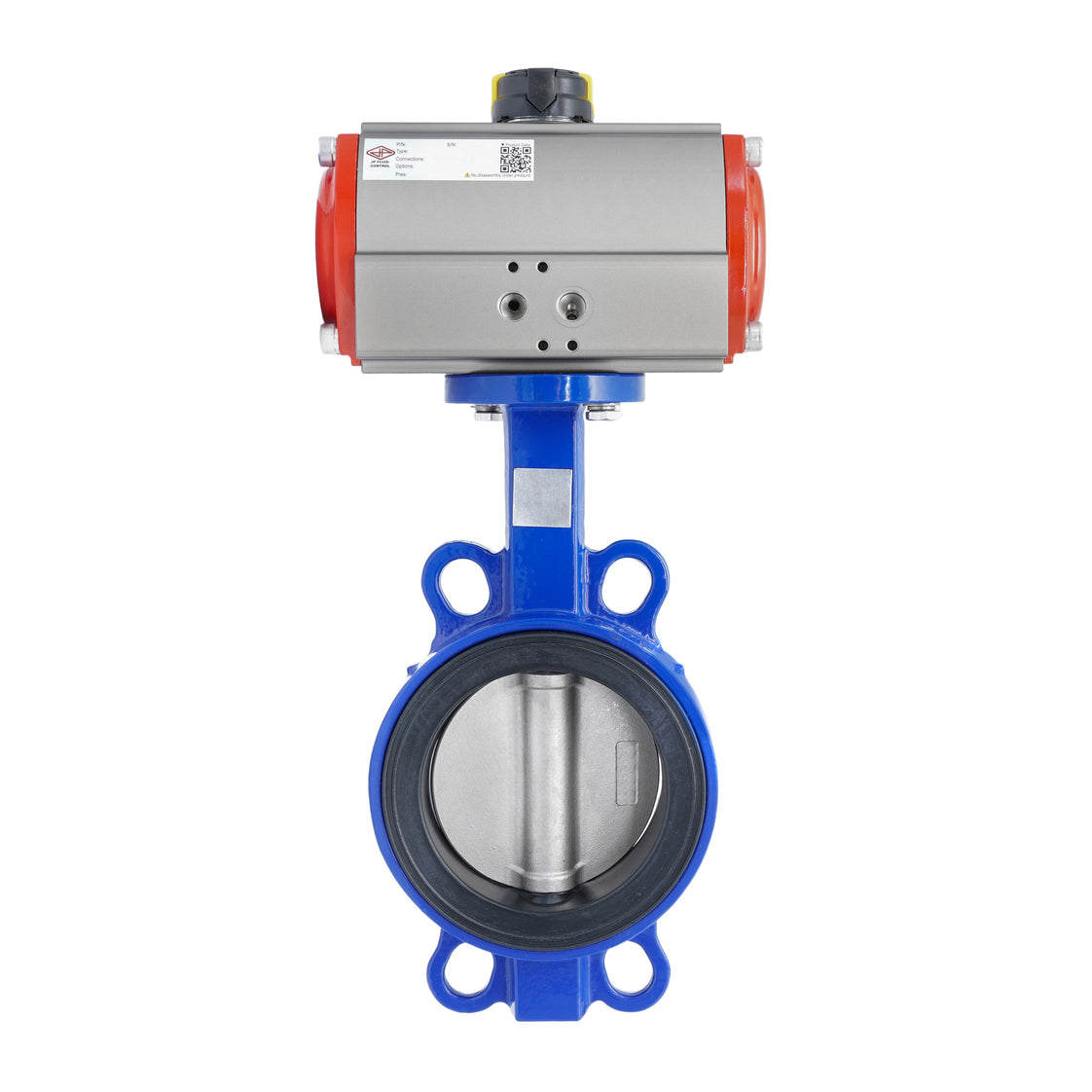

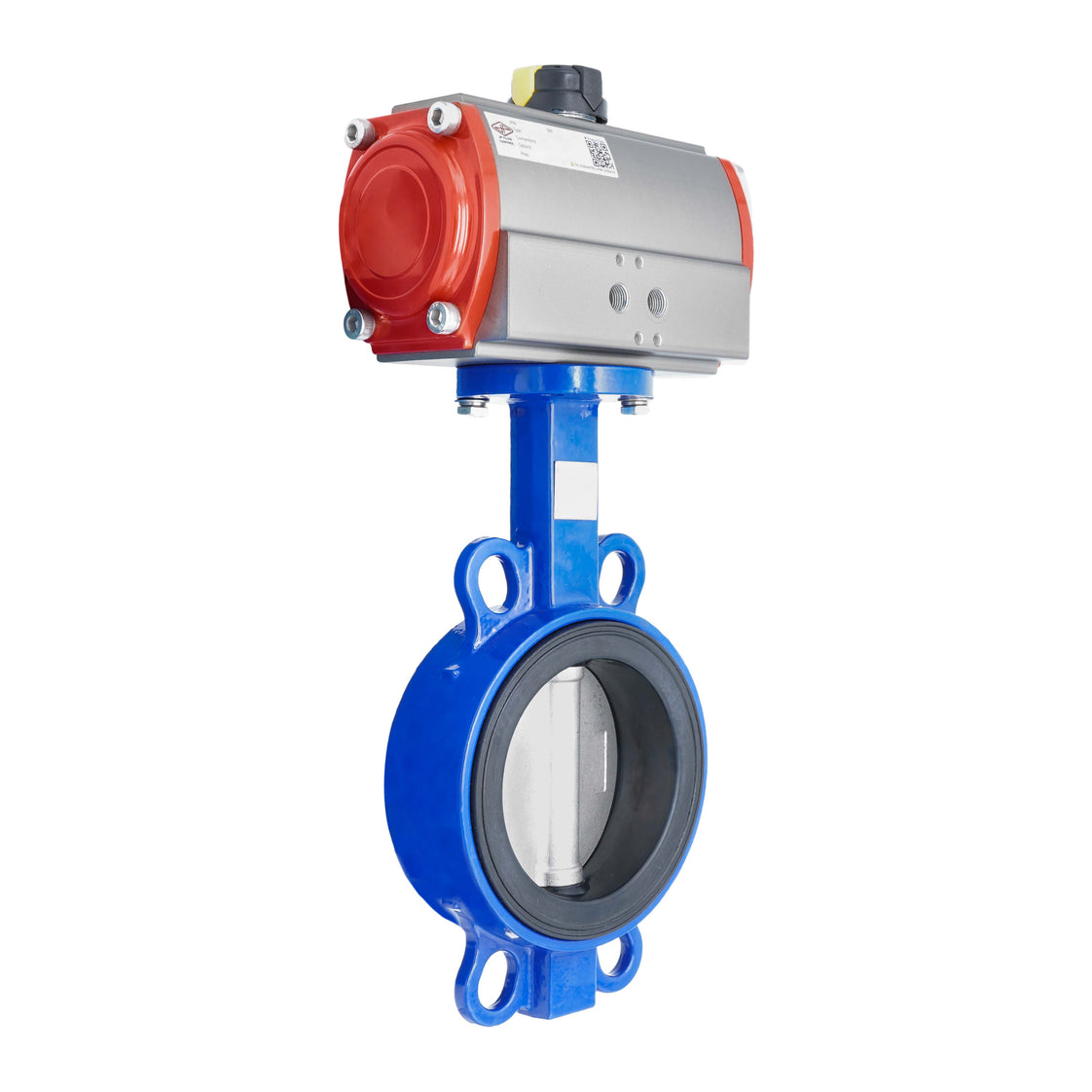

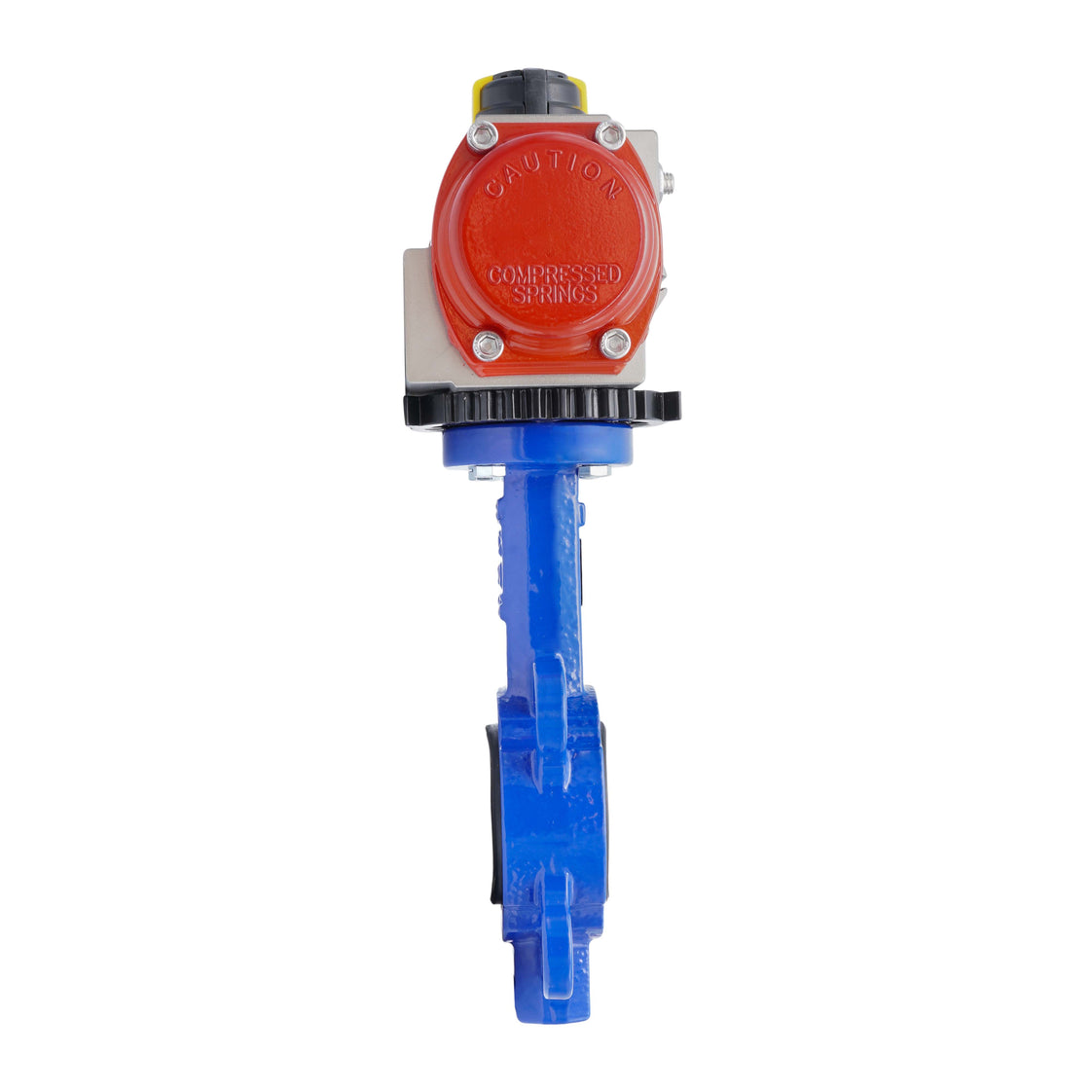

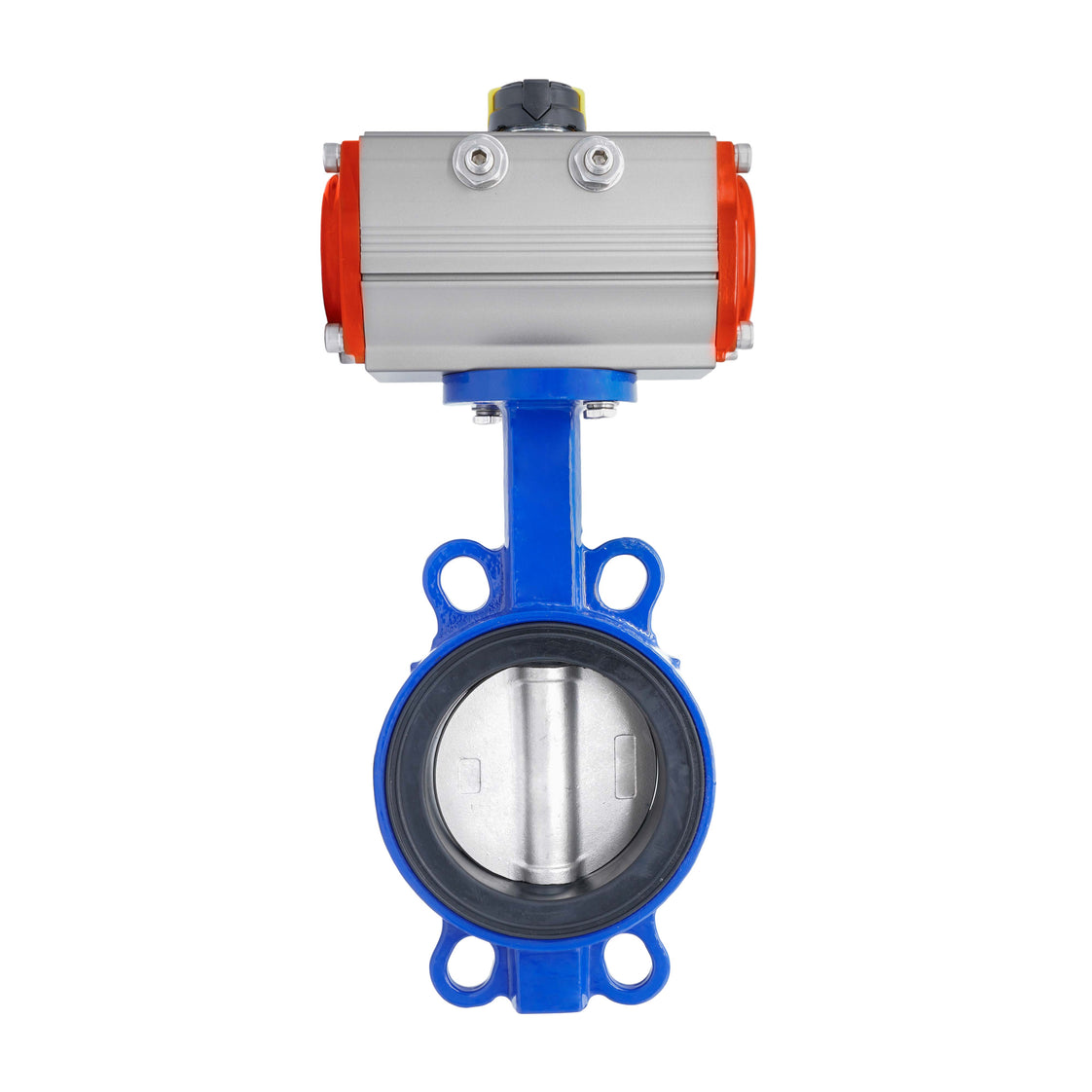

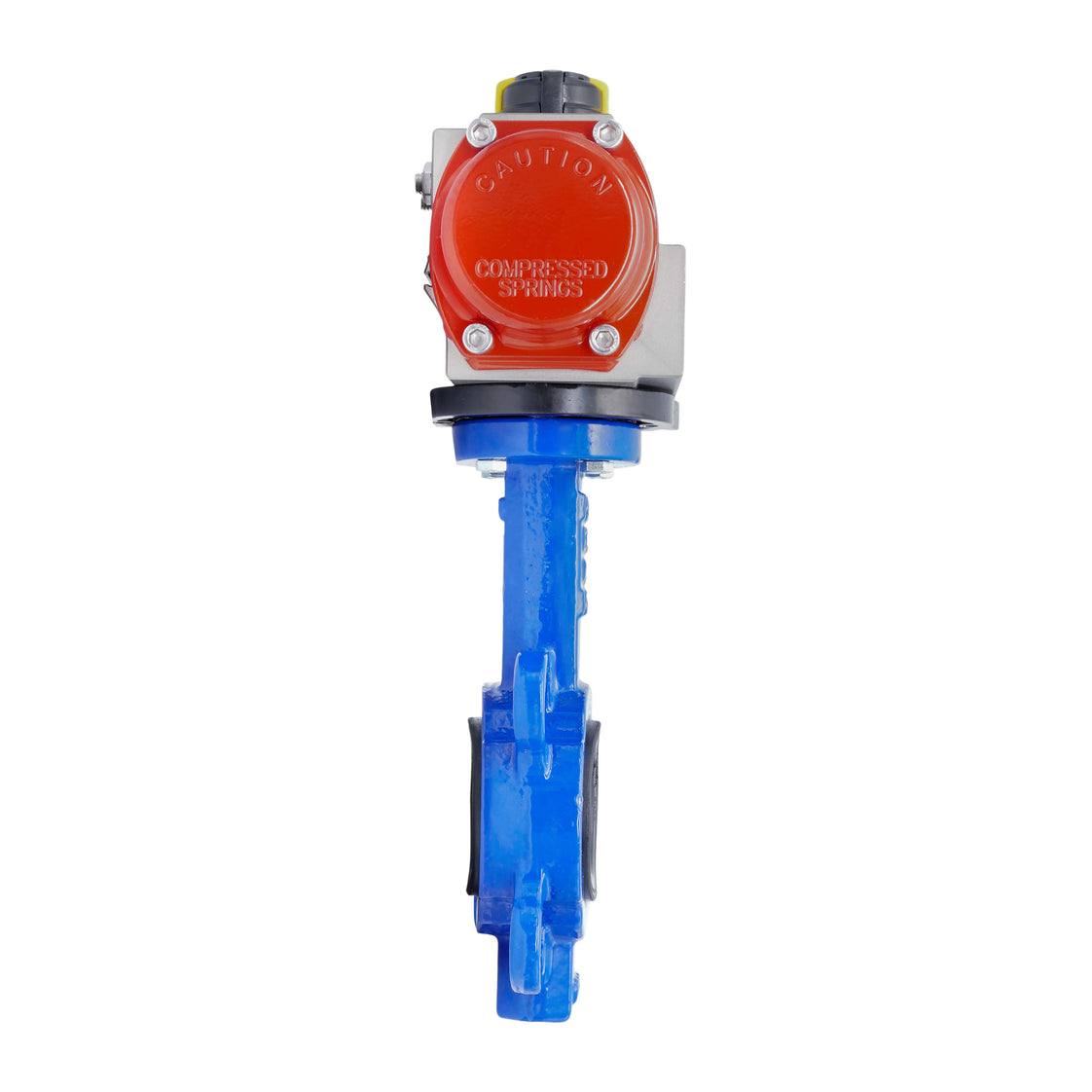

Pneumatische Vlinderklep DN80 (3 Inch) Wafer RVS EPDM Dubbelwerkend
Deze vlinderklep is pneumatisch aangedreven, met een DN 80 boring en een wafer type aansluiting. Het is geschikt voor gemiddelde temperaturen van -10 tot 110°C (14 tot 230°F), met een maximale media druk van 16 bar (232 psi).
De actuator werkt binnen een pneumatisch invoerbereik van 3 - 8 bar (43–116 psi) en levert een constant koppel van 76,3 Nm bij 6 bar (56 lb-ft @ 87 psi). De klepbehuizing is gemaakt van duurzaam RVS met een RVS schijf en een EPDM afdichting, waardoor het geschikt is voor een breed bereik aan vloeistoffen- en gassen.
De actuator heeft een robuust, dubbelwerkend tandheugelmechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Het is compatibel met ISO 5211 F05/F07 kleppen en bevat BSPP luchtpoorten voor luchtinvoer en -uitvoer. Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongeassembleerd geleverd, inclusief vlinderklep (BFLW-80-16-CBA), actuator (V3JKR/PR05D) en bevestigingsaccessoires.
- Normale prijs
- €1.338,48
- Normale prijs
- €1.106,18
Beschrijving
Deze vlinderklep is pneumatisch aangedreven, met een DN 80 boring en een wafer type aansluiting. Het is geschikt voor gemiddelde temperaturen van -10 tot 110°C (14 tot 230°F), met een maximale media druk van 16 bar (232 psi).
De actuator werkt binnen een pneumatisch invoerbereik van 3 - 8 bar (43–116 psi) en levert een constant koppel van 76,3 Nm bij 6 bar (56 lb-ft @ 87 psi). De klepbehuizing is gemaakt van duurzaam RVS met een RVS schijf en een EPDM afdichting, waardoor het geschikt is voor een breed bereik aan vloeistoffen- en gassen.
De actuator heeft een robuust, dubbelwerkend tandheugelmechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Het is compatibel met ISO 5211 F05/F07 kleppen en bevat BSPP luchtpoorten voor luchtinvoer en -uitvoer. Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongeassembleerd geleverd, inclusief vlinderklep (BFLW-80-16-CBA), actuator (V3JKR/PR05D) en bevestigingsaccessoires.
Voordelen:
- Dubbelwerkend met 76,3 Nm koppel bij 6 bar
- Past op ISO 5211 F05/F07 met 17mm ster
- Directe montage van 1/4 Namur solenoïdeventiel mogelijk
- Snelle opening/sluiting
- Kan worden uitgerust met een eindschakelaarbox
- Mechanische indicator bovenaan toont de kleppositie
- Gegarandeerd 500.000+ cycli voor de pneumatische actuator
Nadelen:
- Geen ATEX of SIL certificaat
- Bevestigingsbouten en steradapter apart verkocht
