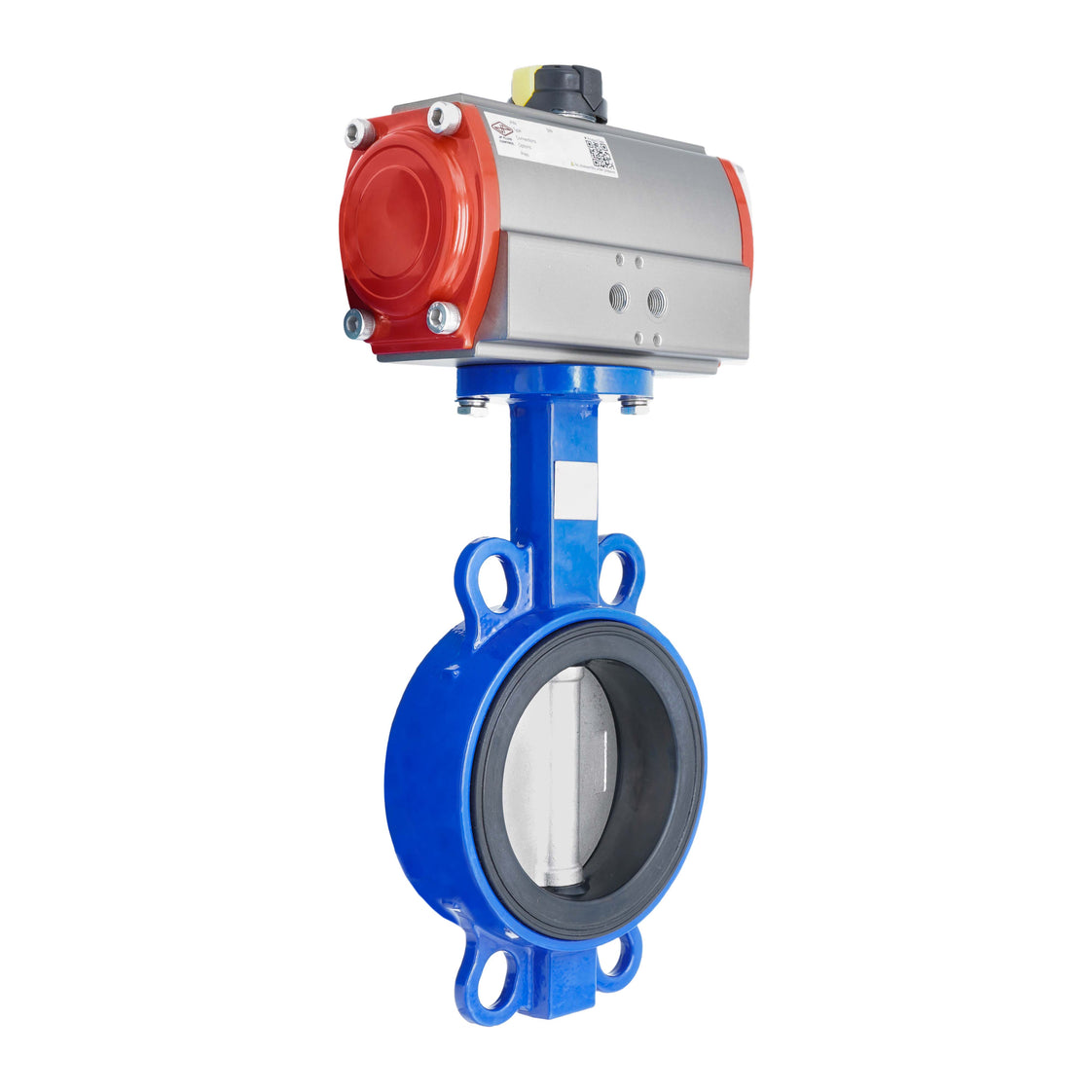

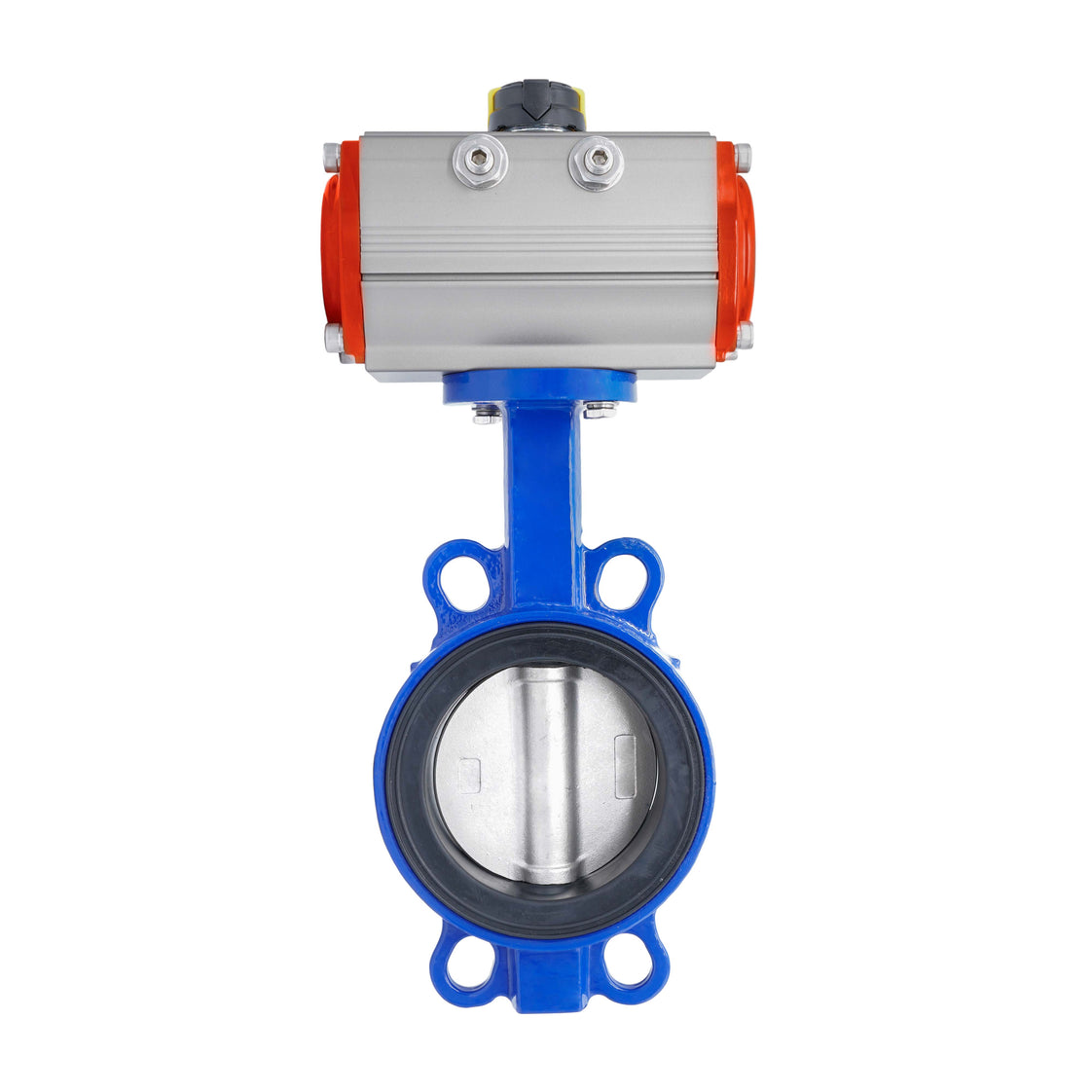

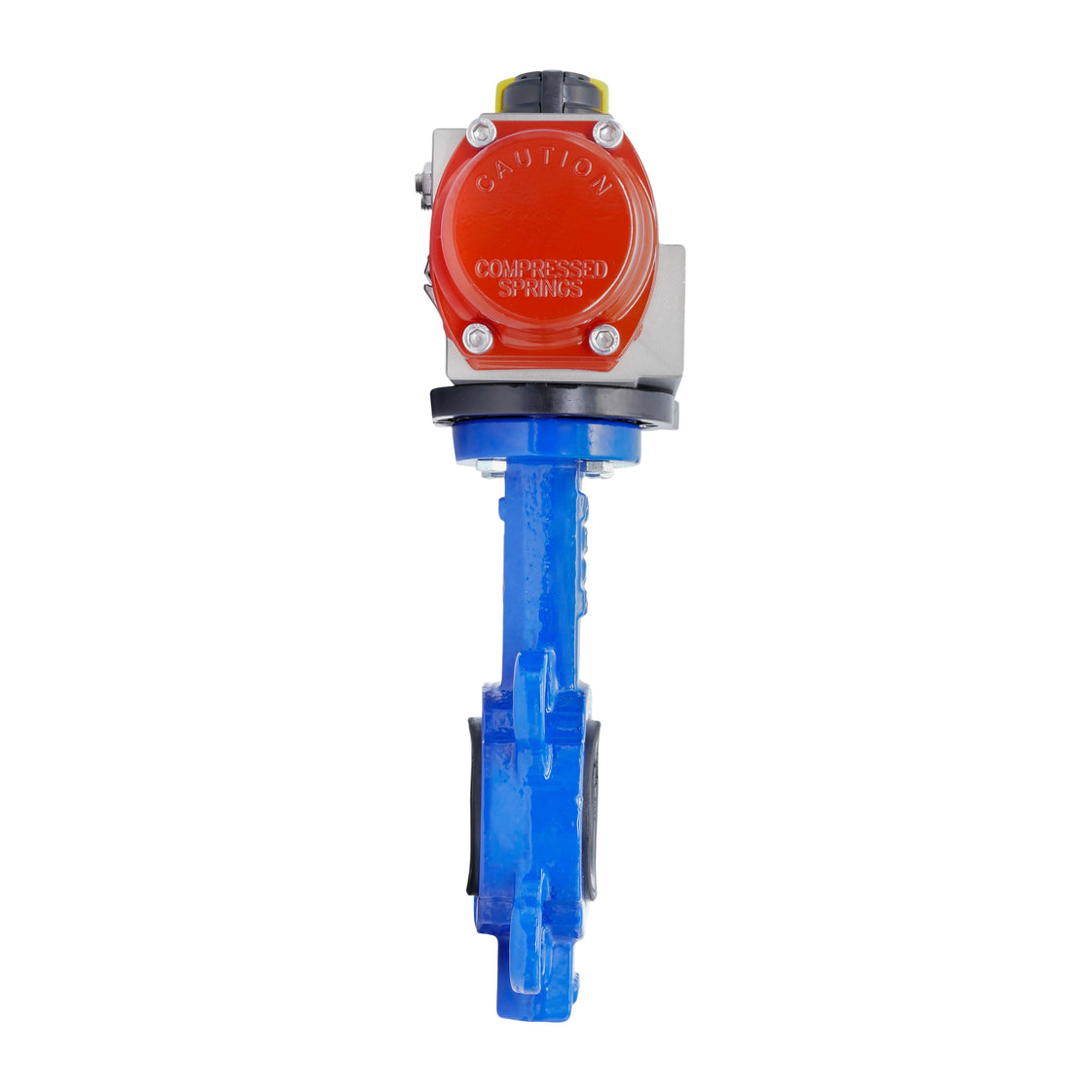

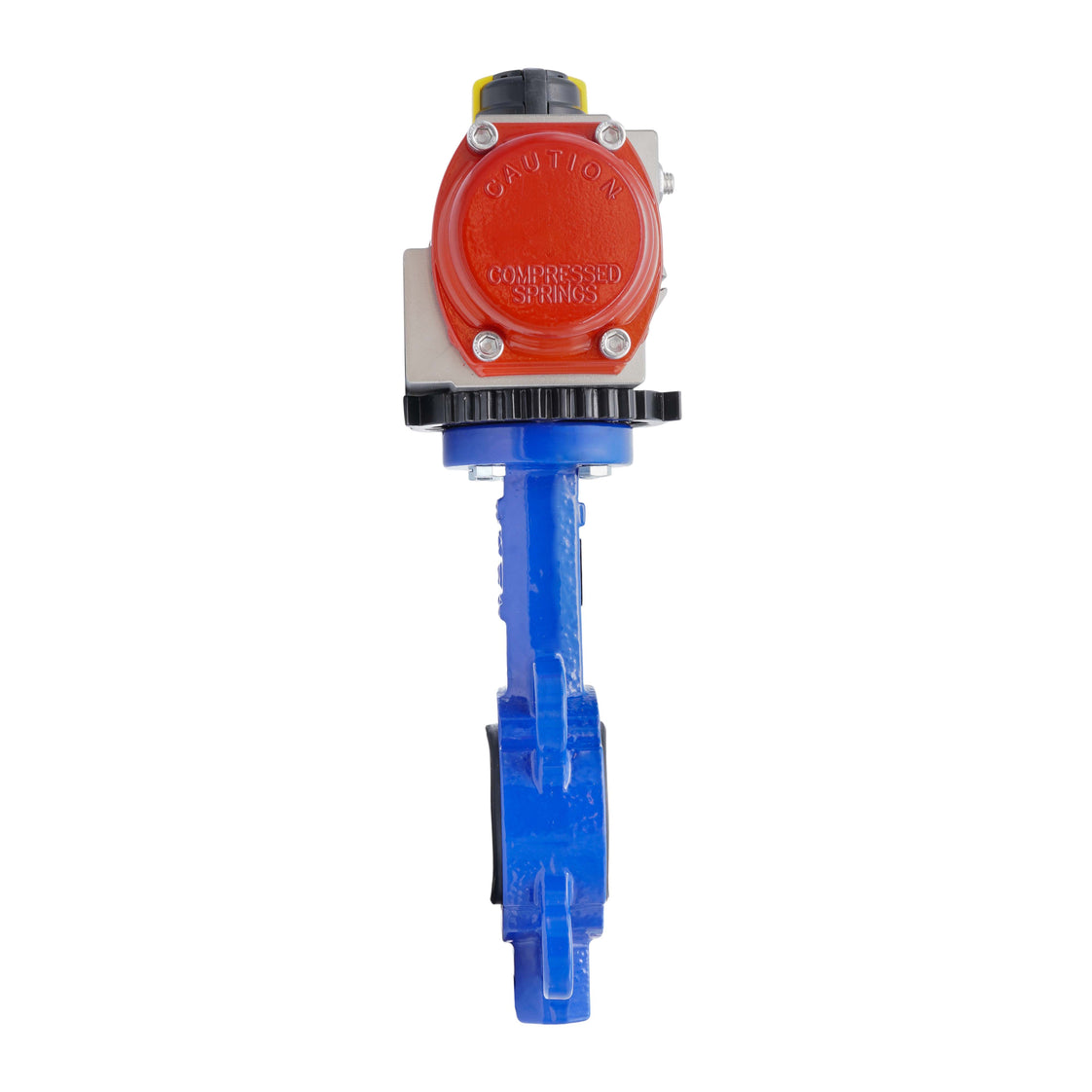

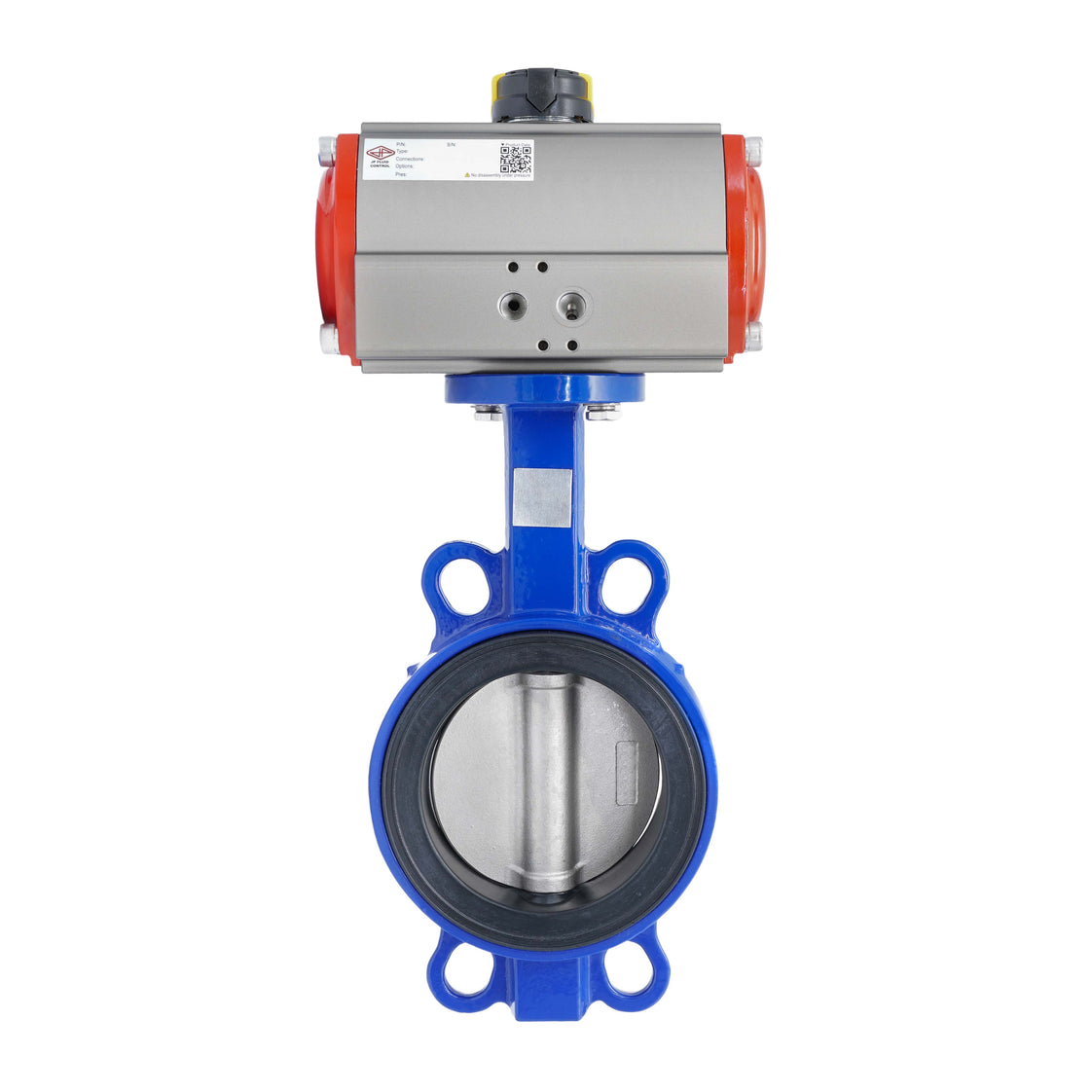

Pneumatische Vlinderklep DN80 (3 Inch) Wafer Gietijzer RVS NBR Veer-Openend
Deze vlinderklep is pneumatisch aangedreven, met een DN 80 boring en een wafer type aansluiting. Het is geschikt voor gemiddelde temperaturen van 5 tot 85°C (41 tot 185°F), met een maximale media druk van 16 bar (232 psi).
De actuator werkt binnen een pneumatisch invoerbereik van 3 - 8 bar (43–116 psi), met een constant koppel van 50,1 Nm bij 6 bar (15 lb-ft @ 87 psi). De klepbehuizing is gemaakt van duurzaam gietijzer met een RVS schijf en een NBR afdichting, waardoor het geschikt is voor een breed bereik aan vloeistoffen- en gassen.
De actuator heeft een robuust, enkelwerkend rack-en-pinion mechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Het is compatibel met ISO 5211 F05/F07 kleppen en bevat BSPP luchtpoorten voor luchtinvoer en -uitvoer. Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongeassembleerd geleverd, inclusief vlinderklep (BFLW-80-16-BBB), actuator (V3JMD/PR05B) en bevestigingsaccessoires.
- Normale prijs
- €490,13
- Normale prijs
- €405,07
Beschrijving
Deze vlinderklep is pneumatisch aangedreven, met een DN 80 boring en een wafer type aansluiting. Het is geschikt voor gemiddelde temperaturen van 5 tot 85°C (41 tot 185°F), met een maximale media druk van 16 bar (232 psi).
De actuator werkt binnen een pneumatisch invoerbereik van 3 - 8 bar (43–116 psi), met een constant koppel van 50,1 Nm bij 6 bar (15 lb-ft @ 87 psi). De klepbehuizing is gemaakt van duurzaam gietijzer met een RVS schijf en een NBR afdichting, waardoor het geschikt is voor een breed bereik aan vloeistoffen- en gassen.
De actuator heeft een robuust, enkelwerkend rack-en-pinion mechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Het is compatibel met ISO 5211 F05/F07 kleppen en bevat BSPP luchtpoorten voor luchtinvoer en -uitvoer. Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongeassembleerd geleverd, inclusief vlinderklep (BFLW-80-16-BBB), actuator (V3JMD/PR05B) en bevestigingsaccessoires.
Voordelen:
- Veer-openend: 50,1 Nm opening, 25,5 Nm sluiting bij 6 bar
- Past op ISO 5211 F05/F07 met 17mm ster
- Directe montage van 1/4 Namur solenoïdeventiel mogelijk
- Snelle opening/sluiting
- Kan worden uitgerust met een eindschakelaarbox
- Mechanische indicator bovenaan toont de kleppositie
- Gegarandeerd 500.000+ cycli voor de pneumatische actuator
Nadelen:
- Geen ATEX of SIL certificaat
- Bevestigingsbouten en steradapter apart verkocht
