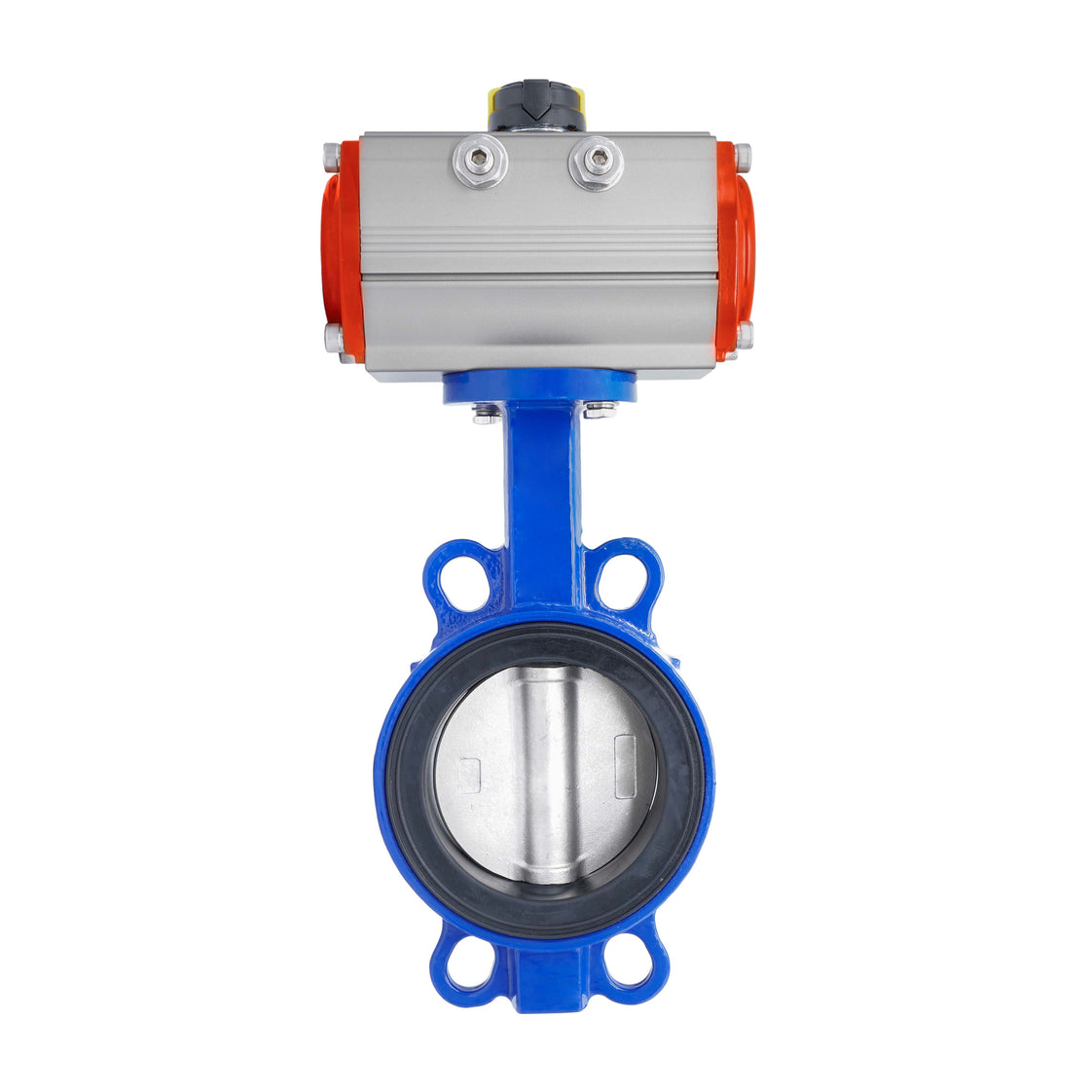

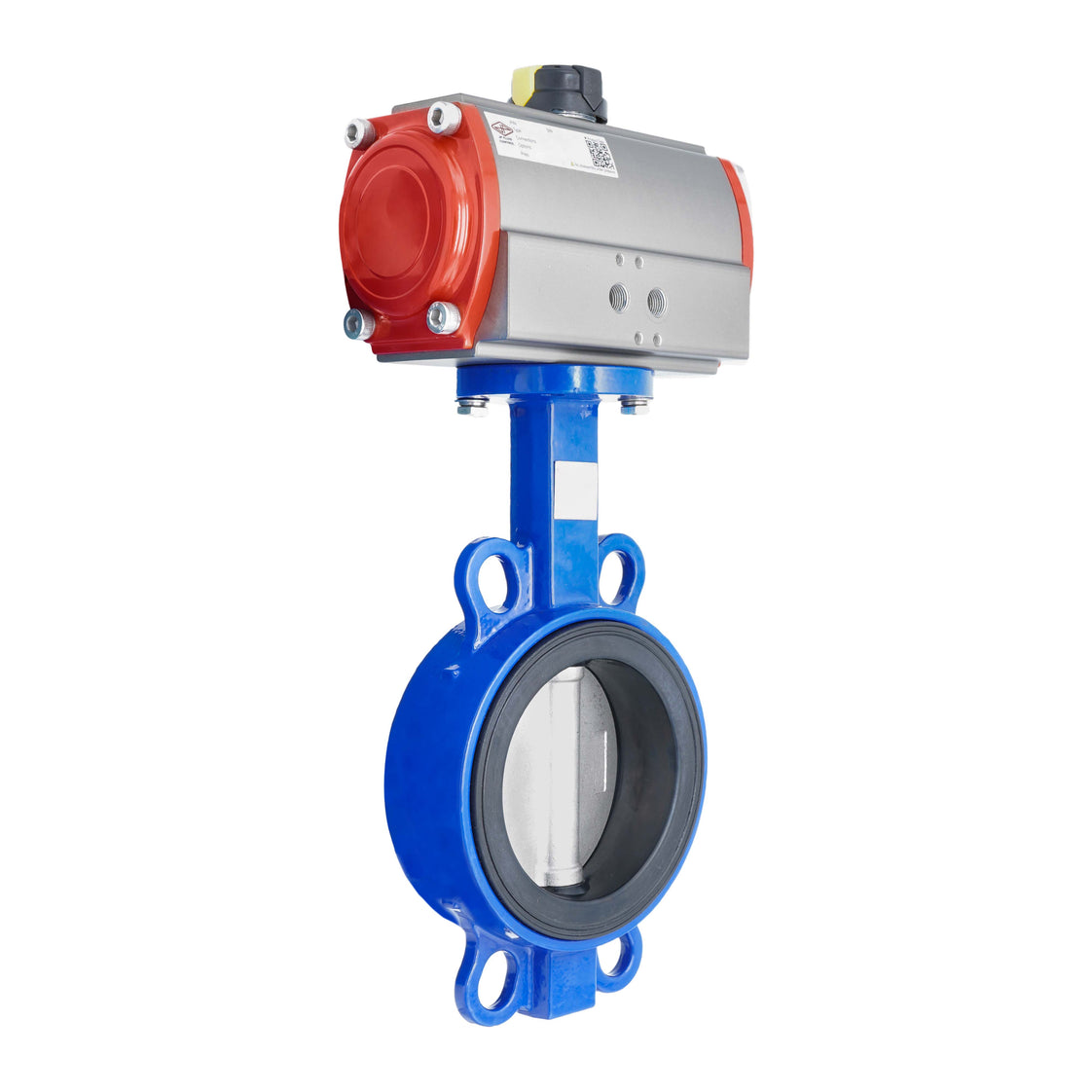

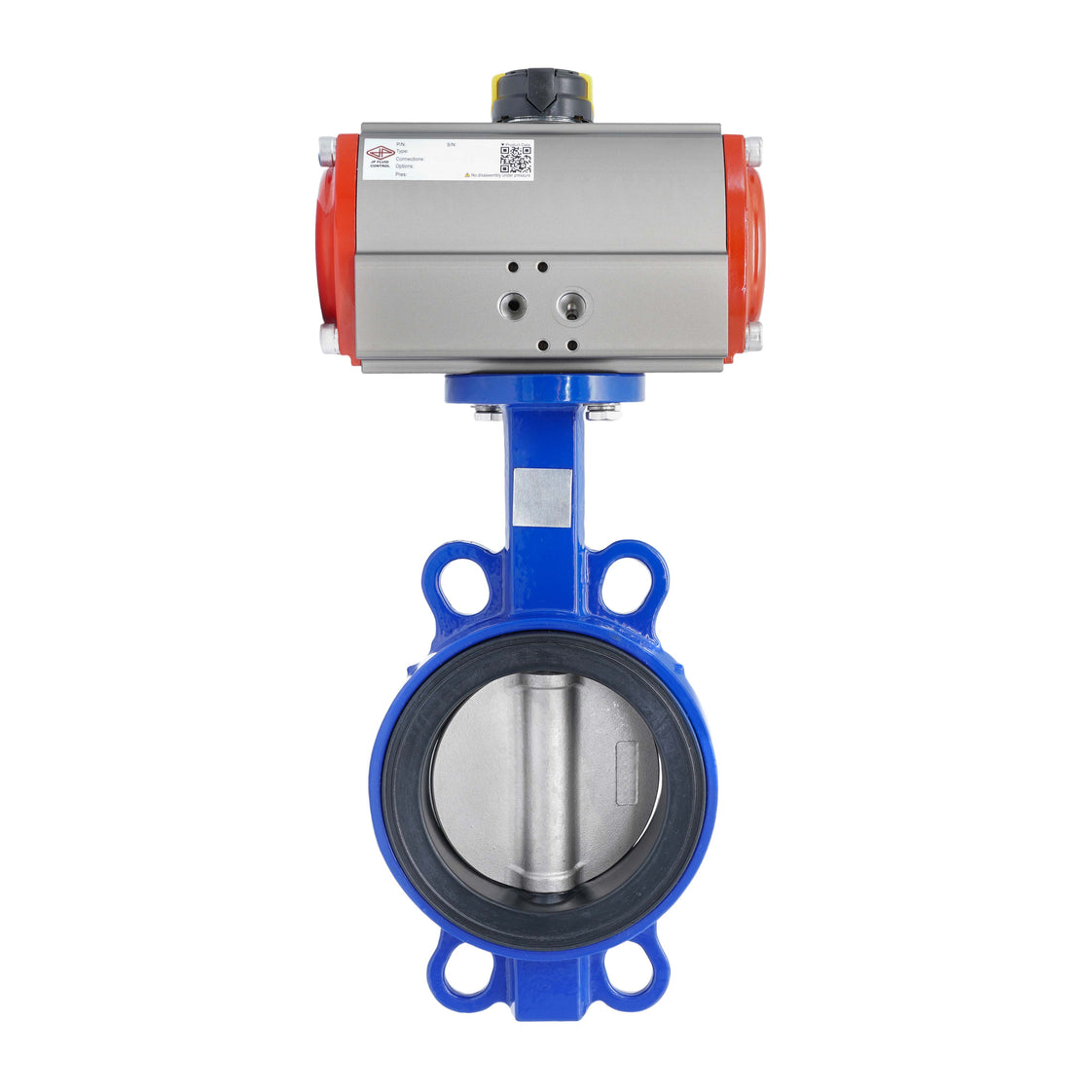

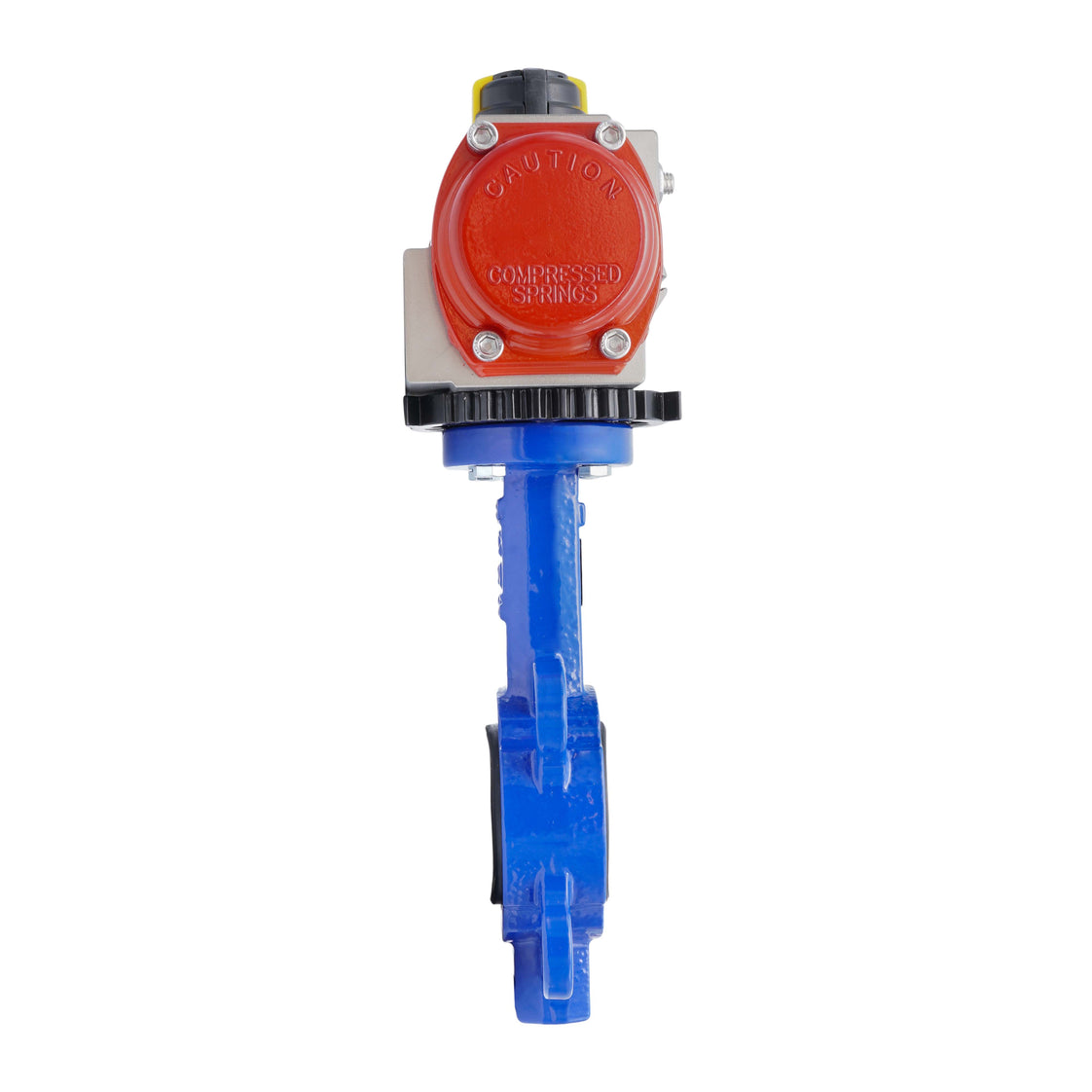

Pneumatische Vlinderklep DN100 (4 Inch) Wafer Gietijzer RVS NBR Veer-Sluitend
Deze vlinderklep is pneumatisch aangedreven en heeft een DN 100 boring en een wafer type aansluiting. Hij is geschikt voor mediumtemperaturen van 5 tot 85°C (41 tot 185°F), met een maximale media druk van 16 bar (232 psi).
De actuator werkt binnen een pneumatisch invoerbereik van 3 - 8 bar (43–116 psi) en levert een constant koppel van 55,9 Nm bij 6 bar (41 lb-ft @ 87 psi). De klepbehuizing is gemaakt van duurzaam gietijzer met een RVS schijf en een NBR afdichting, waardoor het geschikt is voor een breed bereik aan vloeistoffen- en gassen.
De actuator heeft een robuust, enkelwerkend rack-en-pinion mechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Hij is compatibel met ISO 5211 F07 kleppen en bevat BSPP luchtpoorten voor luchtinvoer en -retour. Daarnaast heeft hij een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaar boxen. Wordt ongeassembleerd geleverd, inclusief vlinderklep (BFLW-100-16-BBB), actuator (V3JM4/PR06A) en bevestigingsaccessoires.
- Normale prijs
- €600,37
- Normale prijs
- €496,17
Beschrijving
Deze vlinderklep is pneumatisch aangedreven en heeft een DN 100 boring en een wafer type aansluiting. Hij is geschikt voor mediumtemperaturen van 5 tot 85°C (41 tot 185°F), met een maximale media druk van 16 bar (232 psi).
De actuator werkt binnen een pneumatisch invoerbereik van 3 - 8 bar (43–116 psi) en levert een constant koppel van 55,9 Nm bij 6 bar (41 lb-ft @ 87 psi). De klepbehuizing is gemaakt van duurzaam gietijzer met een RVS schijf en een NBR afdichting, waardoor het geschikt is voor een breed bereik aan vloeistoffen- en gassen.
De actuator heeft een robuust, enkelwerkend rack-en-pinion mechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Hij is compatibel met ISO 5211 F07 kleppen en bevat BSPP luchtpoorten voor luchtinvoer en -retour. Daarnaast heeft hij een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaar boxen. Wordt ongeassembleerd geleverd, inclusief vlinderklep (BFLW-100-16-BBB), actuator (V3JM4/PR06A) en bevestigingsaccessoires.
Voordelen:
- Veer-sluitend: 55,9 Nm sluiten, 64 Nm openen bij 6 bar
- Past op ISO 5211 F07 met 17mm ster
- Directe montage van 1/4 Namur solenoïdeventiel mogelijk
- Snelle opening/sluiting
- Kan worden uitgerust met een eindschakelaar box
- Mechanische indicator bovenaan toont de kleppositie
- Gegarandeerd 500.000+ cycli voor de pneumatische actuator
Nadelen:
- Geen ATEX of SIL certificaat
- Bevestigingsbouten en steradapter apart verkocht
