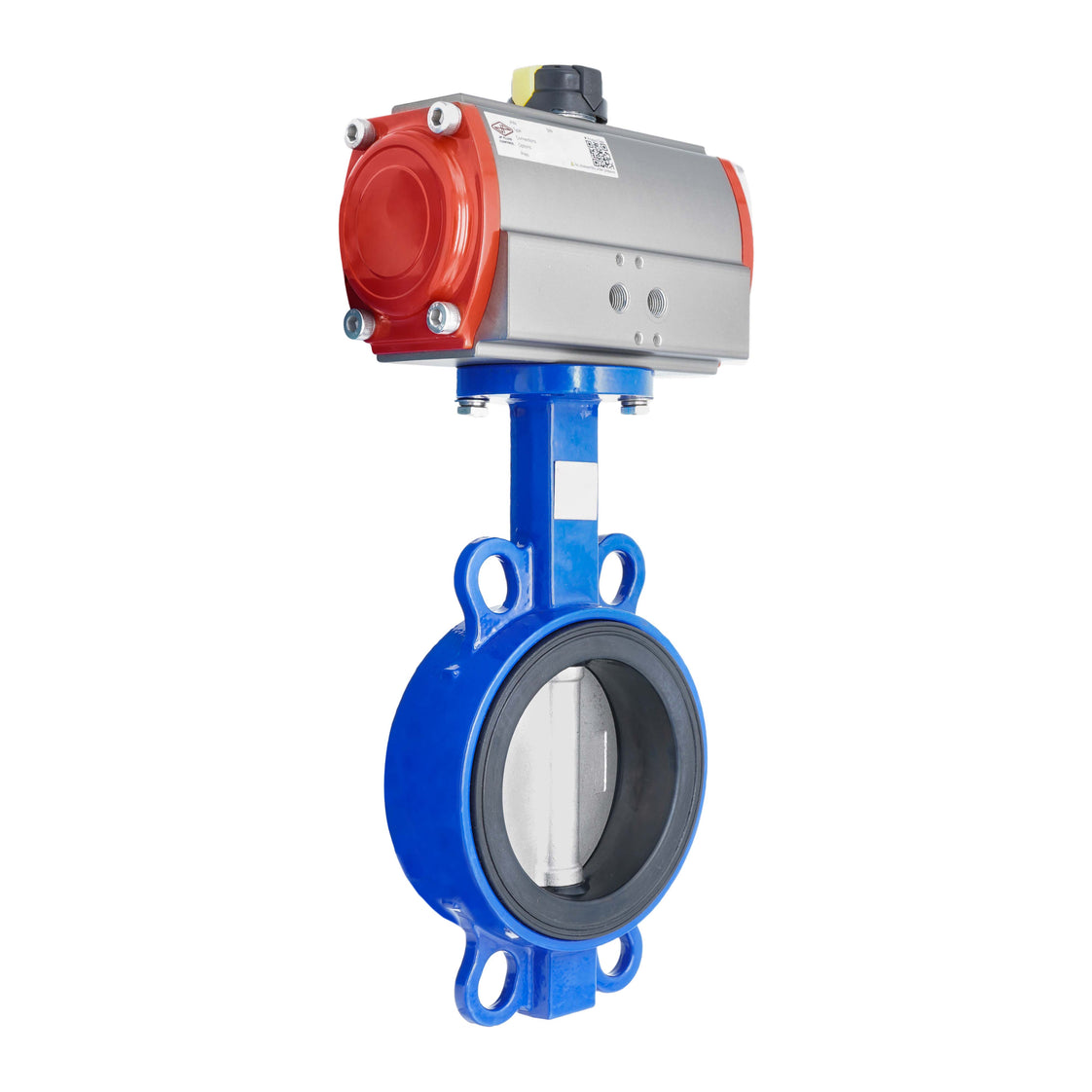

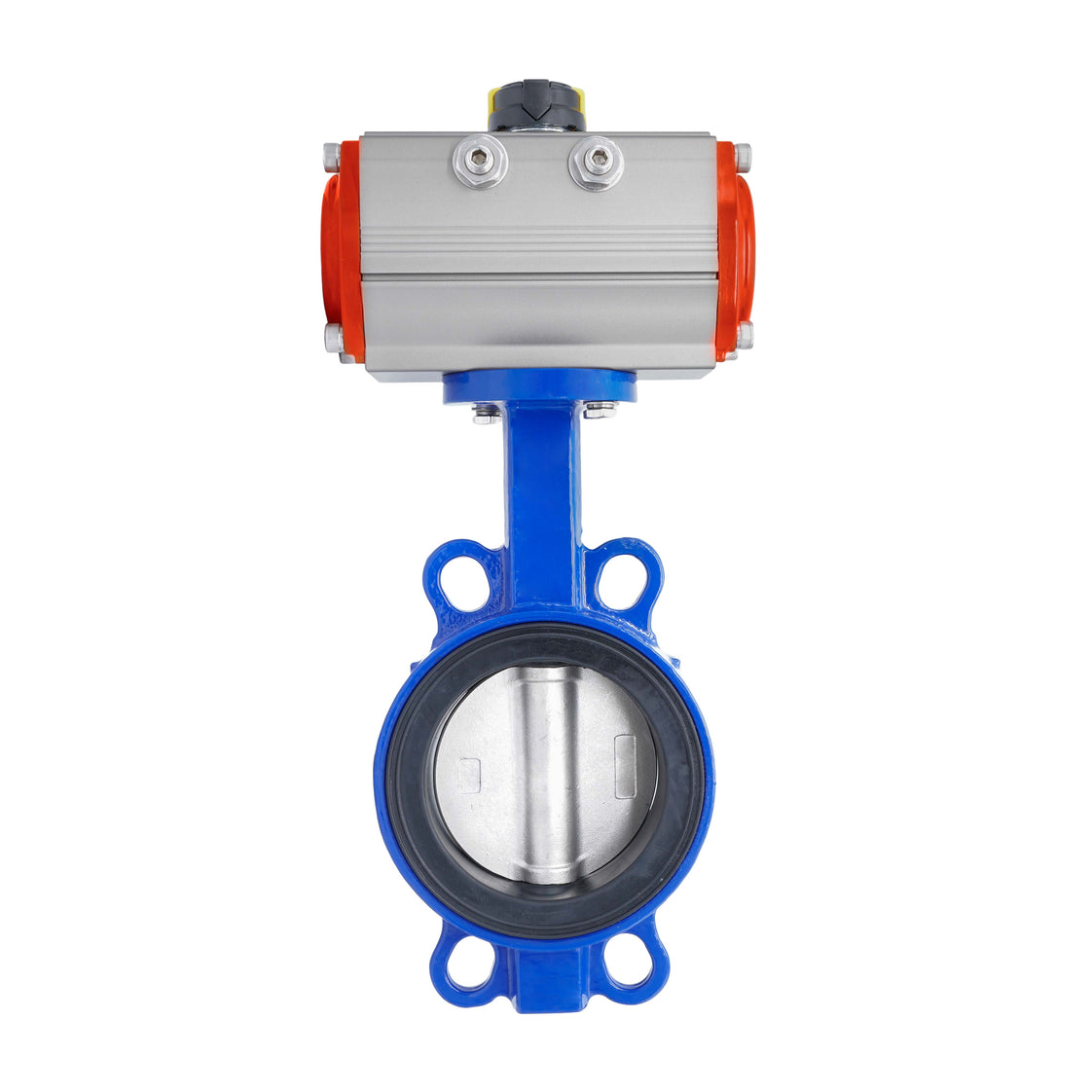

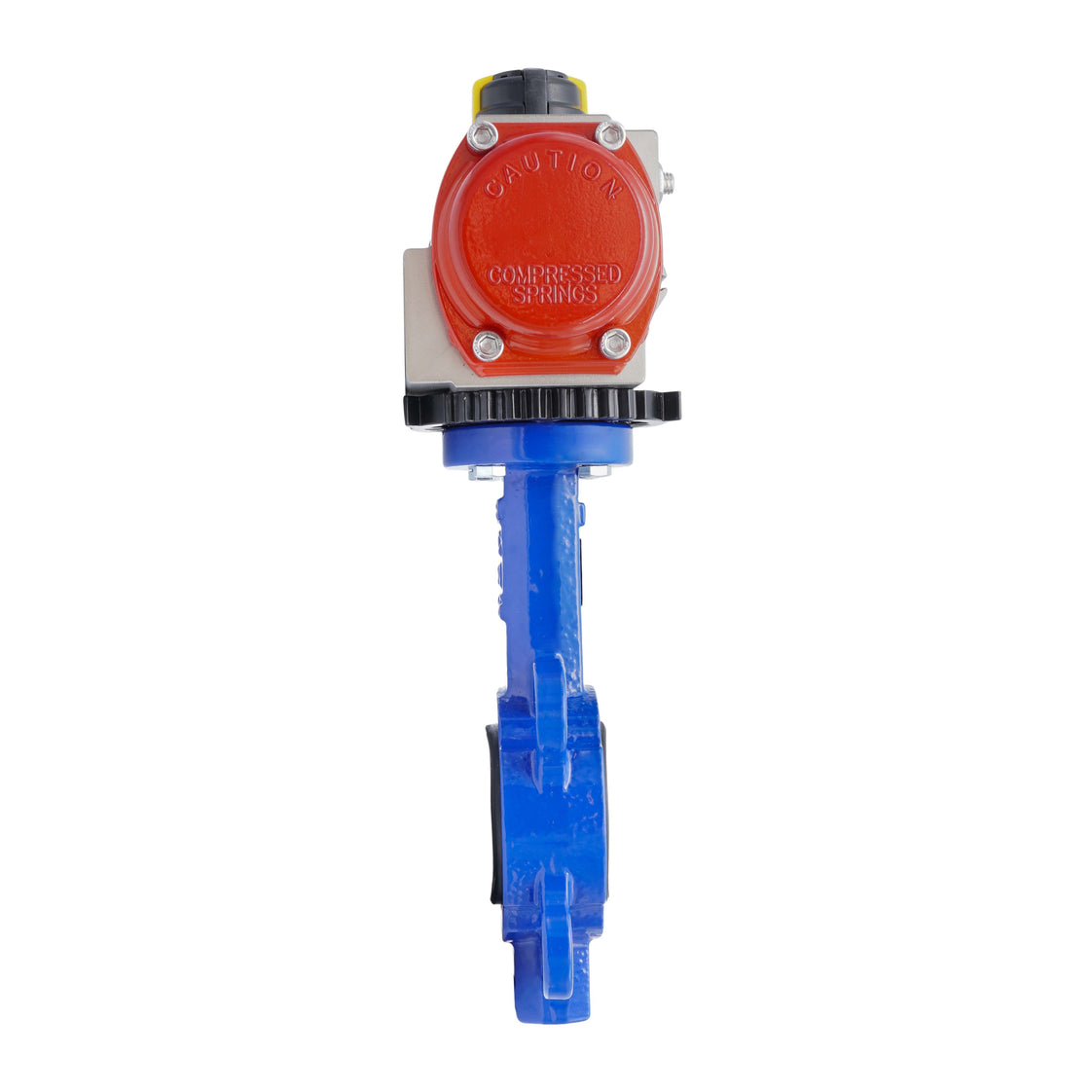

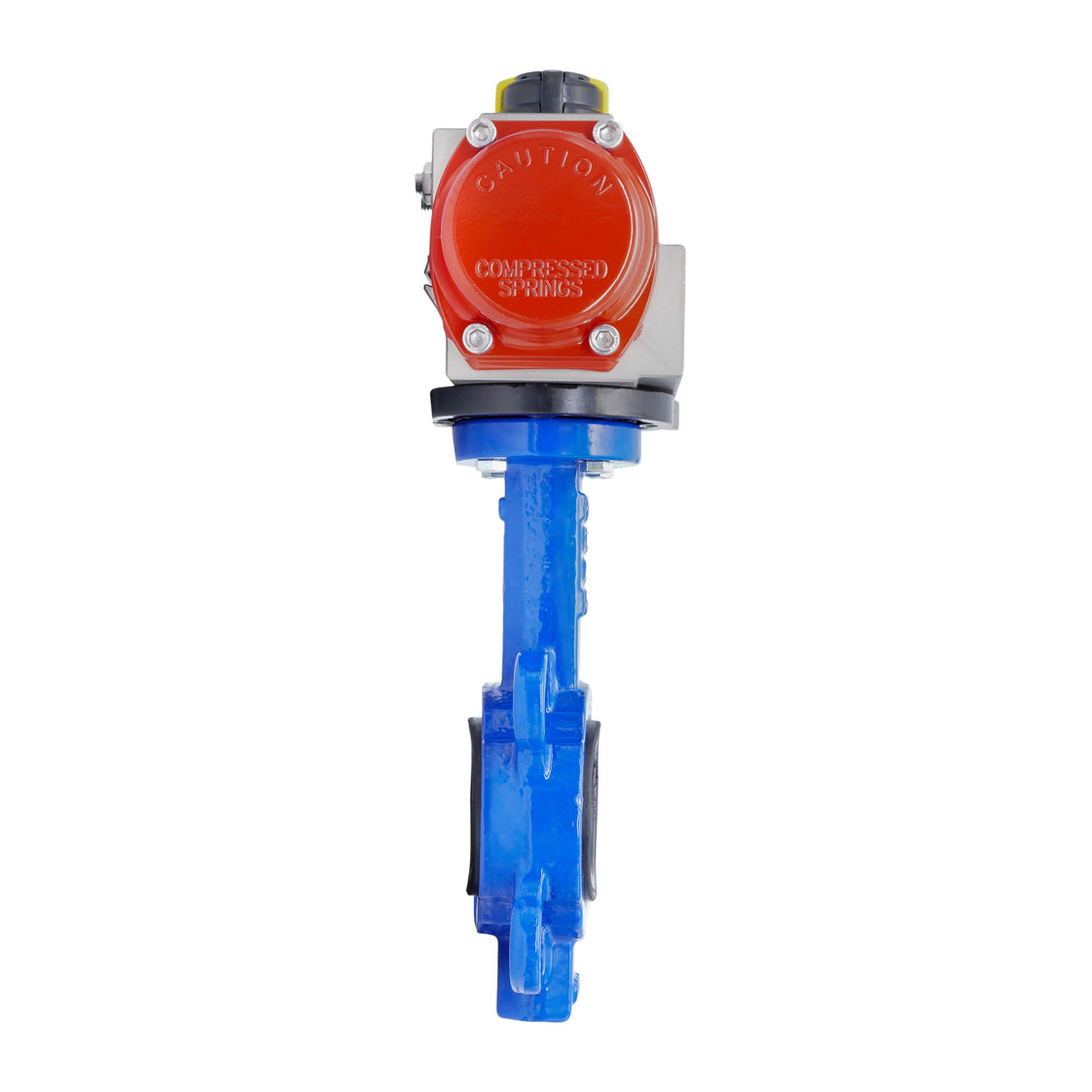

Pneumatische Vlinderklep DN100 (4 Inch) Wafer Gietijzer GGG 40 EPDM Veer-Openend
Opmerking: dit product zal in de toekomst worden stopgezet
Deze vlinderklep is pneumatisch aangedreven en heeft een DN 100 boring en een wafer type aansluiting. Het is geschikt voor gemiddelde temperaturen van -10 tot 110°C (14 tot 230°F), met een maximale media druk van 16 bar (232 psi).
De actuator werkt binnen een pneumatisch invoerbereik van 3 - 8 bar (43–116 psi) en levert een constant koppel van 55,9 Nm bij 6 bar (37 lb-ft @ 87 psi). De klepbehuizing is gemaakt van duurzaam gietijzer met een gietijzeren GGG 40 schijf en een EPDM afdichting, waardoor het geschikt is voor een breed bereik aan vloeistoffen- en gassen.
De actuator heeft een robuust, enkelwerkend rack-en-pinion mechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Het is compatibel met ISO 5211 F07 kleppen en bevat BSPP luchtpoorten voor luchtinvoer en -terugvoer. Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaar boxen. Wordt ongeassembleerd geleverd, inclusief vlinderklep (BFLW-100-16-BAA), actuator (V3JME/PR06B) en bevestigingsaccessoires.
Opmerking: dit product zal in de toekomst worden stopgezet
Beschrijving
Deze vlinderklep is pneumatisch aangedreven en heeft een DN 100 boring en een wafer type aansluiting. Het is geschikt voor gemiddelde temperaturen van -10 tot 110°C (14 tot 230°F), met een maximale media druk van 16 bar (232 psi).
De actuator werkt binnen een pneumatisch invoerbereik van 3 - 8 bar (43–116 psi) en levert een constant koppel van 55,9 Nm bij 6 bar (37 lb-ft @ 87 psi). De klepbehuizing is gemaakt van duurzaam gietijzer met een gietijzeren GGG 40 schijf en een EPDM afdichting, waardoor het geschikt is voor een breed bereik aan vloeistoffen- en gassen.
De actuator heeft een robuust, enkelwerkend rack-en-pinion mechanisme met een 35-micron hard-geanodiseerde aluminium behuizing. Het is compatibel met ISO 5211 F07 kleppen en bevat BSPP luchtpoorten voor luchtinvoer en -terugvoer. Daarnaast heeft het een Namur 1/4 inch interface voor magneetventielen en een 80 x 30 mm interface voor VDI/VDE 3845 eindschakelaar boxen. Wordt ongeassembleerd geleverd, inclusief vlinderklep (BFLW-100-16-BAA), actuator (V3JME/PR06B) en bevestigingsaccessoires.
Voordelen:
- Veer-openend: 55,9 Nm openen, 64 Nm sluiten bij 6 bar
- Past op ISO 5211 F07 met 17mm ster
- Directe montage van 1/4 Namur solenoïdeventiel mogelijk
- Snel openen/sluiten
- Kan worden uitgerust met een eindschakelaar box
- Mechanische indicator bovenaan toont de kleppositie
- Gegarandeerd 500.000+ cycli voor de pneumatische actuator
Nadelen:
- Geen ATEX of SIL certificaat
- Bevestigingsbouten en steradapter apart verkocht
