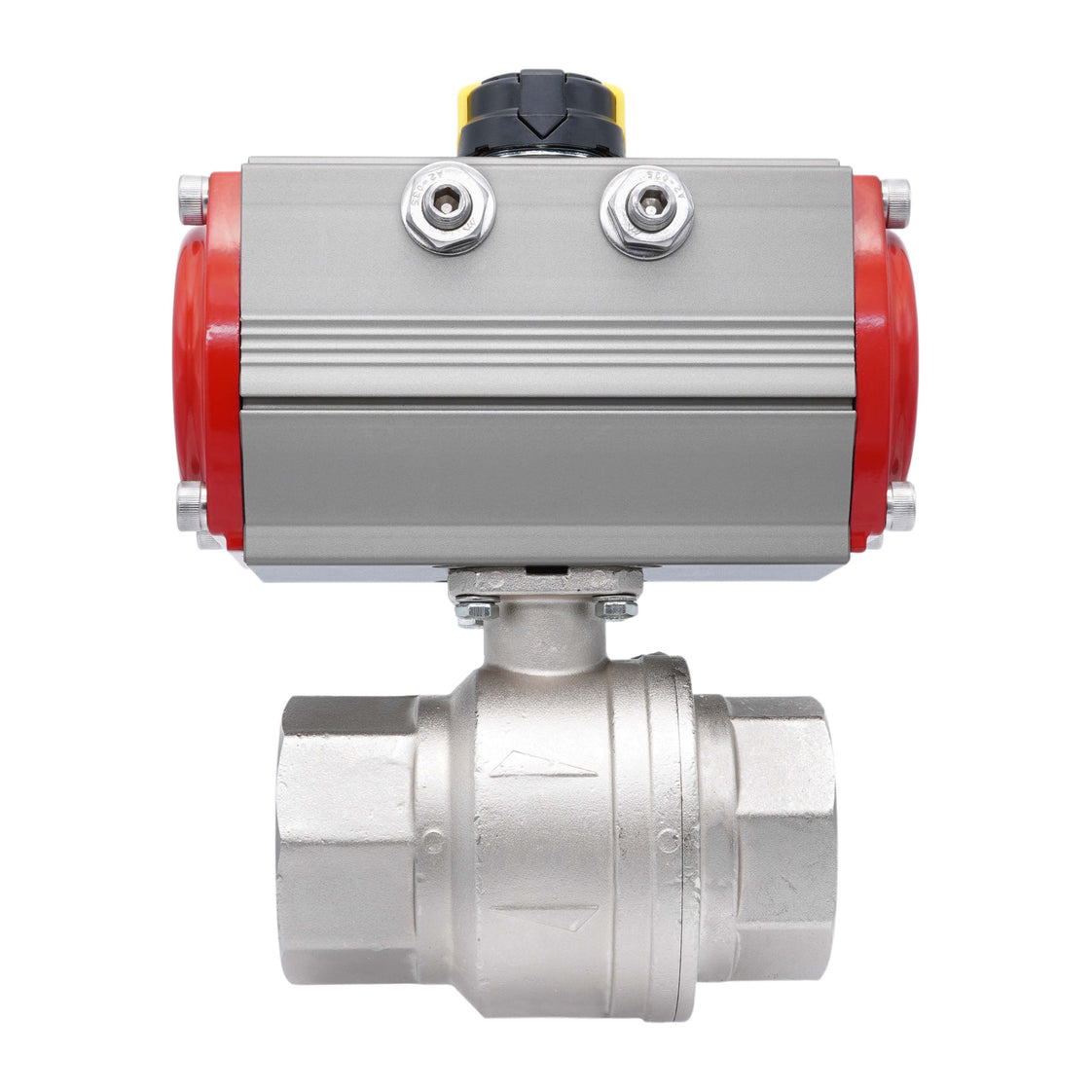

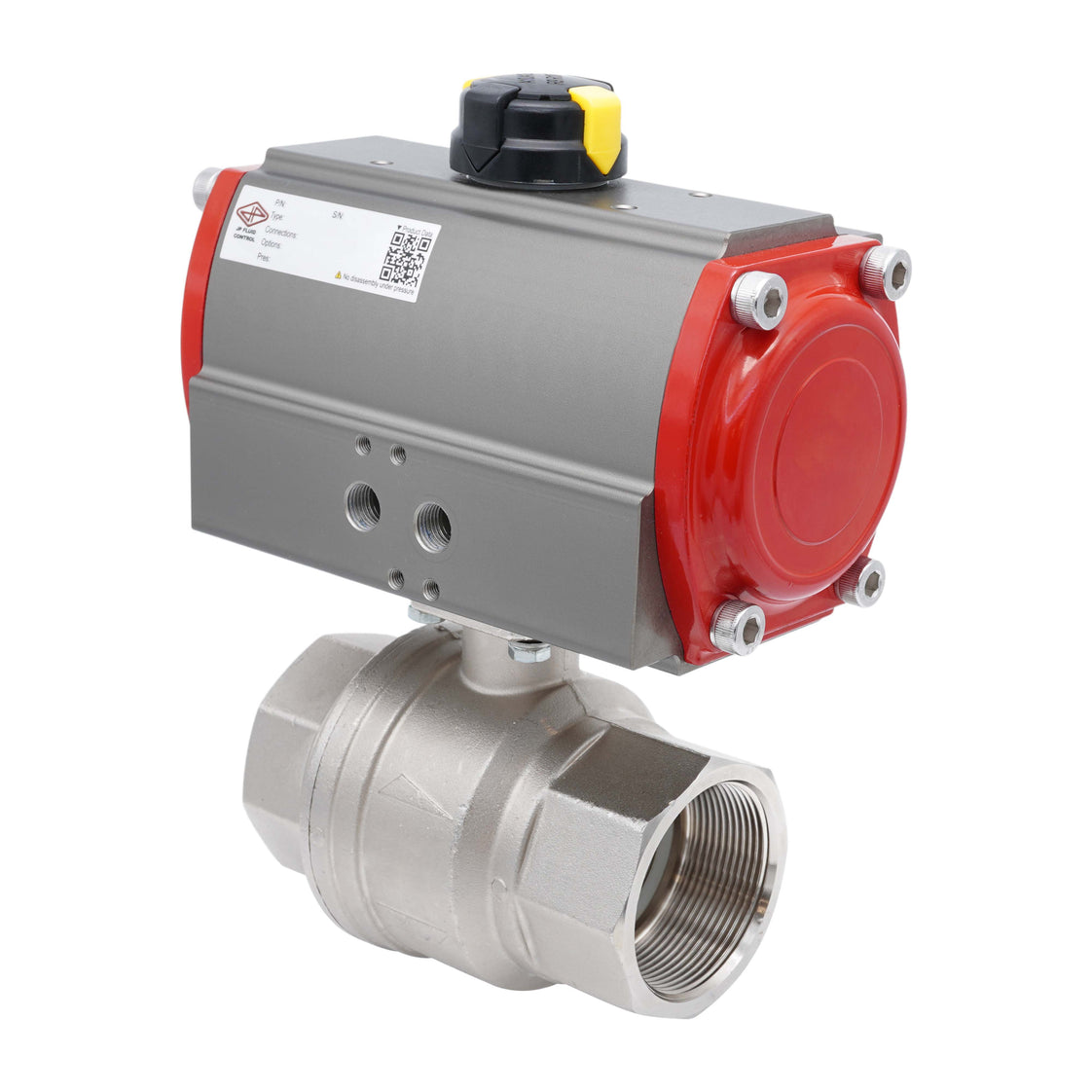

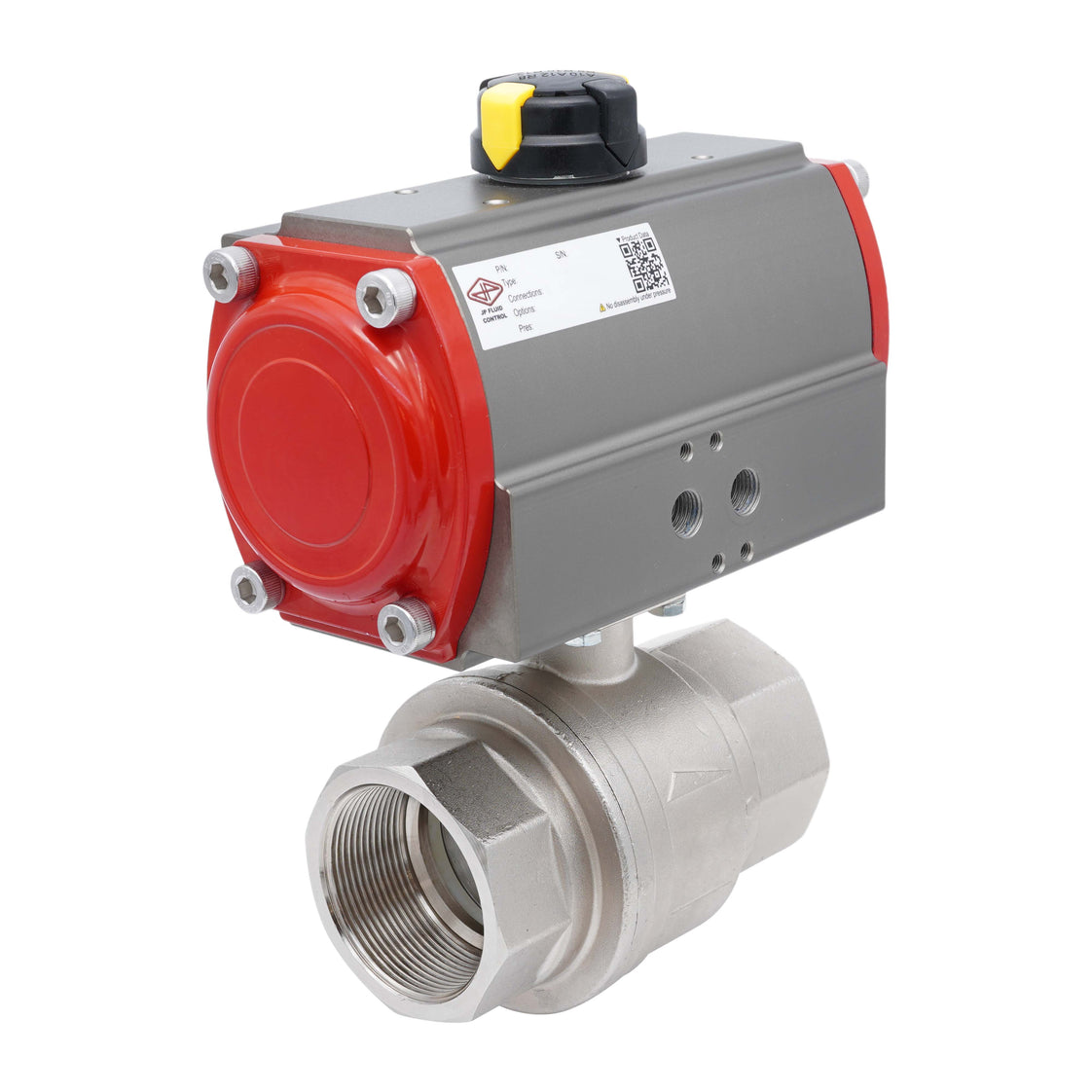

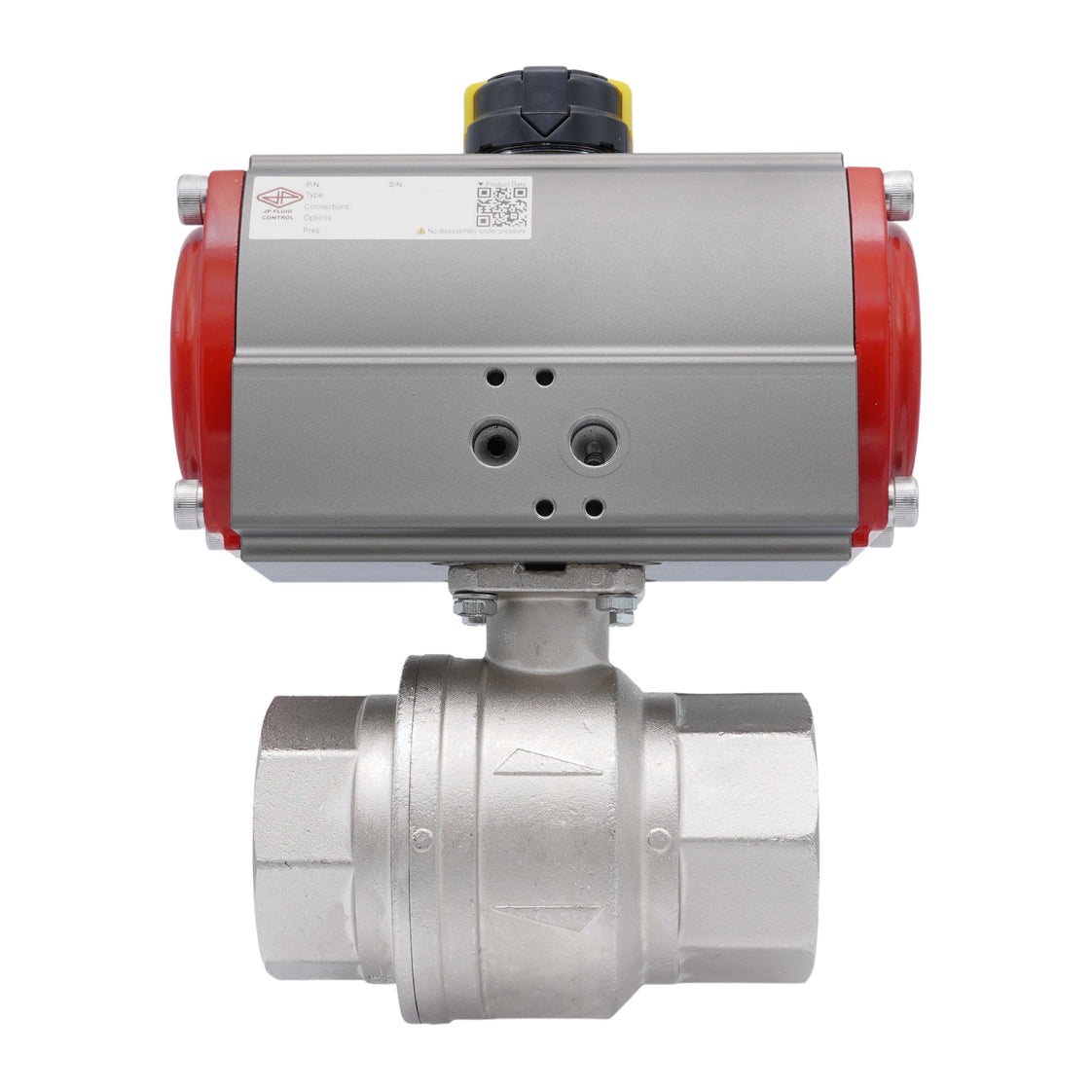

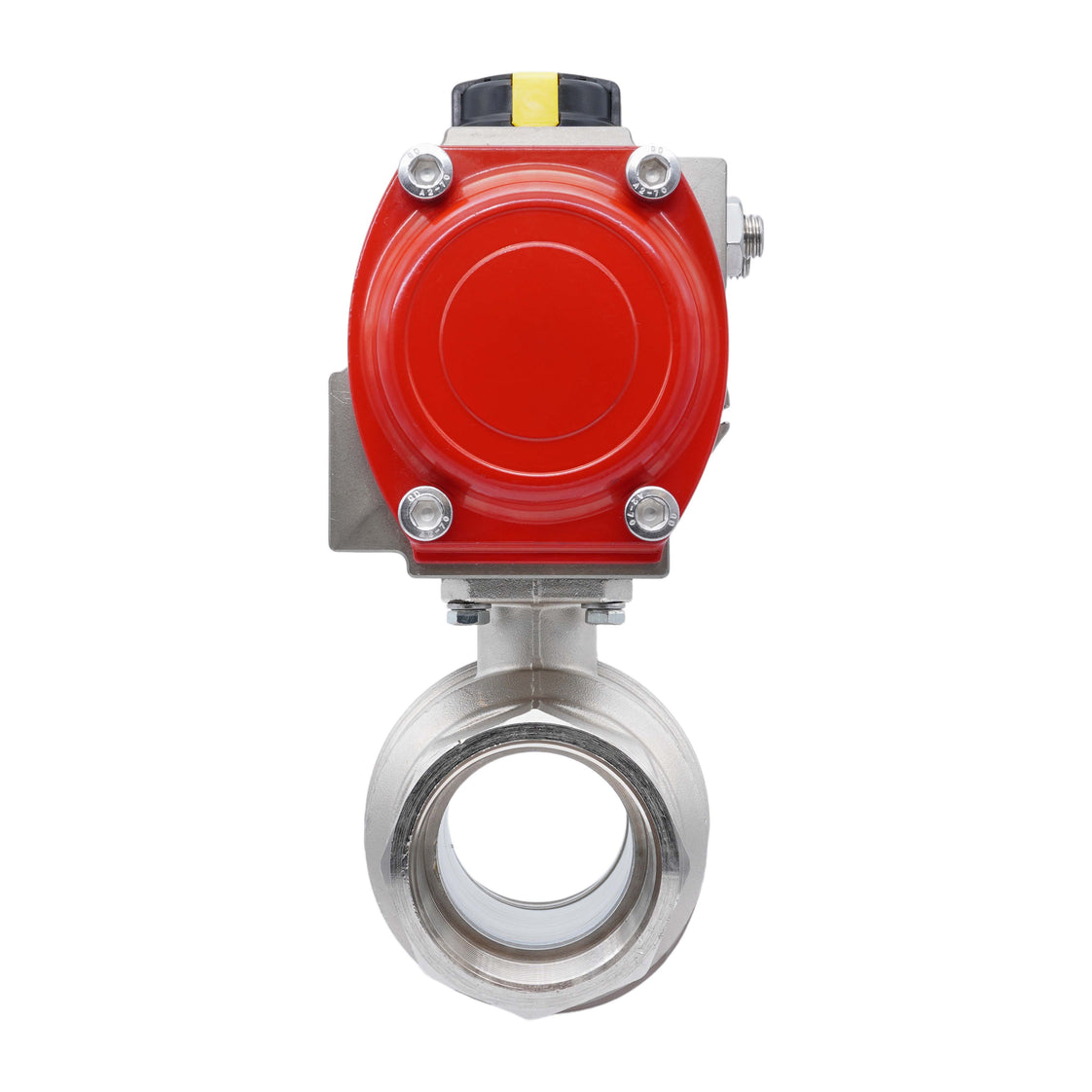

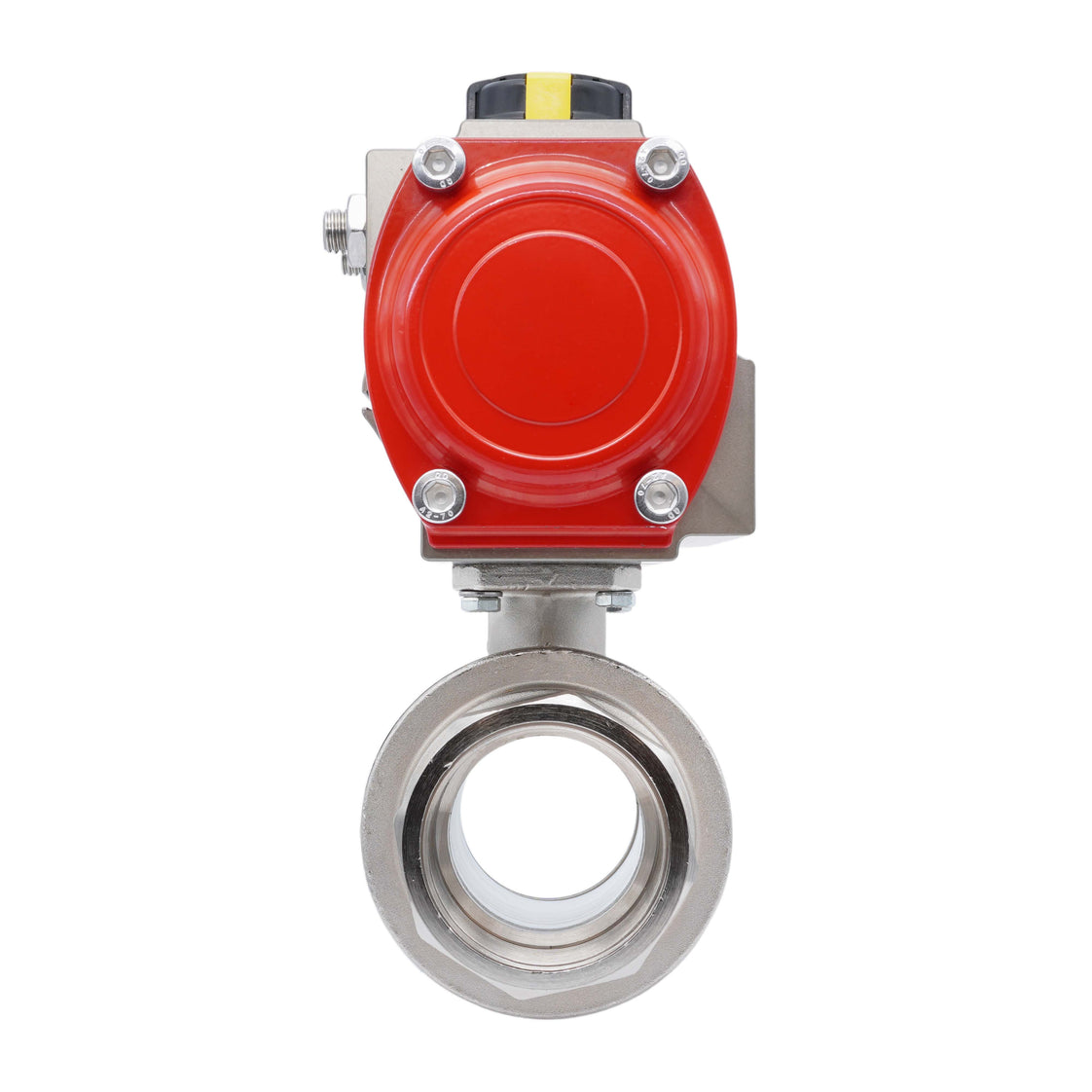

Pneumatische Kogelkraan G1'' Messing Dubbelwerkend
Opmerking: dit product wordt stopgezet, een mogelijk alternatief is V3M3T
Deze 2-weg kogelkraan is pneumatisch aangedreven, met een boring van 25 mm en G1 inch schroefverbindingen. Hij is geschikt voor gemiddelde temperaturen van -20 tot 160°C (-4 tot 320°F) en drukken tot 40 bar (580 psi). De Kv-waarde is 60 m³/h (Cv=69). Kv geeft het debiet van water aan in m³/h bij een drukval van één bar.
Het pneumatische invoerbereik is 3–8 bar (43–116 psi). Het ventiellichaam is gemaakt van messing met een PTFE-afdichting, waardoor het geschikt is voor water, lucht, olie, brandstof, smeermiddel en vacuüm. Dit model is ook geschikt voor gastoepassingen en heeft DVGW-goedkeuring.
De actuator heeft een robuust, dubbelwerkend tandheugelmechanisme met een 35-micron hard-geanodiseerd aluminium lichaam. Het is compatibel met ISO 5211 F03/F05 ventielen en bevat BSPP luchtpoorten voor luchtinvoer en -terugvoer. Daarnaast heeft het een Namur 1/4 inch interface voor solenoïdeventielen en een interface van 50 x 25 mm voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongeassembleerd geleverd, inclusief kogelkraan (BL2BA-100), actuator (V3JKN/PR02D) en bevestigingsaccessoires.
Opmerking: dit product wordt stopgezet, een mogelijk alternatief is V3M3T
Beschrijving
Deze 2-weg kogelkraan is pneumatisch aangedreven, met een boring van 25 mm en G1 inch schroefverbindingen. Hij is geschikt voor gemiddelde temperaturen van -20 tot 160°C (-4 tot 320°F) en drukken tot 40 bar (580 psi). De Kv-waarde is 60 m³/h (Cv=69). Kv geeft het debiet van water aan in m³/h bij een drukval van één bar.
Het pneumatische invoerbereik is 3–8 bar (43–116 psi). Het ventiellichaam is gemaakt van messing met een PTFE-afdichting, waardoor het geschikt is voor water, lucht, olie, brandstof, smeermiddel en vacuüm. Dit model is ook geschikt voor gastoepassingen en heeft DVGW-goedkeuring.
De actuator heeft een robuust, dubbelwerkend tandheugelmechanisme met een 35-micron hard-geanodiseerd aluminium lichaam. Het is compatibel met ISO 5211 F03/F05 ventielen en bevat BSPP luchtpoorten voor luchtinvoer en -terugvoer. Daarnaast heeft het een Namur 1/4 inch interface voor solenoïdeventielen en een interface van 50 x 25 mm voor VDI/VDE 3845 eindschakelaarboxen. Wordt ongeassembleerd geleverd, inclusief kogelkraan (BL2BA-100), actuator (V3JKN/PR02D) en bevestigingsaccessoires.
Voordelen:
- Directe montage van 1/4 Namur solenoïdeventiel mogelijk
- Kan worden uitgerust met een eindschakelaarbox (VDI/VDE 3845 50 x 25)
- Snelle opening/sluiting
- Duidelijke mechanische indicator bovenop toont de ventielpositie
- Gegarandeerd 500.000+ cycli voor de pneumatische actuator
- Dit model is geschikt voor gastoepassingen en heeft DVGW-goedkeuring
- Geschikt voor een breed scala aan niet-agressieve vloeistoffen en gassen
Nadelen:
- Geen ATEX of SIL-certificaat
