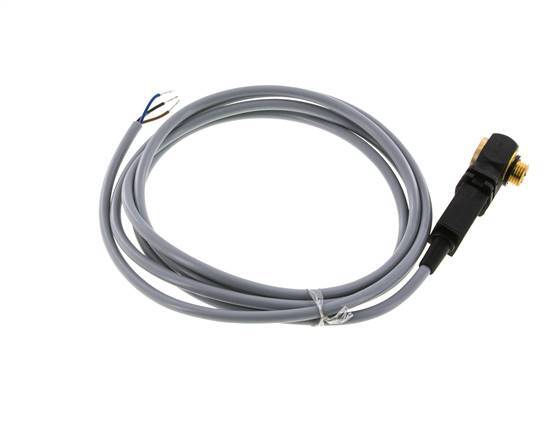

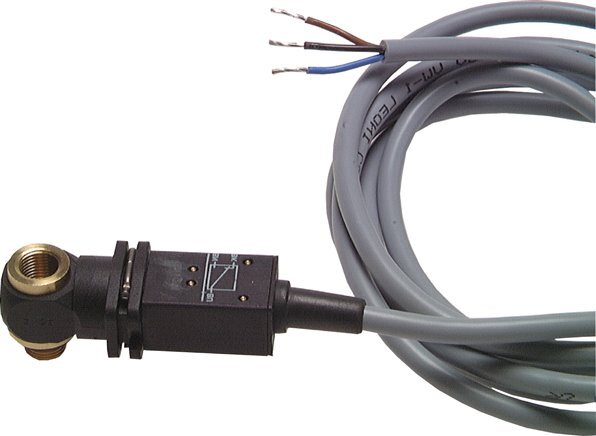

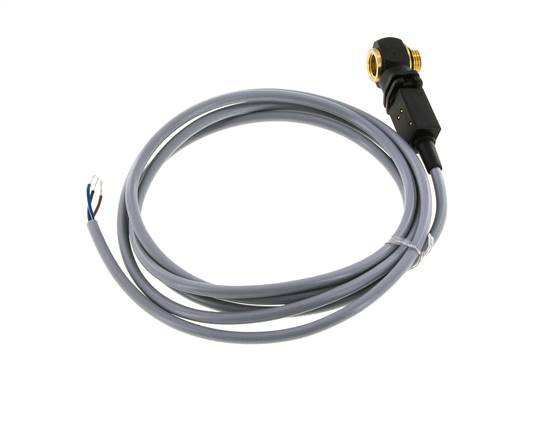

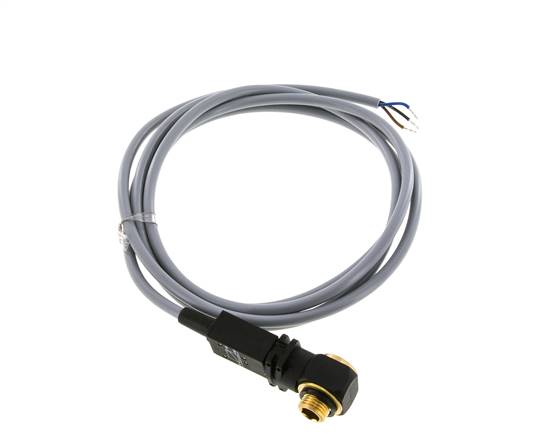

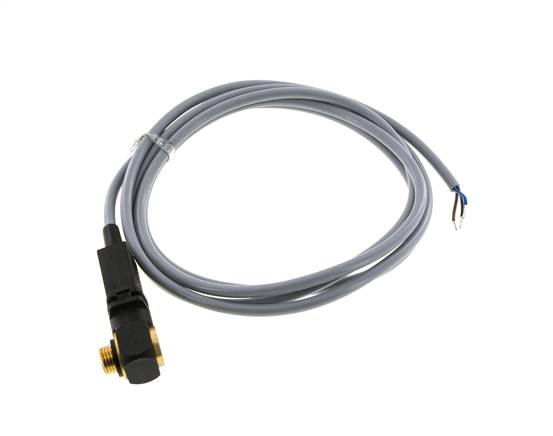

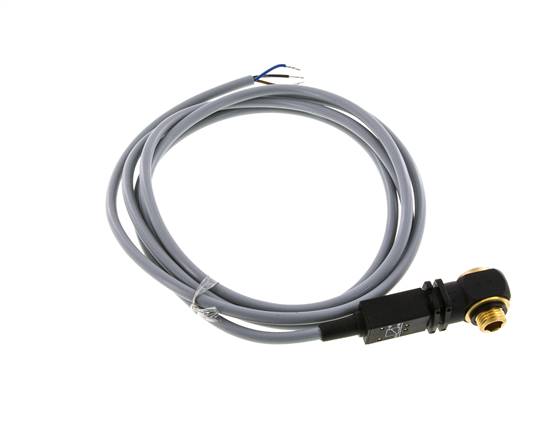

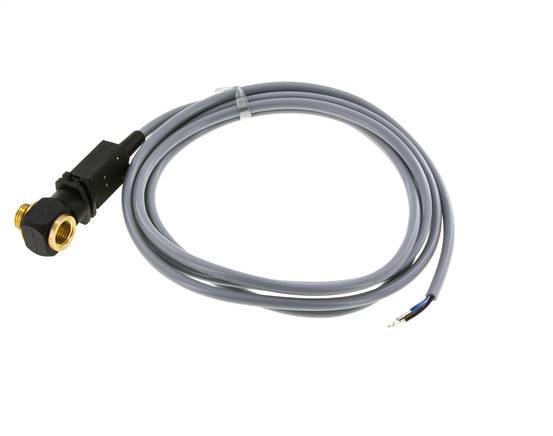

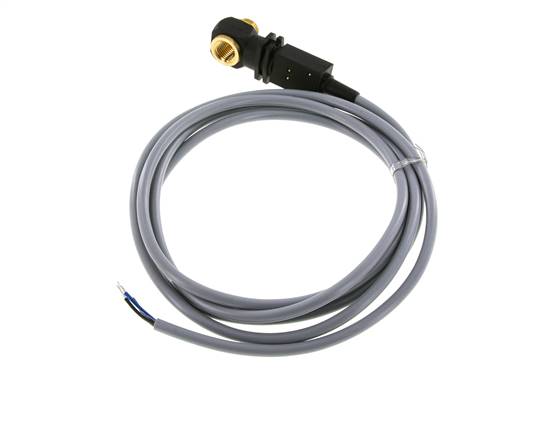

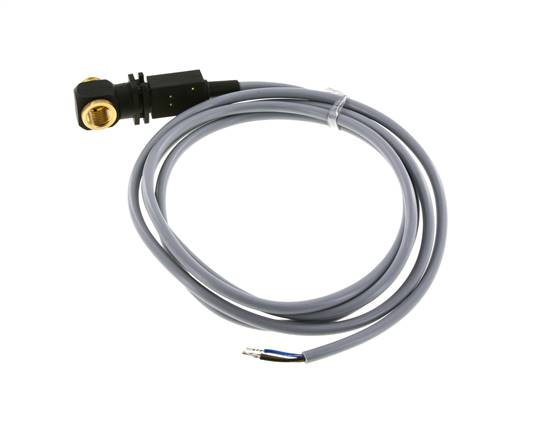

Pneumatische aansluiting Sensor 1/4'' Elektrisch

Deze pneumatische sensor wordt gebruikt om de eindpositie van een cilinder te detecteren. Hij werkt door het meten van de drukval bij de uitlaatkamer van de cilinder wanneer deze het einde van de slag bereikt. Pneumatische sensoren vervangen de eindschakelaars. De sensor wordt in de pneumatische poorten van de cilinder geschroefd. Hij schakelt een pneumatisch signaal door van de signaalingang naar de signaaluitgang indien de schroefverbinding geen druk vertoont. Het heeft G 1/4 inch male/female aansluitingen en een elektrische kabel van 2 m voor het signaal. De schakelaar is geschikt voor 0-48 V DC of 250 V AC bij maximaal 2 A. De contacten zijn wisselcontacten. Het werkdrukbereik loopt van 3 tot 8 bar. De reactiedruk is 0,5 bar (7,25 psi) en de schakeltijd is 3 ms.

Waarschuwing:De signaalschroefverbindingen detecteren het bereiken van de eindstand alleen bij drukval. Deze drukval kan echter ook optreden als de bewegingsweg van de cilinder wordt geblokkeerd. Pneumatische cilinderschakelaars, die rechtstreeks reageren op het magnetische veld van een magnetische zuiger, worden aanbevolen als het risico van een dergelijke blokkering bestaat.
