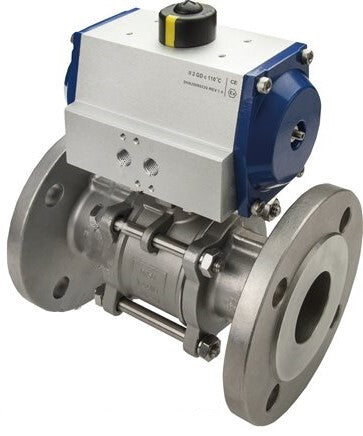

Pneumatisch Bediende Flenskogelkraan 2-Weg DN80 PN40 RVS Veer Open

Deze pneumatisch bediende 2-weg DN 80 kogelkraan met volle doorlaat is gemaakt van roestvrij staal met Teflon (PTFE) afdichtingen. De klep is geschikt voor water, olie, lucht, brandstof en oplosmiddelen tot een maximale druk van 40 bar, vacuüm (max. -0,9 bar) en mediumtemperaturen van -20 tot 180 °C. De actuator is bestand tegen temperaturen tot 80 °C, dus voor hogere mediatemperaturen moet de actuator worden gekoeld. De veer open actuator heeft een aluminium behuizing met aluminium deksels. Levert 55 Nm bij 8 bar (stuurdruk 2,5-10 bar). ATEX-gecertificeerd voor explosieve omgevingen (EX II 2GD c 110 °C). De actuator heeft G1/4-poorten voor de luchttoevoer en -afvoer. Wij raden aan een 1/4" Namur magneetventiel rechtstreeks op de actuator te monteren om de luchttoevoer te regelen. Merk op dat 1/4 verwijst naar de Namur-maat van de klep, niet naar de poortmaat. Bovenop kan een eindschakelaar worden gemonteerd die voldoet aan VDI/VDE 3854.

Voordelen:

• Mogelijkheid om rechtstreeks een Namur-magneetventiel te monteren om het aantal fittingen en leidingen te beperken.
• Mechanische indicator bovenop toont de klepstand
• ATEX-gecertificeerd voor explosieve omgevingen (EX II 2GD c 110 °C)
• Onbelemmerde doorstroming dankzij de volledige boring
• Eenvoudige installatie en onderhoud dankzij de gestandaardiseerde flens DN 80/PN 40
• Lagere investeringskosten dan een elektrische versie
• Snel openen/sluiten
• Enkelwerkend bespaart perslucht en de klep keert terug naar de uitgangspositie in geval van lucht- of stroomuitval.
• Dubbelwerkend maakt een grotere controle mogelijk dan enkelwerkende actuators
• Geschikt voor agressieve media en hoge temperaturen dankzij de hoogwaardige materialen

Nadelen:

• Enkelwerkende geeft minder controle dan dubbelwerkende actuators
• De pneumatisch bediende klep vereist een persluchtsysteem en een magneetventiel om de luchttoevoer te regelen.
• Het energieverbruik is hoger dan bij elektrische aandrijvingen, maar de initiële investering is lager

Serie:

Met de PAL kwartslag pneumatische actuators kunt u kogel- of vlinderkleppen bedienen met perslucht. Zij bieden een betrouwbare en robuuste oplossing om grotere kleppen te automatiseren tegen lagere investeringskosten dan elektrische actuators. Zij worden gemonteerd op kwartslagkleppen met een ISO 5211 bovenflens (van F03 tot en met F12). Met 8 verschillende lichaamsmaten genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel en rondsel rotatie werking en ontworpen om ofwel enkelwerkend (veer open of veer dicht) of dubbelwerkend te zijn voor meer controle. Deze actuators zijn duurzaam met een geanodiseerde aluminium behuizing en een acetaalhars (maten 1-6) of aluminium (maten 12-130) deksel. Het standaard temperatuurbereik is -20 °C tot 80 °C met een NBR-afdichting, maar een optionele FKM-afdichting is verkrijgbaar voor een hogere maximumtemperatuur van 120 °C (maten 1-6) of 150 °C (maten 12-130). Alle kleppen hebben een 1/4" Namur-interface volgens VDI/VDE 3845 met ofwel G 1/8" of G 1/4" schroefdraad. De actuator is dankzij de ATEX (EX II 2GD c 85 °C) geschikt voor explosieve omgevingen (maat 12 of groter): 110 deg;C) certificering.
