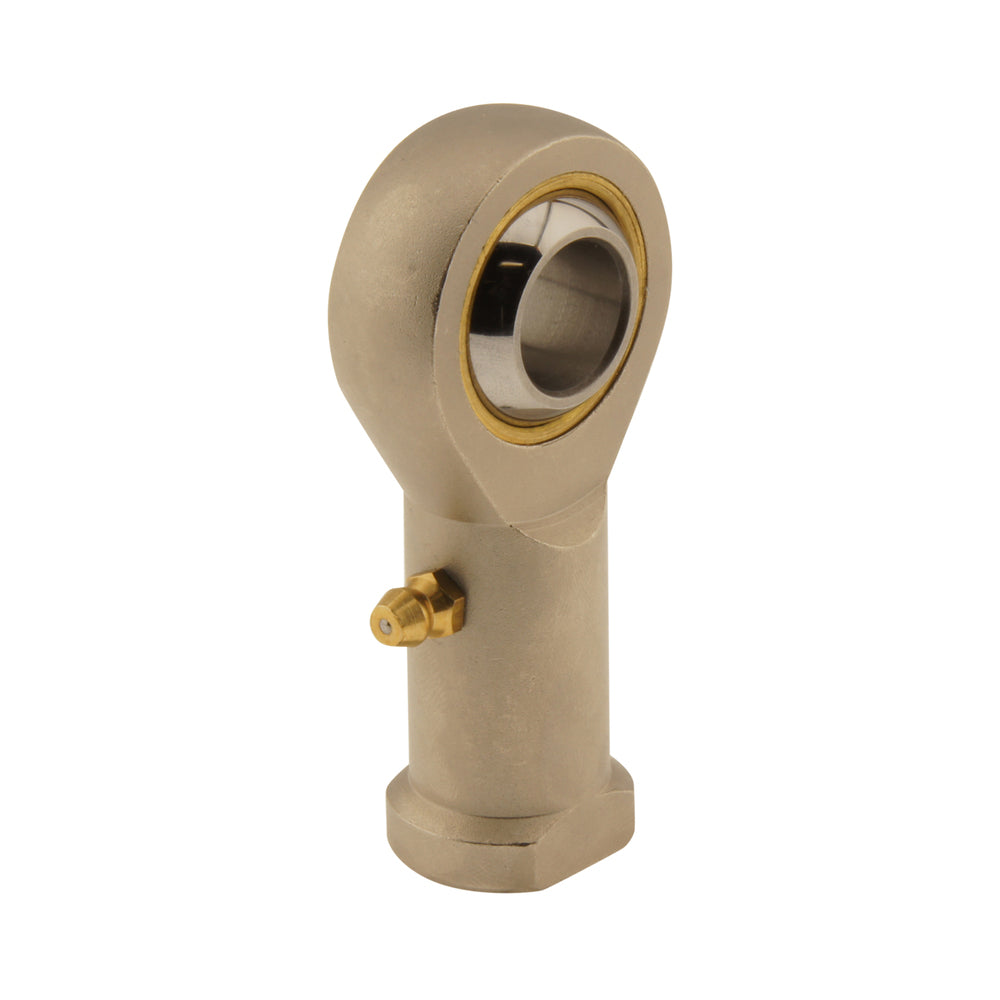

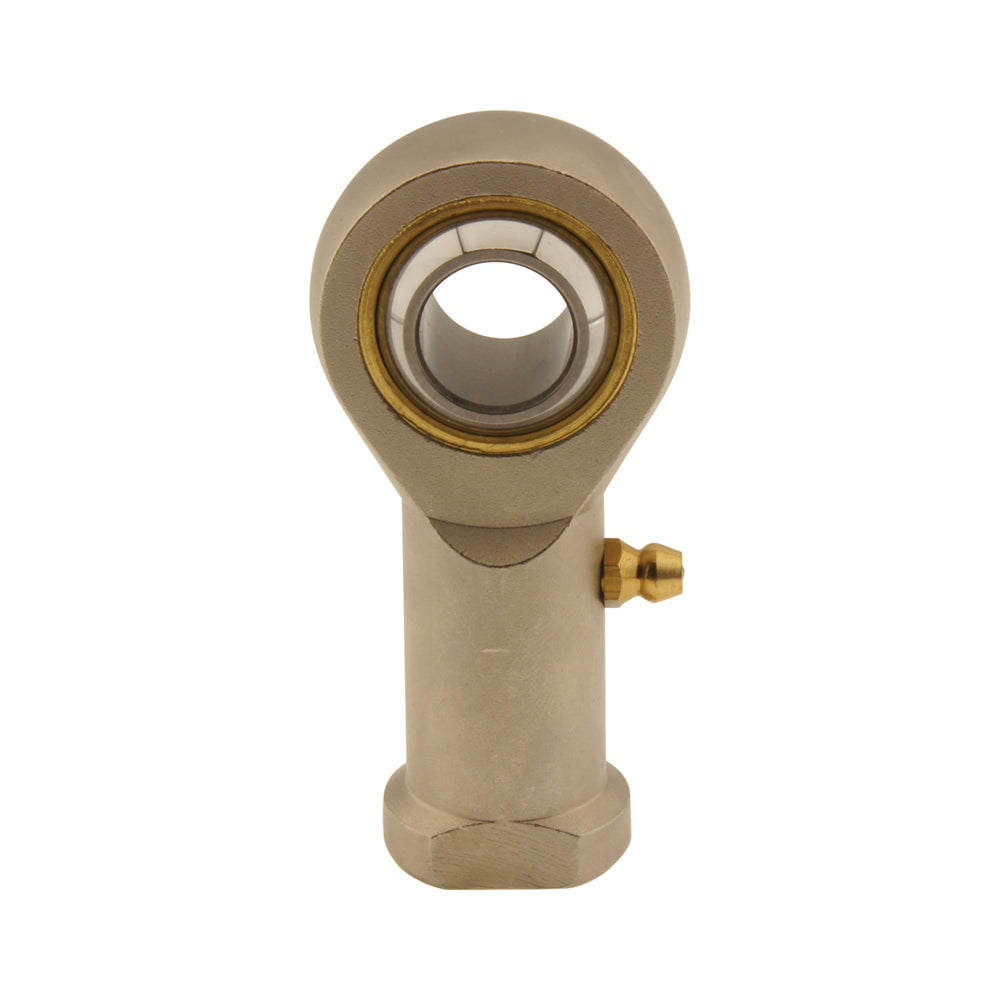

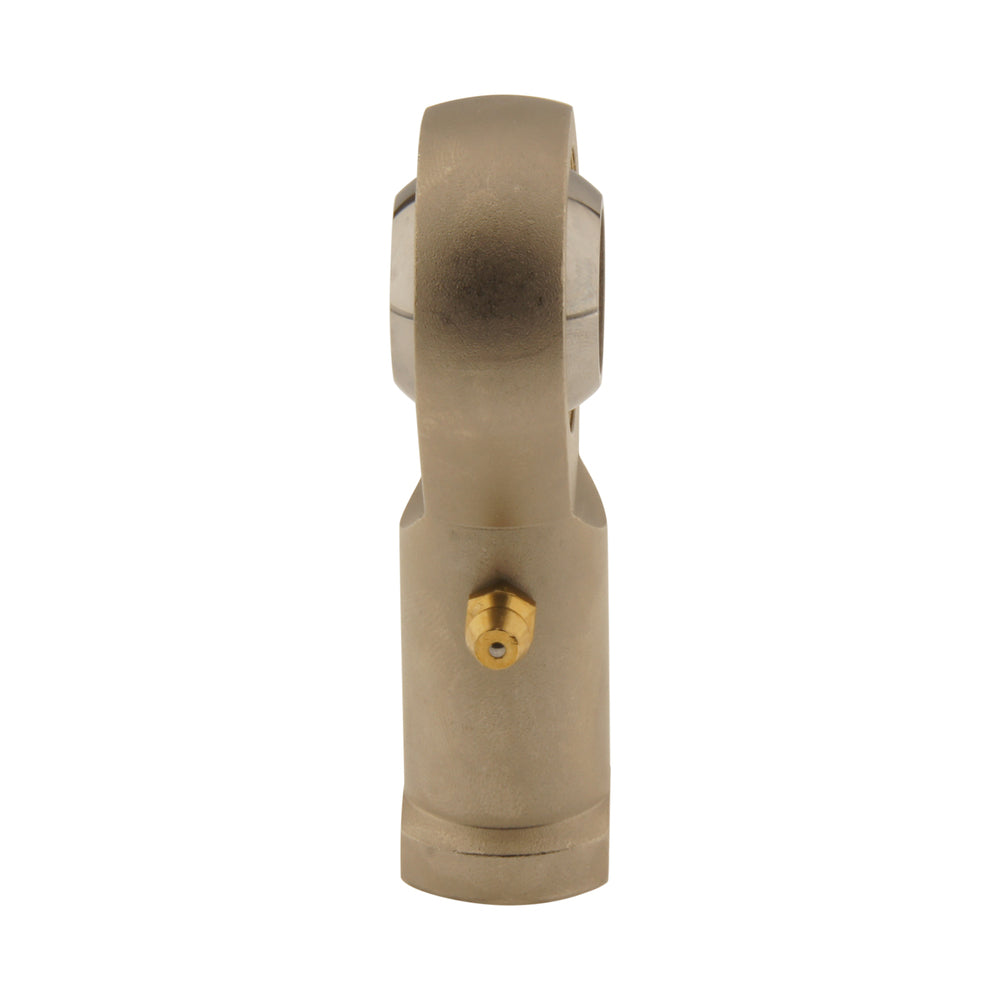

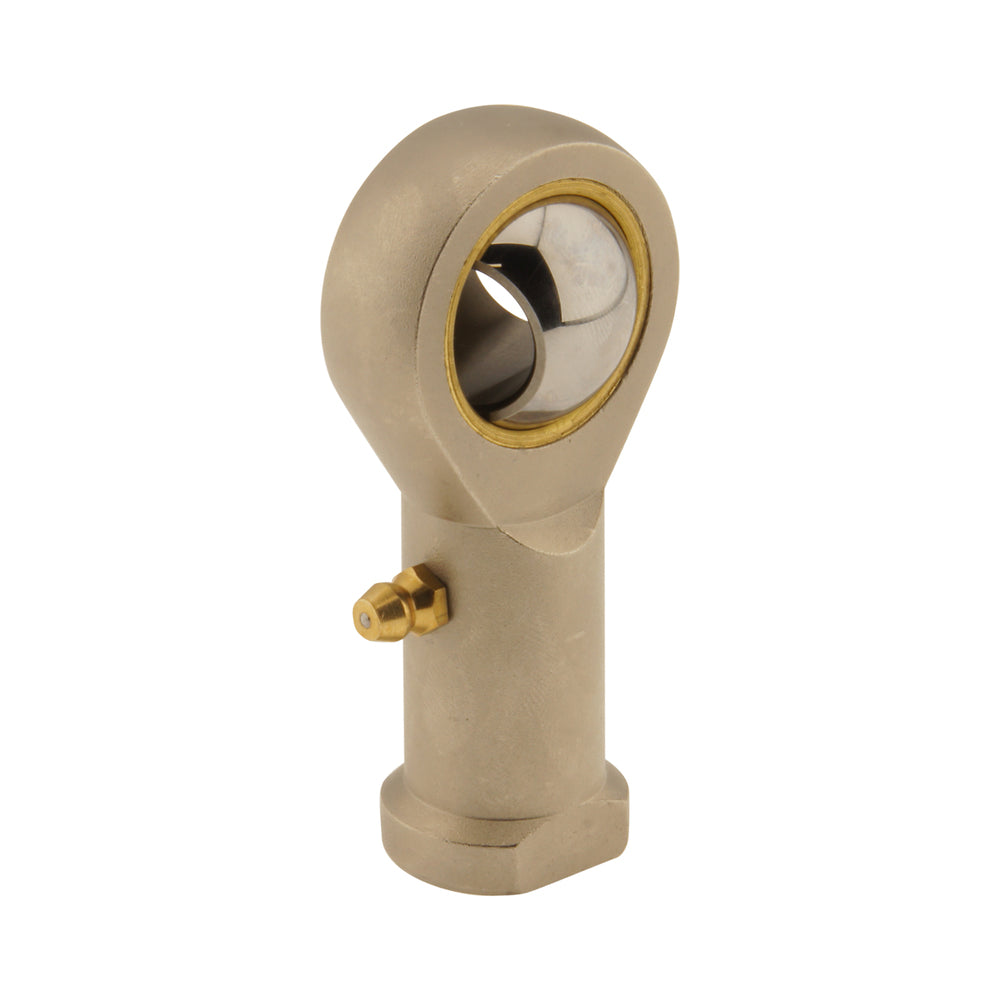

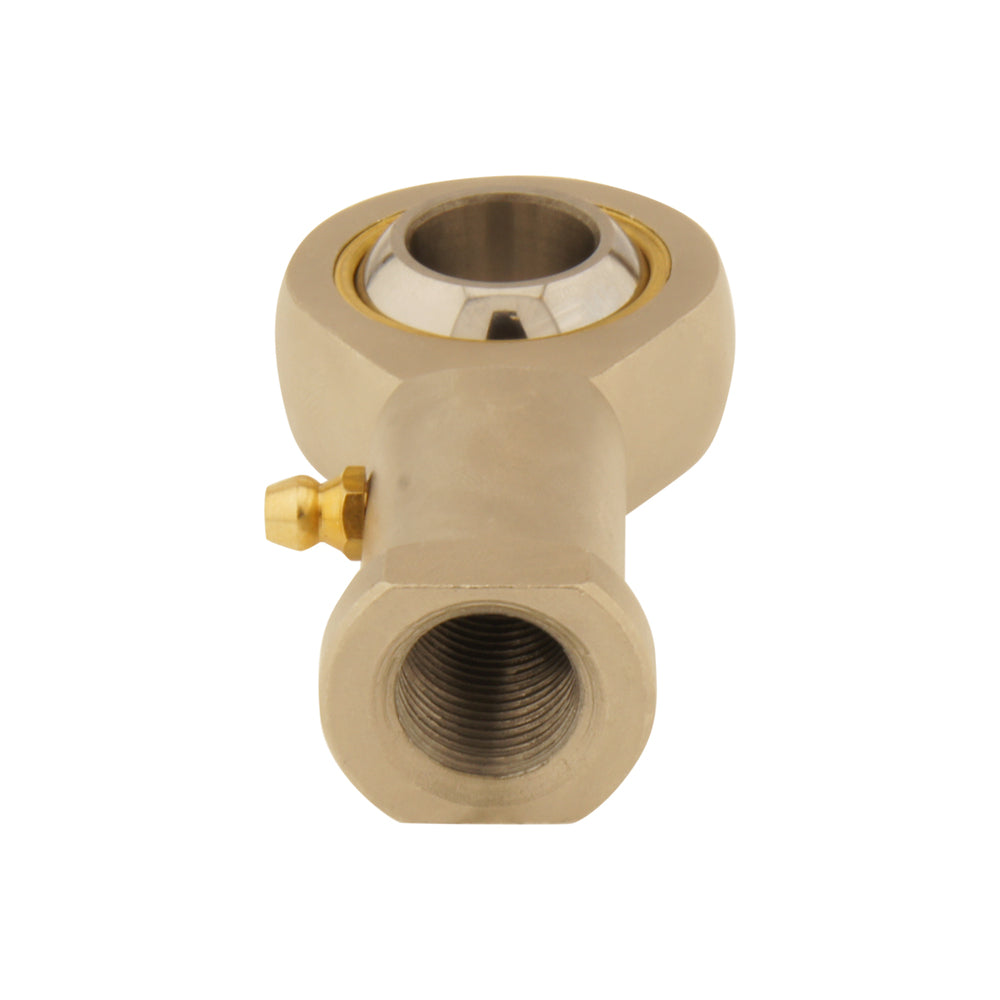

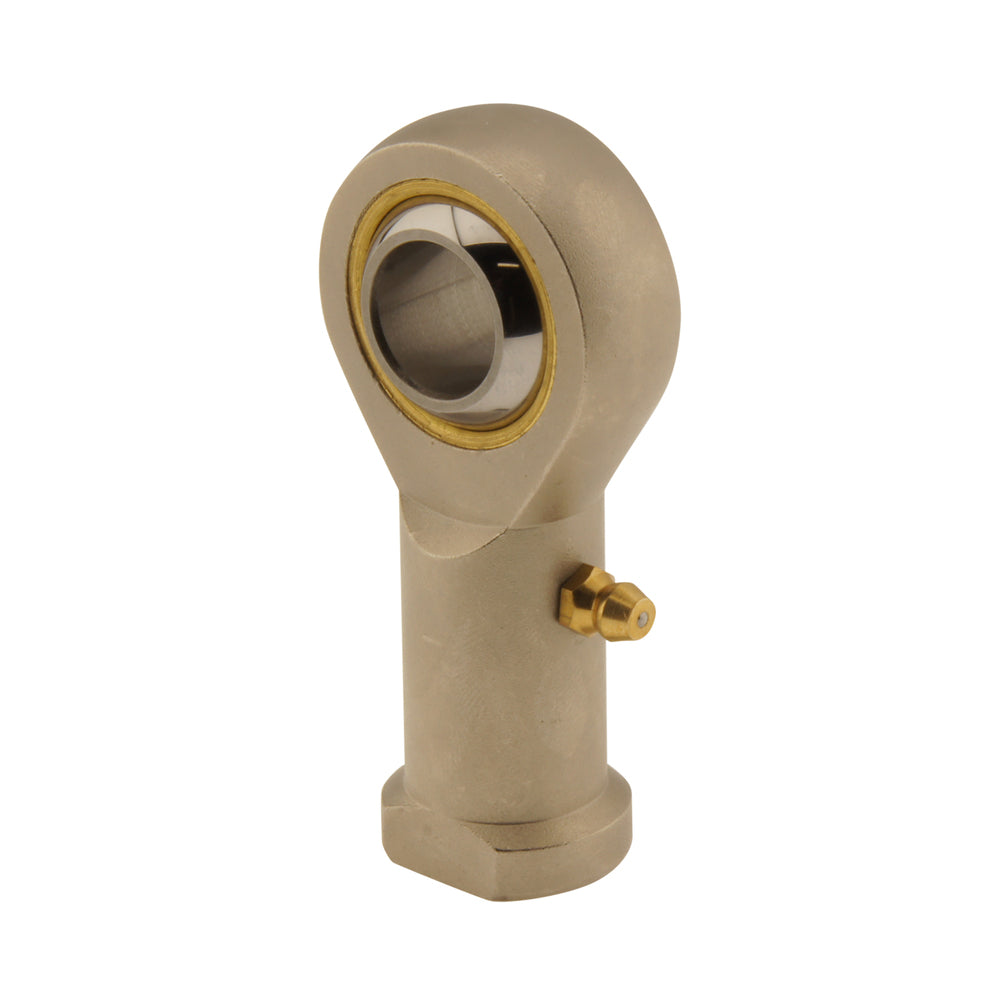

M20x1.5 Kogelkop Vrouwelijk ISO-8139 PHS
Dit stalen bolvormige stanguiteinde met M20x1,5 binnendraad wordt gebruikt om pneumatische cilinders te monteren. De gatdiameter van de kogel is 20 mm. Montage aan het eind van zuigerstangen met buitenschroefdraad. Ontworpen volgens de afmetingen van ISO 8139. I.a. compatibel met de volgende cilinders: 80, 100 mm (ISO 15552). Het stanguiteinde is geschikt voor lineaire of gebogen paden en maakt ook kleine zijwaartse hoekfouten mogelijk. Inclusief vetnippel voor een goede smering tijdens de levensduur.
- Normale prijs
- €43,91
- Normale prijs
- €36,29
Beschrijving
Dit vrouwelijke bolvormige draadeind, ook wel draadeindoog genoemd, is een montageaccessoire dat is ontworpen voor pneumatische cilinders. Hij heeft een vrouwelijke aansluiting en kan met M20x1,5 ook op het stanguiteinde van een pneumatische cilinder worden geschroefd. Het bolvormige oog heeft een gatdiameter van 20 mm en is meestal met een pen verbonden met een vrouwelijke gaffel. I.a. compatibel met de volgende cilinders: 80, 100 mm (ISO 15552). Het stanguiteinde heeft een gesmeerde nippel. Hij kan worden gebruikt in duw- of trektoepassingen waarbij de last lineair of boogvormig beweegt. Het heeft ook een tolerantie voor kleine hoekafwijkingen. Het is gemaakt van staal.
Voordelen:
- Stangkopslagers kunnen kleine hoekafwijkingen compenseren
- Ontworpen volgens de afmetingen van ISO 8139, waardoor wereldwijde uitwisselbaarheid tussen fabrikanten mogelijk is
- Hij kan eenvoudig aan andere apparaten worden bevestigd met een pin door het 20 mm grote oog.
- Compatibel met de volgende cilinders: 80, 100 mm (ISO 15552)
- Kan worden gemonteerd op elke draadstang met een draadmaat van M20x1,5.
Nadelen:
- Bolvormige staaflagers zijn niet ontworpen voor radiale (parallelle) uitlijnfouten van de cilinder
- Bij het berekenen van de belasting moet rekening worden gehouden met het extra gewicht van het montageaccessoire.
PHS-serie
De PHS-serie van Mindman zijn bolvormige stangkoppen die worden gebruikt als bevestigingsaccessoires voor pneumatische cilinders, ook wel stangkoppenoog genoemd. Ze zijn ontworpen voor pneumatische cilinders die voldoen aan ISO 15552, 21287 of 6432. De serie heeft maten die voldoen aan de volledige ISO 8139-reeks, maar ook extra maten buiten deze reeks. Hij heeft een aansluiting met binnendraad en maten variërend van M3x0,8 tot M30x2 om te passen bij ons brede assortiment aan maten pneumatische cilinders. Het oog heeft een diameterbereik van 5-30 mm en kan worden gesmeerd met de standaard smeernippel. De bolvormige stangbevestiging maakt een kleine hoekafwijking mogelijk. Afhankelijk van de grootte kan deze een maximale statische radiale belasting aan van 108 kN, een dynamische radiale belasting van 72,3 kN en een dynamische axiale belasting van 38,8 kN.
