Referentie: PALO-130-10-22
Merk: Tameson

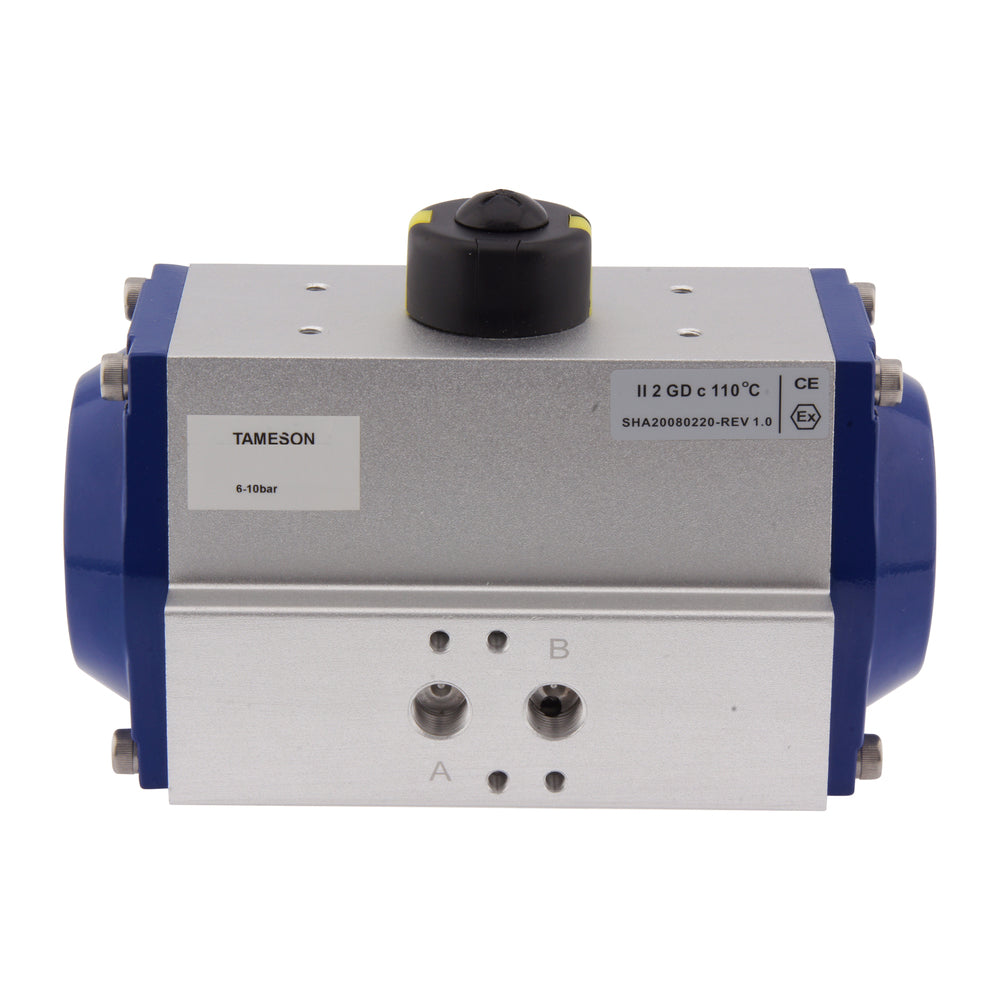

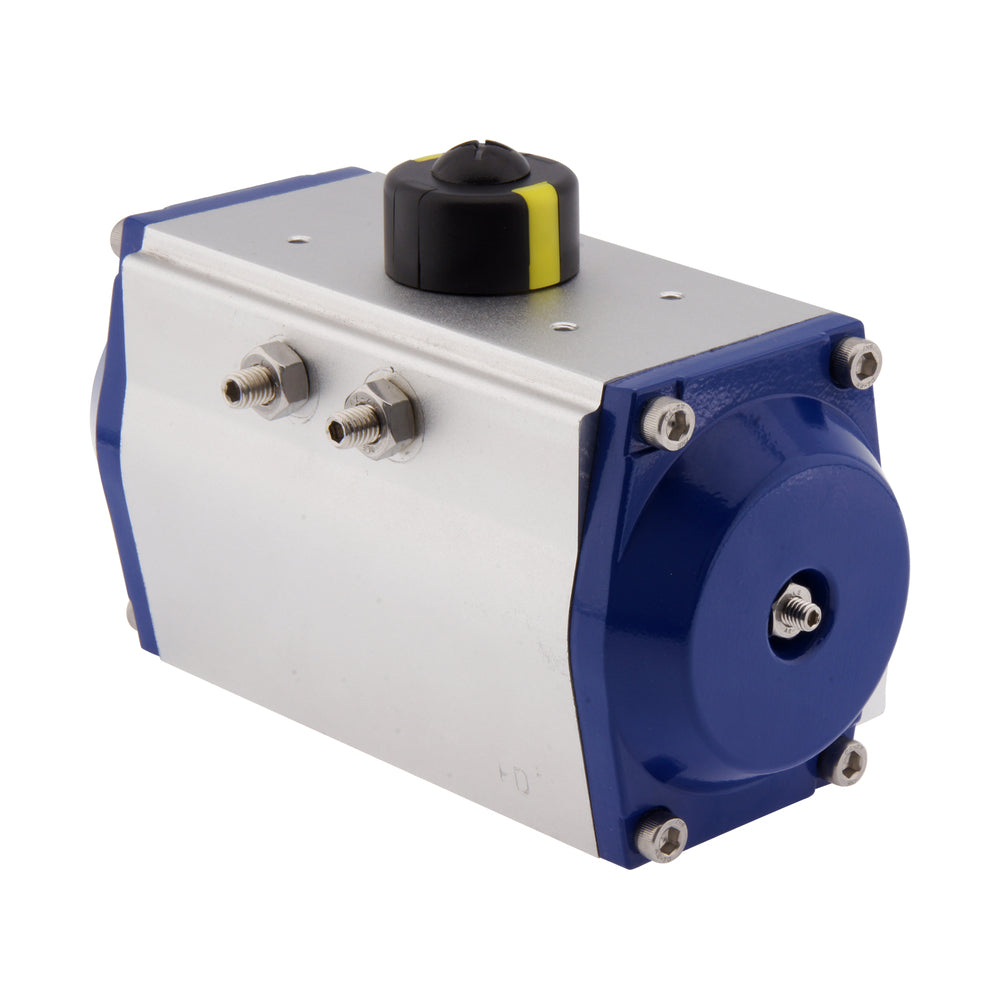

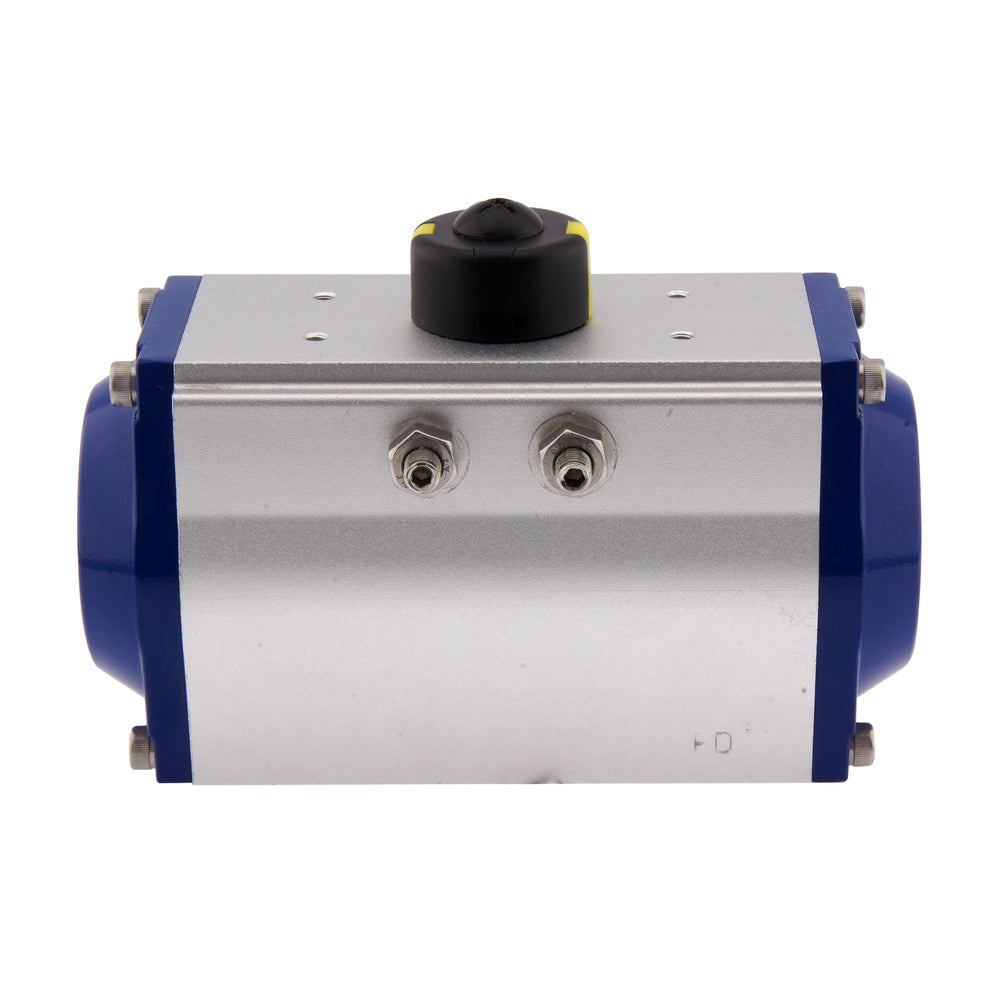

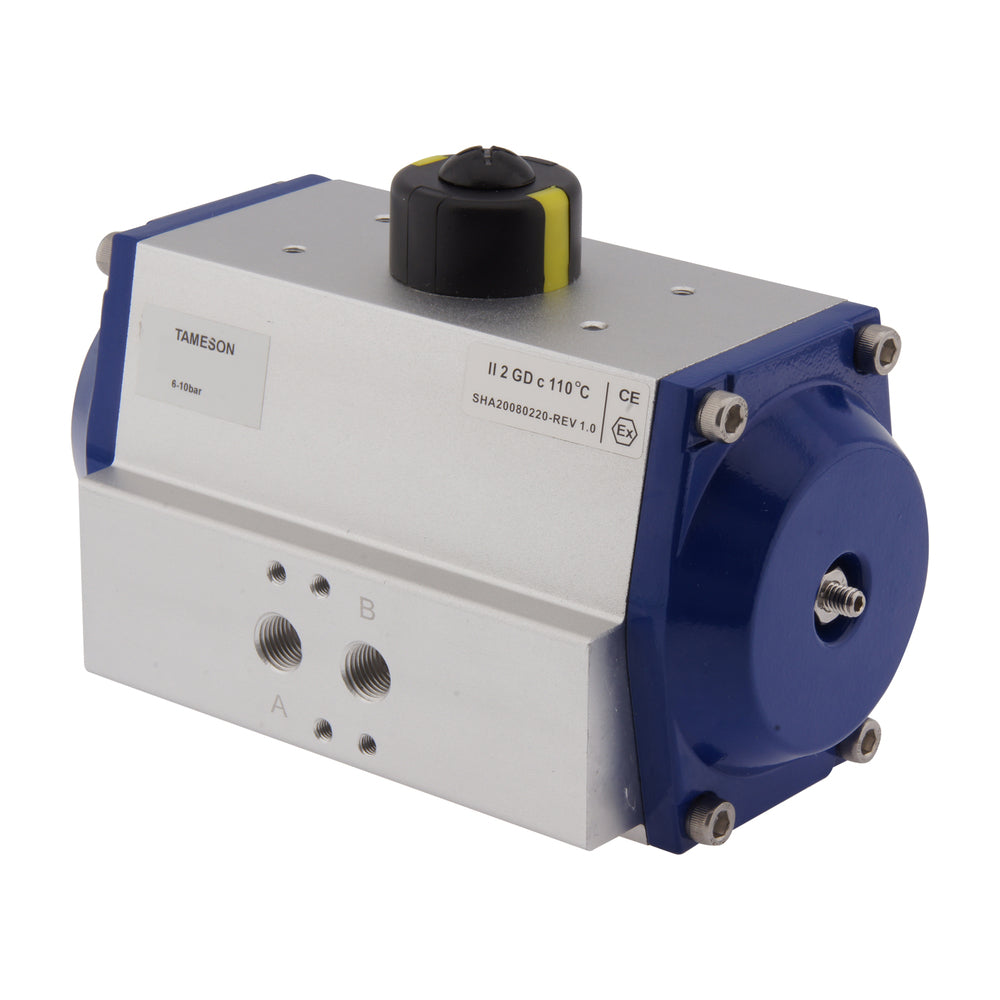

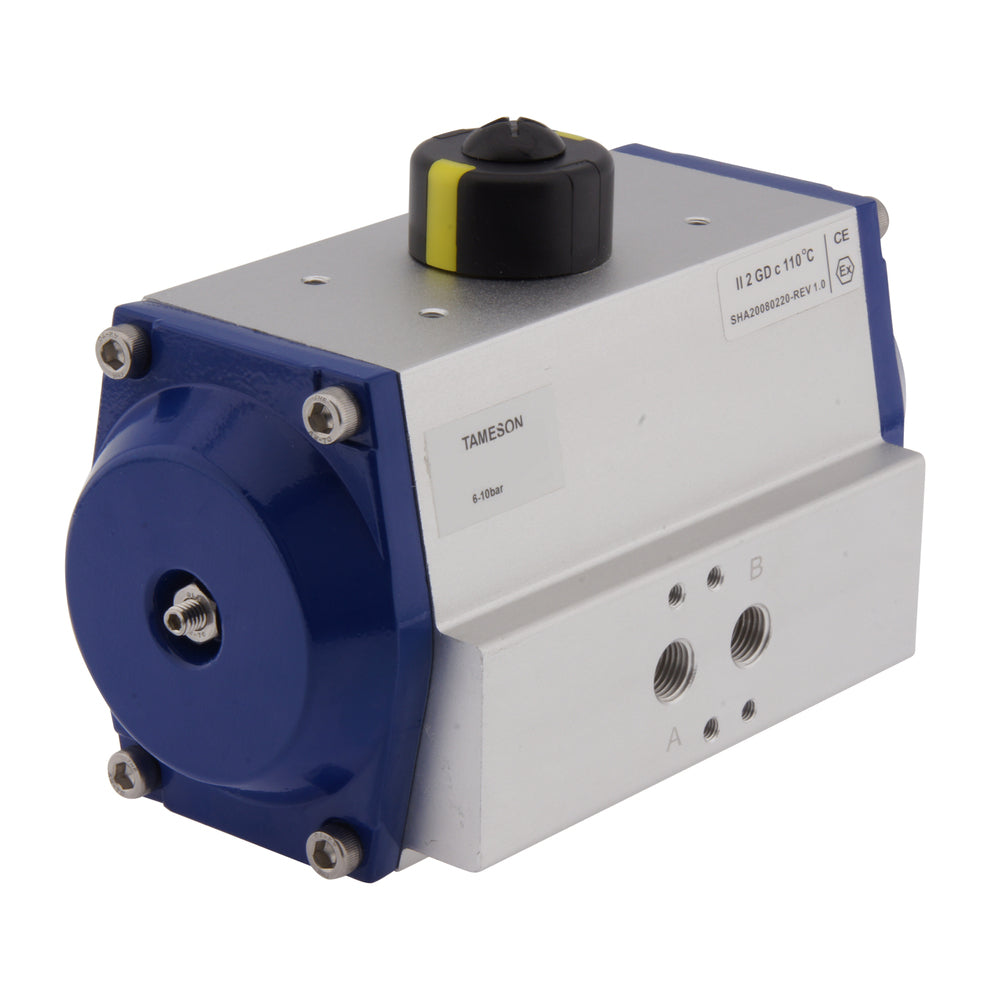

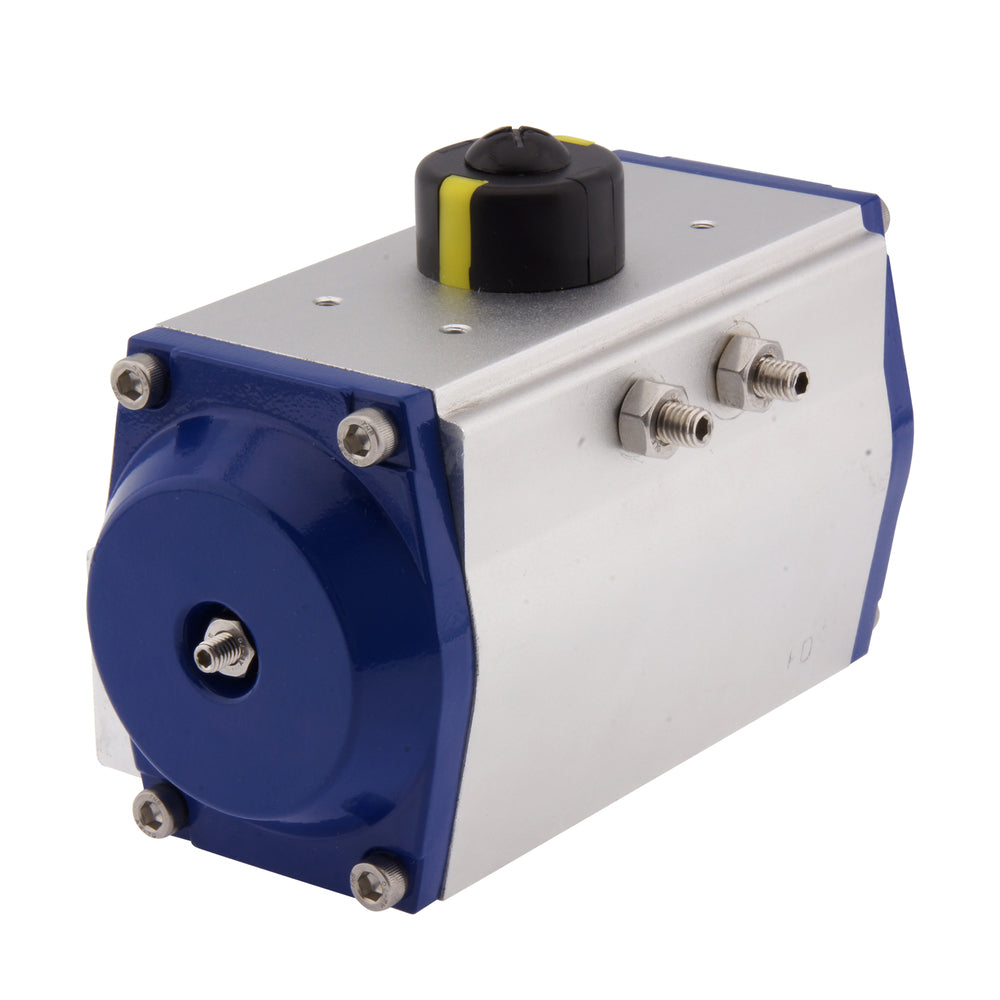

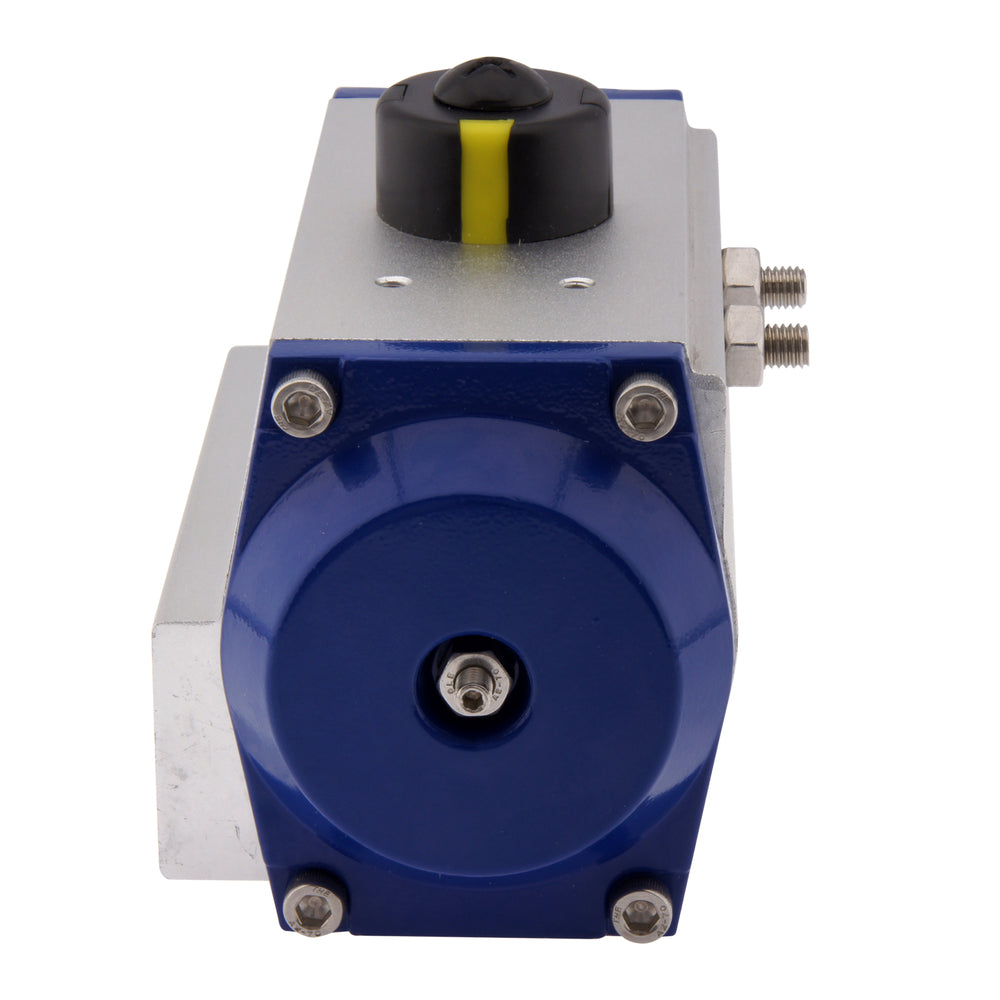

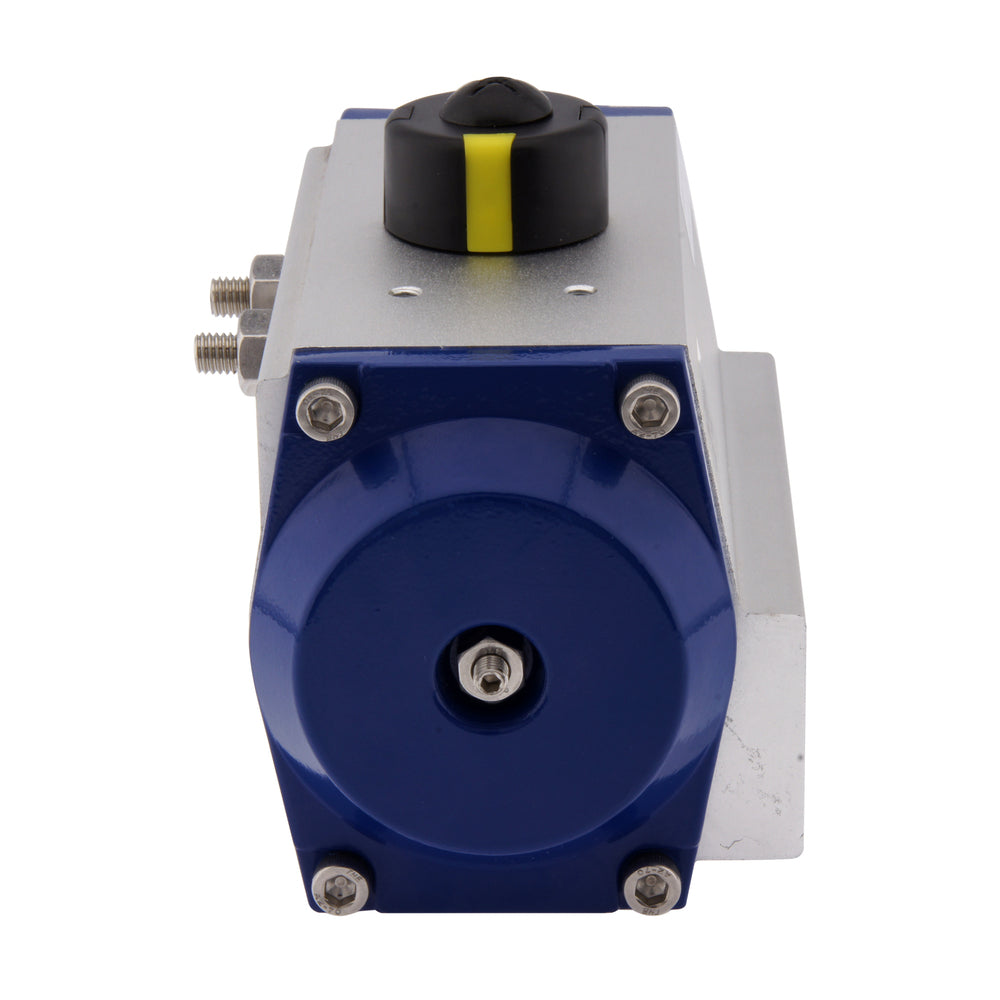

Met deze pneumatische actuator kunt u kwartslag (kogel of vlinder) kleppen bedienen met perslucht die 251,2 Nm koppel genereert bij 8 bar, maar hij heeft een stuurdrukvenster van 6-10 bar om het koppel te verhogen/verlagen. Compatibel met ISO 5211 F10 kleppen. Hij is veer open en heeft een betrouwbaar tandheugel systeem. Het omgevingstemperatuurbereik is -20°C tot 80°C en het heeft een ATEX-certificaat (EX II 2GD c). De actuator heeft G 1/4 inch luchtpoorten en een 1/4 inch Namur-interface om rechtstreeks een magneetventiel te monteren.

Bekijk alle
Normale prijs
€2.055,48
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€1.698,74
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 0 dagen. Maximaal 5 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

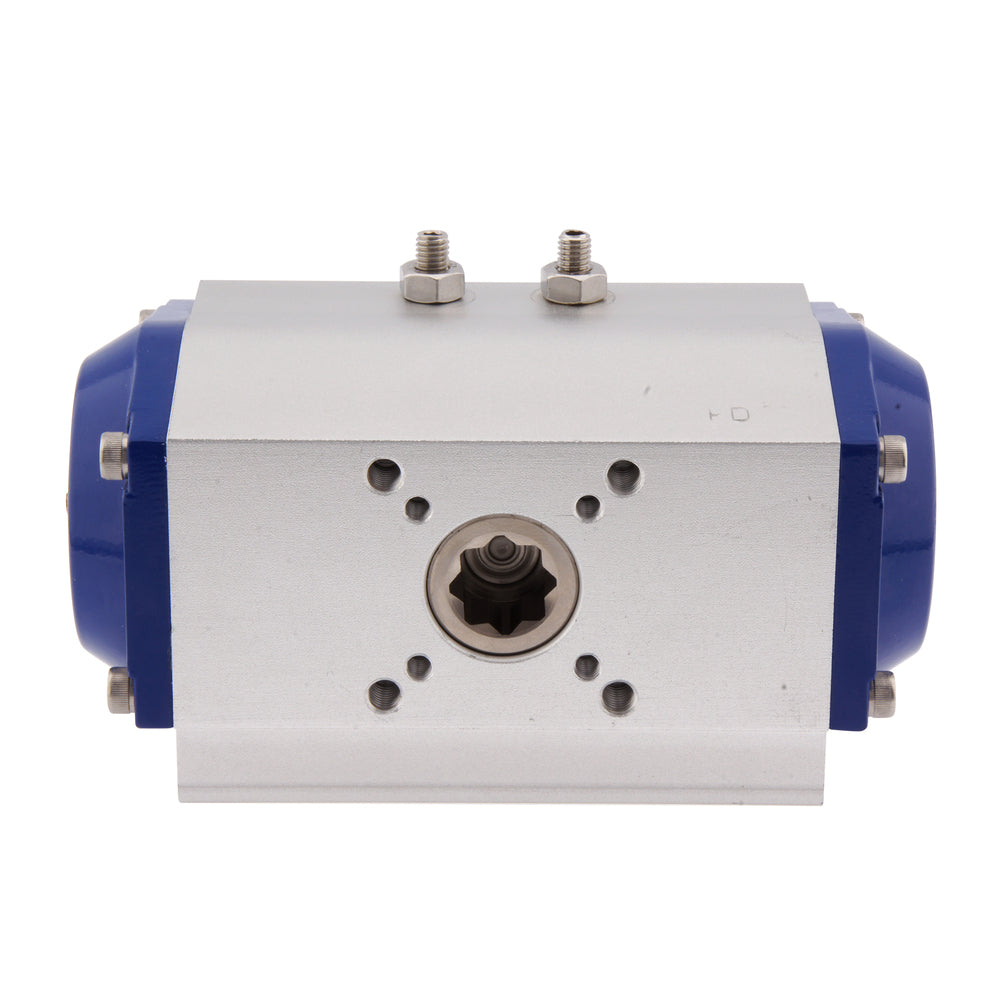

Door een pneumatische actuator toe te voegen aan een kogel- of vlinderklep met kwartslag, kunnen ze op afstand worden bediend met perslucht om de systeemautomatisering te verhogen. Pneumatische aandrijvingen zijn een betrouwbare oplossing om grotere kleppen te bedienen tegen relatief lage investeringskosten. Deze kleppen hebben gewoonlijk een ISO 5211 montageflens, zodat zij voorbereid zijn op een actuator. Deze actuator is compatibel met ISO 5211 F10 ventielen en heeft een 22 mm stervormige aansluiting voor vierkante aandrijfassen. De as kan met behulp van adapters worden verkleind. Controleer zorgvuldig het gegevensblad en de flensafmetingen van uw klep, want er zijn veel variaties op de markt. Deze actuator genereert 251,2 Nm koppel bij 8 bar, maar heeft een controledrukvenster van 6-10 bar om het koppel te verhogen/verlagen. De actuator is enkelwerkend, veer open om perslucht te besparen en keert automatisch terug naar de uitgangspositie in geval van lucht- of stroomuitval. Het is ontworpen met een betrouwbare aluminium tandheugel en rondsel. Door het gebruik van smoorkleppen op de uitlaatpoorten (na de magneetklep) kan de draaisnelheid worden aangepast. Deze actuators zijn duurzaam met een geanodiseerde aluminium behuizing en een aluminium deksel. Dankzij de NBR-afdichting is het temperatuurbereik -20°C tot 80°C. De actuator heeft G 1/4 inch poorten voor de luchttoevoer en -retour. We raden aan om een 1/4 inch Namur-magneetventiel rechtstreeks op de actuator te monteren om de luchttoevoer te regelen. Merk op dat 1/4 verwijst naar de Namur-maat van de klep, niet naar de poortmaat. Ook kan een positiecontrole- of eindschakelaarkast worden gemonteerd op de bovenkant van de actuator volgens VDI/VDE 3845. De actuator is ATEX-gecertificeerd (EX II 2GD c) en mag daarom worden gebruikt in omgevingen met explosiegevaar.

Voordelen:

  • Enkelwerkend bespaart perslucht en de klep keert terug naar de beginpositie in geval van lucht- of vermogensverlies.
  • Geschikt voor de meeste kwartslagkleppen met ISO 5211 F10.
  • Mogelijkheid tot directe montage van een Namur magneetventiel om fittingen en leidingen te beperken.
  • Optionele FKM-afdichting om de maximumtemperatuur te verhogen.
  • ATEX (EX II 2GD c) gecertificeerd voor explosieve omgevingen.
  • Snelle opening/sluiting.

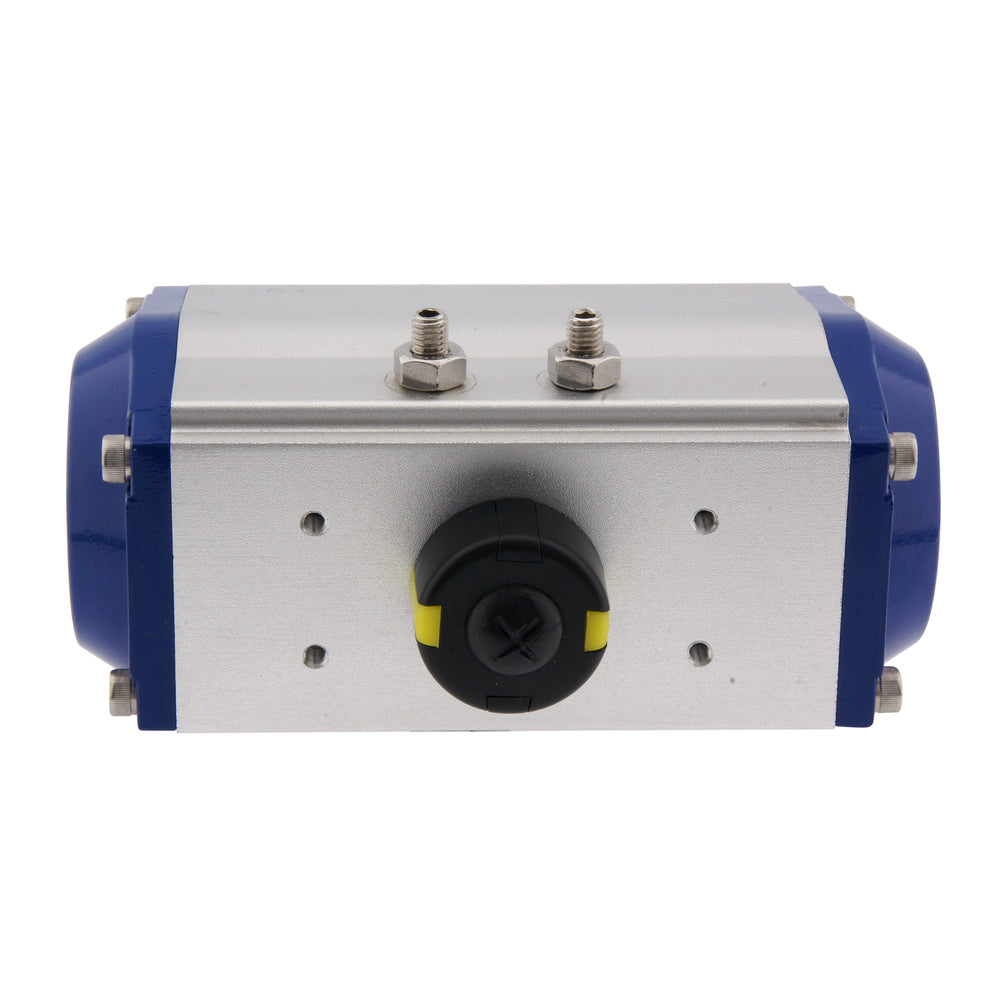

  • Mechanische indicator aan de bovenzijde toont de klepstand.
  • Kan worden uitgerust met een eindschakelaarkast.

Nadelen:

  • Enkelwerkende actuatoren geven minder controle dan dubbelwerkende actuatoren.
  • Vereist persluchtsysteem en een magneetventiel om de luchttoevoer te regelen.
  • Het energieverbruik is hoger dan bij elektrische aandrijvingen.

PAL-serie

Met de PAL kwartslag pneumatische actuators kunt u kogel- of vlinderkleppen bedienen met perslucht. Zij bieden een betrouwbare en robuuste oplossing om grotere kleppen te automatiseren tegen lagere investeringskosten dan elektrische actuators. Zij worden gemonteerd op kwartslagkleppen met een ISO 5211 bovenflens (van F03 tot en met F12). Met 8 verschillende lichaamsmaten genereren ze een koppelbereik van 9,92 Nm tot 901,8 Nm bij 8 bar. Ontworpen met een betrouwbare aluminium tandheugel en rondsel rotatie werking en ontworpen om ofwel enkelwerkend (veer open of veer dicht) of dubbelwerkend te zijn voor meer controle. Deze actuators zijn duurzaam met een geanodiseerde aluminium behuizing en een acetaalhars (maten 1-6) of aluminium (maten 12-130) deksel. Het standaard temperatuurbereik is -20°C tot 80°C met een NBR-afdichting, maar een optionele FKM-afdichting is verkrijgbaar voor een hogere maximumtemperatuur van 120°C (maten 1-6) of 150°C (maten 12-130). Alle kleppen hebben een G 1/4 inch Namur-interface volgens VDI/VDE 3845 met G 1/8 inch of G 1/4 inch schroefdraad. De actuator is geschikt voor explosieve omgevingen dankzij de ATEX-certificering (EX II 2GD c).


Let op: Geen bevestigingsmateriaal inbegrepen.
