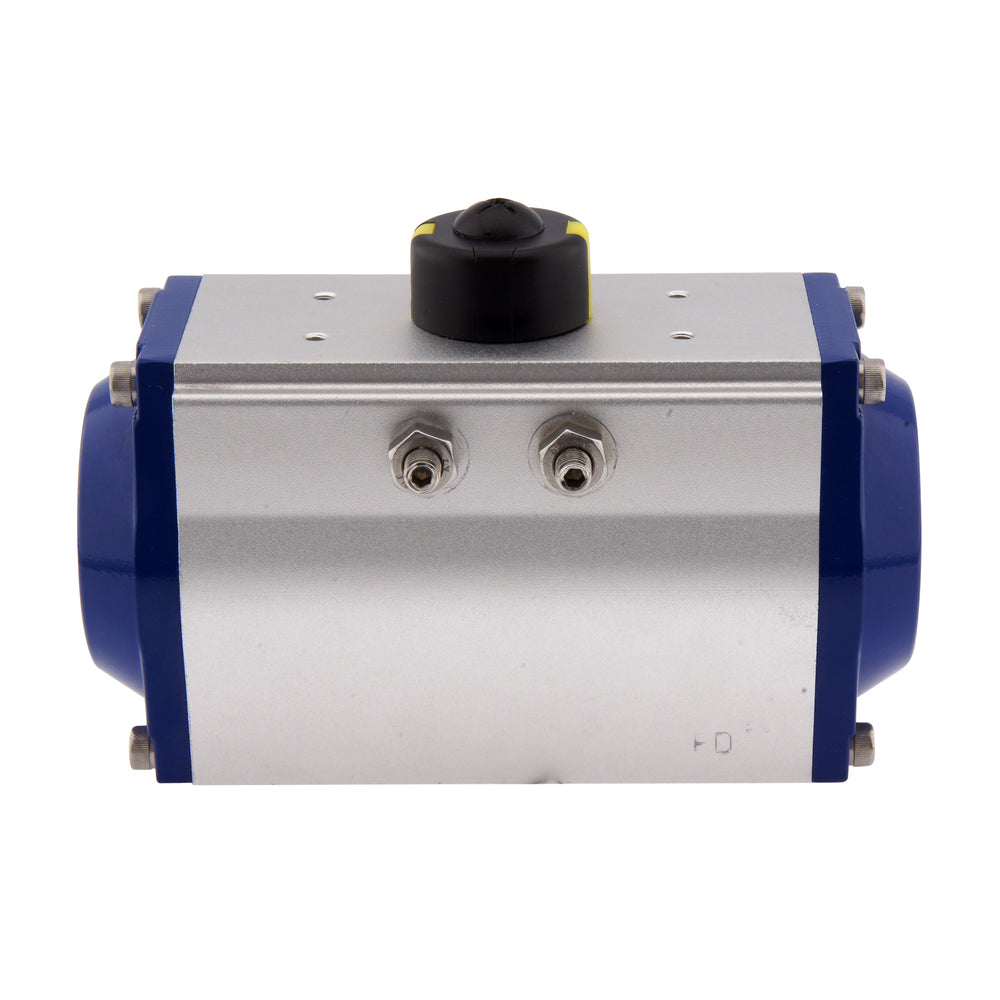

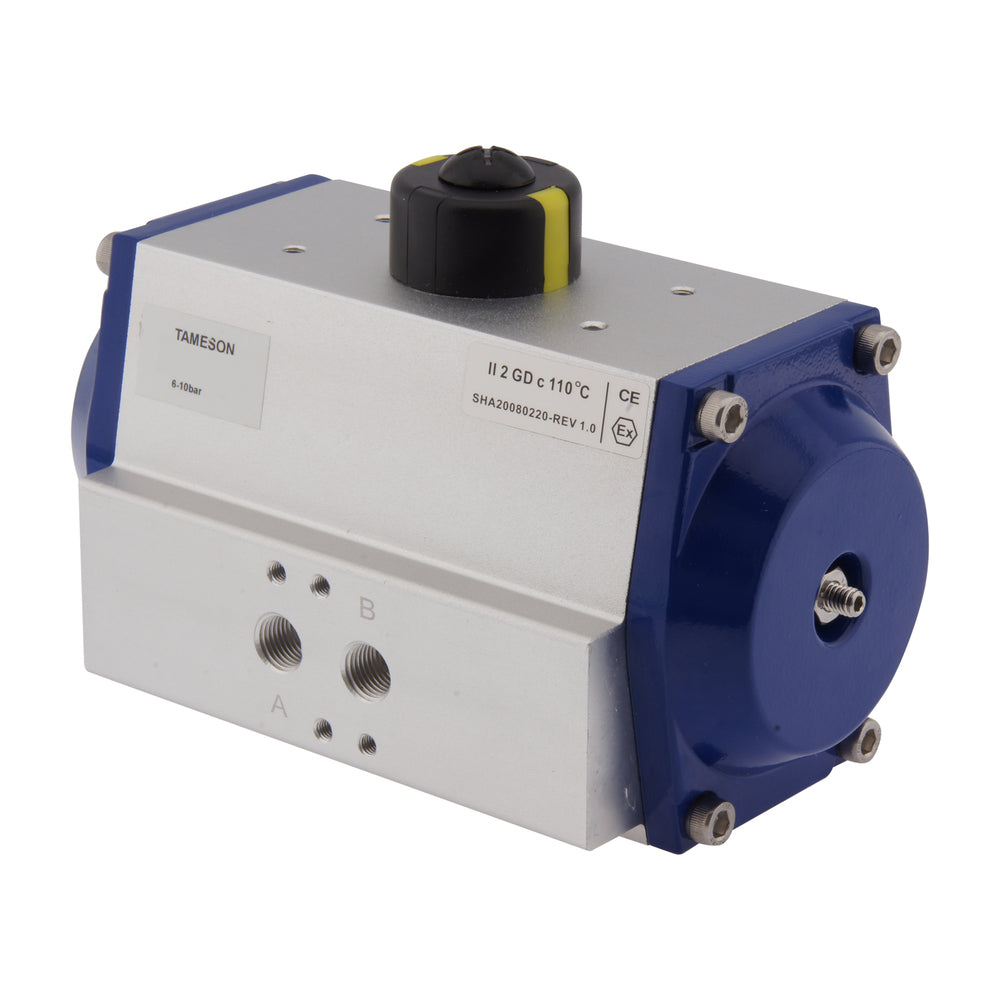

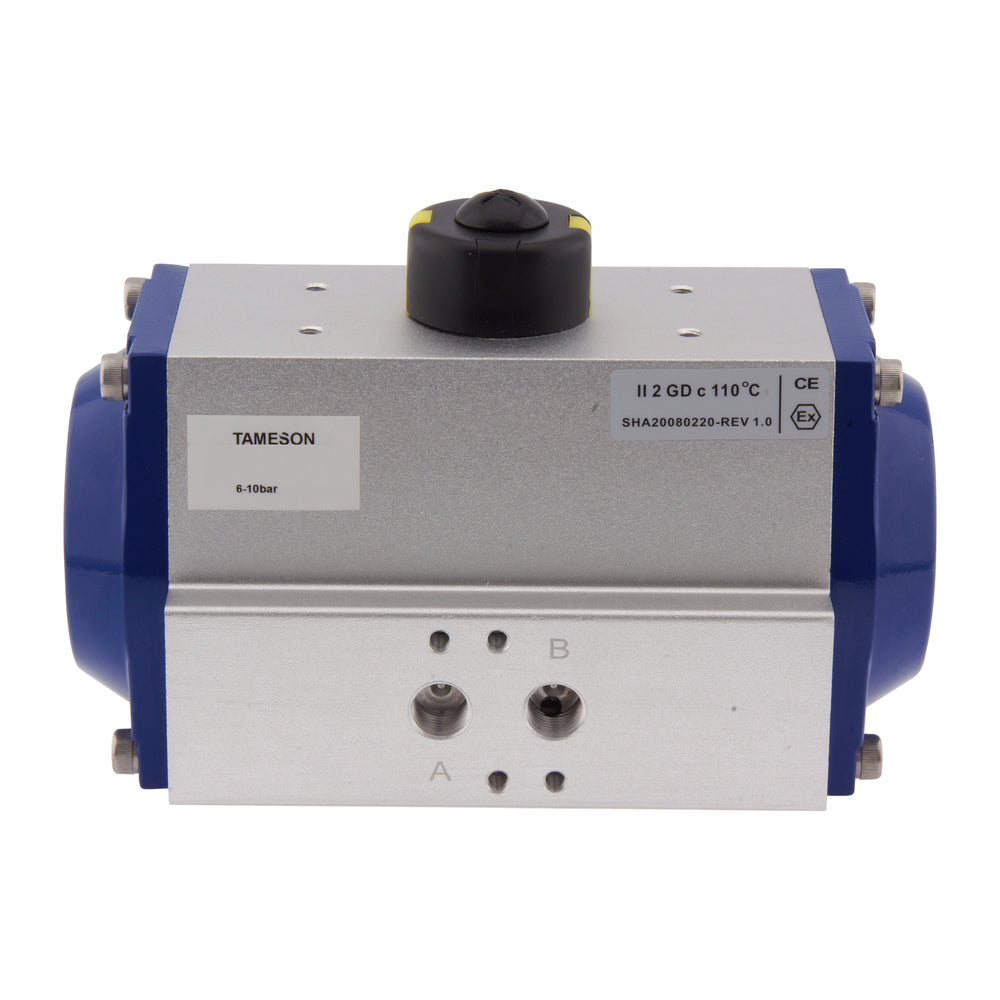

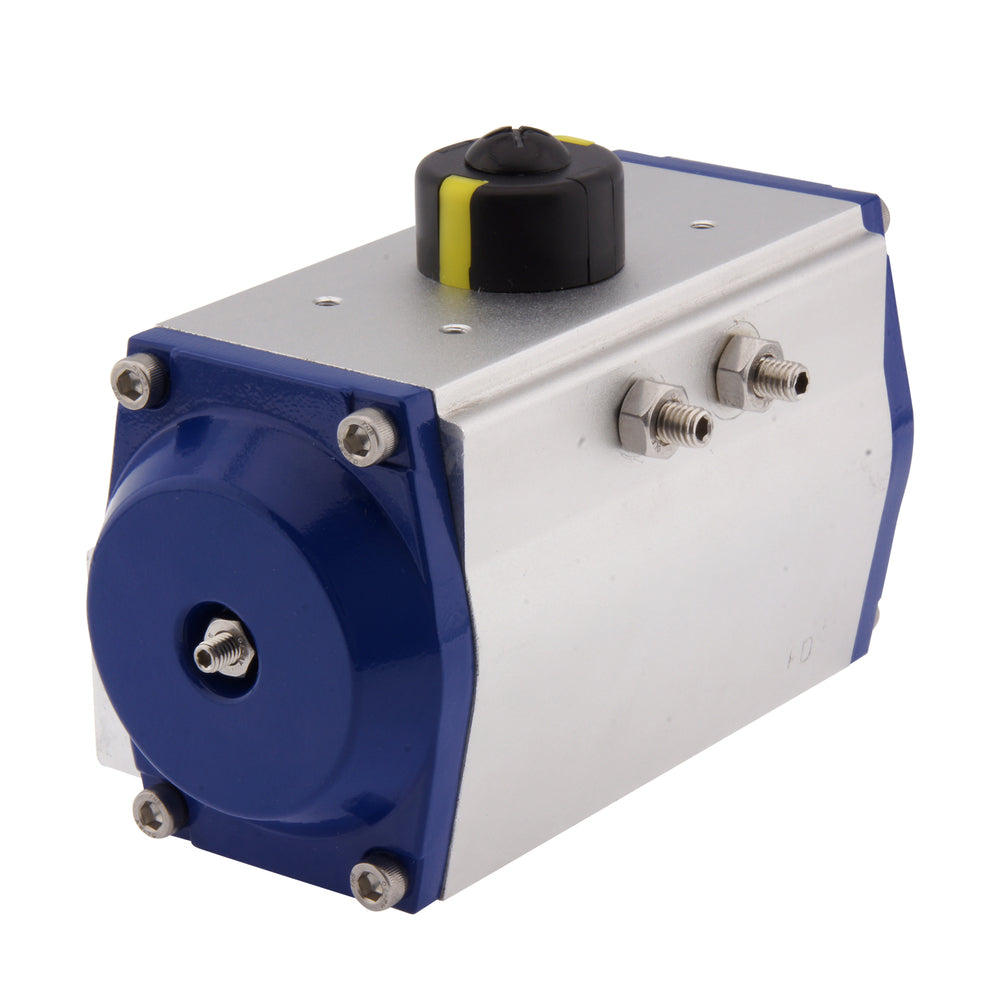

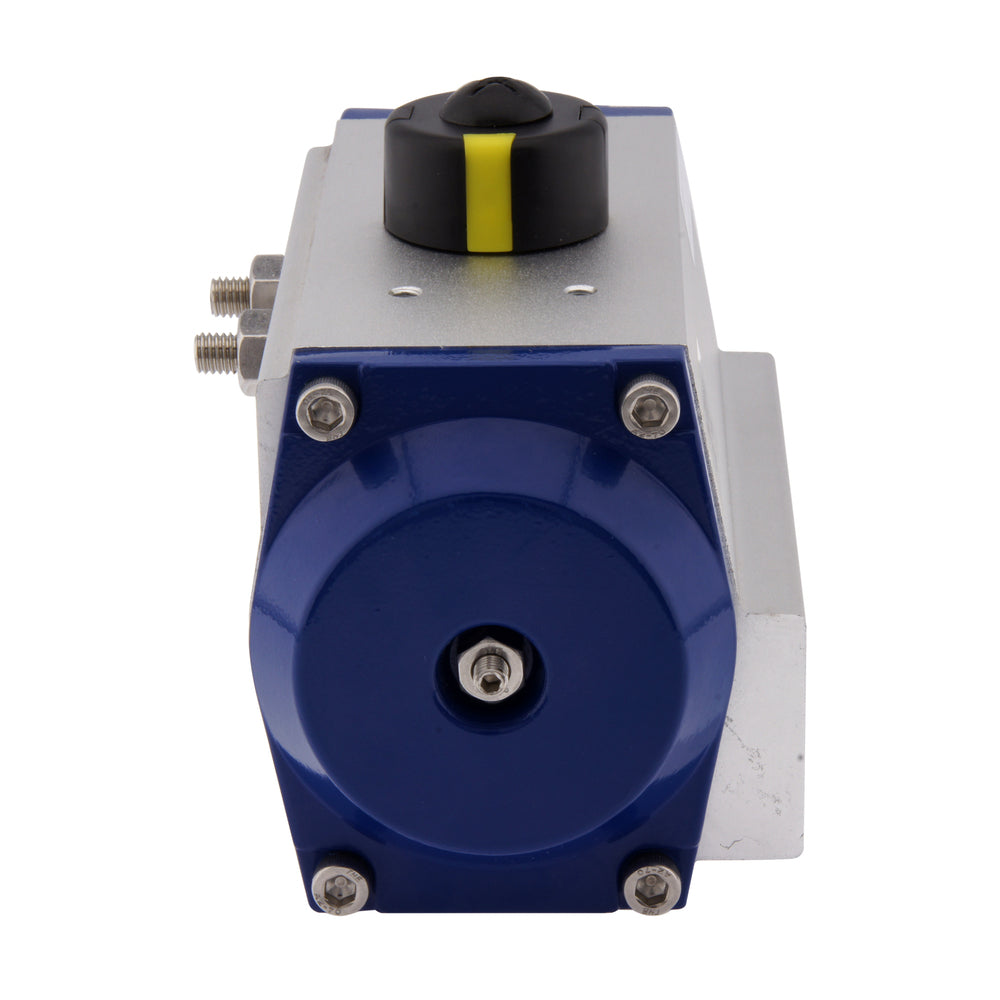

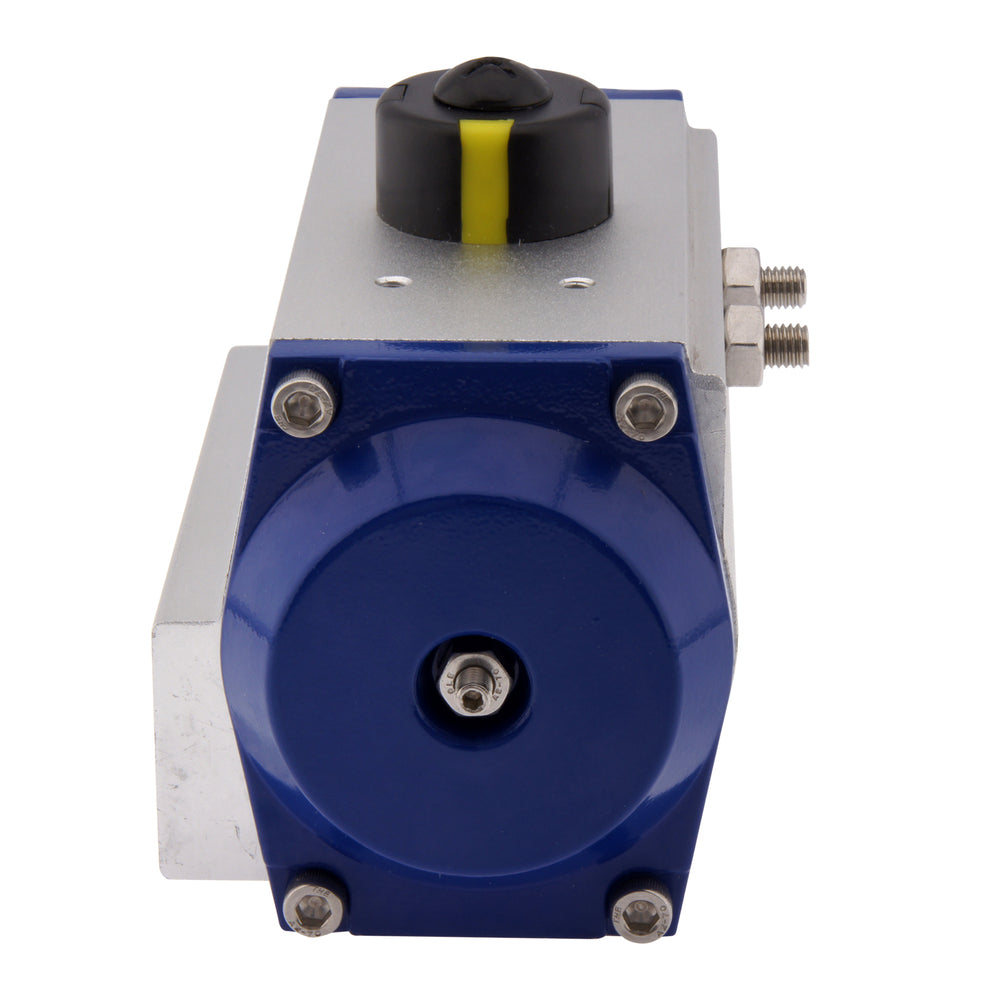

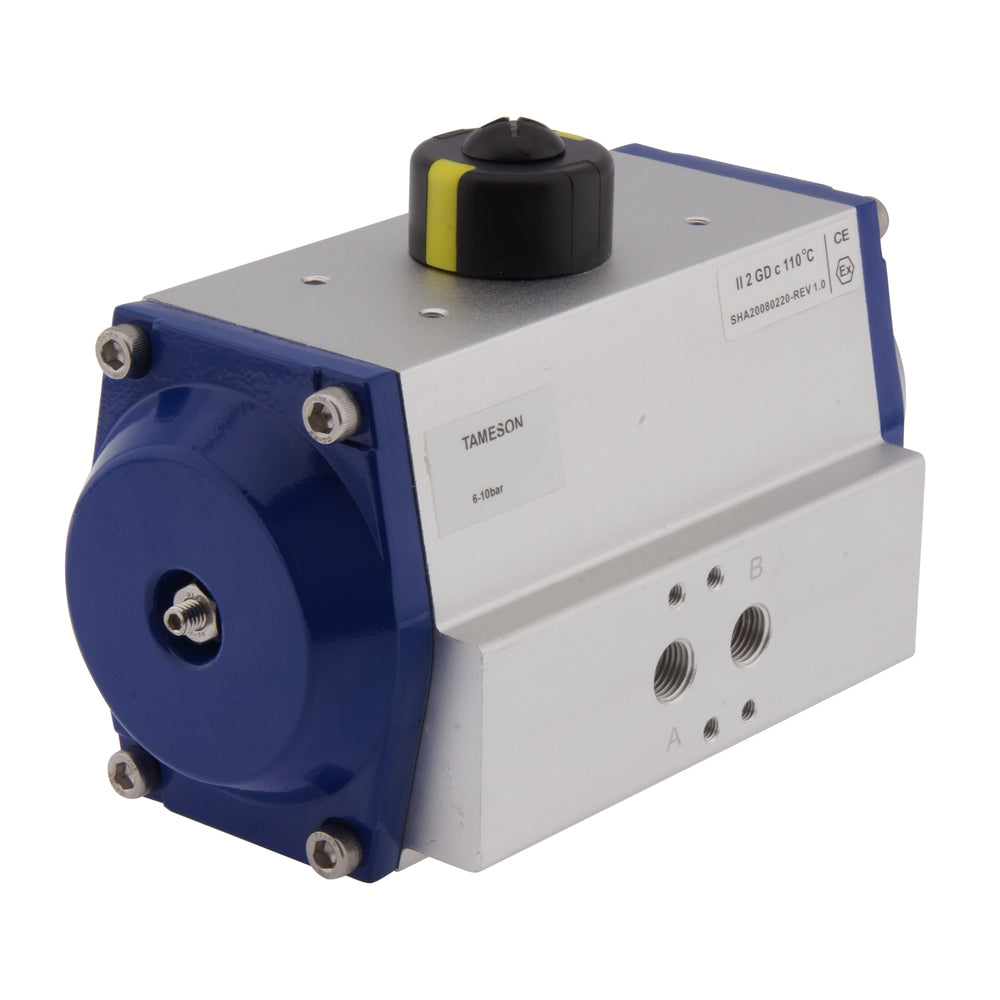

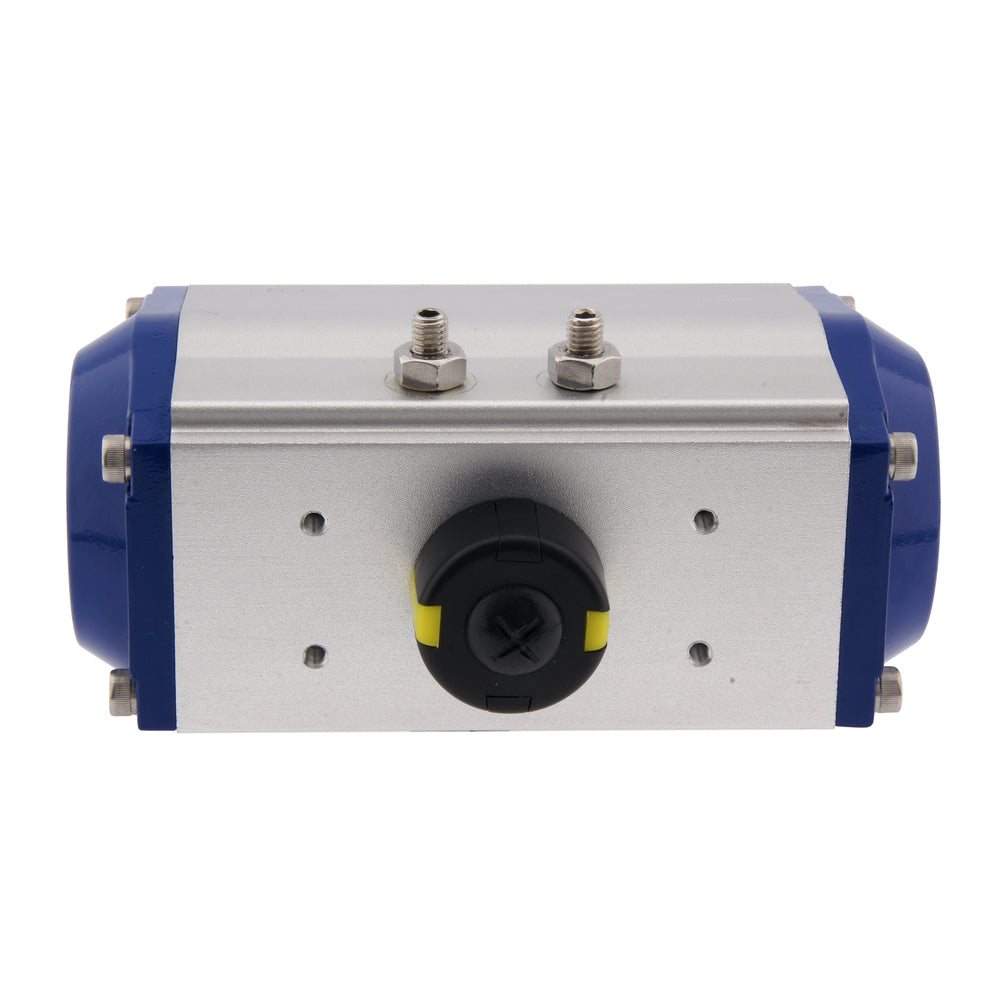

Pneumatische Actuator Veersluitend 55Nm ISO 5211 F07 11 mm PAL 025

Om processen te automatiseren wordt er vaak gekozen voor pneumatische actuator. Een pneumatische actuator is een betrouwbare oplossing om afsluiters te regelen met relatief lage investeringskosten. Met behulp van perslucht draait de actuator een kwartslag om de klep te openen of te sluiten. De actuator kan eenvoudig gemonteerd worden op een klep die beschikt over een ISO 5211 F05 of F07 montageflens. De actuator zal functioneren bij een ingangsdruk tussen de 6-10 bar. Bij 8 bar wordt er een koppel gegenereerd van 55 Nm. Raadpleeg de datasheet om te bepalen welke actuator geschikt is voor uw klep, er zijn namelijk verschillende varianten beschikbaar. Dit model is enkelwerkend veersluitend wat zorgt dat de actuator automatisch terugkeert naar haar startpositie wanneer de luchtdruk of spanning wegvalt. De actuator heeft een behuizing van geanodiseerd aluminium met deksels van aluminium. Vanwege de NBR afdichting is de actuator geschikt om in een ruimte geplaatst te worden met een omgevingstemperatuur tussen de -20°C en 80°C. Sluit de luchtslangen direct aan via de G 1/4&quot poorten of bevestig een 1/4&quot Namur magneetventiel direct op de actuator volgens standaard VDI/VDE 3845. Tevens is het mogelijk een positieregelaar of eindschakelbox boven op de actuator te monteren volgens de standaard VDI/VDE 3845. Dankzij de ATEX certificering (EX II 2GD c) is het mogelijk deze actuator in een potentieel exposieve omgeving te plaatsen.

Voordelen:

• Een enkelwerkende actuator bespaart perslucht en zorgt dat de afsluiter terugkeert naar haar startpositie in geval van het wegvallen van de perslucht of spanning.

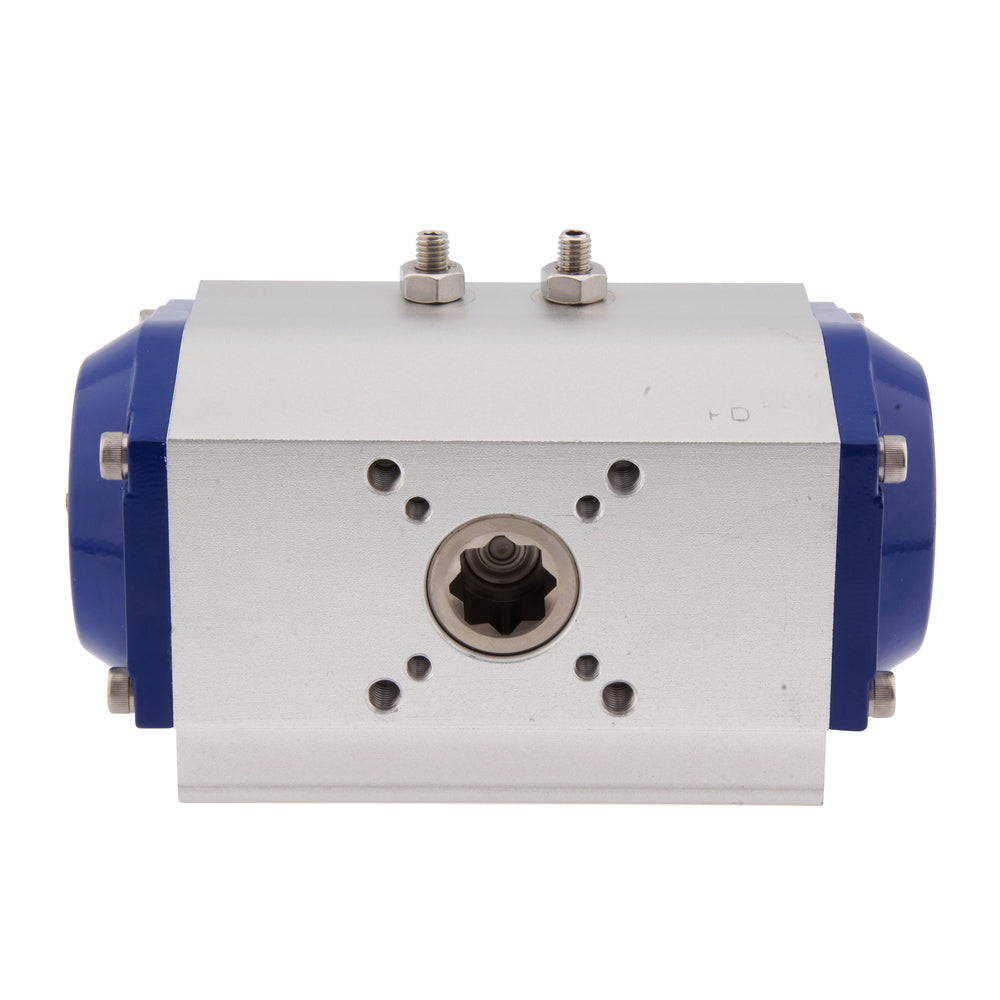

• Geschikt voor kleppen met een ISO 5211 F07 flens.
• Mogelijkheid om direct een Namur magneetventiel op de actuator te bevestigen om het aantal fittingen en slangen te verminderen.
• Optionele FKM afdichting voor een hogere omgevingstemperatuur 120°C (maten 1-6) of 150°C (maten 12-130).
• ATEX (EX II 2GD c) gecertificeerd voor gebruik in potentiële explosieve omgevingen.
• Opent en sluit snel.

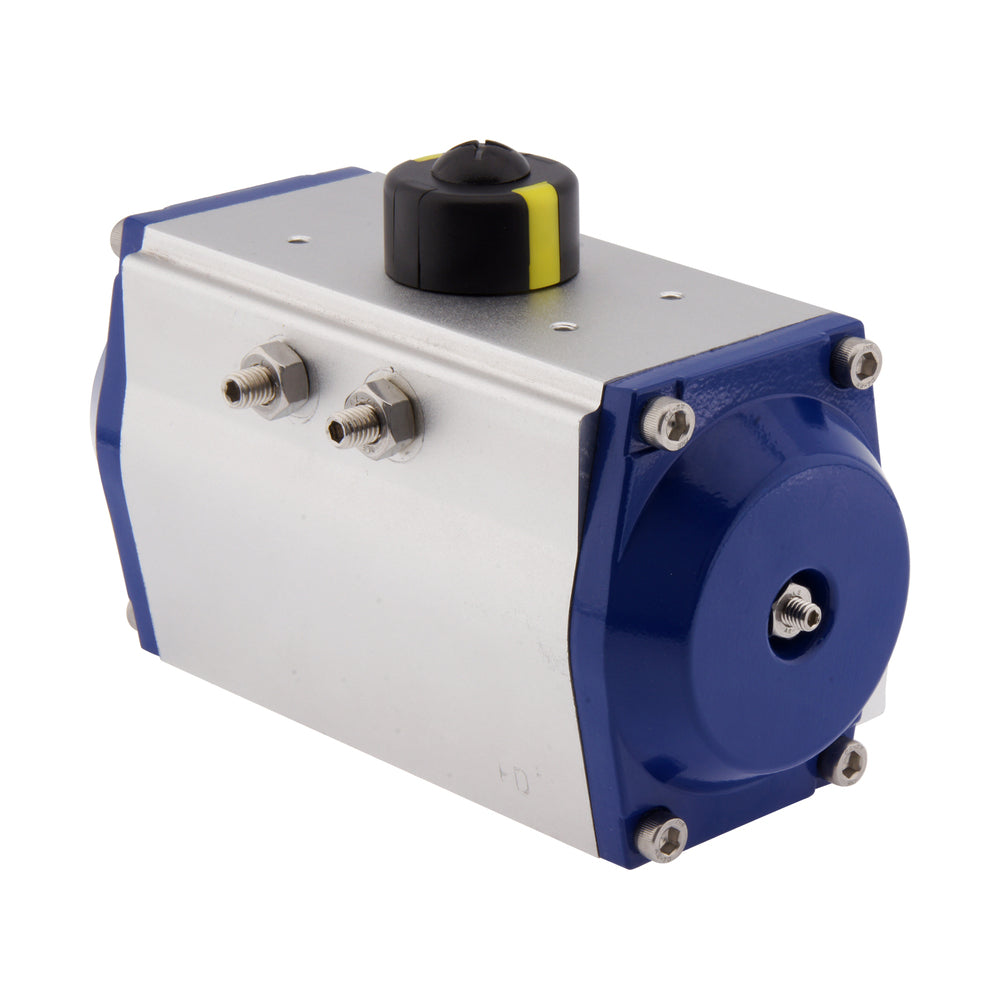

• Visuele indicator geeft de positie van de klep aan.
• Mogelijkheid om een eindschakelbox op de actuator te monteren.

Nadelen:

• Enkelvoudige werking resulteert in minder controle.
• Een persluchtsysteem is vereist en ook een magneetventiel is nodig om de luchtstroom te controleren.
• Het energieverbruik is hoger in vergelijking met elektrische actuatoren.

PAL Serie

De pneumatische actuatoren uit de PAL serie geven u de mogelijkheid om verschillende soorten kleppen met perslucht te regelen. PAL actuatoren zijn robuust en betrouwbaar en vergen een lage investering in vergelijking met volledig elektrische aansturing. Actuatoren uit de PAL serie kunnen op kleppen gemonteerd worden met een ISO 5211 flens (van F03 tot max. F12). Met 8 verschillende formaten generen de actuatoren bij een inlaatdruk van 8 bar een koppel van 9,92Nm tot 901,8Nm. Ontworpen met een betrouwbare aluminium tandheugel constructie om ofwel enkelwerkend (veergesloten of veer openend) of dubbelwerkend de klep een kwartslag te kunnen laten draaien. De actuatoren zijn samengesteld uit duurzame materialen. De behuizing bestaat uit geanodiseerd aluminium in combinatie met deksels van polyacetaal (maat 001-006) of aluminium (maat 012-130). De standaarduitvoeringen zijn geschikt voor omgevingstemperaturen tussen de -20°C en 80°C. Speciale versies met FKM afdichting zijn geschikt tot maximaal 120°C (maten 1-6) of 150°C (maten 12-130) is. Sluit de luchtslangen direct aan via de G1/8&quot of de G1/4&quot poorten of bevestig een 1/4&quot Namur magneetventiel direct op de actuator volgens standaard VDI/VDE 3845. Alle actuatoren uit de PAL serie zijn ATEX certificeerd (EX II 2GD c) wat zorgt dat deze actuatoren gebruikt mogen worden in potentiële exposieve omgevingen.
