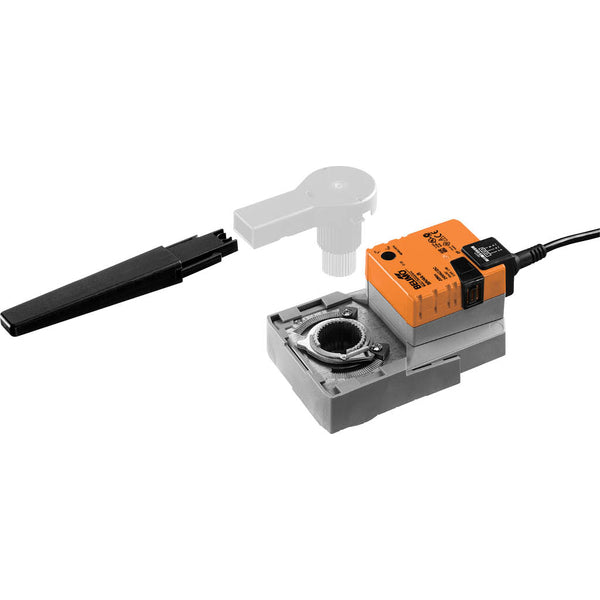

Ombouwactuator Modulerend 0-10/2-10V 24 V AC/DC 20Nm IP54 Belimo

Deze Belimo retrofit elektrische actuator is ontworpen voor het aansturen van kwartslagkleppen. De actuator levert een koppel van 20 Nm en kan de klep in 90 seconden openen/sluiten. Deze actuator heeft een voedingsspanning van 24 V AC/DC nodig en heeft een visuele positioneringsindicator om de klepstand duidelijk te zien. De actuator maakt gebruik van het MP-Bus communicatieprotocol en geeft positieterugkoppeling in het bereik van 0-10 V of 2-10 V, waardoor een nauwkeurige regeling en nauwkeurige bewaking van de positie mogelijk is binnen het gespecificeerde spanningsbereik. De actuator wordt gemonteerd op een kwartslagklep met een ISO 5211 F03, F04 EN F05 flens. De actuator heeft een duurzame kunststof behuizing en is IP54 beschermd. Deze actuator kan werken bij omgevingstemperaturen tussen 0 en 50 °C (32 en 122 °F). De actuator wordt geleverd met een voedingskabel van 1 meter.

De actuator is uitgerust met overbelastingsbeveiliging, heeft geen eindschakelaars nodig en stopt automatisch wanneer de eindaanslag wordt bereikt. Handmatig overschakelen is mogelijk met een drukknop, die de versnellingsbak uitschakelt zolang de knop ingedrukt is of vergrendeld blijft. De actuator kan rechtstreeks op de roterende of vlinderklep worden gemonteerd met een montageflens. De montagerichting ten opzichte van de klep kan worden geselecteerd in stappen van 90°. De actuator wordt verbonden met een 0-10 V stuursignaal en beweegt naar de positie die door het signaal wordt bepaald. De spanningsmeting wordt zowel gebruikt voor visuele weergave van de klepstand binnen het bereik van 0,5% tot 100% als voor een stuursignaal voor andere actuatoren. In busbedrijf ontvangt de actuator zijn digitale besturingssignaal van de bovenliggende regelaar via de MP-Bus en beweegt hij naar de gedefinieerde positie. De U-aansluiting dient als communicatie-interface zonder een analoge meetspanning te leveren. De draaihoek kan worden aangepast met mechanische eindaanslagen.

Voordelen:

• De actuator kan op de klep worden gemonteerd via de ISO 5211 F03, F04 EN F05 flens.
• Modulerende actuator met een besturingssignaal van 0-10 V/2-10 V
• Handmatige override
• De actuator is beveiligd tegen overbelasting
• Eenvoudige directe montage
• Visuele positie-indicator

Nadelen:

• De tijd tot openen/sluiten van 90 s is traag voor sommige toepassingen
