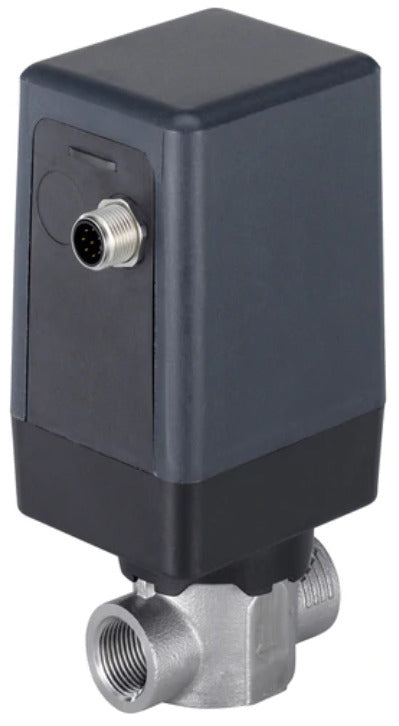

NPT 3/8 Inch Roestvrij Staal 24VDC 2-Weg Open/Close Klepafsluiter 3280 268606

NPT 3/8 Inch Roestvrij Staal 24VDC 2-Weg Open/Close Klepafsluiter 3280 268606
Referentie: 268606
Merk: Burkert

Bürkert 2/2-weg klepafsluiter (type 3280) met NPT 3/8 inch binnendraad aansluitingen. Ontworpen voor open/dicht debietregeling. Normaal open (spanning = dicht), en geen verschildruk vereist. Voor mediatemperaturen van 0 tot 70°C bij een verschildruk van 0 tot 6 bar. Behuizing van RVS met NBR afdichting en een 4 mm doorlaat. De Kv-waarde is 0.5 m3/h. De klep wordt elektrisch bediend met een 24 V DC voedingsspanning.


Bekijk alle
Opmerking: product kan niet worden geretourneerd
Normale prijs
€653,39
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€539,99
excl BTW

Op voorraad +11 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 11 dagen. Maximaal 1 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75,00
Verwachte levering binnen 12 werkdagen

Beschrijving
Specificaties
Downloads

Dit is een normaal open (spanning = dicht) Bürkert klepafsluiter (type 3280). Het heeft een binair ingang en uitgang, wat betekent dat het volledig sluit wanneer er spanning wordt toegepast en volledig opent wanneer er geen spanning wordt toegepast. Het vereist geen verschildruk om te worden bediend.

De 2-weg klep heeft binnendraad conisch (NPT) 3/8 inch binnendraad aansluitingen en een interne doorlaat van 4 mm. Dit resulteert in een Kv-waarde van 0.5 m3/h (Cv-waarde 0.578 GPM). Gebruik onze Kv-calculator om de optimale Kv-waarde voor uw druk en debiet te bepalen.

De hoekbeweging van de motor wordt omgezet in een lineaire beweging met behulp van een schroefspindel die stijf verbonden is met de spindel van de klep. De klepspindel is verbonden met een regelkegel die de grootte van de doorlaat beïnvloedt. De elastomeerafdichting is rechtstreeks verbonden met de regelkegel, zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. De positie van de klepafsluiter wordt bediend door een stappenmotor en behoudt een positie met minimaal vermogensverlies. Dit maakt deze klep zeer energiezuinig.

De klep wordt elektrisch bediend met een 24 V DC voedingsspanning. De elektrische aansluiting op de actuator is een 8-pins mannelijke M12-stekker.

Het kan worden gebruikt voor mediatemperaturen van 0 tot 70°C bij een druk van 0 tot 6 bar. De behuizing is gemaakt van RVS en heeft NBR afdichting.

De klep heeft 2.5 seconden nodig om van volledig open naar volledig gesloten positie te gaan. De stroming gaat onder de zitting. Ze zijn geschikt voor de regeling van schone media die niet reageren met de behuizing en afdichtingsmaterialen. De omgevingstemperatuur varieert van -10 tot 60°C. Raadpleeg de handleiding voor de juiste bedrijfscyclus binnen het temperatuurbereik.

Voordelen:

  • Snelle reactietijd
  • De actuator heeft een energiebesparende functie
  • Behuizing bestand tegen corrosieve en agressieve media dankzij het ontwerp van roestvrij staal
  • LED-display geeft de positie van de klep aan

Nadelen:

  • Gevoelig voor vuil, dus er moet een filter worden geplaatst stroomopwaarts (≤ 0.3 mm)

3280 serie

De Burkert serie 3280 is ontworpen voor het regelen van de debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de lichamen en afdichtingsmaterialen, mogen worden geregeld. Deze gemotoriseerde klepafsluiters zijn ideaal voor proportionele debietregeling met doorlaten variërend van 2 tot 10 mm. De hoekbeweging van de motor wordt omgezet in een lineaire beweging met behulp van een schroefspindel die stijf verbonden is met de spindel van de klep. De klepspindel is verbonden met een regelkegel die de grootte van de doorlaat beïnvloedt. De elastomeerafdichting is rechtstreeks verbonden met de regelkegel, zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. Deze zijn geschikt voor bedrijfsdrukken variërend van 0 tot 6 bar en mediatemperaturen variërend van 0 tot 70 °C. Type 3280 is verkrijgbaar als een standaard AAN/UIT of proportionele klep, als een versie met geïntegreerde positioner en als een versie met geïntegreerde procesbesturing. Deze regelkleppen zijn verkrijgbaar in roestvrij staal en messing ontwerp.
