NPT 3/4 inch Messing 24 V DC 2-Weg Proportioneel geïntegreerde klepstandsteller Disc Klep 3285 278510

NPT 3/4 inch Messing 24 V DC 2-Weg Proportioneel geïntegreerde klepstandsteller Disc Klep 3285 278510
Referentie: 278510
Merk: Burkert

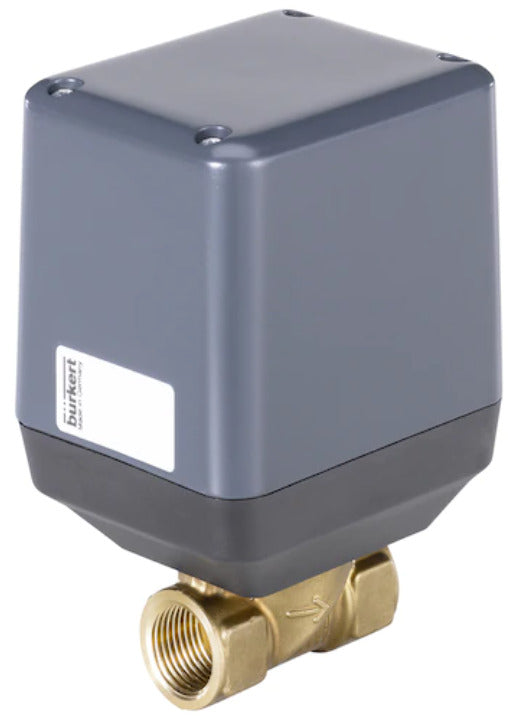

Bürkert 2/2-weg disc klep (type 3285) met NPT 3/4 inch binnendraad poorten. Ontworpen voor proportionele stroomregeling met een geïntegreerde klepstand regelmodule. Geschikt voor media temperaturen van 0 tot 70°C bij een drukverschil van 0 tot 6 bar. Behuizing van messing met oxide ceramics/FKM afdichting en een doorlaat van 15 mm. De Kv-waarde is 5.4 m3/h. De klep wordt elektrisch bediend met een 24 V DC voedingsspanningen te regelen met een 4-20 mA ingangssignaal en gebruikt veldbus CANopen als protocol. De geïntegreerde elektronica geeft een output (feedback) signaal van 4-20 mA.


Bekijk alle
Opmerking: product kan niet worden geretourneerd
Normale prijs
€733,25
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€605,99
excl BTW

Op voorraad +11 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 11 dagen. Maximaal 1 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75,00
Verwachte levering binnen 12 werkdagen

Beschrijving
Specificaties
Downloads

Deze Bürkert regelklep met proportionele regeling heeft een geïntegreerde klepstandsteller. Dit betekent dat de klep automatisch de waarde van het regelsignaal omzet naar de  corresponderende klep-positie. Voor de instelwaarde moet een ingang 4-20 mA worden gebruikt. De stand van de klep kan worden gecontroleerd door een 4-20 mA uitgang. Deze versie gebruikt een Fieldbus (CANOpen) communicatieprotocol voor de configuratie. Als u een externe procesparameter zoals een temperatuur wilt regelen, heeft u een extra regelaar nodig die de instelwaarde voor de klep bepaalt. Alternatief kunt u de  ‘process control’ versie nemen waar deze PID regelaar al geïntegreerd is in de klep.

Deze 2-weg klep heeft 3/4 inch binnendraad en een inwendige opening van 15 mm. Dit resulteert in een Kv-waarde van 5.4 m3/h. Gebruik onze Kv-calculator om de optimale Kv-waarde voor druk en debiet te bepalen.

De Bürkert 3285 klep heeft twee oxidekeramiek schijven met beide een opening. Door de regelschijf te draaien, overlappen de openingen en is doorstroming mogelijk. De mate van overlap bepaalt het debiet. De regelschijf wordt aangedreven door een stappenmotor en houdt een positie vast met minimaal vermogensverlies. Dit maakt deze klep zeer energiezuinig.

De klep wordt elektrisch bediend met een 24 V DC voedingsspanning. De elektrische aansluiting is een 8-pin male M12 plug.

Deze regelklep kan worden gebruikt voor media-temperaturen van 0 tot 70°C bij een druk van 0 tot 6 bar. De behuizing is gemaakt van messing en de afdichtingen zijn van oxide ceramics/FKM.

De klep heeft 4 seconden nodig om van volledig open naar volledig gesloten te gaan. De stroom gaat boven de zitting. De regelklep is geschikt voor het regelen van schone media die niet reageren met de behuizing en afdichting. De omgevingstemperatuur mag variëren van -10 tot 60°C. Raadpleeg de handleiding om de juiste inschakelduur binnen het temperatuurbereik te vinden.

Voordelen:

  • Snelle reactietijd
  • Uitgerust met een geïntegreerde klepstandsteller
  • Actuator heeft een energiebesparende functie

Nadelen:

  • Gevoelig voor vuil, we raden aan om stroomopwaarts een filter aan te brengen (≤ 0,3 mm)

3285 serie

De Burkert-serie 3285 is ontworpen voor het regelen van het debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de behuizing en afdichtingsmaterialen, kunnen worden gebruikt. De klep maakt gebruik van een keramische schijf om de maat van de opening te veranderen. De maximale opening varieert van 8 tot 25 mm. Er zijn twee schijven, één fungeert als klepzitting en beweegt niet, terwijl de andere roteert en de diameter van de opening verandert. De kleppen zijn geschikt voor een werkdruk van 0 tot 6 bar en mediatemperaturen van 0 tot 70°C. Type 3285 is leverbaar als standaard open/dicht of proportioneel ventiel, als versie met geïntegreerde positie regeling en als versie met geïntegreerde procesregelaar. Deze zijn verkrijgbaar in roestvrij staal en messing uitvoering.
