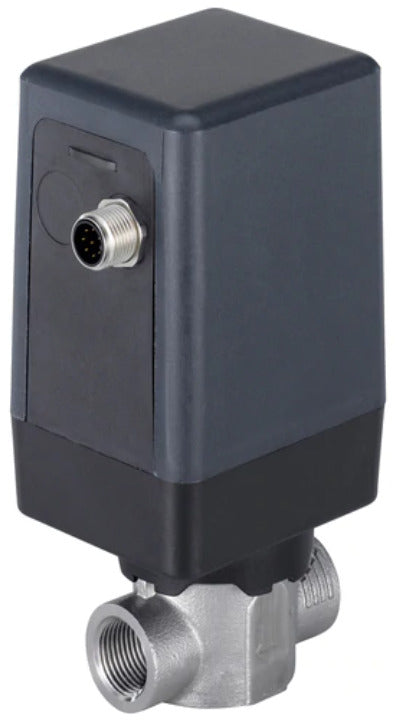

NPT 1/4 Inch Roestvrij Stalen 24VDC 2-Weg Proportionele Geïntegreerde Procesbesturing Klepafsluiter 3280 287847

NPT 1/4 Inch Roestvrij Stalen 24VDC 2-Weg Proportionele Geïntegreerde Procesbesturing Klepafsluiter 3280 287847
Referentie: 287847
Merk: Burkert

Bürkert 2/2-weg regelklep (type 3280) met NPT 1/4 inch binnendraadpoorten. Ontworpen voor proportionele debietregeling met een geïntegreerde procesregelaar. Voor mediatemperaturen van 0 tot 70°C bij een verschildruk van 0 tot 6 bar. Behuizing van roestvrij staal met FKM-afdichting en een doorlaat van 3 mm. De Kv-waarde is 0,3 m3/h. De klep wordt elektrisch bediend met een voedingsspanning van 24 V DC, aangestuurd met twee ingangssignalen; een setpoint proceswaarde 4-20 mA signaal en een proceswerkelijke waarde 4-20 mA signaal geleverd door een externe sensor. Het maakt gebruik van het veldbus buS-protocol voor parametrisering. De geïntegreerde elektronica geeft een uitgang (feedback) 4-20 mA signaal.


Bekijk alle
Opmerking: product kan niet worden geretourneerd
Normale prijs
€763,50
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€630,99
excl BTW

Op voorraad +8 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 8 dagen. Maximaal 1 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: Gratis
Gratis voor bestellingen > €75,00
Verwachte levering binnen 9 werkdagen

Beschrijving
Specificaties
Downloads

Deze Bürkert proportionele regelklep heeft een geïntegreerde PID-regelaar. Dit betekent dat de klep automatisch de openingsgraad regelt om een setpoint proceswaarde te bereiken, zoals een temperatuur of druk. Voor zowel de werkelijke als de setpoint proceswaarden moet een 4-20 mA-ingang worden gebruikt. De werkelijke waarde kan worden bewaakt met een 4-20 mA-uitgang. Bovendien kan deze versie worden geconfigureerd met behulp van het veldbus (büS) protocol (Burkert specifiek). Dit maakt bijvoorbeeld aanpassing van de PID-parameters mogelijk.

De 2-weg klep heeft binnendraad conisch (NPT) 1/4 inch binnendraad en een interne doorlaat van 3 mm. Dit resulteert in een Kv-waarde van 0,3 m3/h (Cv-waarde 0,3468 GPM). Gebruik onze Kv-calculator om de optimale Kv-waarde voor uw druk en debiet te bepalen.

De hoekbeweging van de motor wordt omgezet in een lineaire beweging met behulp van een schroefspindel die stijf verbonden is met de spindel van de klep. De klepspindel is verbonden met een regelkegel die de grootte van de doorlaat beïnvloedt. De elastomeer afdichting is rechtstreeks verbonden met de regelkegel, zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. De positie van de gloeiklep wordt aangedreven door een stappenmotor en behoudt een positie met minimaal vermogensverlies. Dit maakt deze klep zeer energiezuinig.

De klep wordt elektrisch bediend met een voedingsspanning van 24 V DC. De elektrische aansluitingen op de actuator zijn een 8-pins mannelijke M12-stekker en een 5-pins vrouwelijke M12-stekker.

Hij kan worden gebruikt voor mediatemperaturen van 0 tot 70°C bij een druk van 0 tot 6 bar. De behuizing is gemaakt van roestvrij staal en heeft een FKM-afdichting.

De klep heeft 2,5 seconden nodig om van volledig open naar volledig gesloten positie te gaan. De stroming gaat onder de zitting. Ze zijn geschikt voor de regeling van schone media die niet reageren met de behuizing en afdichtingsmaterialen. De omgevingstemperatuur varieert van -10 tot 60°C. Raadpleeg de handleiding voor de juiste inschakelduur binnen het temperatuurbereik.

Voordelen:

  • Snelle responstijd
  • Voorzien van een geïntegreerde procesregelaar
  • Gebruikt een veldbus (büS) protocol als parametreringsinterface
  • De actuator heeft een energiebesparende functie
  • Behuizing bestand tegen corrosieve en agressieve media dankzij het ontwerp van roestvrij staal
  • Geschikt voor procesbesturing dankzij de geïntegreerde PID-functie
  • LED-display geeft de positie van de klep aan

Nadelen:

  • Gevoelig voor vuil, dus er moet een filter worden geplaatst stroomopwaarts (≤ 0,3 mm)

Serie 3280

De Burkert serie 3280 is ontworpen voor het regelen van de debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media die niet reageren met de lichamen en afdichtingsmaterialen mogen worden geregeld. Deze gemotoriseerde gloeikleppen zijn ideaal voor proportionele debietregeling met doorlaten van 2 tot 10 mm. De hoekbeweging van de motor wordt omgezet in een lineaire beweging met behulp van een schroefspindel die stijf verbonden is met de spindel van de klep. De klepspindel is verbonden met een regelkegel die de grootte van de doorlaat beïnvloedt. De elastomeer afdichting is rechtstreeks verbonden met de regelkegel, zodat het medium onder de zitting stroomt en geen contact maakt met de actuator. Deze zijn geschikt voor bedrijfsdrukken van 0 tot 6 bar en mediatemperaturen van 0 tot 70 °C. Type 3280 is verkrijgbaar als standaard AAN/UIT- of proportionele klep, als versie met geïntegreerde positioner en als versie met geïntegreerde procesregelaar. Deze regelkleppen zijn verkrijgbaar in roestvrij staal en messing ontwerp.
