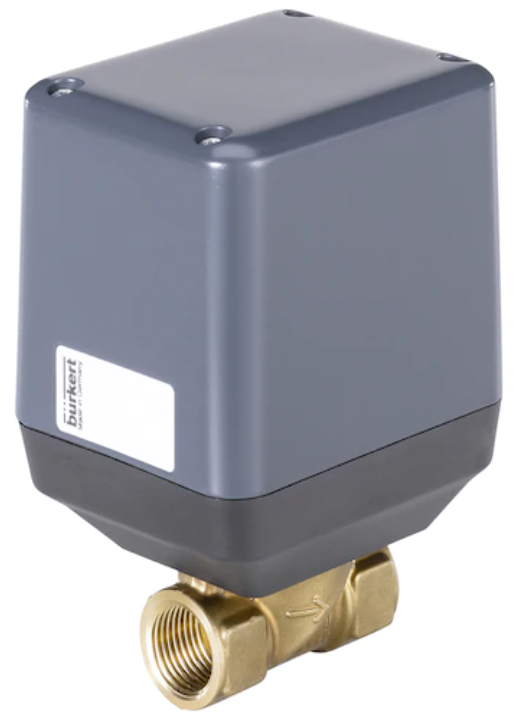

NPT 1/2 inch Messing 24 V DC 2-Weg Proportioneel geïntegreerde procesregelaar Disc Klep 3285 287879
Bürkert 2/2-weg disc klep (type 3285) met NPT 1/2 inch binnendraad poorten. Ontworpen voor proportionele stroomregeling met een geïntegreerde procesregelaar. Geschikt voor media temperaturen van 0 tot 70°C bij een drukverschil van 0 tot 6 bar. Behuizing van messing met oxide ceramics/FKM afdichting en een doorlaat van 10 mm. De Kv-waarde is 2.5 m3/h. De klep wordt elektrisch bediend met een 24 V DC voedingsspanning, gestuurd met twee ingangssignalen; een ingesteld 0-10 V ingangssignaal en een 0-10 V signaal die de daadwerkelijke proces waarde, door een externe sensor gemeten, weergeeft. Gebruikt veldbus buS als protocol. De geïntegreerde elektronica geeft een output (feedback) signaal van 0-10 V.
- Normale prijs
- €717,52
- Normale prijs
- €592,99
Beschrijving
Deze Bürkert proportionele regelklep heeft een geïntegreerde PID-regelaar. Dit betekent dat de klep automatisch de openingsstand regelt om een ingestelde proceswaarde, zoals een temperatuur of druk, te bereiken. Een input 0-10 V moet worden gebruikt voor zowel de gewenste als de werkelijke proceswaarden. De werkelijke waarde kan worden gecontroleerd door een 0-10 V output. Bovendien kan deze versie worden geconfigureerd met een veldbus (Burkert-specifiek). Hierdoor kunnen bijvoorbeeld de PID-parameters worden aangepast.
Deze 2-weg klep heeft 1/2 inch binnendraad en een inwendige opening van 10 mm. Dit resulteert in een Kv-waarde van 2.5 m3/h. Gebruik onze Kv-calculator om de optimale Kv-waarde voor druk en debiet te bepalen.
De Bürkert 3285 klep heeft twee oxidekeramiek schijven met beide een opening. Door de regelschijf te draaien, overlappen de openingen en is doorstroming mogelijk. De mate van overlap bepaalt het debiet. De regelschijf wordt aangedreven door een stappenmotor en houdt een positie vast met minimaal vermogensverlies. Dit maakt deze klep zeer energiezuinig.
De klep wordt elektrisch bediend met een 24 V DC voedingsspanning. De elektrische aansluitingen op de aandrijving zijn 8-pin male M12 plug en 5-pin female M12 plug.
Deze regelklep kan worden gebruikt voor media-temperaturen van 0 tot 70°C bij een druk van 0 tot 6 bar. De behuizing is gemaakt van messing en de afdichtingen zijn van oxide ceramics/FKM.
De klep heeft 4 seconden nodig om van volledig open naar volledig gesloten te gaan. De stroom gaat boven de zitting. De regelklep is geschikt voor het regelen van schone media die niet reageren met de behuizing en afdichting. De omgevingstemperatuur mag variëren van -10 tot 60°C. Raadpleeg de handleiding om de juiste inschakelduur binnen het temperatuurbereik te vinden.
Voordelen:
- Snelle reactietijd
- Actuator heeft een energiebesparende functie
- Geschikt voor procesregeling dankzij de geïntegreerde PID functie
Nadelen:
- Gevoelig voor vuil, we raden aan om stroomopwaarts een filter aan te brengen (≤ 0,3 mm)
3285 serie
De Burkert-serie 3285 is ontworpen voor het regelen van het debiet van vloeibare en gasvormige media. Alleen schone, vloeibare of gasvormige media, die niet reageren met de behuizing en afdichtingsmaterialen, kunnen worden gebruikt. De klep maakt gebruik van een keramische schijf om de maat van de opening te veranderen. De maximale opening varieert van 8 tot 25 mm. Er zijn twee schijven, één fungeert als klepzitting en beweegt niet, terwijl de andere roteert en de diameter van de opening verandert. De kleppen zijn geschikt voor een werkdruk van 0 tot 6 bar en mediatemperaturen van 0 tot 70°C. Type 3285 is leverbaar als standaard open/dicht of proportioneel ventiel, als versie met geïntegreerde positie regeling en als versie met geïntegreerde procesregelaar. Deze zijn verkrijgbaar in roestvrij staal en messing uitvoering.
