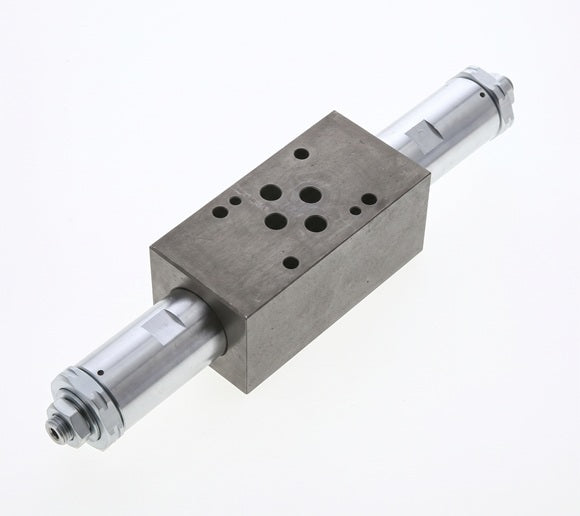

NG6 (D03) tussenplaat-overdrukventiel kruisschakeling A-B 320bar

Gebruik het om een hydraulische motor of cilinder te beveiligen tegen drukpieken, bijvoorbeeld wanneer deze tegen een last wordt gestopt. Stapel het tussen het NG6-wegventiel en de aansluitplaat; meerdere tussenplaatventielen kunnen op één positie worden gecombineerd. Werkdruk tot 320 bar. Het wordt geleverd met afdichtingen, maar zonder bevestigingsbouten. Bevestig de stapel met vier M5-inbusbouten van sterkteklasse 12.9.

Voordelen:

• Kruisbeveiliging tussen A en B
• Voegt drukbegrenzing toe aan een positie zonder extra leidingwerk
• Standaard NG6 / D03-aansluitbeeld, stapelbaar tussen ventiel en aansluitplaat

Nadelen:

• Geleverd zonder bevestigingsbouten

Serie:

Tameson NG6 tussenplaat-overdrukventielen voor NG6 / D03-ventielstapels (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Ze worden gemonteerd tussen het wegventiel en de aansluitplaat en begrenzen de druk in één leiding of in beide werkleidingen zonder extra leidingwerk. Uitvoeringen: P naar T, A naar T, B naar T, A en B naar T (twee ventielen in één plaat) en A naar B en B naar A (kruisschakeling). Elke uitvoering is leverbaar in druktrappen tot 100 of 320 bar. Huis van nodulair gietijzer, stalen binnenwerk en NBR-afdichtingen, voor hydraulische vloeistoffen op basis van minerale olie van 20 tot 400 mm²/s bij -30 tot +80 °C. Werkdruk tot 320 bar, debiet tot circa 60 l/min, waarbij tot 40 l/min wordt aanbevolen. De ventielen worden geleverd met afdichtingen, zonder bevestigingsbouten; de stapel wordt bevestigd met inbusbouten M5 van sterkteklasse 12.9.
