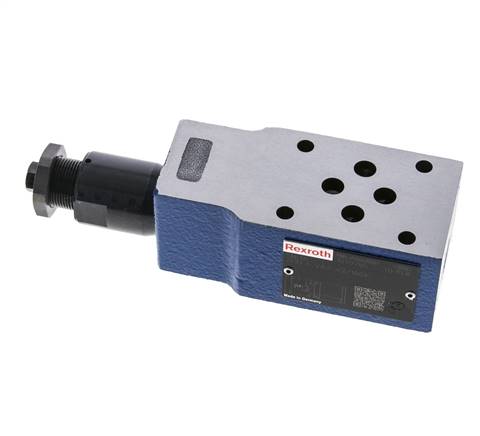

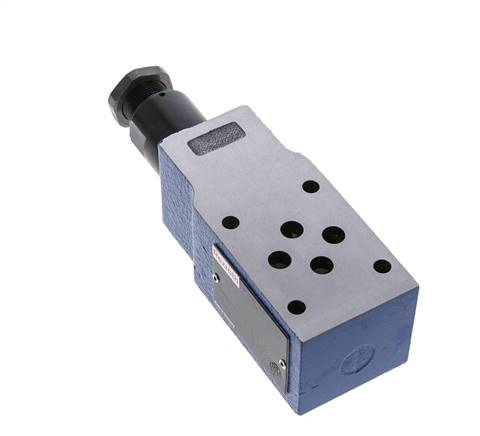

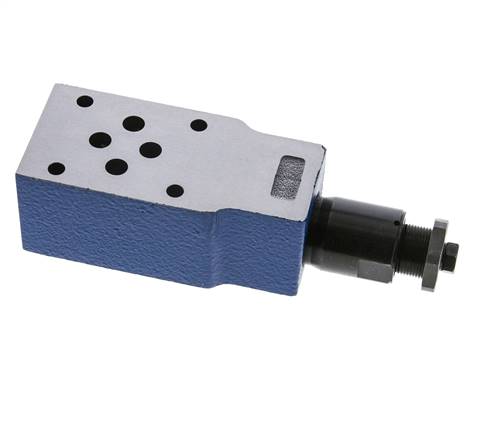

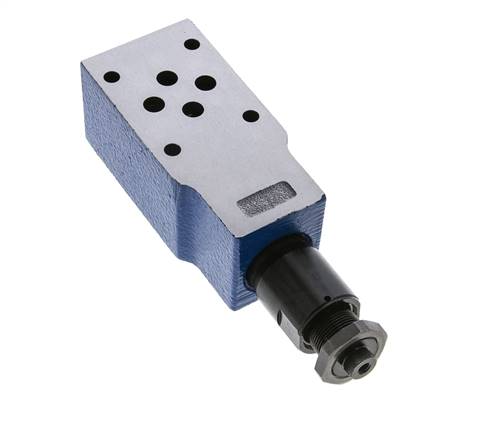

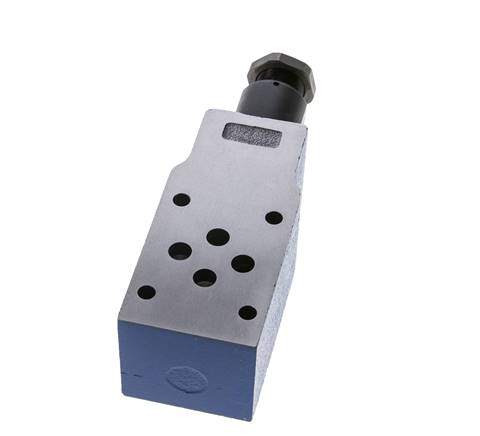

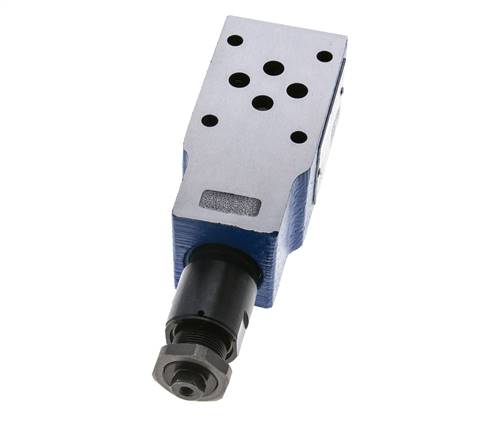

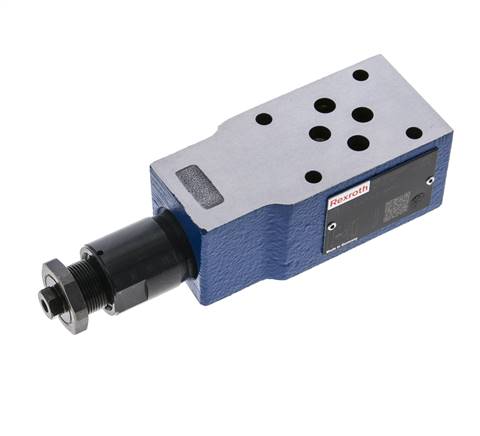

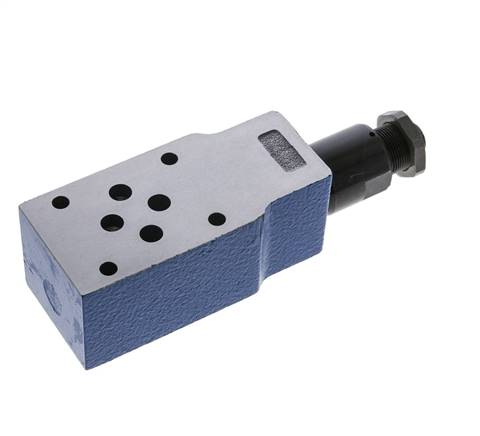

NG6 (D03) tussenplaat-overdrukventiel A naar T 100bar - Rexroth
NG6 / D03 tussenplaat-overdrukventiel, A naar T, instelbaar tot 100 bar. Het begrenst de druk in aansluiting A door af te blazen naar T. Wordt gemonteerd tussen het wegventiel en de aansluitplaat (ISO 4401-03, CETOP 3, NFPA D03). Aanbevolen debiet tot 40 l/min, maximaal circa 60 l/min. Huis van nodulair gietijzer en FKM-afdichtingen, voor minerale olie van 10 tot 500 mm²/s bij -20 tot +80 °C.
- Normale prijs
- €635,00
- Normale prijs
- €524,79
Beschrijving
Gebruik het om de A-zijde van een cilinder of motor tegen overdruk te beveiligen, onafhankelijk van de B-zijde. Stapel het tussen het NG6-wegventiel en de aansluitplaat; meerdere tussenplaatventielen kunnen op één positie worden gecombineerd. Werkdruk tot 315 bar. Het wordt geleverd met afdichtingen, maar zonder bevestigingsbouten. Bevestig de stapel met vier M5-inbusbouten van sterkteklasse 12.9.
Voordelen:
- Beveiligt werkleiding A afzonderlijk
- Voegt drukbegrenzing toe aan een positie zonder extra leidingwerk
- Standaard NG6 / D03-aansluitbeeld, stapelbaar tussen ventiel en aansluitplaat
Nadelen:
- Geleverd zonder bevestigingsbouten
- Alleen instelbaar tot 100 bar - kies voor hogere instellingen de uitvoering van 315 bar
Serie:
Bosch Rexroth ZDB 6 en Z2DB 6 tussenplaat-overdrukventielen voor NG6 / D03-ventielstapels (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Ze worden gemonteerd tussen het wegventiel en de aansluitplaat en begrenzen de druk in één leiding of in beide werkleidingen zonder extra leidingwerk. Uitvoeringen: P naar T, A naar T, B naar T, A en B naar T (twee ventielen in één plaat) en A naar B en B naar A (kruisschakeling). Elke uitvoering is leverbaar in druktrappen tot 100 of 315 bar. Huis van nodulair gietijzer, stalen binnenwerk en FKM-afdichtingen, voor hydraulische vloeistoffen op basis van minerale olie van 10 tot 500 mm²/s bij -20 tot +80 °C. Werkdruk tot 315 bar, debiet tot circa 60 l/min, waarbij tot 40 l/min wordt aanbevolen. De ventielen worden geleverd met afdichtingen, zonder bevestigingsbouten; de stapel wordt bevestigd met inbusbouten M5 van sterkteklasse 12.9.
