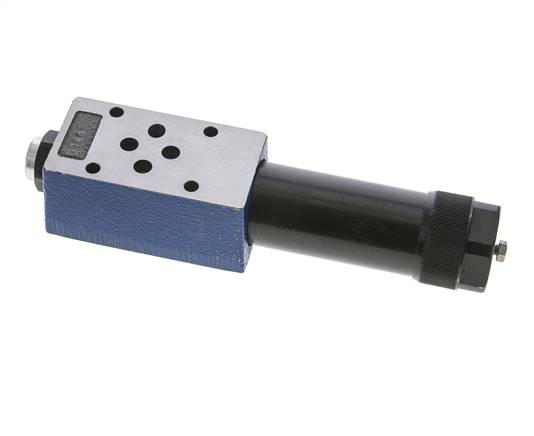

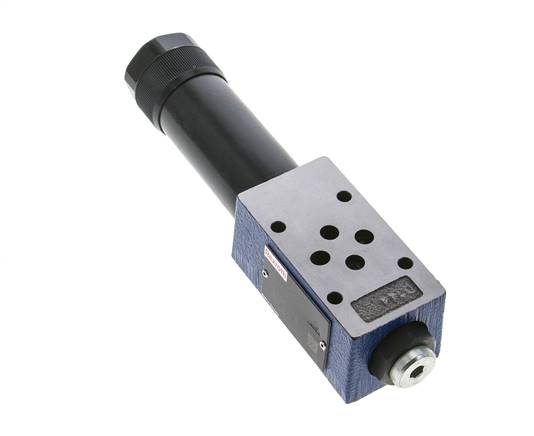

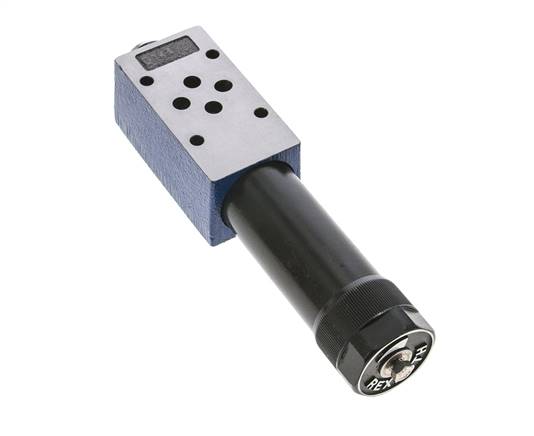

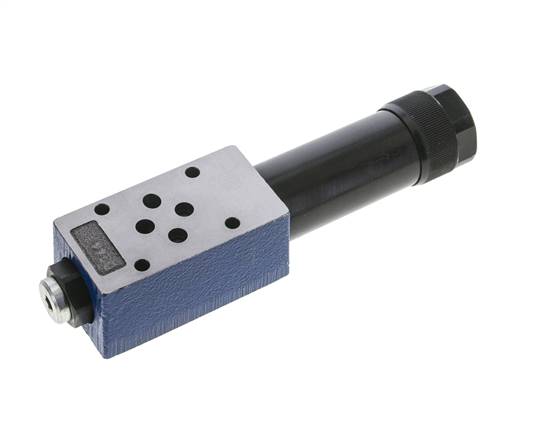

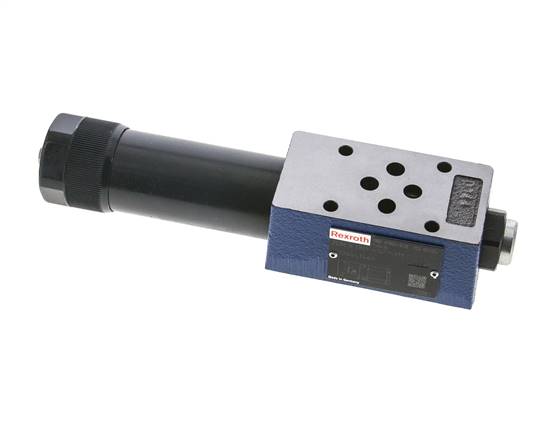

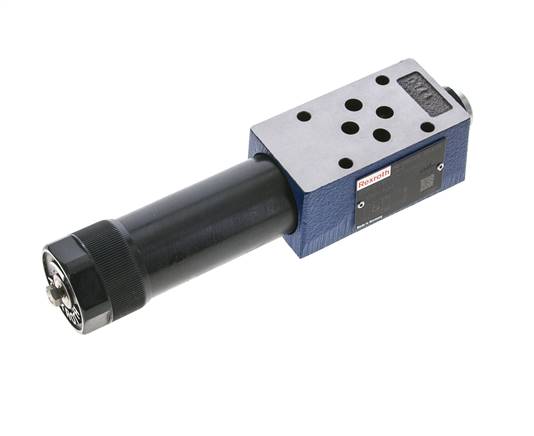

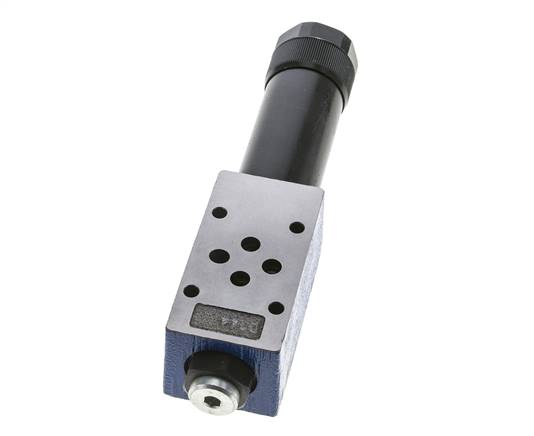

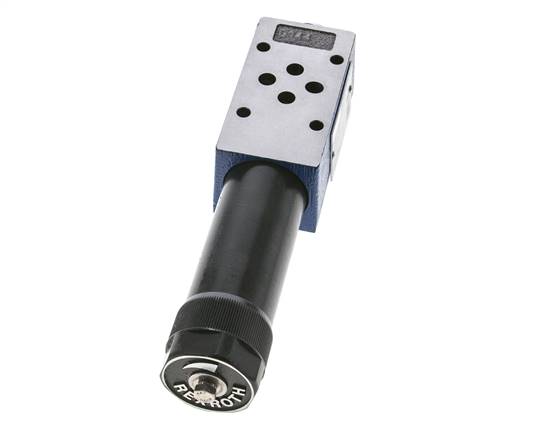

NG6 (D03) tussenplaat-drukreduceerventiel B 75bar - Rexroth

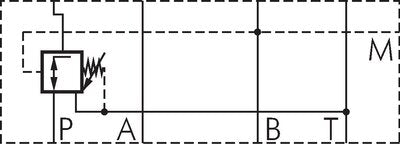

NG6 / D03 tussenplaat-drukreduceerventiel, uitvoering B, instelbaar tot 75 bar. Het reduceert de druk in aansluiting P, gestuurd door de druk in leiding B, en begrenst zo de druk die naar B wordt geleverd. G1/4-manometeraansluiting voor het controleren van de insteldruk. Aanbevolen debiet tot 40 l/min, maximaal circa 60 l/min. Huis van nodulair gietijzer en NBR-afdichtingen, voor minerale olie van 10 tot 500 mm²/s van -30 tot +80 °C.
- Normale prijs
- €647,56
- Normale prijs
- €535,17
Beschrijving
Gebruik het waar alleen de beweging die via aansluiting B wordt gevoed een gereduceerde druk nodig heeft. Stapel het tussen het NG6-wegventiel en de aansluitplaat; meerdere tussenplaatventielen kunnen op één positie worden gecombineerd. Werkdruk tot 315 bar. Het wordt geleverd met afdichtingen, maar zonder bevestigingsbouten. Bevestig de stapel met vier inbusbouten M5 van sterkteklasse 12.9.
Voordelen:
- Gereduceerde druk voor de beweging die via aansluiting B wordt gevoed
- G1/4-manometeraansluiting voor het controleren van de insteldruk
- Standaard NG6 / D03-aansluitbeeld, stapelbaar tussen ventiel en aansluitplaat
Nadelen:
- Geleverd zonder bevestigingsbouten
- Alleen instelbaar tot 75 bar - kies voor hogere instellingen de uitvoering van 210 bar
Serie:
Bosch Rexroth ZDR 6 tussenplaat-drukreduceerventielen voor NG6 / D03-ventielstapels (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Gemonteerd tussen het wegventiel en de aansluitplaat houden ze de druk op één positie of in één leiding op een constante, lagere waarde. Uitvoering P reduceert de druk in P, uitvoering A reduceert de druk in werkleiding A met een terugslagklep voor vrije retourstroom, en uitvoering B reduceert de druk in P, gestuurd door de druk in leiding B. Elke uitvoering is leverbaar in druktrappen tot 75 of 210 bar en heeft een G1/4-manometeraansluiting. Huis van nodulair gietijzer, stalen binnenwerk en NBR-afdichtingen, voor hydraulische vloeistoffen op basis van minerale olie van 10 tot 500 mm²/s van -30 tot +80 °C. Werkdruk tot 315 bar, debiet tot circa 60 l/min, waarvan tot 40 l/min aanbevolen. De ventielen worden geleverd met afdichtingen, zonder bevestigingsbouten; de stapel wordt bevestigd met M5-inbusbouten van sterkteklasse 12.9.
