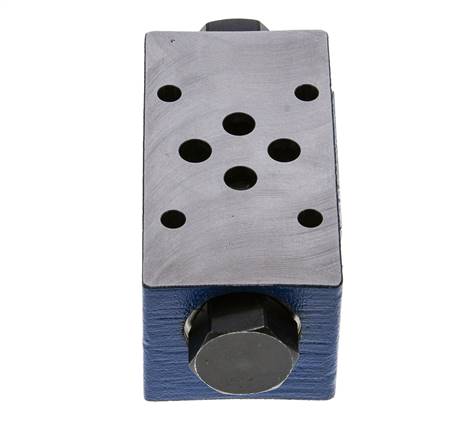

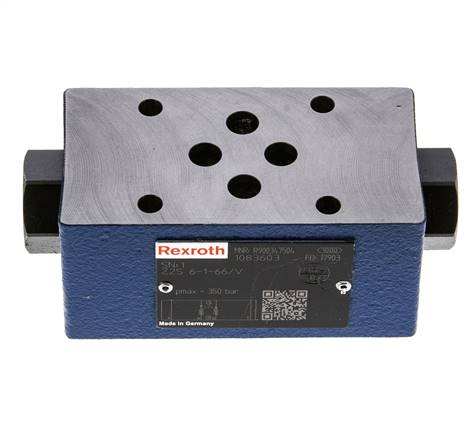

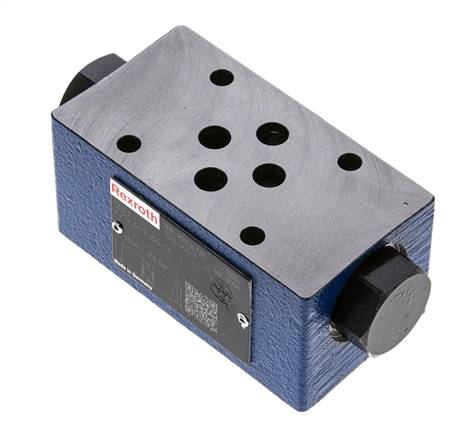

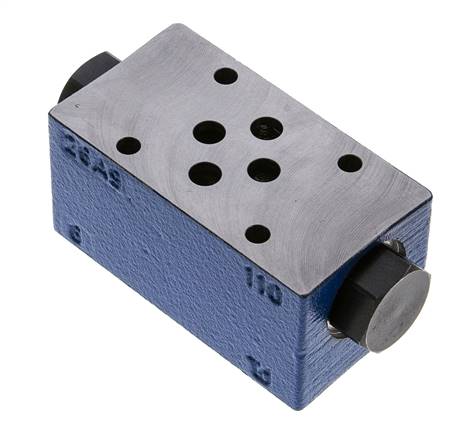

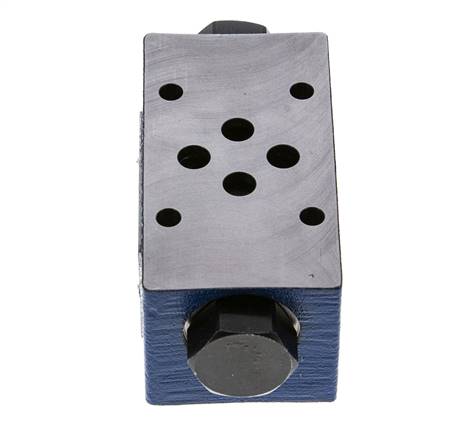

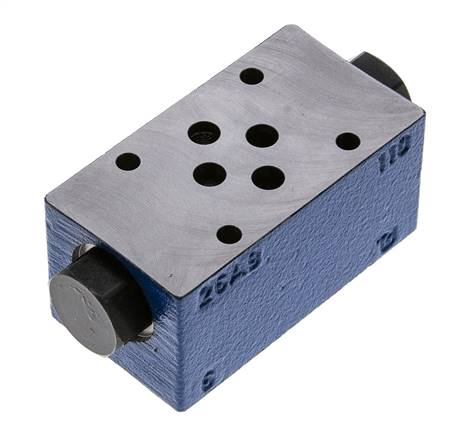

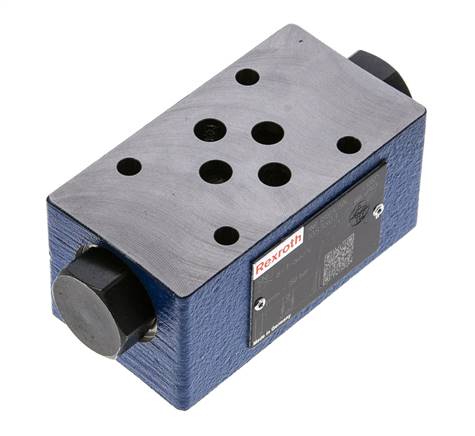

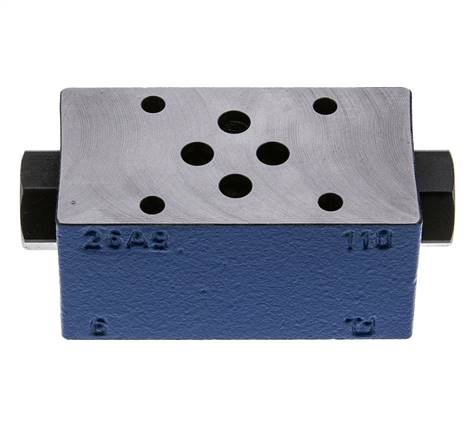

NG6 (D03) ontgrendelbare tussenplaat-terugslagklep A & B - Rexroth
NG6 / D03 ontgrendelbare tussenplaat-terugslagkleppen in leiding A en B. Elke leiding stroomt vrij naar de actuator en is bij terugstroom geblokkeerd totdat de andere leiding onder druk staat. Wordt gemonteerd tussen het wegventiel en de aansluitplaat (ISO 4401-03, CETOP 3, NFPA D03). Aanbevolen debiet tot 40 l/min, maximaal circa 60 l/min. Huis van nodulair gietijzer en NBR-afdichtingen, voor minerale olie van 10 tot 500 mm²/s bij -30 tot +80 °C.
- Normale prijs
- €501,04
- Normale prijs
- €414,08
Beschrijving
Gebruik de klep om een cilinder of motor in beide richtingen op zijn plaats te houden wanneer het wegventiel in de middenstand staat. Elke terugslagklep opent pas wanneer de andere leiding onder druk staat. Combineer de klep met een wegventiel waarvan de middenstand A en B met de tank verbindt, zoals schuif J of H. Als A en B in de middenstand geblokkeerd zijn, kan opgesloten druk in de leidingen de terugslagklep openhouden en kan de last zakken. Werkdruk tot 315 bar. De klep wordt geleverd met afdichtingen, maar zonder bevestigingsbouten. Bevestig de stapel met vier inbusbouten M5 van sterkteklasse 12.9.
Voordelen:
- Houdt de last in beide richtingen vast wanneer het ventiel in de middenstand staat
- Opent automatisch wanneer de tegenoverliggende leiding onder druk staat
- Standaard NG6 / D03-aansluitbeeld, stapelbaar tussen ventiel en aansluitplaat
Nadelen:
- Geleverd zonder bevestigingsbouten
Serie:
Ontgrendelbare tussenplaat-terugslagkleppen Bosch Rexroth Z2S 6 voor NG6 / D03-ventielstapels (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Gemonteerd tussen het wegventiel en de aansluitplaat laten ze de olie vrij naar de actuator stromen en blokkeren ze de retourstroom totdat de tegenoverliggende leiding onder druk staat, zodat cilinders en motoren op hun plaats blijven wanneer het wegventiel in de middenstand staat. Uitvoeringen met een terugslagklep in leiding A, in leiding B of in beide leidingen. Huis van nodulair gietijzer, stalen binnenwerk en NBR-afdichtingen, voor hydraulische vloeistoffen op minerale-oliebasis van 10 tot 500 mm²/s bij -30 tot +80 °C. Werkdruk tot 315 bar, debiet tot circa 60 l/min, waarvan tot 40 l/min aanbevolen. De kleppen worden geleverd met afdichtingen, zonder bevestigingsbouten; de stapel wordt bevestigd met inbusbouten M5 van sterkteklasse 12.9.
