NG6 (D03) aansluitplaat 2 posities zonder overdrukventiel 315bar

Beide posities delen de gemeenschappelijke P- en T-kanalen, zodat één pompleiding en één tankleiding beide ventielen voeden. Beveilig het circuit met een apart overdrukventiel, of kies de plaat met ingebouwd overdrukventiel. Monteer de plaat met de vier M8-schroefdraden in de kopzijden of via de langsgaten voor M5-bevestigingsbouten. Bevestig elk ventiel of elke ventielstapel met vier M5-inbusbouten van sterkteklasse 12.9, niet meegeleverd. Sluit ongebruikte posities af met een afdekplaat.

Voordelen:

• P en T aan beide uiteinden bruikbaar
• Standaard NG6 / D03-aansluitbeeld op elke positie
• Ongebruikte posities kunnen met een afdekplaat worden afgesloten

Nadelen:

• Geen overdrukventiel - bouw er een in het circuit in, of kies de plaat met overdrukventiel
• Nominaal debiet tot 30 l/min
• Bevestigingsbouten voor het ventiel niet meegeleverd

Serie:

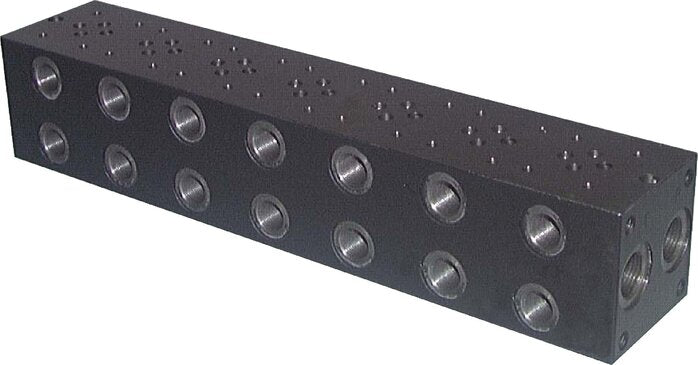

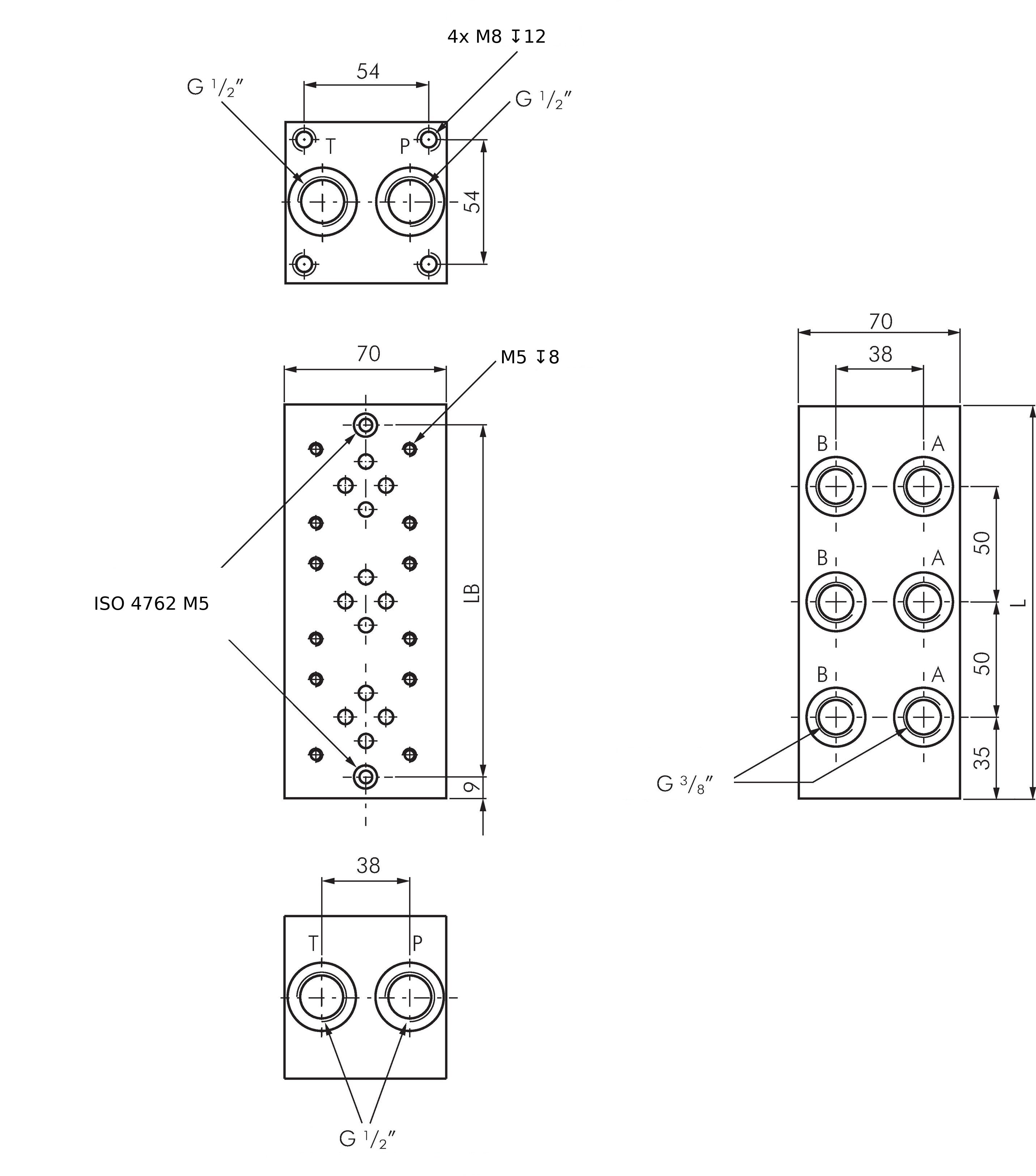

Gietijzeren aansluitplaten voor NG6 / D03-ventielen (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03), met één tot acht posities. De ventielen of ventielstapels worden bovenop geplaatst. Elke positie heeft eigen A- en B-aansluitingen (G3/8) aan de zijkant, terwijl P en T (G1/2) door de plaat lopen en aan beide uiteinden kunnen worden gebruikt. De platen worden gemonteerd met M8-schroefdraad in de kopzijden of via de langsgaten voor M5-bevestigingsbouten. Er zijn twee uitvoeringen beschikbaar: met een ingebouwd overdrukventiel dat instelbaar is van 100 tot 315 bar, of zonder. Werkdruk tot 315 bar, nominaal debiet tot 30 l/min (enkele plaat zonder overdrukventiel: 50 l/min), -20 tot +80 °C. De ventielen worden bevestigd met M5-inbusbouten van sterkteklasse 12.9, aangedraaid met 8,9 Nm.
