NG6 (D03) aansluitplaat 2 posities met overdrukventiel 100-315bar
Aansluitplaat voor 2 NG6 / D03-ventielen met een ingebouwd overdrukventiel, tot 315 bar. Het overdrukventiel is instelbaar van 100 tot 315 bar. Elke positie heeft eigen A- en B-aansluitingen (G3/8) aan de zijkant; de P- en T-aansluitingen (G1/2) zijn doorgeboord en kunnen aan beide uiteinden worden gebruikt. Grijs gietijzer, nominaal debiet tot 30 l/min, lengte 170 mm.
- Normale prijs
- €356,66
- Normale prijs
- €294,76
Beschrijving
Beide posities delen de gemeenschappelijke P- en T-kanalen, zodat één pompleiding en één tankleiding beide ventielen voeden. Het overdrukventiel begrenst de druk voor de hele plaat; stel het in met de stelschroef en borg het met de borgmoer. Monteer de plaat met de vier M8-schroefdraden in de kopzijden of via de langsgaten voor M5-bevestigingsbouten. Bevestig elk ventiel of elke ventielstapel met vier M5-inbusbouten van sterkteklasse 12.9, niet meegeleverd. Sluit ongebruikte posities af met een afdekplaat.
Voordelen:
- Ingebouwd overdrukventiel beveiligt elke positie
- P en T aan beide uiteinden bruikbaar
- Standaard NG6 / D03-aansluitbeeld op elke positie
- Ongebruikte posities kunnen met een afdekplaat worden afgesloten
Nadelen:
- Nominaal debiet tot 30 l/min
- Bevestigingsbouten voor het ventiel niet meegeleverd
Serie:

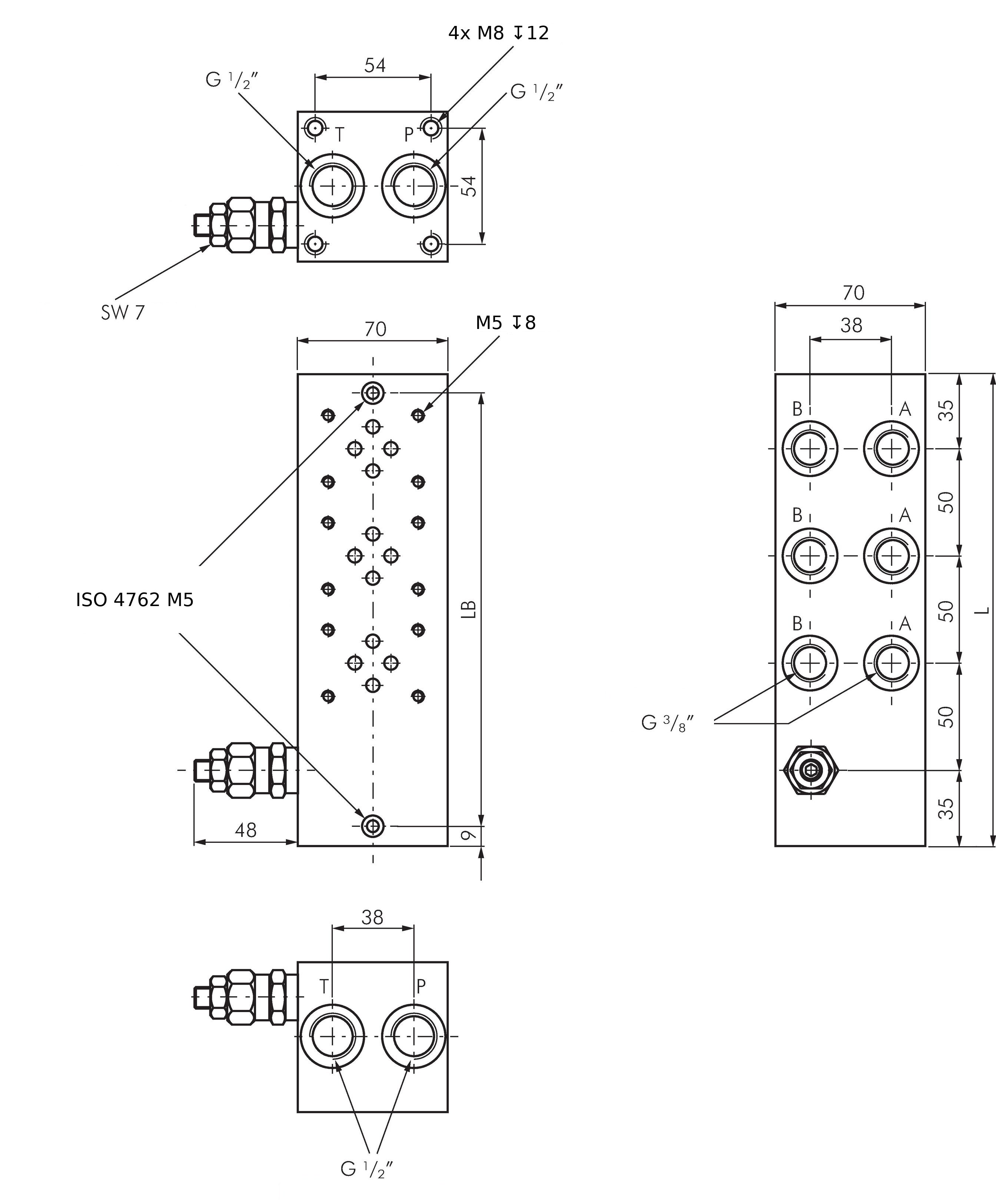

Gietijzeren aansluitplaten voor NG6 / D03-ventielen (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03), met één tot acht posities. De ventielen of ventielstapels worden bovenop geplaatst. Elke positie heeft eigen A- en B-aansluitingen (G3/8) aan de zijkant, terwijl P en T (G1/2) door de plaat lopen en aan beide uiteinden kunnen worden gebruikt. De platen worden gemonteerd met M8-schroefdraad in de kopzijden of via de langsgaten voor M5-bevestigingsbouten. Er zijn twee uitvoeringen beschikbaar: met een ingebouwd overdrukventiel dat instelbaar is van 100 tot 315 bar, of zonder. Werkdruk tot 315 bar, nominaal debiet tot 30 l/min (enkele plaat zonder overdrukventiel: 50 l/min), -20 tot +80 °C. De ventielen worden bevestigd met M5-inbusbouten van sterkteklasse 12.9, aangedraaid met 8,9 Nm.
