NG6 (D03) aansluitplaat 1 positie zonder overdrukventiel 315bar

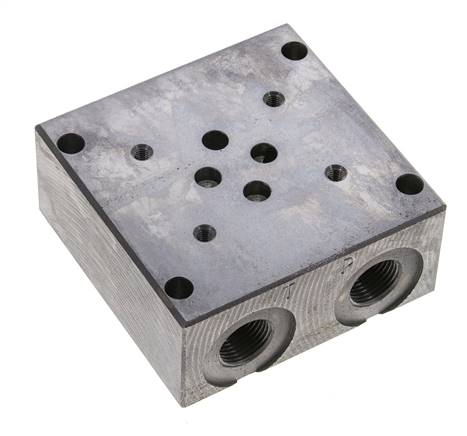

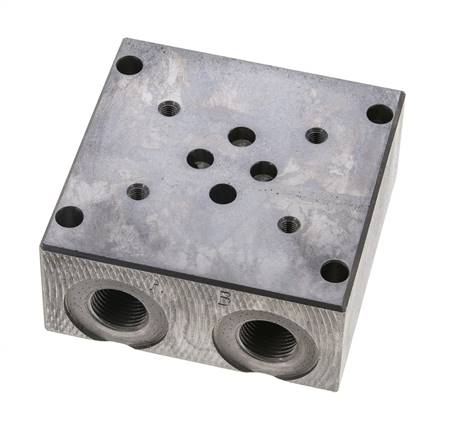

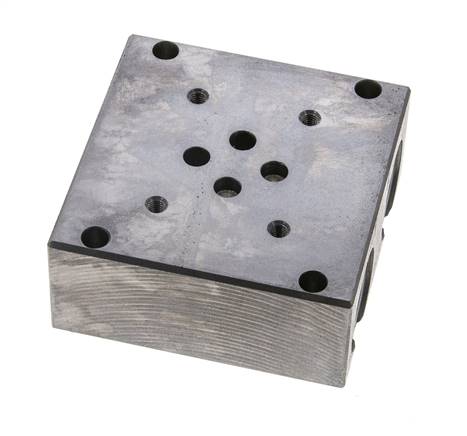

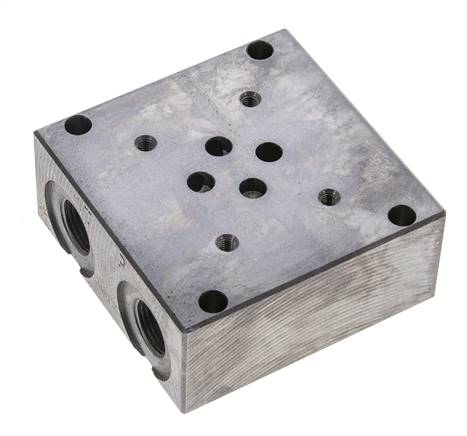

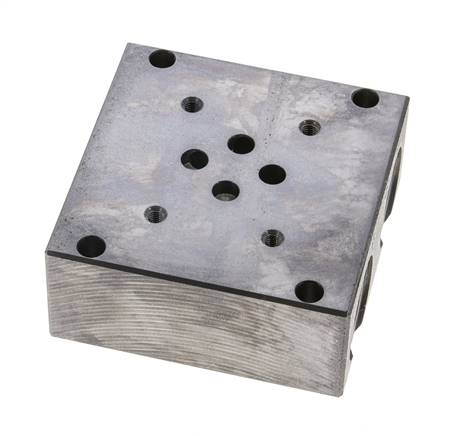

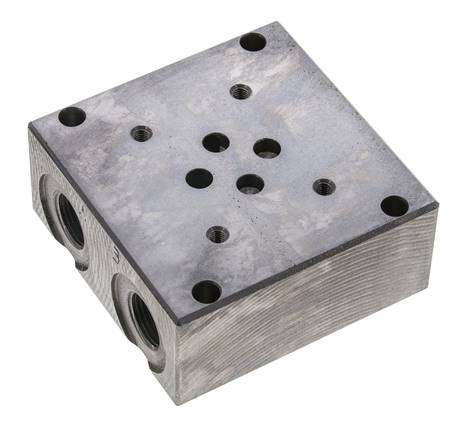

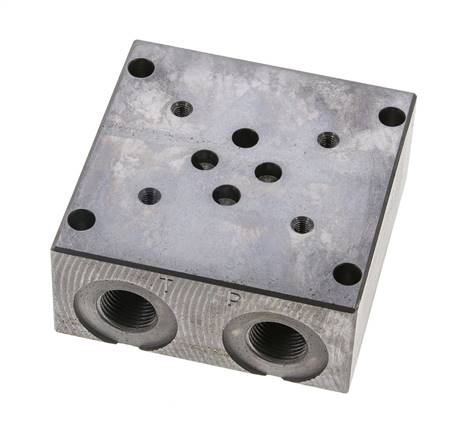

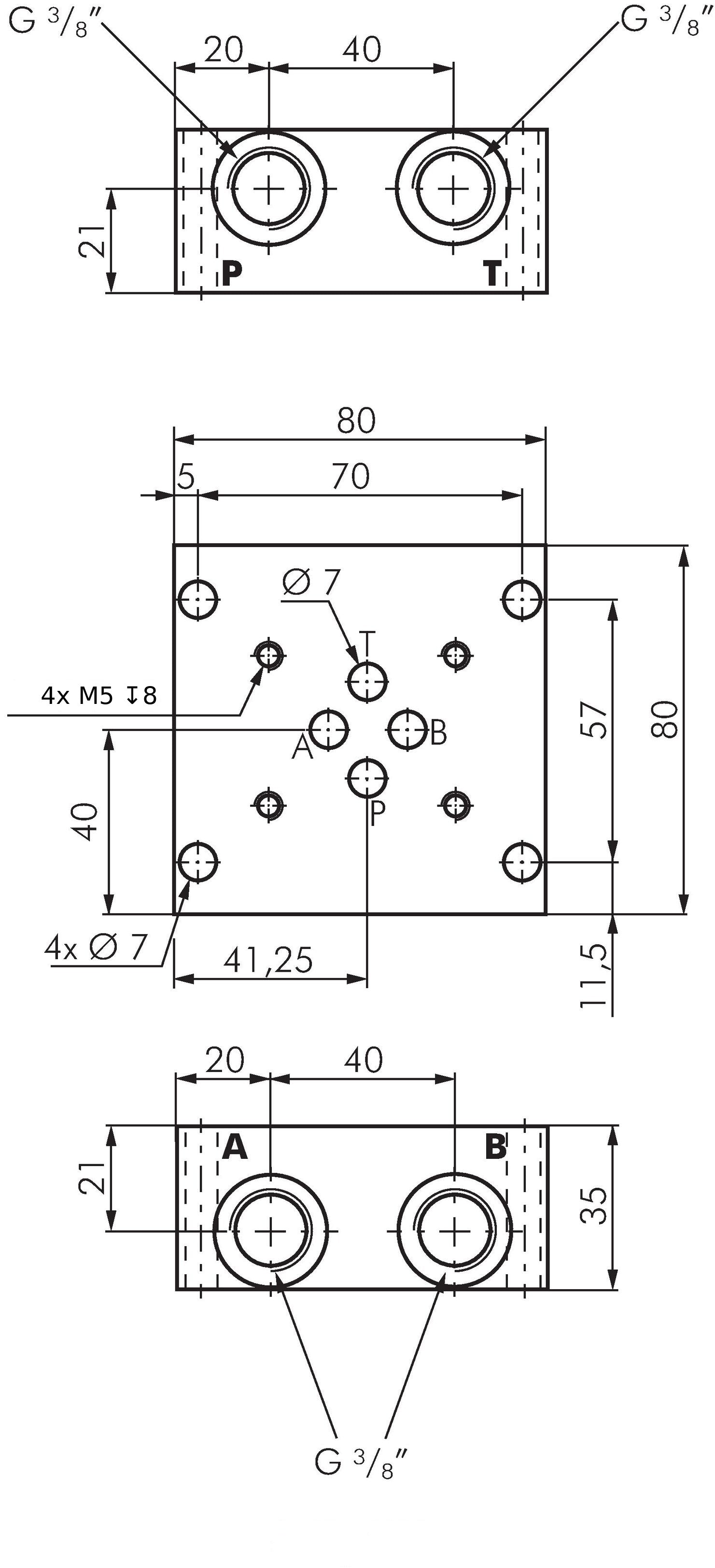

Enkele aansluitplaat voor één NG6 / D03-ventiel, tot 315 bar en 50 l/min, zonder overdrukventiel. Alle vier de aansluitingen zijn G3/8: P en T aan één zijde, A en B aan de tegenoverliggende zijde. Grijs gietijzer, lengte 80 mm.
- Normale prijs
- €238,76
- Normale prijs
- €197,32
Beschrijving
In tegenstelling tot de platen met meerdere posities zijn P en T niet doorgeboord en wordt de plaat van bovenaf bevestigd via vier gaten voor M5-bevestigingsbouten. Hij verwerkt tot 50 l/min, meer dan de platen met meerdere posities. Bevestig het ventiel of de ventielstapel met vier M5-inbusbouten van sterkteklasse 12.9, niet meegeleverd. Beveilig het circuit met een apart overdrukventiel, of kies de enkele aansluitplaat met overdrukventiel.
Voordelen:
- Tot 50 l/min, meer dan de platen met meerdere posities
- Compacte enkele aansluitplaat, 80 mm lang
- Montage van bovenaf met vier M5-bevestigingsbouten
Nadelen:
- P en T niet doorgeboord - kies voor een doorgaande toevoer een plaat met meerdere posities
- Geen overdrukventiel - bouw er een in het circuit in, of kies de plaat met overdrukventiel
- Bevestigingsbouten voor het ventiel niet meegeleverd
Serie:
Gietijzeren aansluitplaten voor NG6 / D03-ventielen (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03), met één tot acht posities. De ventielen of ventielstapels worden bovenop geplaatst. Elke positie heeft eigen A- en B-aansluitingen (G3/8) aan de zijkant, terwijl P en T (G1/2) door de plaat lopen en aan beide uiteinden kunnen worden gebruikt. De platen worden gemonteerd met M8-schroefdraad in de kopzijden of via de langsgaten voor M5-bevestigingsbouten. Er zijn twee uitvoeringen beschikbaar: met een ingebouwd overdrukventiel dat instelbaar is van 100 tot 315 bar, of zonder. Werkdruk tot 315 bar, nominaal debiet tot 30 l/min (enkele plaat zonder overdrukventiel: 50 l/min), -20 tot +80 °C. De ventielen worden bevestigd met M5-inbusbouten van sterkteklasse 12.9, aangedraaid met 8,9 Nm.
