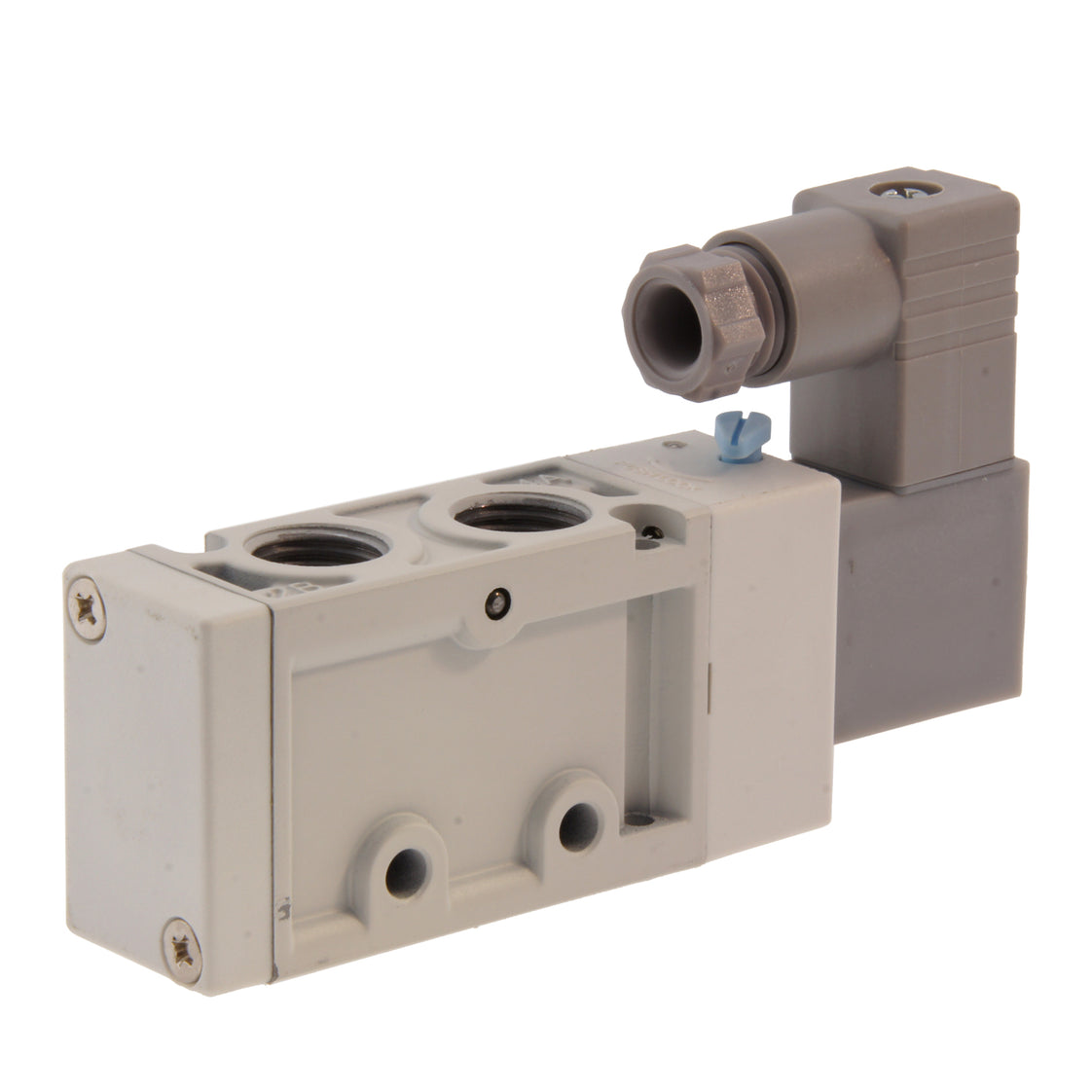

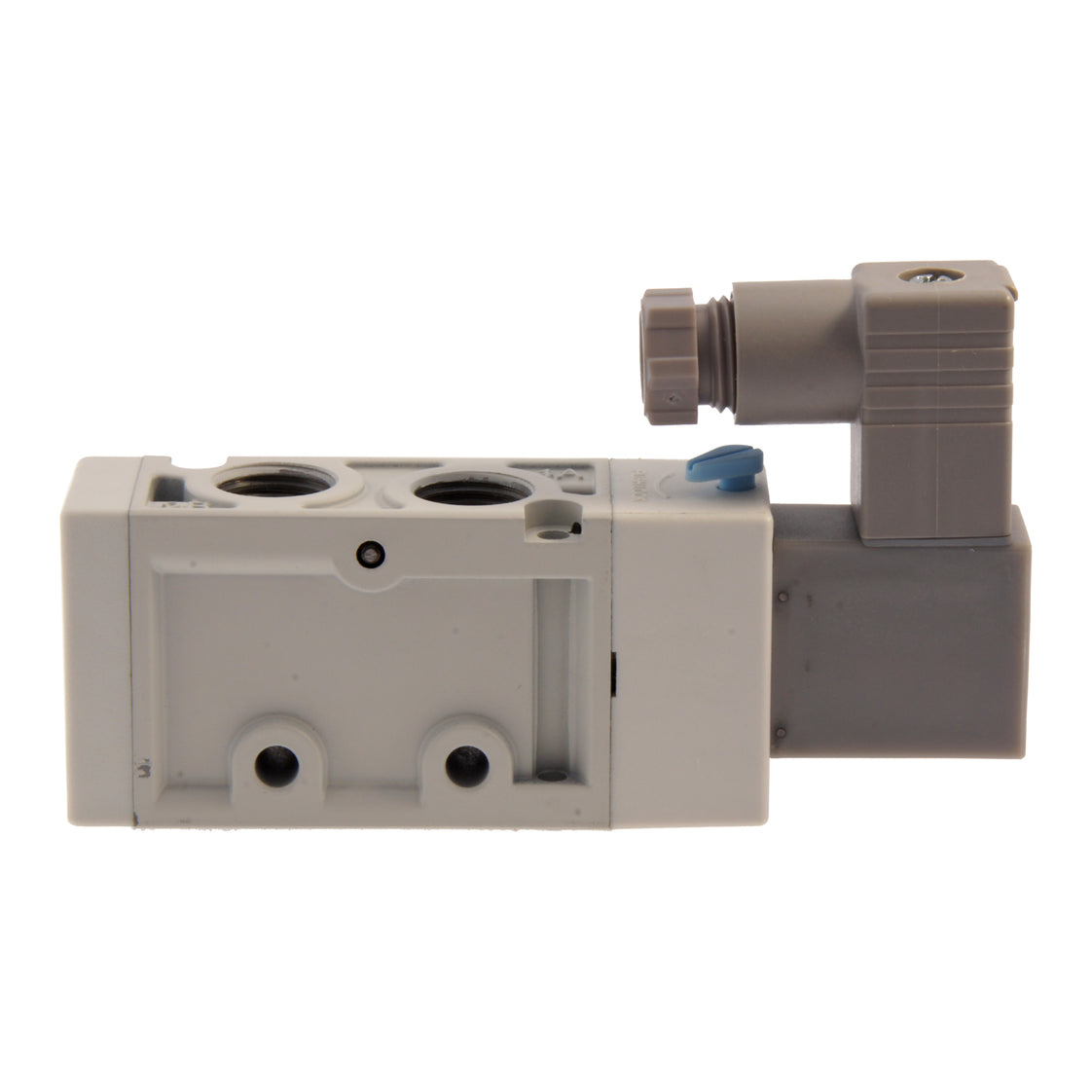

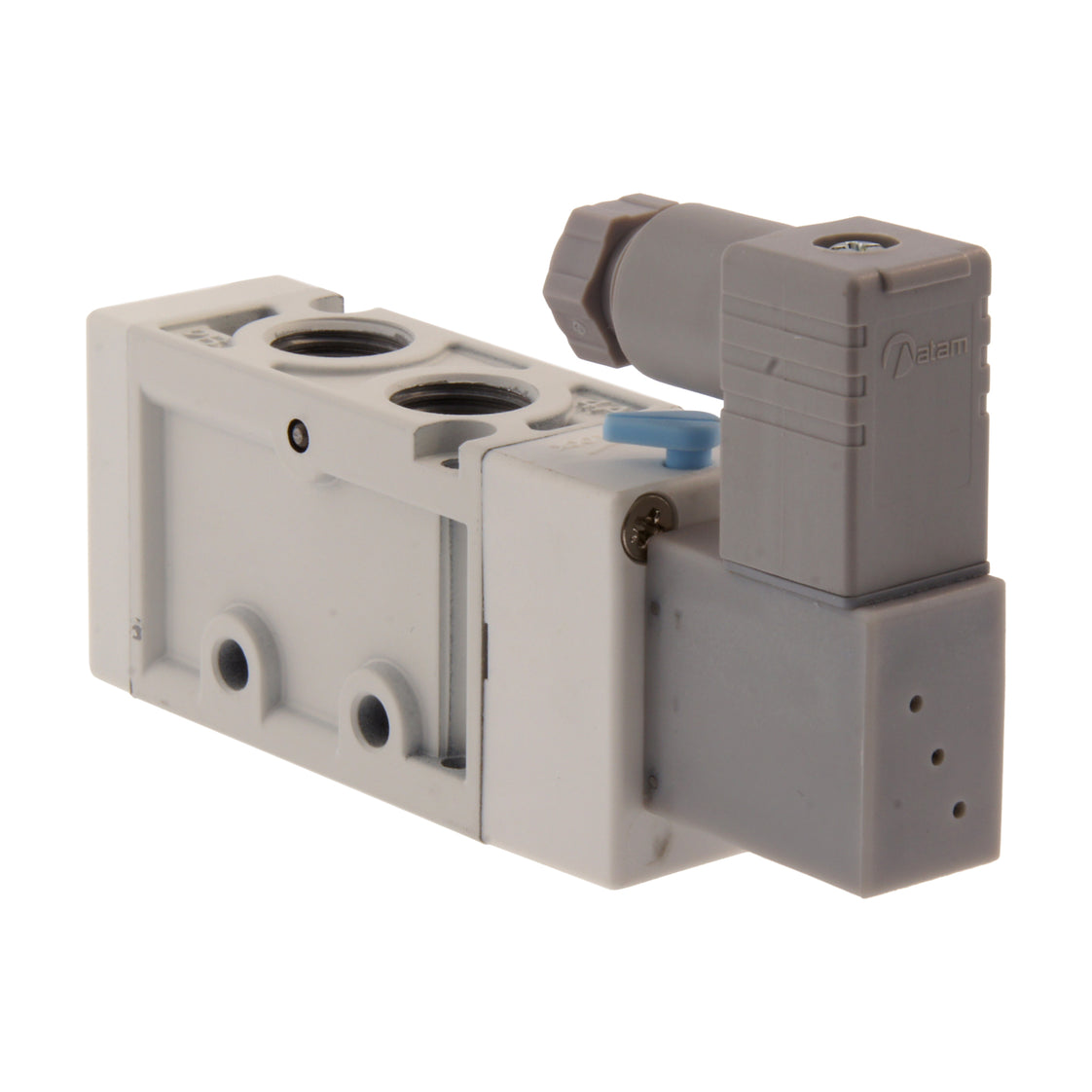

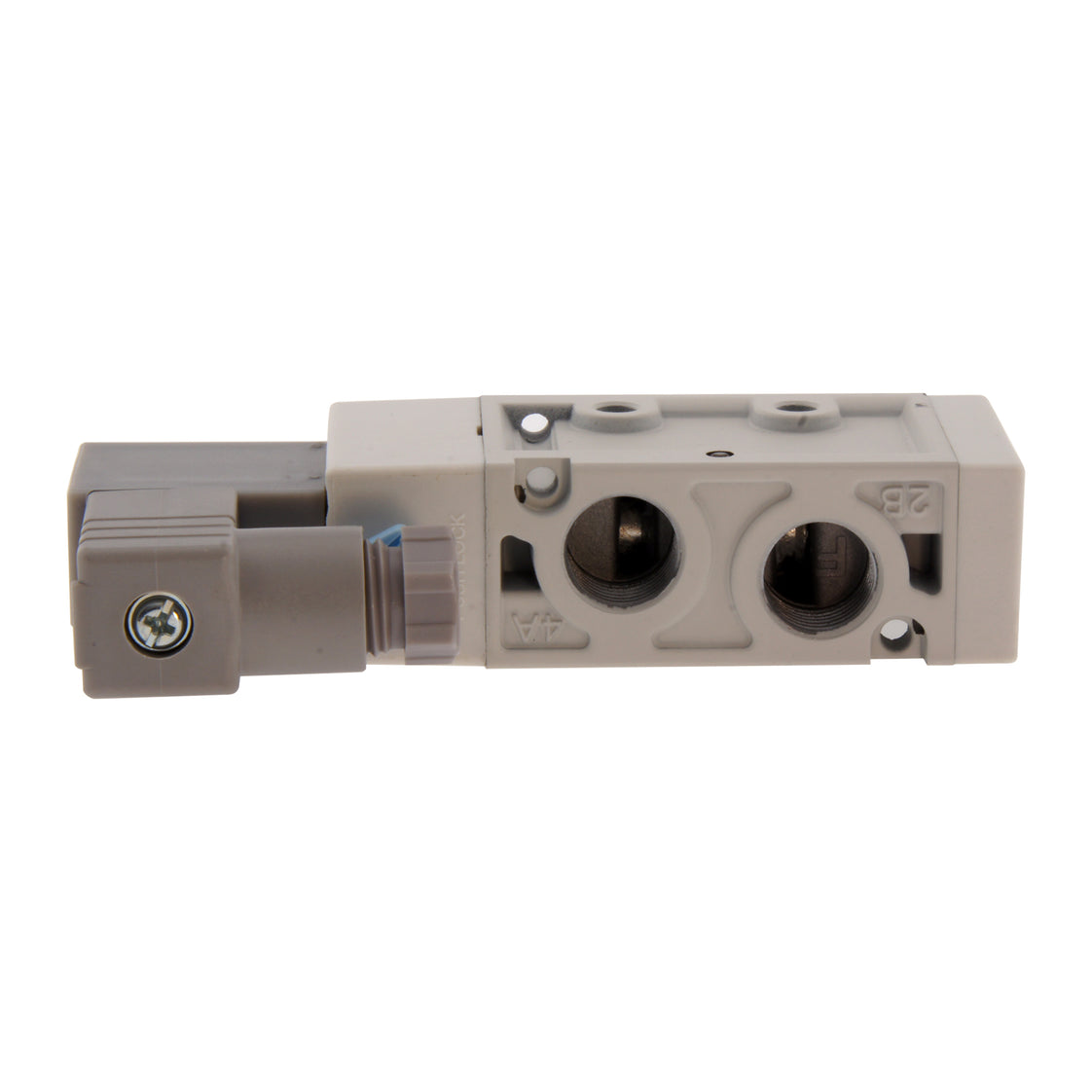

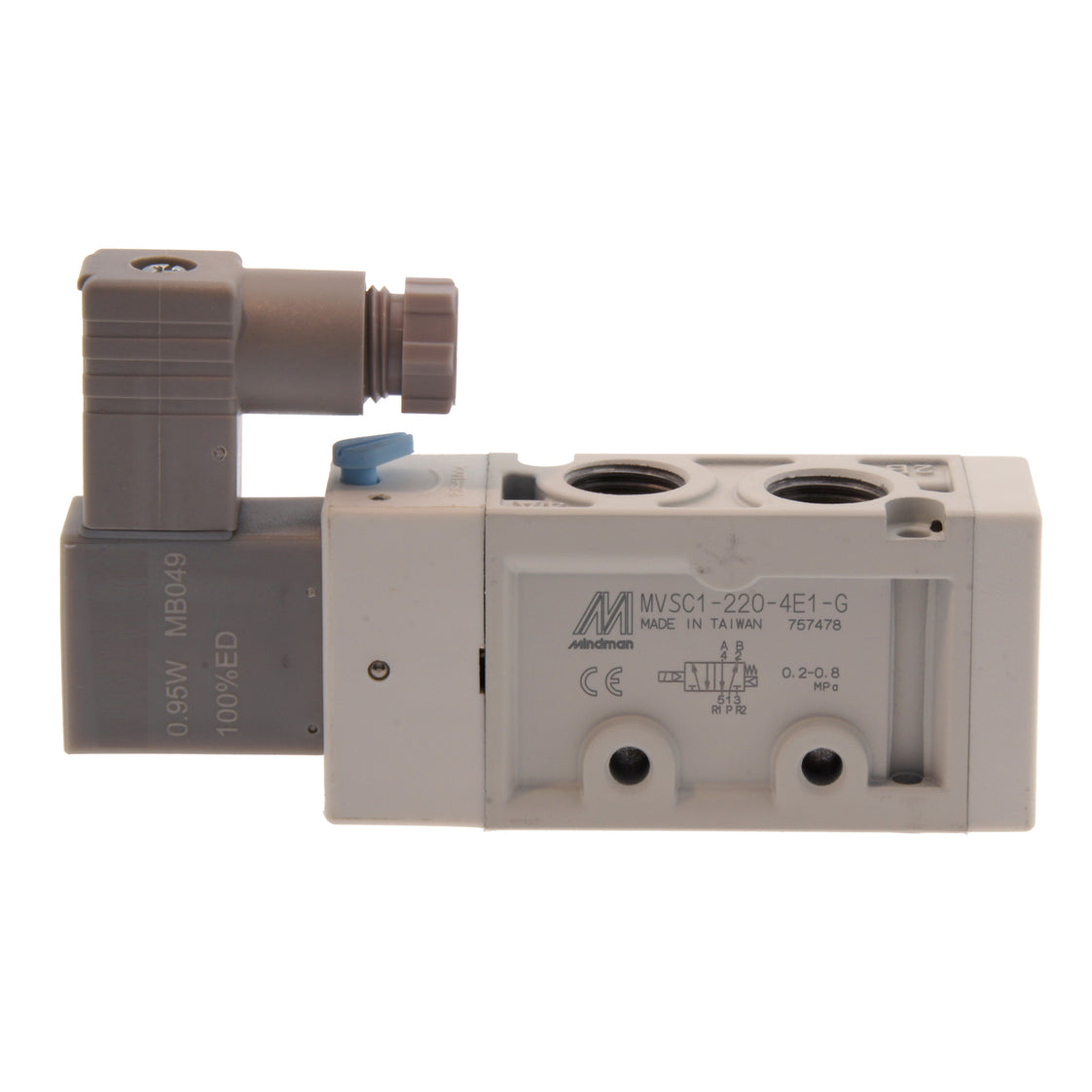

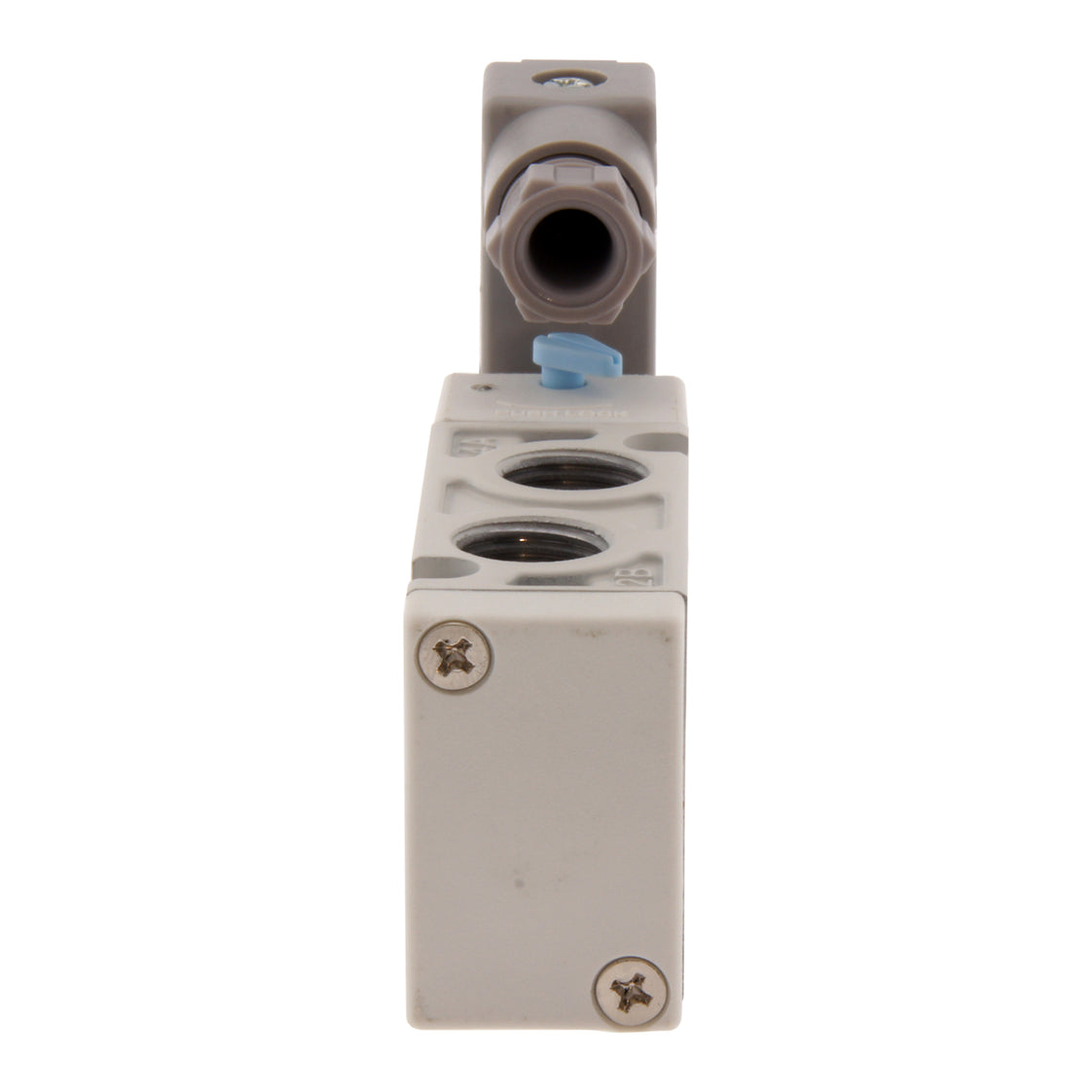

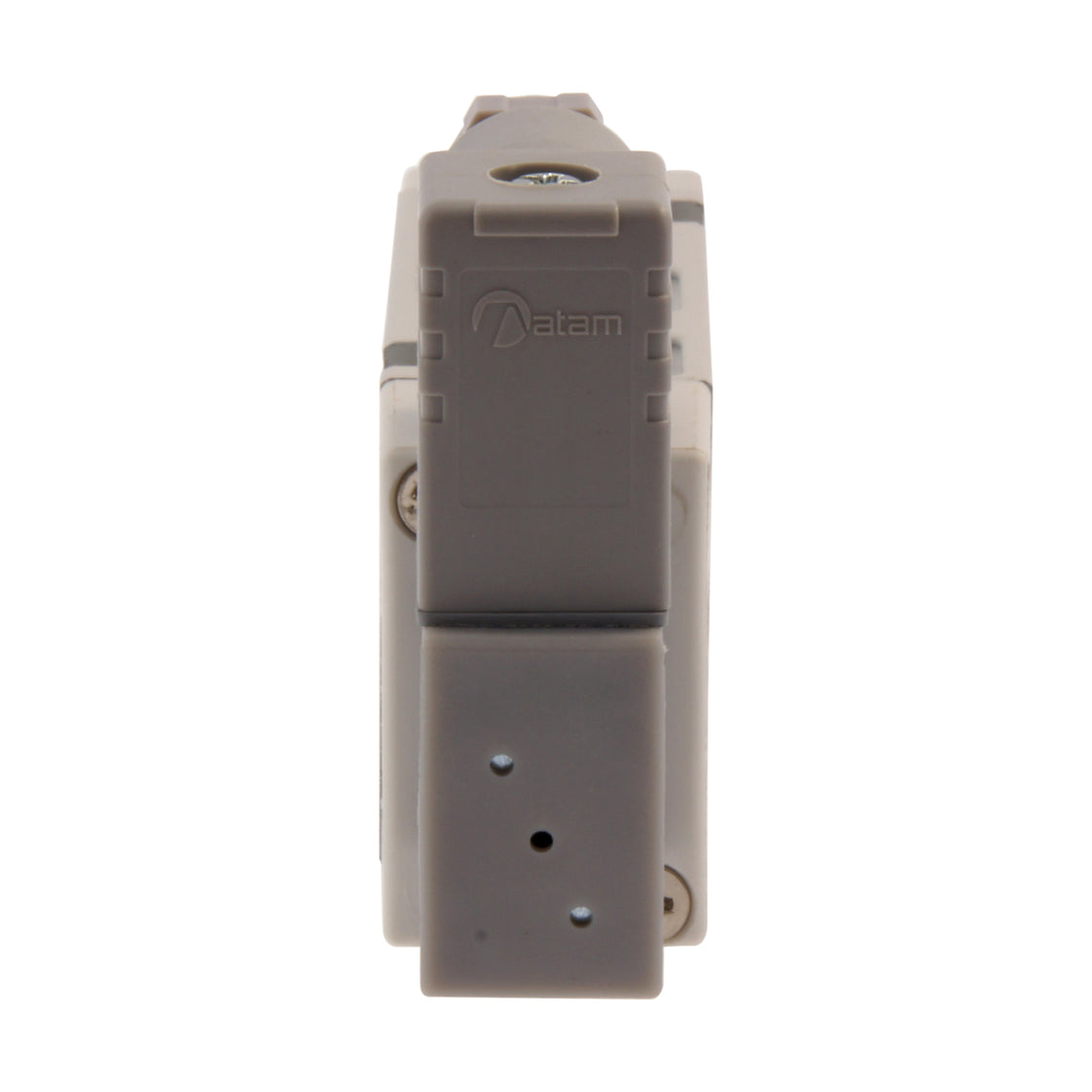

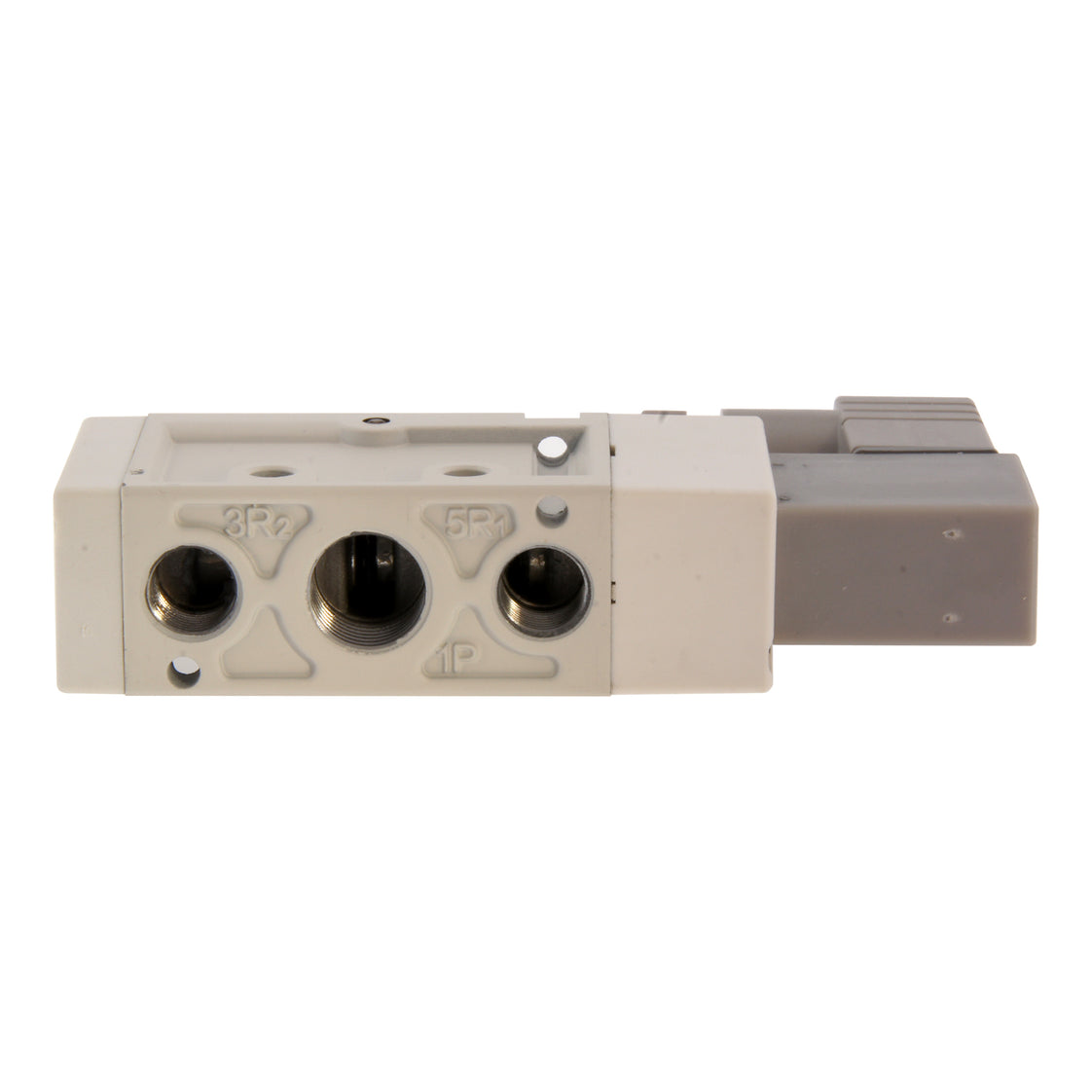

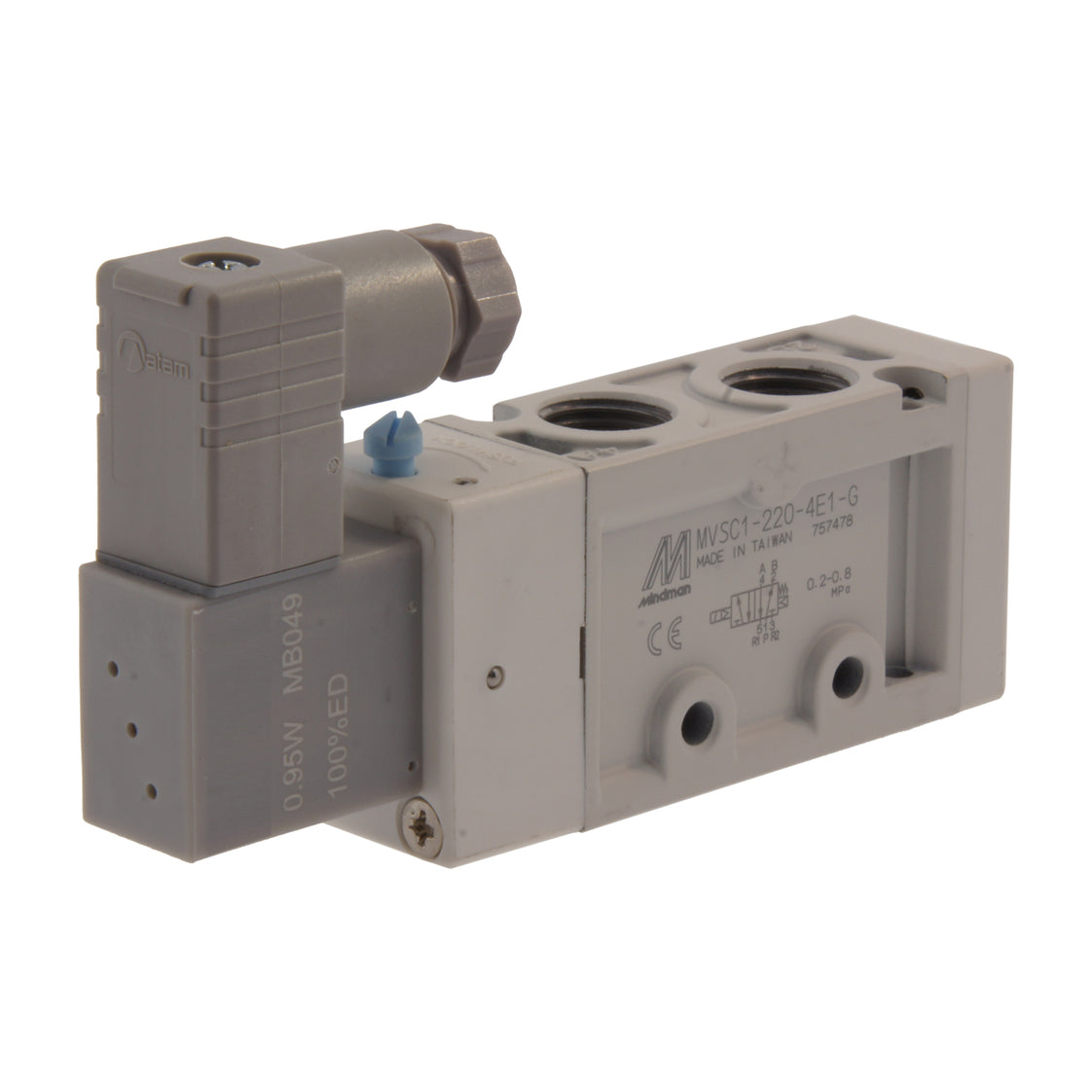

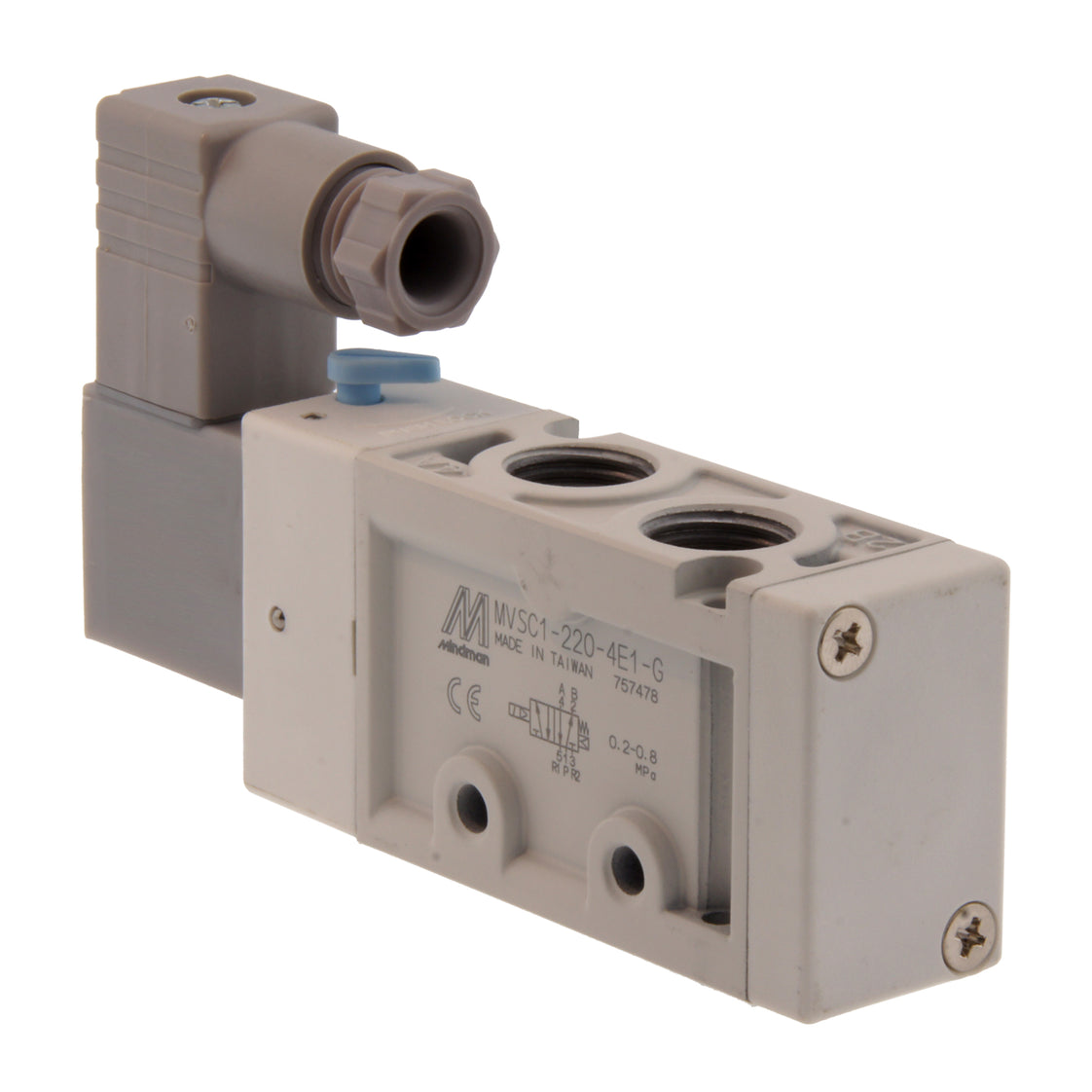

G1/4'' 24V DC 5/2-Way Magneetventiel 2-8bar MVSC1
5/2-weg (monostabiel) pneumatiek magneetventiel van Mindman met G1/4 inch poorten (inschroef), G 1/8 inch uitlaatpoorten en 24 V DC spoel. Indirect gestuurd (interne stuurdruk). Toepassing o.a. aansturing dubbelwerkende cilinder of pneumatische actuator.Werkdruk 2 - 8 bar. Medium lucht, ongeschikt voor andere media of vacuüm. Inclusief handmatige noodbediening. Montage op manifold met centrale voeding/ontluchting mogelijk. Responstijd 0.03 s, Kv-waarde 0.8 Nm3/h (862 Nl/min).
Inclusief spoel en DIN-C connector
- Normale prijs
- €22,92
- Normale prijs
- €18,94
Beschrijving
Hoogwaardig magneetventiel van Mindman voor pneumatische toepassingen. Deze uitvoering is 5/2-weg, monostabiel, voorzien van een spoel. Het ventiel heeft G1/4 inch leidingaansluitingen (BSPP binnendraad). De spoelspanning is 24 V DC en het vermogen van de spoel is 0.95 VA. Let op dat de uitlaatpoorten G 1/8 inch schroefdraad hebben en daarmee kleiner zijn dan de overige poorten. Het ventiel mag alleen gebruikt worden met schone perslucht (gefilterd tot maximaal 5 μm) en hoeft niet gesmeerd te zijn. De werkdruk is 2 tot 8 bar. Montage op manifold met centrale voeding/ontluchting mogelijk. Responstijd is 0.03 s. Kv-waarde 0.8 Nm3/h (862 Nl/min). Dit ventiel is standaard uitgerust met een noodhandbediening. Breng geen spanning aan op de spoel als de spoel verwijderd is van het ventiel om doorbranden te voorkomen. Overschrijd nooit de limieten van het ventiel (druk, temperatuur, voltage, medium, etc.).
Een 5/2-weg ventiel heeft vijf poorten en twee standen. Twee poorten (A en B) worden verbonden met een apparaat, zoals een dubbelwerkende cilinder of actuator. Een poort wordt gebruikt om perslucht aan te voeren (poort P), de de twee overige poorten zijn uitlaten (poorten S en R) en zijn verbonden met respectievelijk poorten B en A. Door te schakelen wordt ofwel poort A onder druk gezet en poort B ontlucht, of andersom. Als dit ventiel gebruikt wordt om een dubbelwerkende cilinder aan te sturen, kan de cilinder in beide richtingen bewogen worden door te wisselen tussen de twee standen van het magneetventiel. Dit ventiel is enkelwerkend, dat betekent dat het ventiel met een spoel wordt gestuurd en door middel van een veer terugkeert naar de rustpositie. Als de spoel geactiveerd is het linker kwadrant van toepassing, in ruststand is het rechter kwadrant van toepassing.
Voordelen:
- Lage stromingsweerstand (Kv=0.8m3/u)
- Snel en betrouwbaar schakelen
- Lange levensduur (12.000.000+ cycli)
- Laag energieverbruik (0.95VA)
- Onderhoudsvrij ontwerp
- Spoel kan in 4 richtingen (4 x 90°) worden gedraaid
- Geschikt voor montage op manifold
Nadelen:
- Alleen voor (schone) lucht, niet voor andere media of vacuüm
- Voordruk van minimaal 2 bar nodig bar voor goede werking (indirect gestuurd)
MVSC1 serie
De Mindman serie bestaat uit indirect bediende pneumatische magneetventielen in 3/2, 5/2 en 5/3-weg uitvoering. De MVSC en MVSC1 serie zijn ontworpen voor manifoldmontage en hebben dezelfde montageafmetingen. De serie heeft een minimale verschildruk nodig voor goede werking en kan daarom niet voor vacuumtoepassingen gebruikt worden.Daarom zijn ze niet geschikt voor vacuümtoepassingen. Ze kunnen worden gebruikt tot een maximale druk van 8 bar. De kleppen zijn verkrijgbaar met 24 V DC, 230 V AC en 110 V AC spoelen en zijn voorzien van een handmatige override. Het materiaal van de behuizing is aluminium met een HNBR-afdichting. De ventielen zijn verkrijgbaar met BSP- of NPT-poorten. De afsluiters in de serie worden gekenmerkt door een lange en betrouwbare levensduur en een onderhoudsvrij ontwerp.
Mindman is een internationale fabrikant van hoogwaardige pneumatische componenten met hoofdproductie in Taiwan. Met een rijk productieverleden, een zeer breed assortiment en kostenefficiente productie van hoge kwaliteitsproducten zijn ze een van de marktleiders in de pneumatiekbranche.
