Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: MVSC1-180-3E1-NC-DC24-D-G
Merk: Mindman

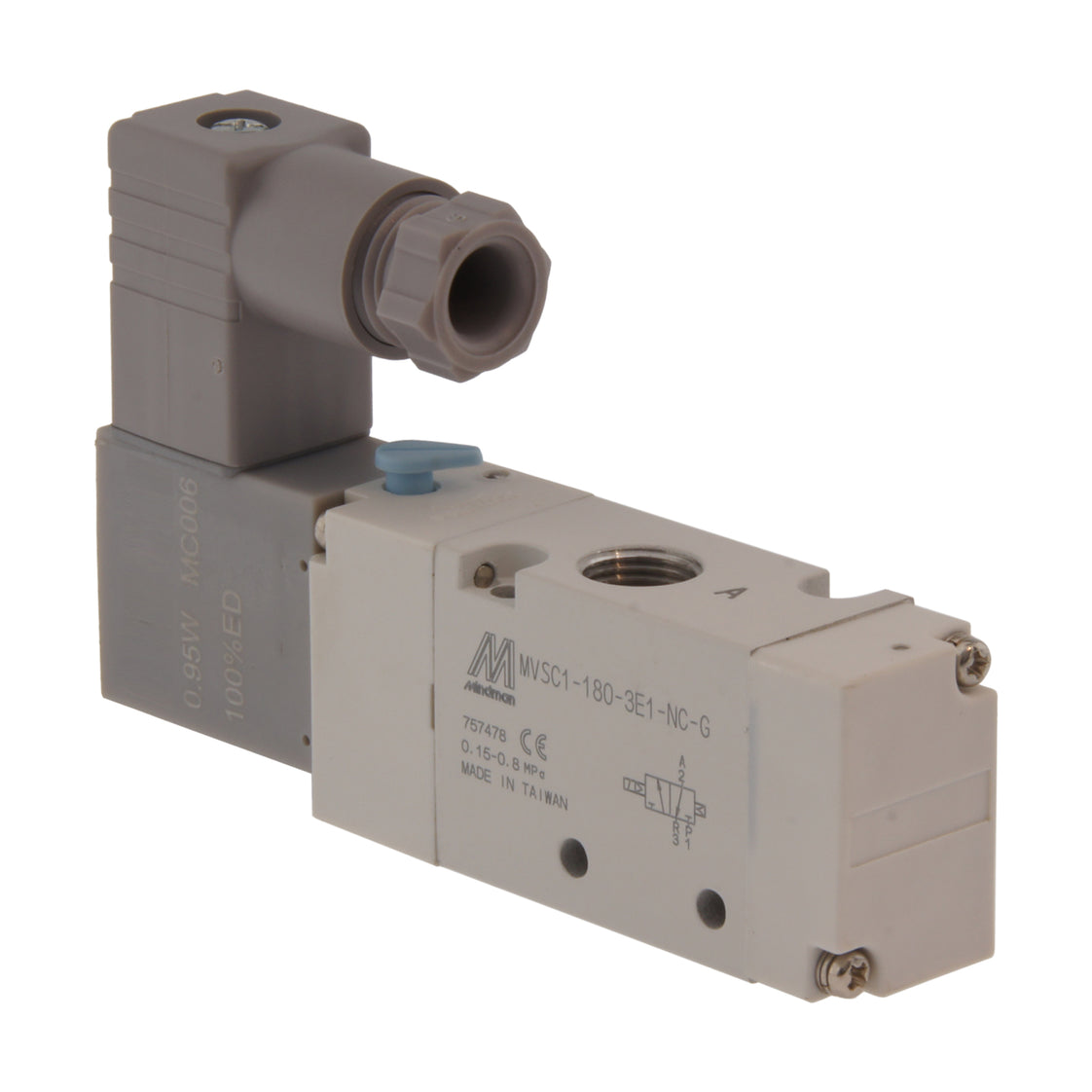

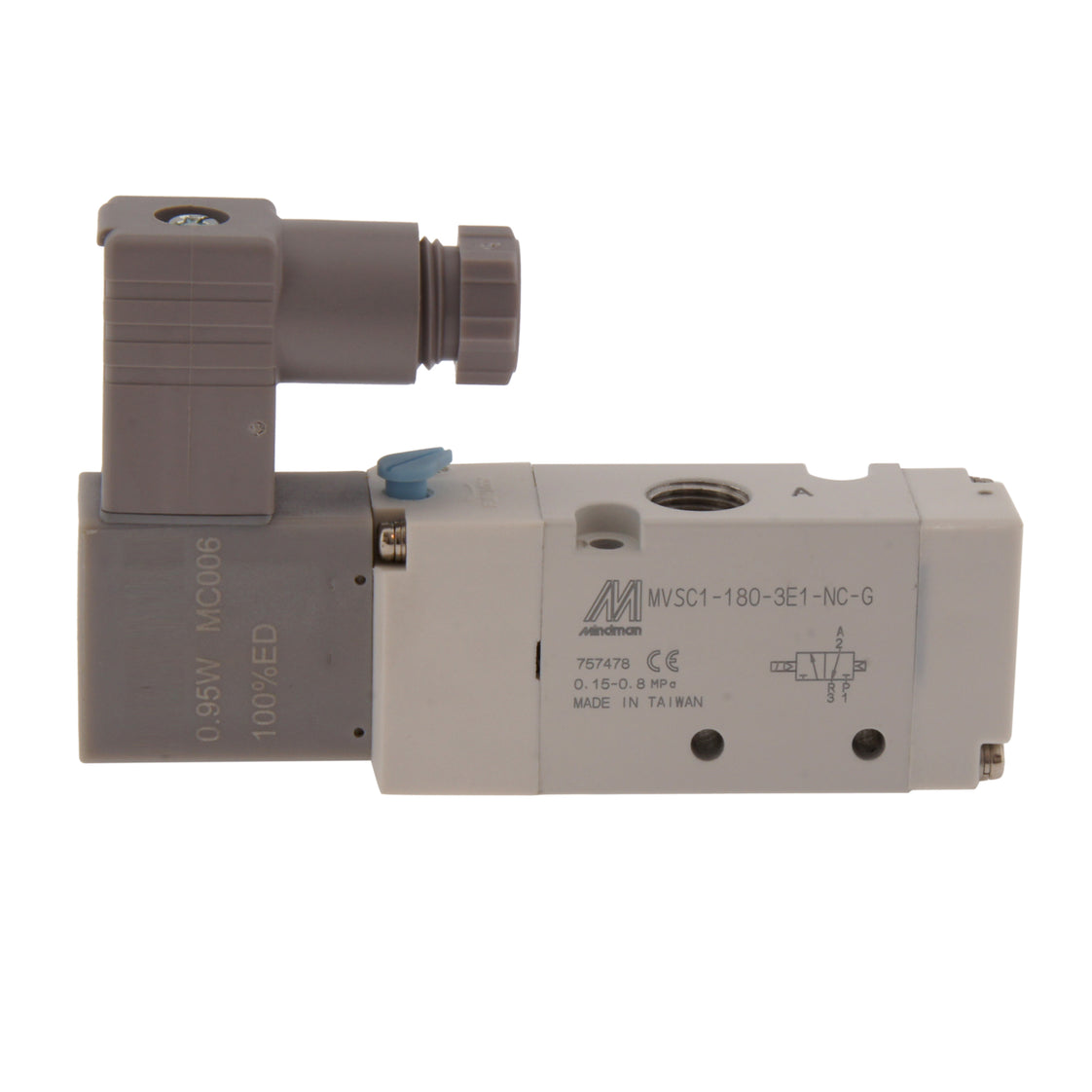

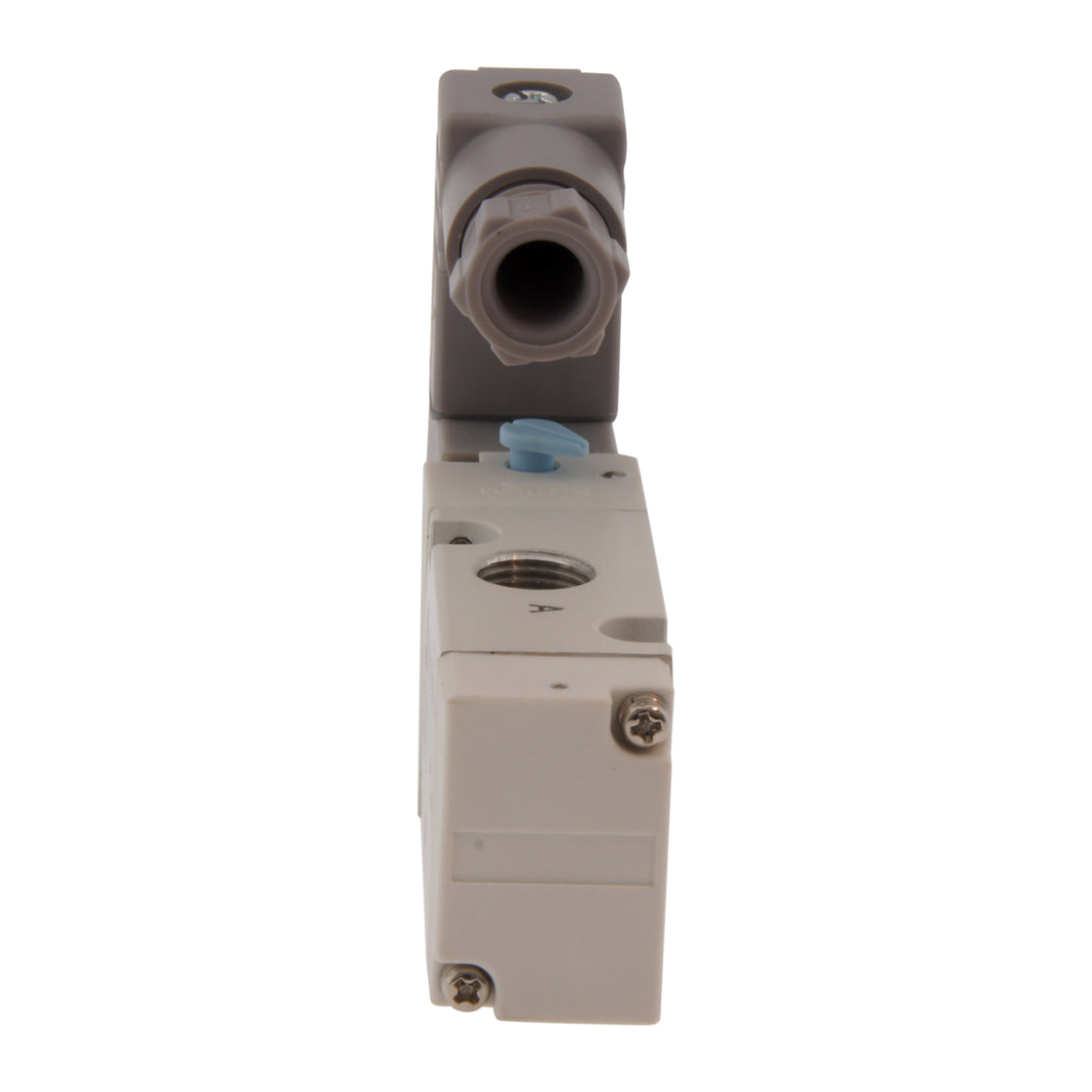

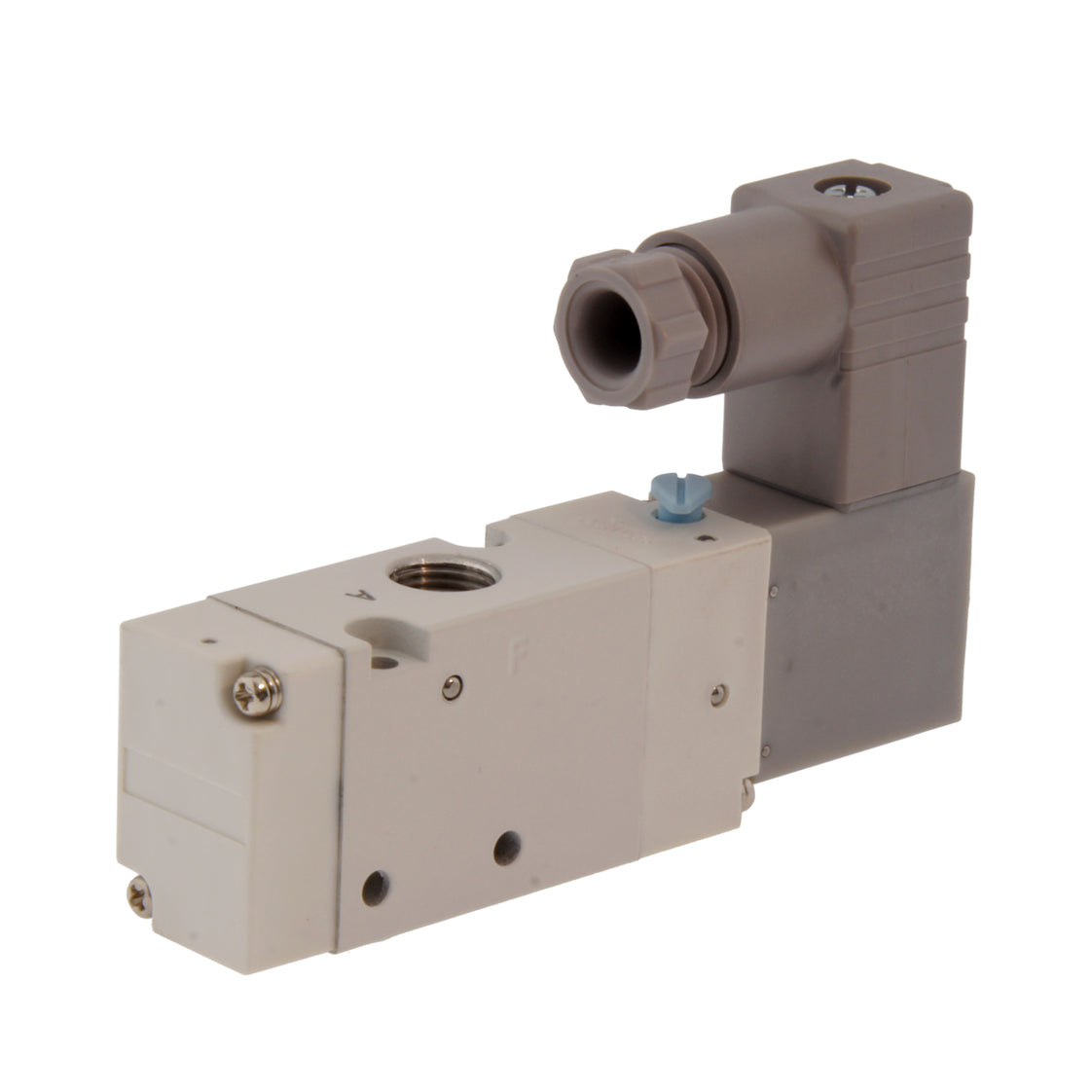

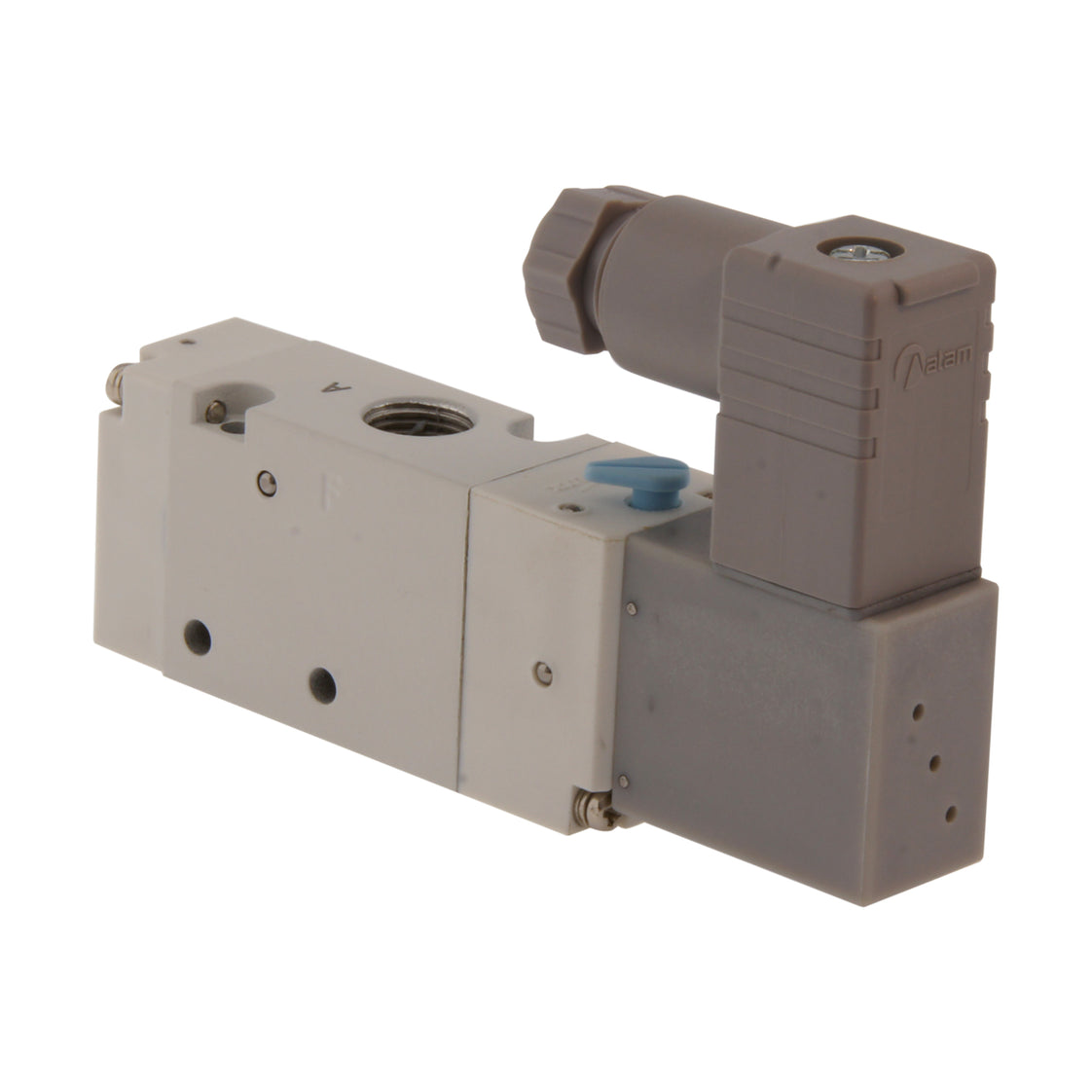

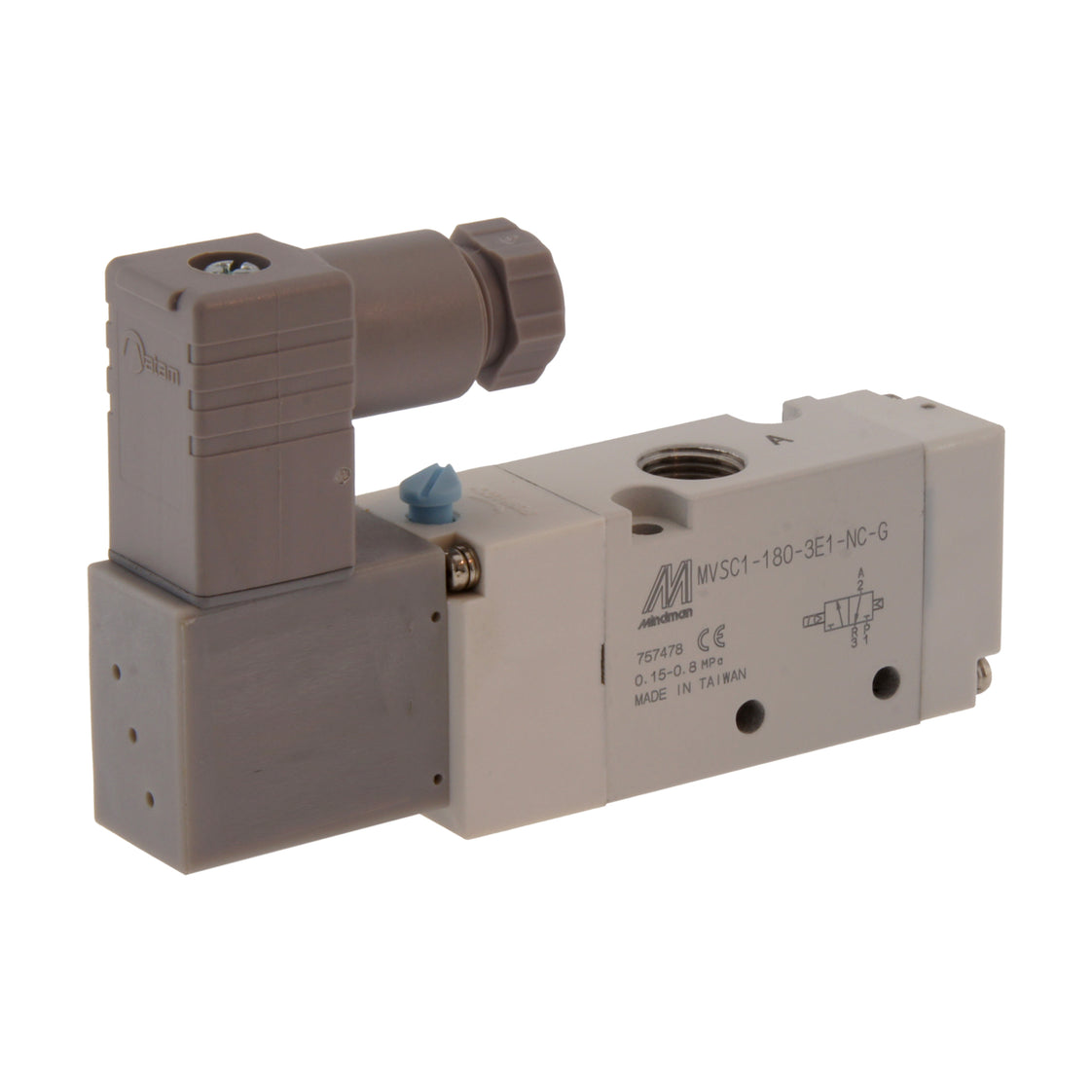

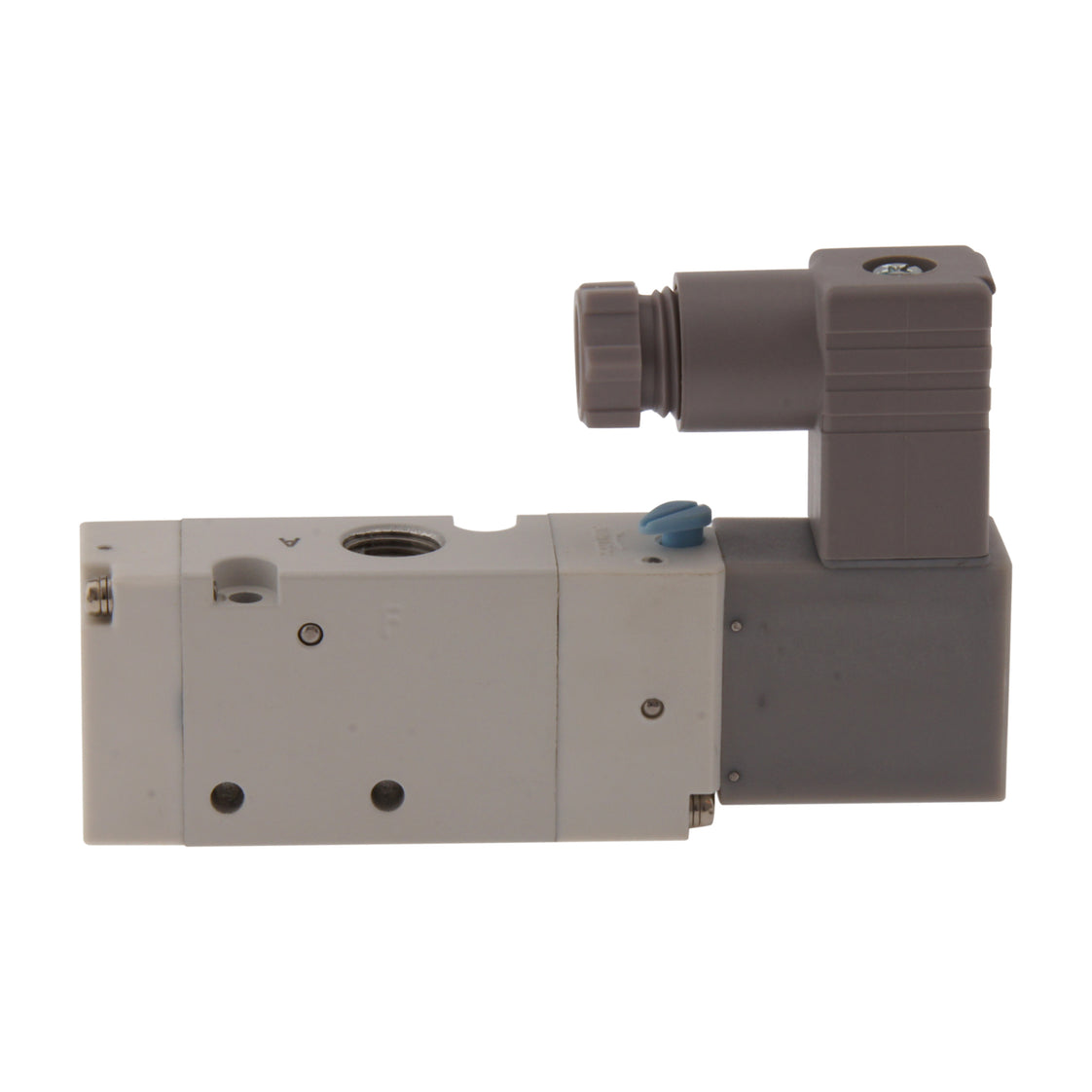

3/2-weg (normaal gesloten) pneumatiek magneetventiel van Mindman met G1/8 inch poorten (inschroef) en 24 V DC spoel. Indirect gestuurd (interne stuurdruk). Toepassing o.a. aansturing enkelwerkende cilinder.Werkdruk 1.5 - 8 bar. Medium lucht, ongeschikt voor andere media of vacuüm. Inclusief handmatige noodbediening. Montage op manifold met centrale voeding/ontluchting mogelijk. Responstijd 0.035 s, Kv-waarde 0.67 Nm3/h (722 Nl/min).

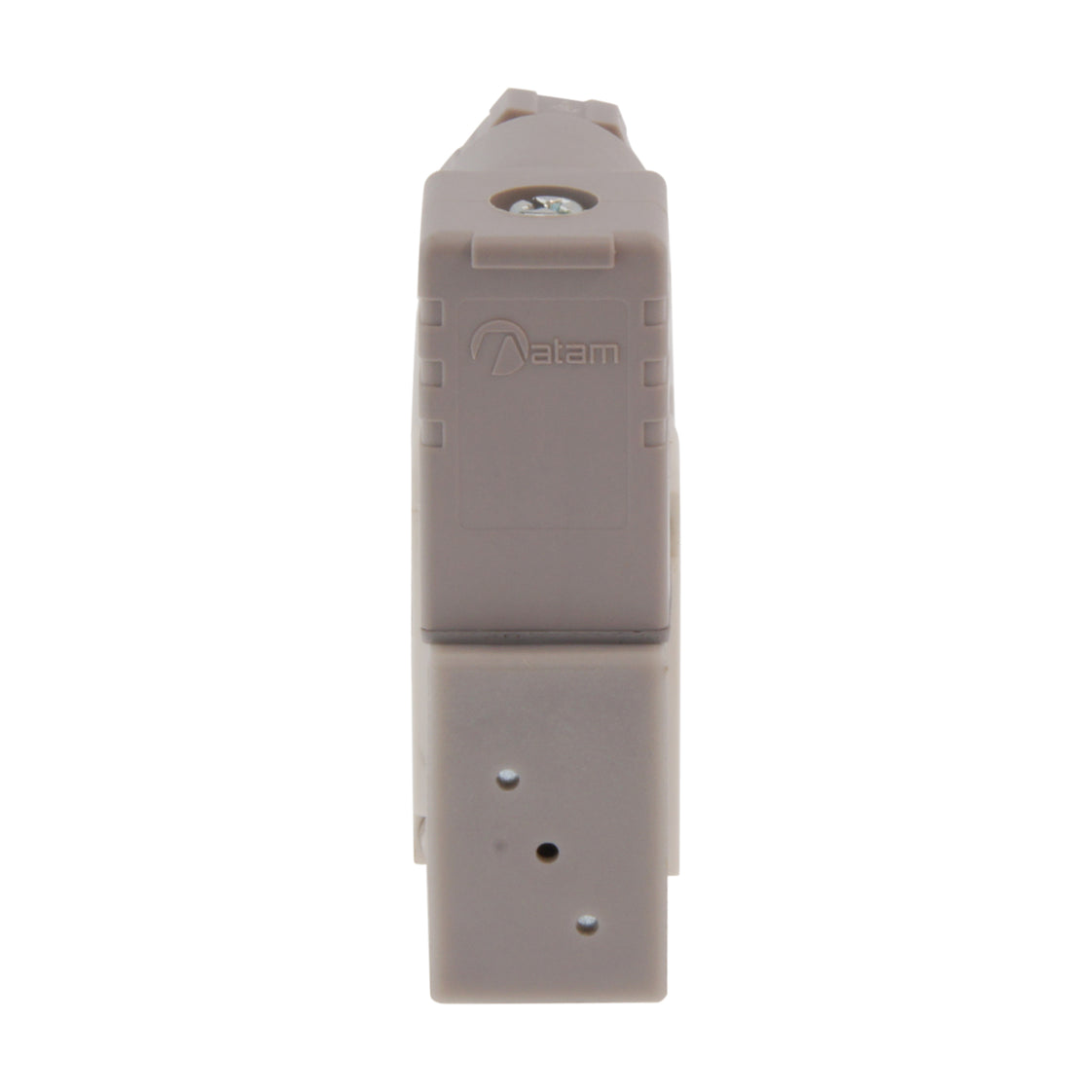

Inclusief spoel en DIN-C connector

Bekijk alle
Normale prijs
€25,91
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€21,41
excl BTW

Op voorraad +0 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 17 stuks is er een langere levertijd van 0 dagen. Maximaal 20 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4,95
Gratis voor bestellingen > €75,00
Voor 16:00u besteld, volgende werkdag in huis

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Hoogwaardig magneetventiel van Mindman voor pneumatische toepassingen. Deze uitvoering is 3/2-weg, normaal gesloten, voorzien van een spoel. Het ventiel heeft G1/8 inch leidingaansluitingen (BSPP binnendraad). De spoelspanning is 24 V DC en het vermogen van de spoel is 0.95 VA.. Het ventiel mag alleen gebruikt worden met schone perslucht (gefilterd tot maximaal 5 μm) en hoeft niet gesmeerd te zijn. De werkdruk is 1.5 tot 8 bar. Montage op manifold met centrale voeding/ontluchting mogelijk. Responstijd is 0.035 s. Kv-waarde 0.67 Nm3/h (722 Nl/min). Dit ventiel is standaard uitgerust met een noodhandbediening. Breng geen spanning aan op de spoel als de spoel verwijderd is van het ventiel om doorbranden te voorkomen. Overschrijd nooit de limieten van het ventiel (druk, temperatuur, voltage, medium, etc.).

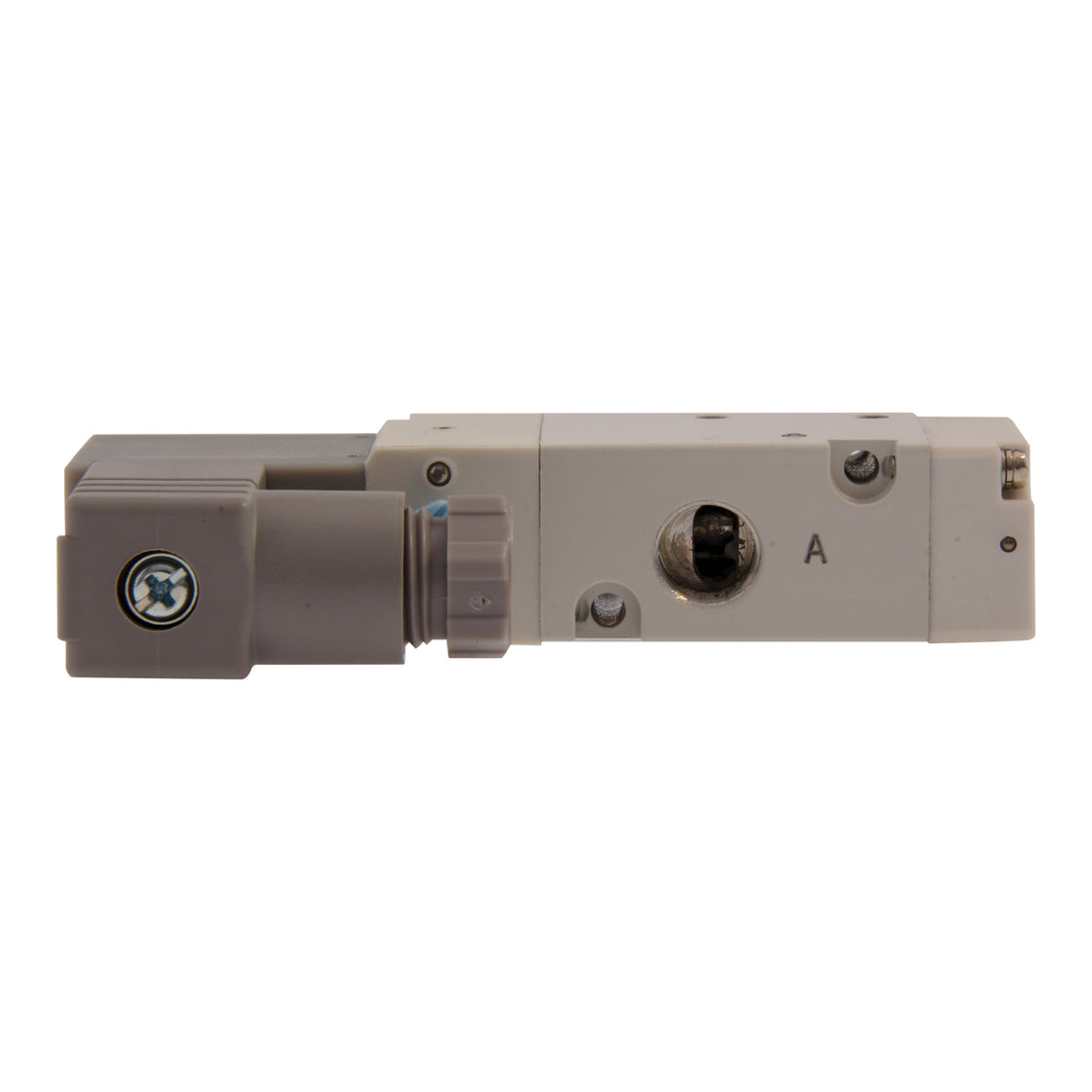

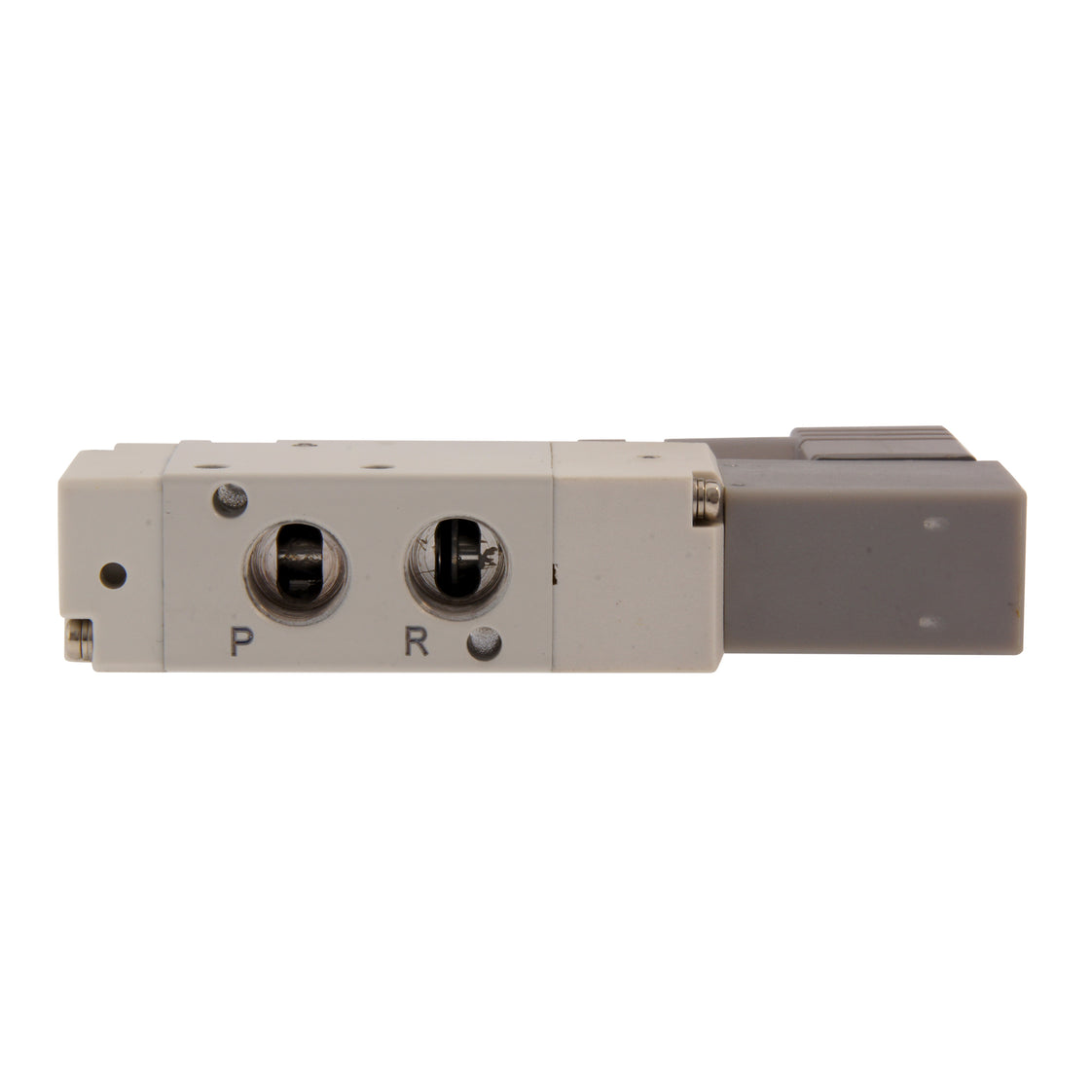

Een 3/2-weg ventiel heeft drie poorten en twee standen. Dit ventiel kan bijvoorbeeld gebruikt worden om een enkelwerkende cilinder aan te sturen. Een poort van het magneetventiel wordt verbonden met de cilinder. Deze poort wordt gebruikt om de cilinder te vullen en om de lucht af te laten. Het ventiel heeft daarom 1 poort voor luchttoevoer (poort P), 1 aflaatpoort (poort R) en 1 poort voor de verbinding met de cilinder (poort A).

Voordelen:

  • Lage stromingsweerstand (Kv=0.67m3/u)
  • Snel en betrouwbaar schakelen
  • Lange levensduur (12.000.000+ cycli)
  • Laag energieverbruik (0.95VA)
  • Onderhoudsvrij ontwerp
  • Spoel kan in 4 richtingen (4 x 90°) worden gedraaid
  • Geschikt voor montage op manifold

Nadelen:

  • Alleen voor (schone) lucht, niet voor andere media of vacuüm
  • Voordruk van minimaal 1.5 bar nodig bar voor goede werking (indirect gestuurd)

MVSC1 serie

De Mindman serie bestaat uit indirect bediende pneumatische magneetventielen in 3/2, 5/2 en 5/3-weg uitvoering. De MVSC en MVSC1 serie zijn ontworpen voor manifoldmontage en hebben dezelfde montageafmetingen. De serie heeft een minimale verschildruk nodig voor goede werking en kan daarom niet voor vacuumtoepassingen gebruikt worden.Daarom zijn ze niet geschikt voor vacuümtoepassingen. Ze kunnen worden gebruikt tot een maximale druk van 8 bar. De kleppen zijn verkrijgbaar met 24 V DC, 230 V AC en 110 V AC spoelen en zijn voorzien van een handmatige override. Het materiaal van de behuizing is aluminium met een HNBR-afdichting. De ventielen zijn verkrijgbaar met BSP- of NPT-poorten. De afsluiters in de serie worden gekenmerkt door een lange en betrouwbare levensduur en een onderhoudsvrij ontwerp.

Mindman is een internationale fabrikant van hoogwaardige pneumatische componenten met hoofdproductie in Taiwan. Met een rijk productieverleden, een zeer breed assortiment en kostenefficiente productie van hoge kwaliteitsproducten zijn ze een van de marktleiders in de pneumatiekbranche.
