5-Voudig Manifold MVSC1-180 3-Weg G1/4''

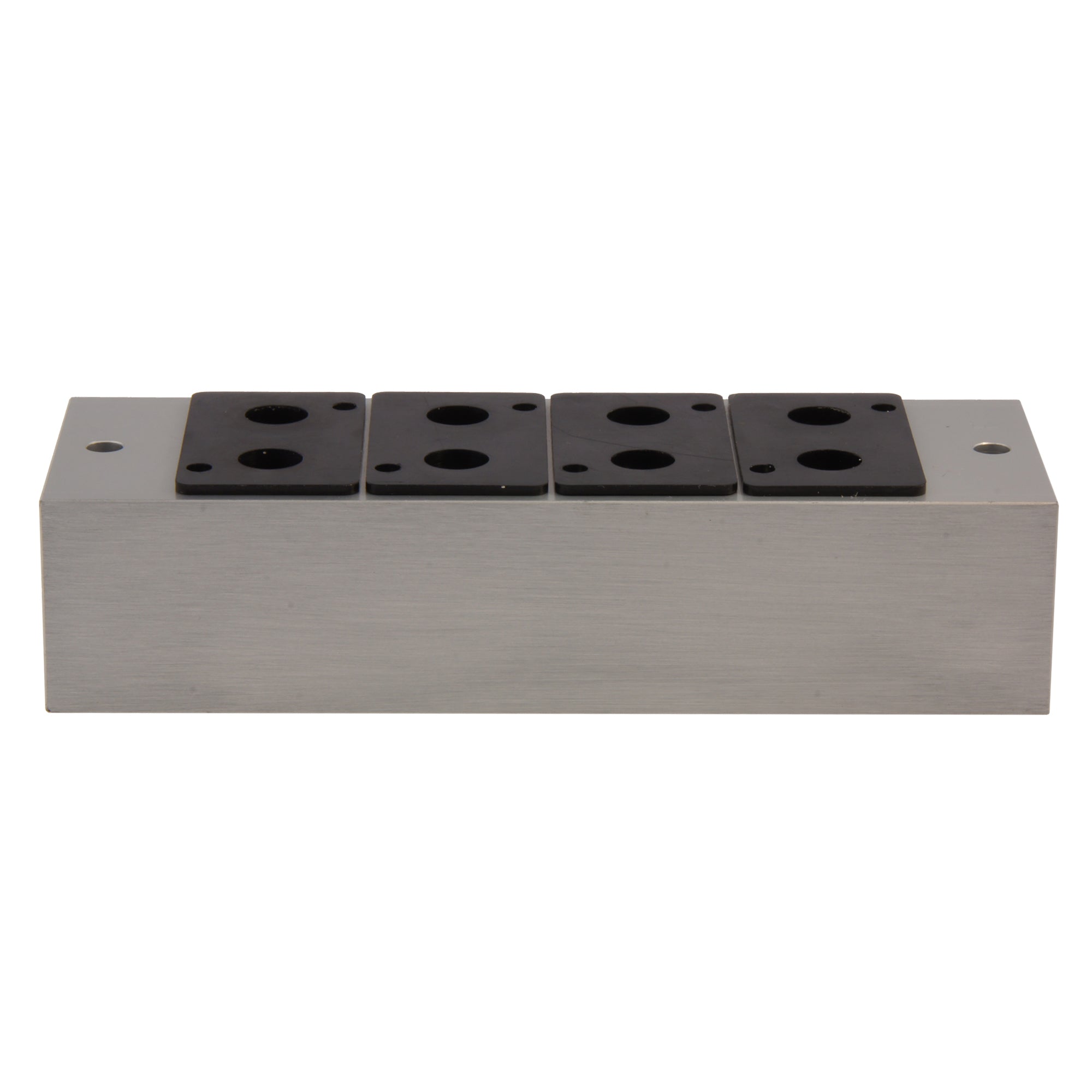

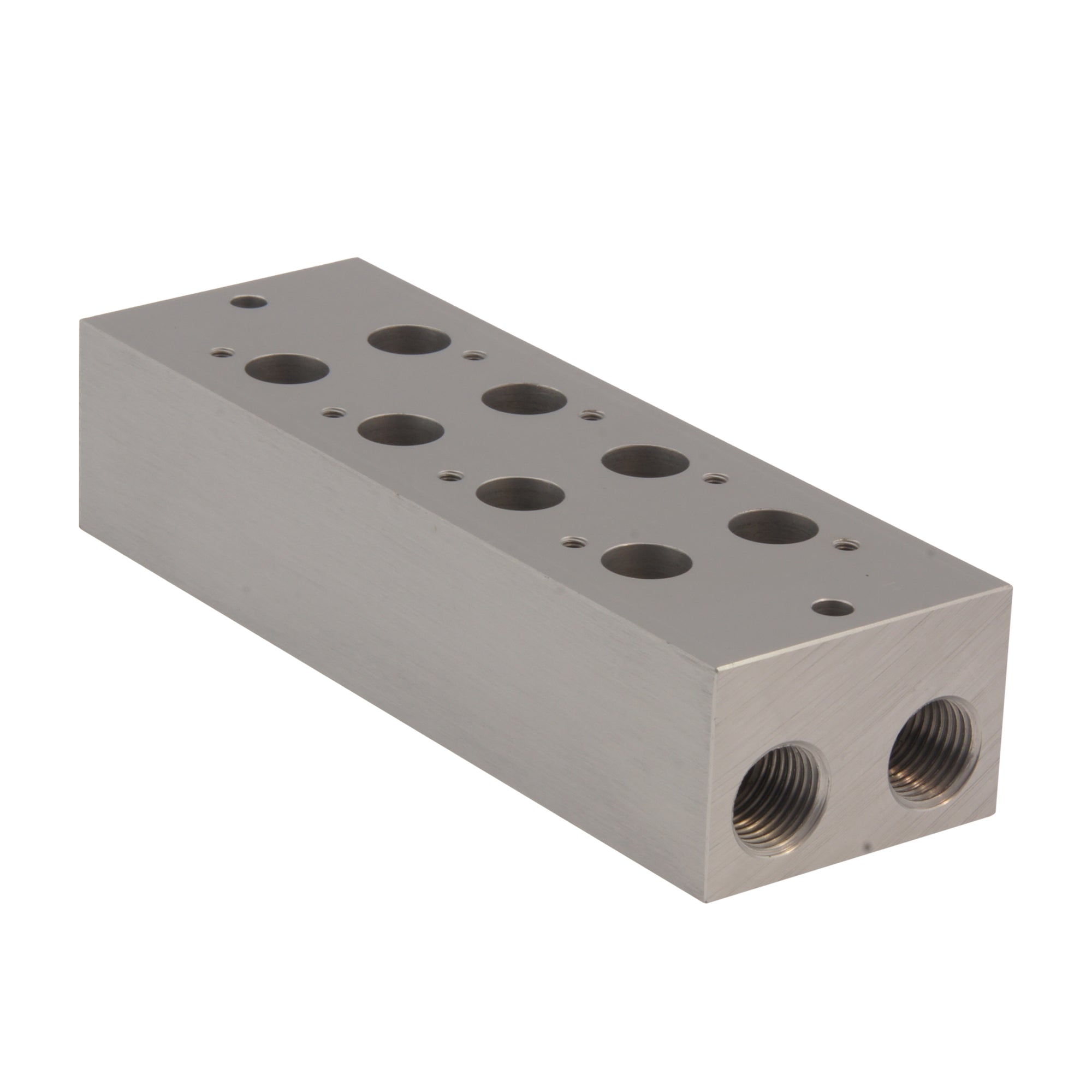

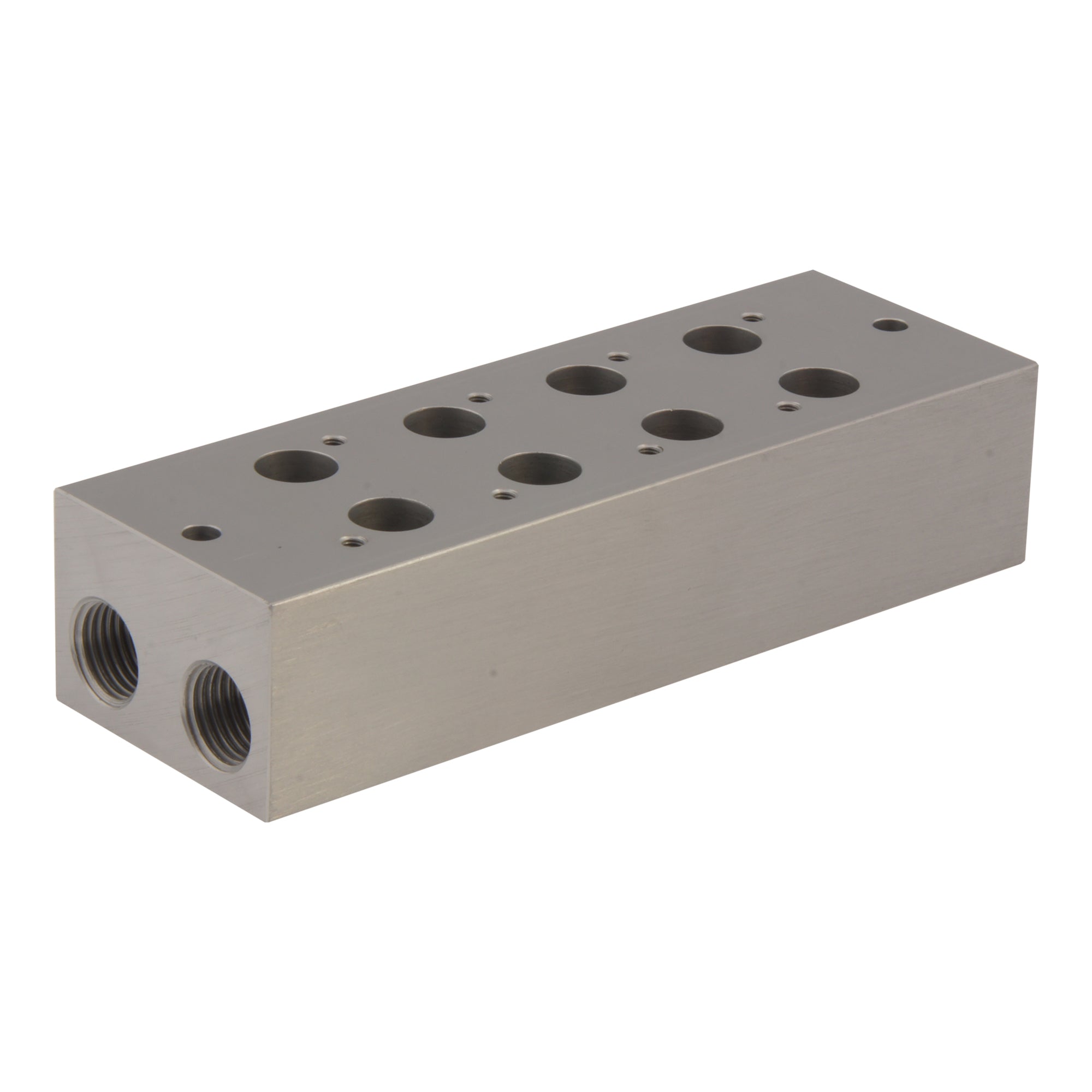

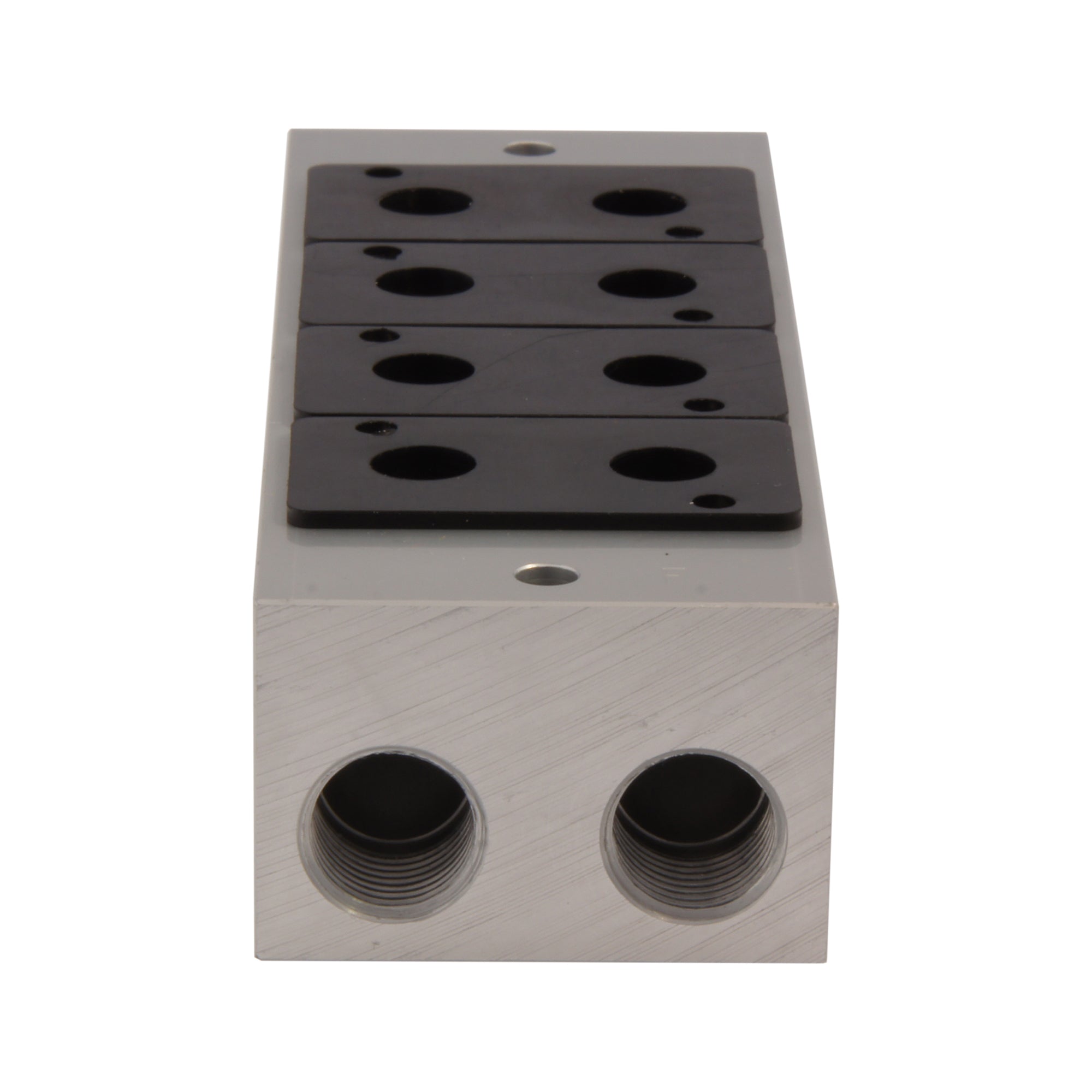

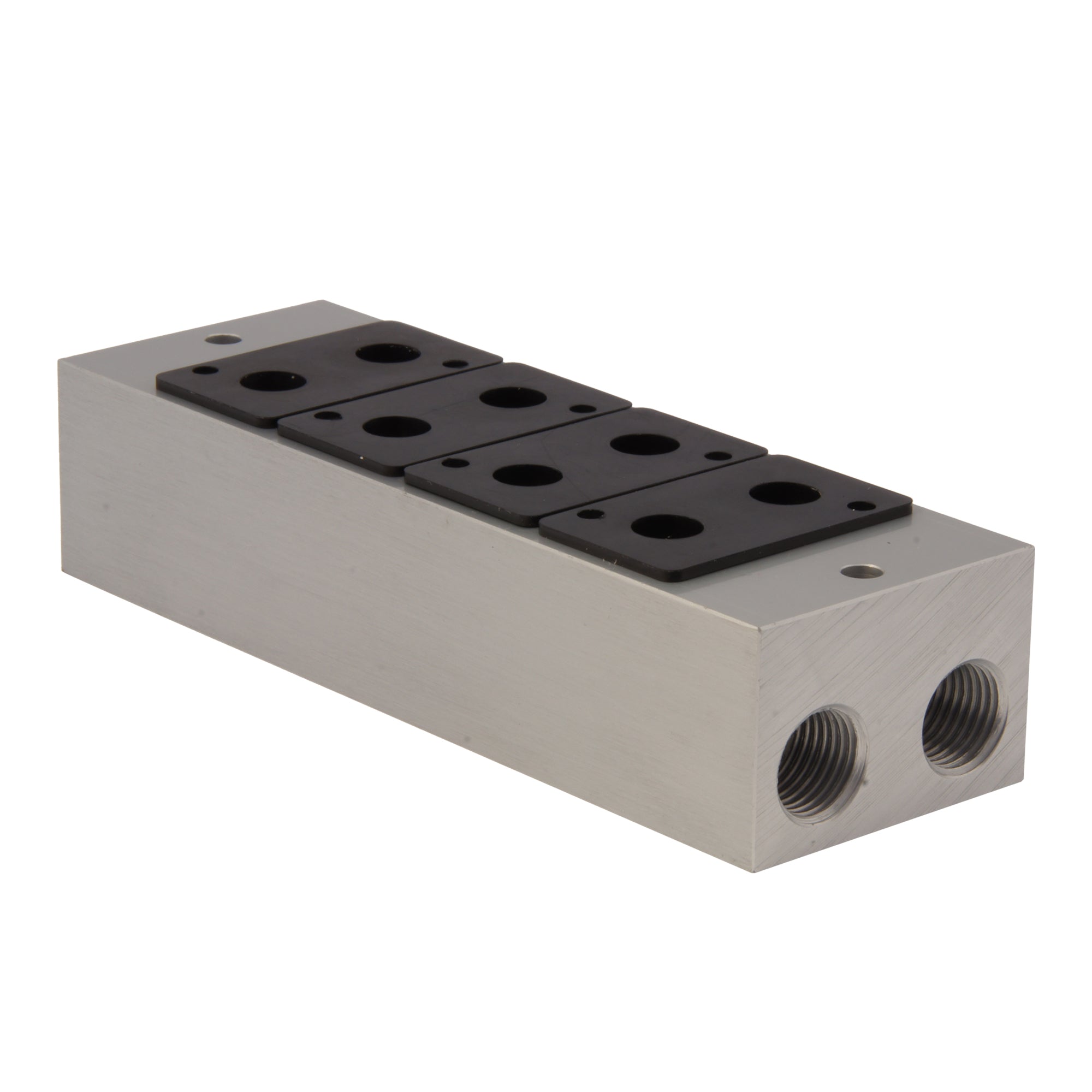

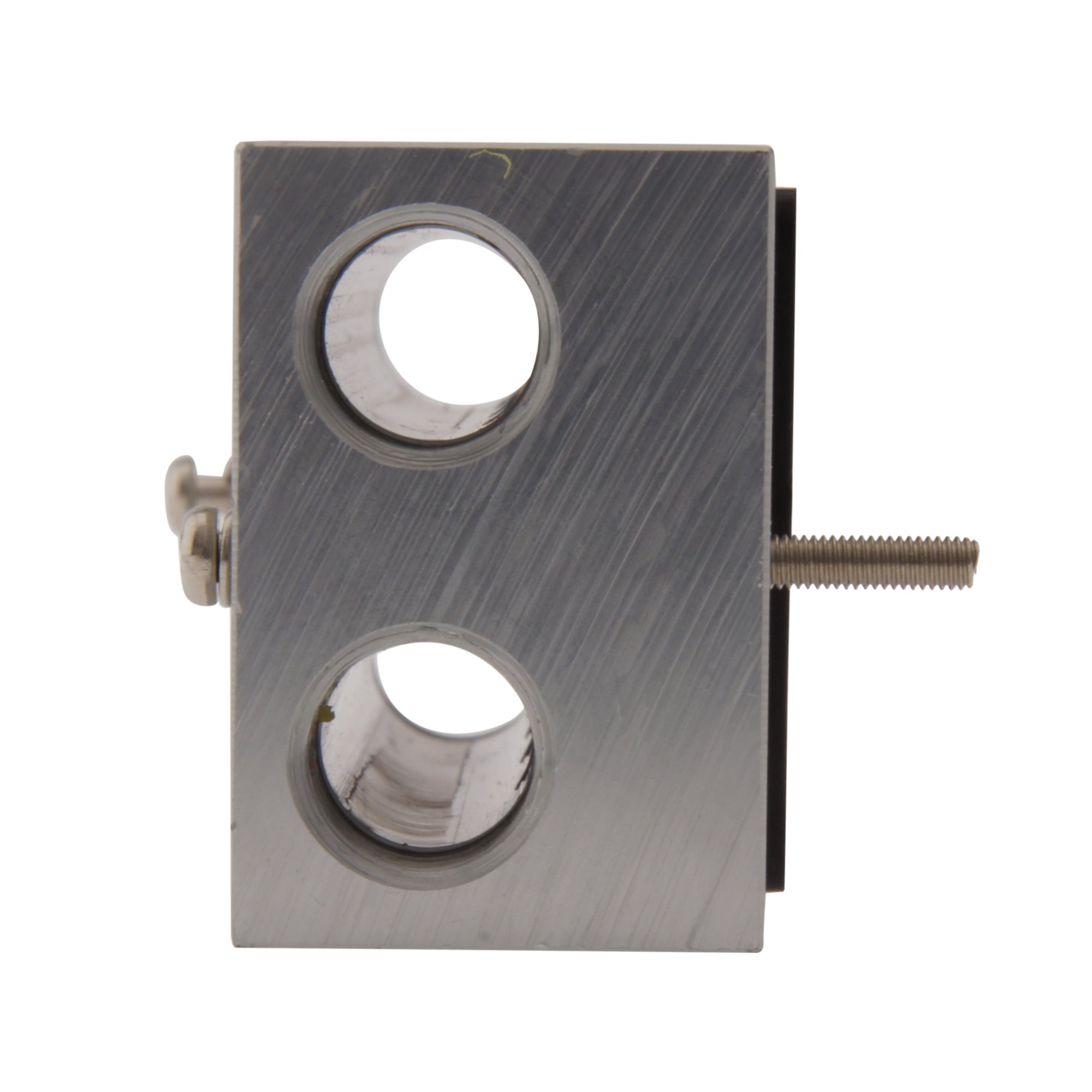

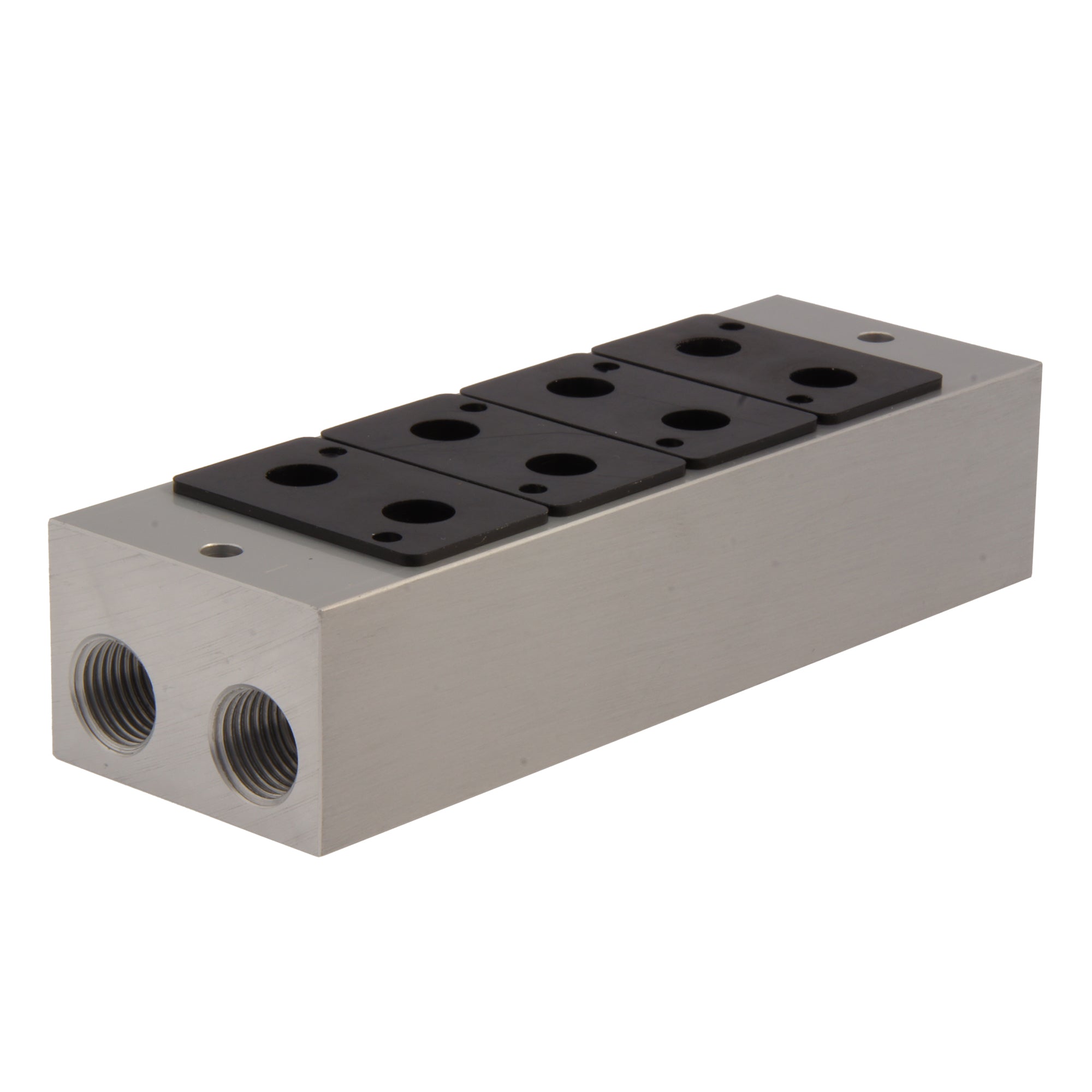

Manifolds zijn een handige oplossing voor het verdelen van perslucht naar meerdere pneumatische kleppen vanuit een centraal punt met gedeelde inlaat- en uitlaatpoorten. Een ander woord voor manifold is ventieleiland, basisplaat of grondplaat. Dit lichtgewicht manifold van hoogwaardig aluminium is geschikt voor maximaal 5- magneetventielen van de Mindman MVSC1-180 3-weg serie. Het ontwerp combineert hoge flow rates met een compact formaat. Het manifold wordt geleverd inclusief rubberen afdichtingen en bouten om de kleppen te monteren. Ongebruikte stations kunnen worden afgesloten met blindplaten. Deze zijn afzonderlijk verkrijgbaar. De in- en uitlaatpoorten aan beide zijden van de manifold hebben G1/4&quot schroefdraad. Dit betekent dat pneumatische slangen aan beide kanten verbonden kunnen worden. Als het manifold zich aan het einde van het pneumatische circuit bevindt, kunnen plugfittingen gebruikt worden om het manifold aan één kant af te sluiten. Manifolds zijn een efficiënte manier om slangen, fittingen en bevestingsmateriaal te verminderen. Dit leidt uiteindelijk tot lagere materiaalkosten, maar vereenvoudigt ook de installatie en het onderhoud. Een bijkomend voordeel is dat de slanglengtes gemiddeld korter zijn, wat leidt tot minder drukverlies en snellere reactietijden.

Pros:

• Hoogwaardig en lichtgewicht aluminium ontwerp.
• Monteer tot 5- kleppen op het manifold.
• Minder slangen en fittingen nodig, dit betekent minder materiaalkosten maar ook snellere installatie en onderhoud.
• Gemiddeld kortere afstanden van de klep naar de apparatuur, wat leidt tot een lagere drukval, lager luchtverbruik en snellere reactietijden.
• De elektrische bedrading is eenvoudiger omdat de ventielen dicht bij elkaar geplaatst zijn.

Cons:

• Kan alleen worden gebruikt met de Mindman MVSC1-180 3-weg serie.
• Extra blindplaten vereist voor ongebruikte stations.

MVSC1 Serie

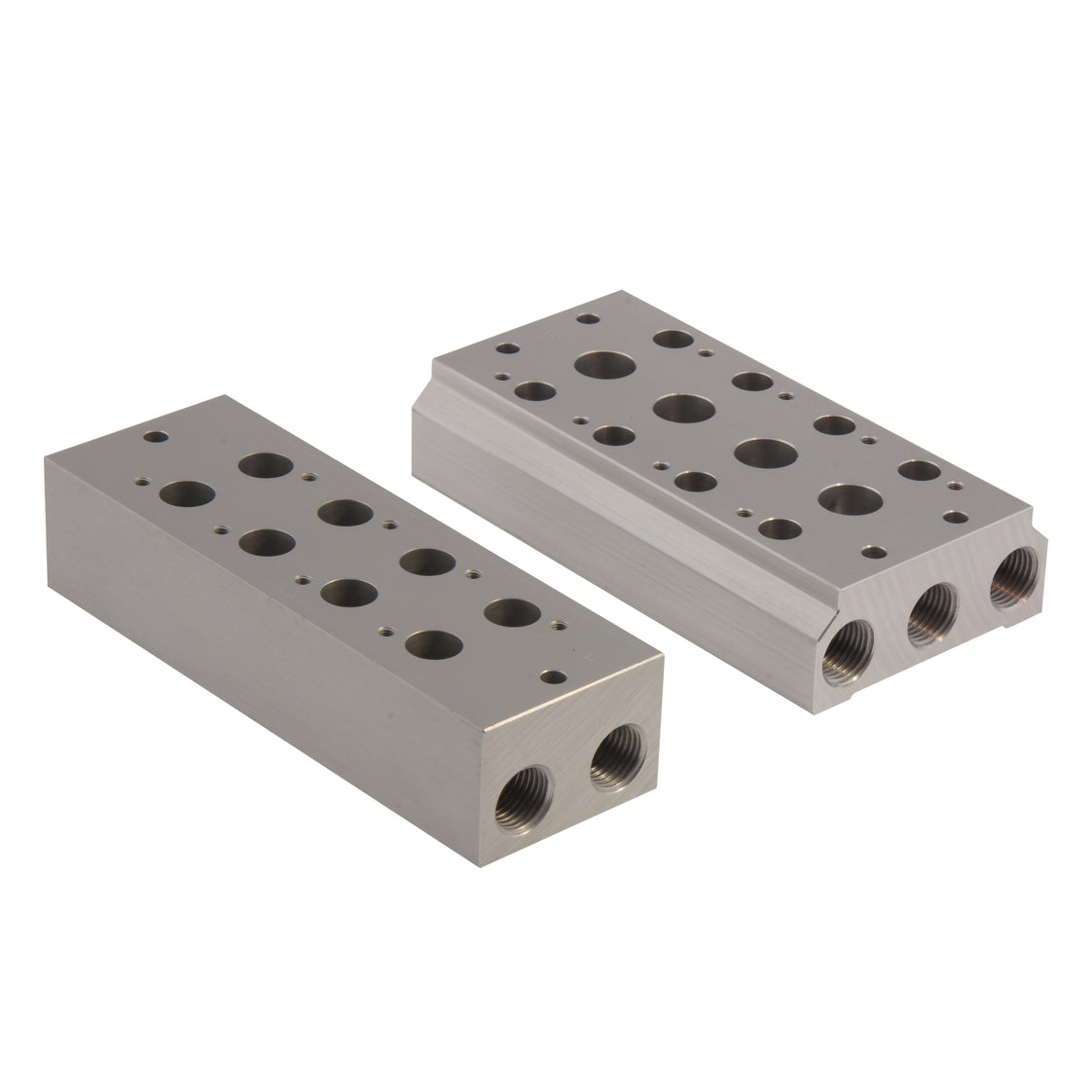

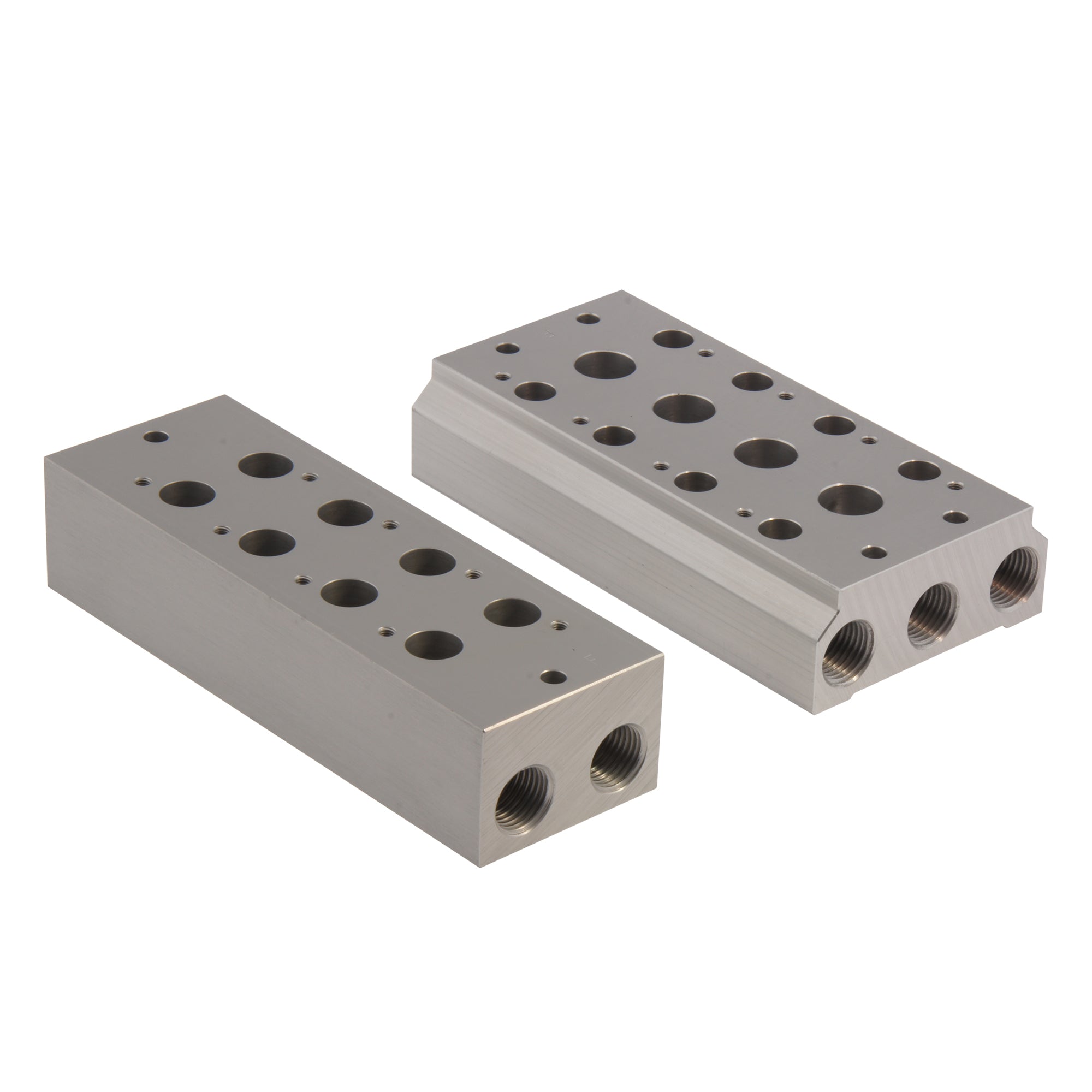

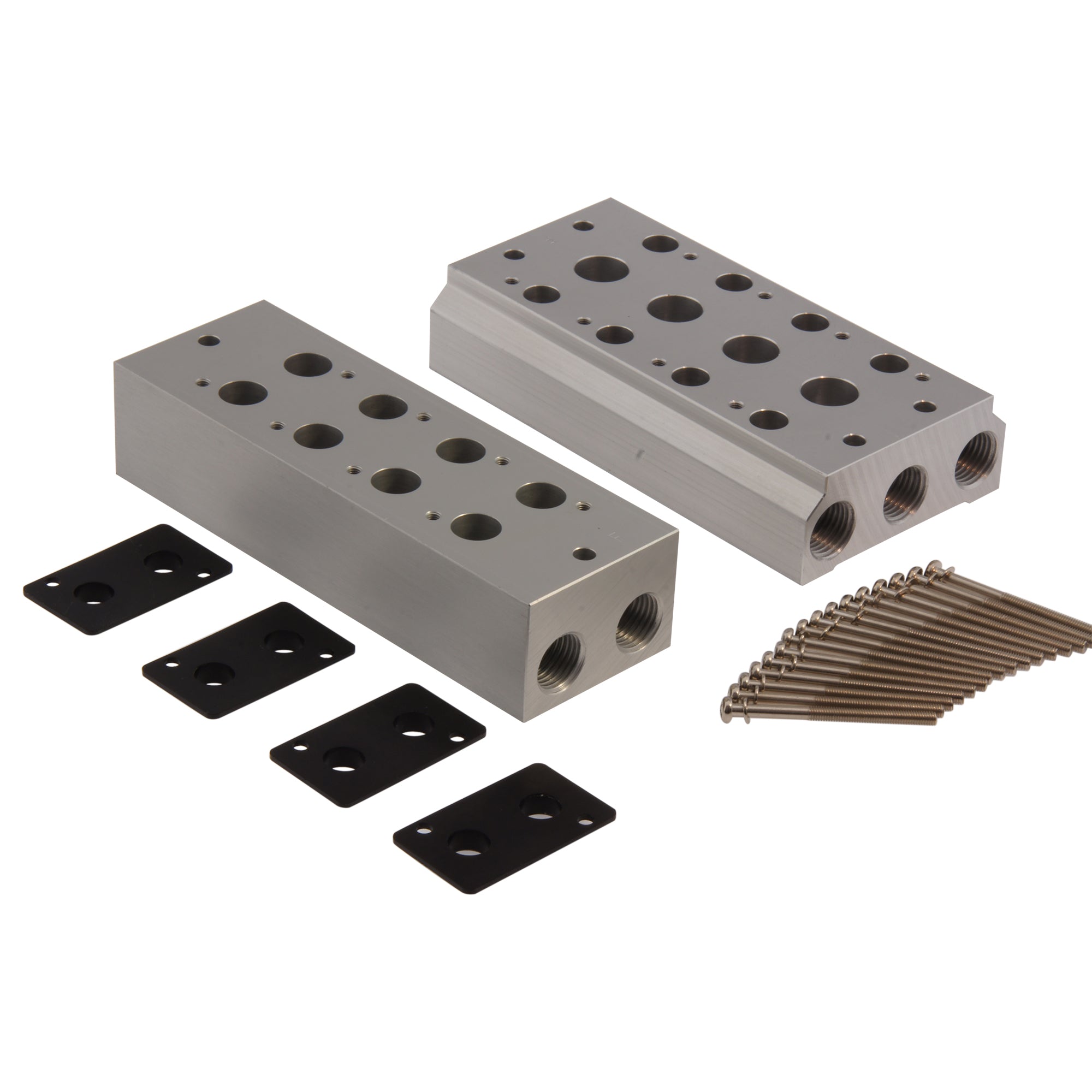

Combineer een groot aantal Mindman MVSC1-kleppen op ëën manifold met gecentraliseerde inlaat- en uitlaatpoorten. Optimaliseer de prestaties van de ventielen en reduceer slangen en fittingen. Alle manifolds hebben een sterke en lichtgewicht aluminium behuizing en worden geleverd met rubberen afdichtingen en bouten om de kleppen te monteren. De manifolds zijn beschikbaar vanaf 2 tot maximaal 10 stations. Extra blindplaten zijn beschikbaar om ongebruikte stations af te sluiten. De manifolds zijn beschikbaar voor alle 3-weg en 5-weg uitvoeringen. Kies een manifold dat overeenkomt met de breedte van de magneetventielen (van 15 mm tot 22 mm). De aansluitingen voor de inlaat- en uitlaatpoorten aan de zijkant zijn afhankelijk van de klepbreedte en variëren van 1/8 inch voor de kleinste kleppen (15 mm) to 1/4 inch voor de grootste kleppen (22 mm) met Rc-, G- of NPT-schroefdraad. Let op dat Mindman MVSC1-ventielen levert met een body-ported ontwerp (standaard) en een manifold ontwerp waarbij alle ventielpoorten met het manifold verbonden zijn (niet-standaard).
