G1/2'' 24V DC 3/2-Weg NC Magneetventiel 2-8bar MVSC

G1/2'' 24V DC 3/2-Weg NC Magneetventiel 2-8bar MVSC
G1/2'' 24V DC 3/2-Weg NC Magneetventiel 2-8bar MVSC
Afbeelding kan iets afwijken
Zie specificaties voor nauwkeurige informatie.
Referentie: MVSC-460-3E1-NC-DC24-G
Merk: Mindman

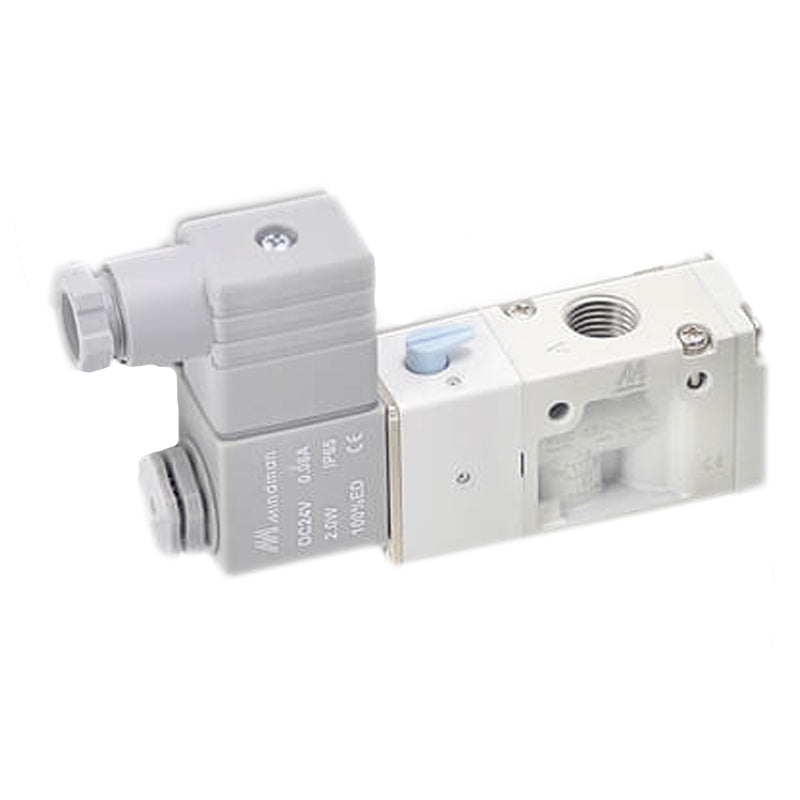

3/2-weg (normaal gesloten) pneumatisch magneetventiel van Mindman met G1/2 inch poorten (binnendraad) en 24 V DC spoel. Indirect gestuurd. Toepassingen zijn onder andere het aansturen van een enkelwerkende cilinder. Bedrijfsdruk van 2 tot 8 bar (29 tot 116 psi). Alleen geschikt voor lucht. Met handmatige override controle. Kan worden gemonteerd op verdeelblok met centrale luchttoevoer/ontluchter. Reactietijd 0,05 s, Kv-waarde 2,22 Nm3/h(2393 Nl/min).

Inclusief spoel en DIN-B connector

Bekijk alle
Normale prijs
€49.51
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€40.92
excl BTW

Op voorraad +26 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 26 dagen. Maximaal 20 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4.95
Gratis voor bestellingen > €75.00
Verwachte levering binnen 27 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

Hoogwaardige pneumatische magneetventiel van Mindman. Deze klep is 3/2-weg, normaal gesloten, uitgerust met een spoel. De klep heeft G 1/2 inch poorten (BSPP binnendraad). De spoelspanning is 24 V DC en het vermogen is 2 VA. Het ventiel kan alleen worden bediend met perslucht (gefilterd tot 5 μm) die niet gesmeerd hoeft te worden. De werkdruk is 2 tot 8 bar (29 tot 116 psi). Montage op spruitstuk met centrale aan- en afvoer mogelijk. De reactietijd is 0,05 s. De klep heeft een Kv-stroomwaarde van 2,22 Nm3/h(2393 Nl/min). Deze klep is voorzien van een handmatige override. Overschrijd nooit de limieten van de kleppen (druk, temperatuur, spanning, media, enz.). Zet geen spanning op de spoel wanneer de spoel uit de klep is verwijderd om doorbranden te voorkomen.

Een 3/2-wegklep heeft drie poorten en twee toestanden. Deze klep kan bijvoorbeeld worden gebruikt om een enkelwerkende cilinder aan te sturen. Een poort van de magneetklep is verbonden met de cilinder, deze poort wordt gebruikt voor zowel het vullen als het ontluchten van de cilinder. Het ventiel heeft daarom een poort voor de luchttoevoer (poort P), een poort voor de ontluchting (poort R) en een poort voor de verbinding met de cilinder (poort A).

Voordelen:

  • Lage stromingsweerstand (Kv=2,22m3/h)
  • Snelle en betrouwbare werking
  • Lange levensduur (12.000.000+ cycli)
  • Laag energieverbruik (2VA)
  • Onderhoudsvrij ontwerp
  • Spoel kan in vier richtingen worden geïnstalleerd (4 x 90°)
  • Ontworpen voor montage in spruitstuk

Nadelen:

  • Alleen voor (schone) lucht, niet voor andere media of vacuüm
  • Minimale druk van 2 bar vereist voor goede werking (stuurventiel)

MVSC-serie

De MVSC-serie van Mindman bestaat uit indirect gestuurde pneumatische magneetventielen in 3/2-, 5/2- en 5/3-weg configuratie. De MVSC- en MVSC1-serie zijn ontworpen voor spruitstukmontage en hebben dezelfde montageafmetingen. De MVSC-serie heeft een bepaald minimum drukverschil nodig om te kunnen werken. Daarom zijn ze niet geschikt voor vacuümtoepassingen. Ze kunnen worden gebruikt tot een maximale druk van 8 bar. De kleppen zijn verkrijgbaar met spoelen van 24 V DC, 230 V AC en 110 V AC en zijn uitgerust met een handmatige override. Het materiaal van de behuizing is aluminium met een HNBR afdichting. De kleppen zijn verkrijgbaar met BSP- of NPT-poorten. De kleppen uit de MVSC-serie worden gekenmerkt door een lange en betrouwbare levensduur en een onderhoudsvrij ontwerp.

Mindman is een internationale fabrikant van hoogwaardige pneumatische componenten met hoofdproductie in Taiwan. Met een rijke productiegeschiedenis, een zeer breed assortiment en een kostenefficiente productie van hoogwaardige producten zijn zij een van de echte marktleiders in de pneumatiekindustrie.
