Referentie: MVSC-300-5B10-G
Merk: Mindman

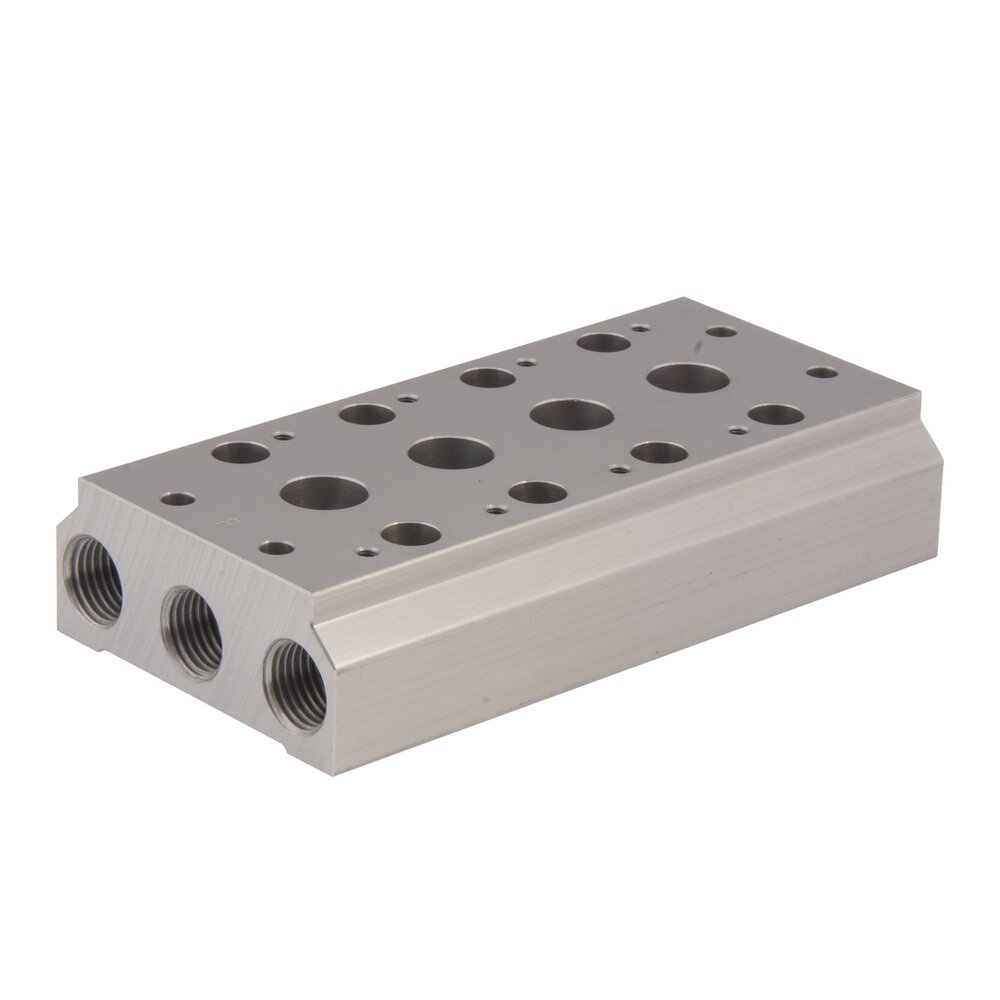

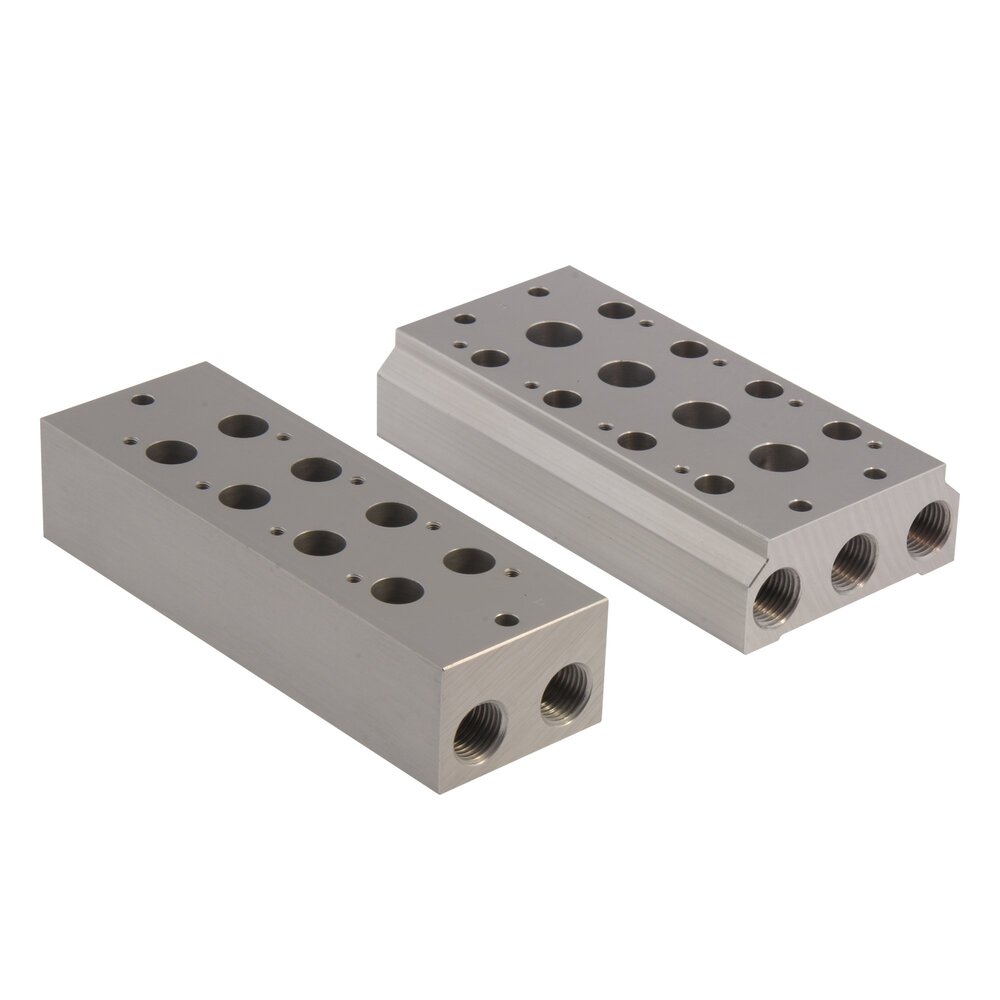

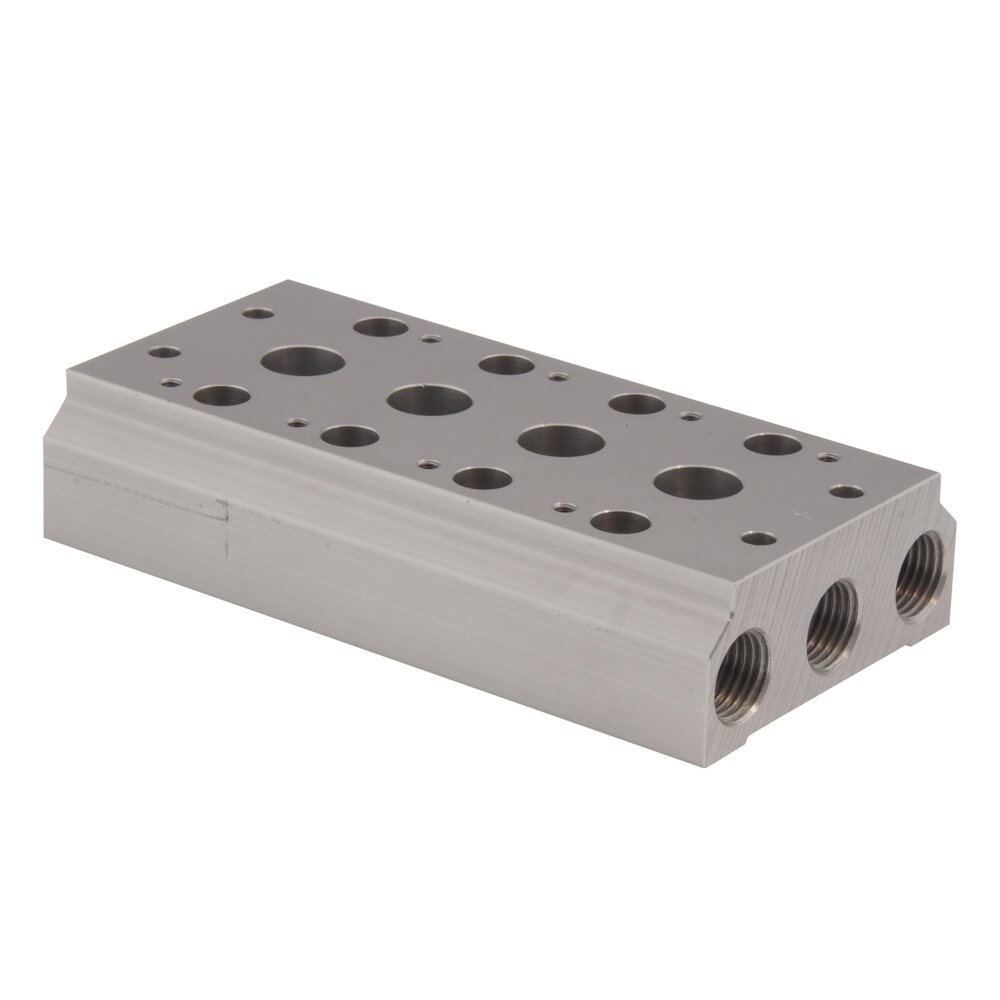

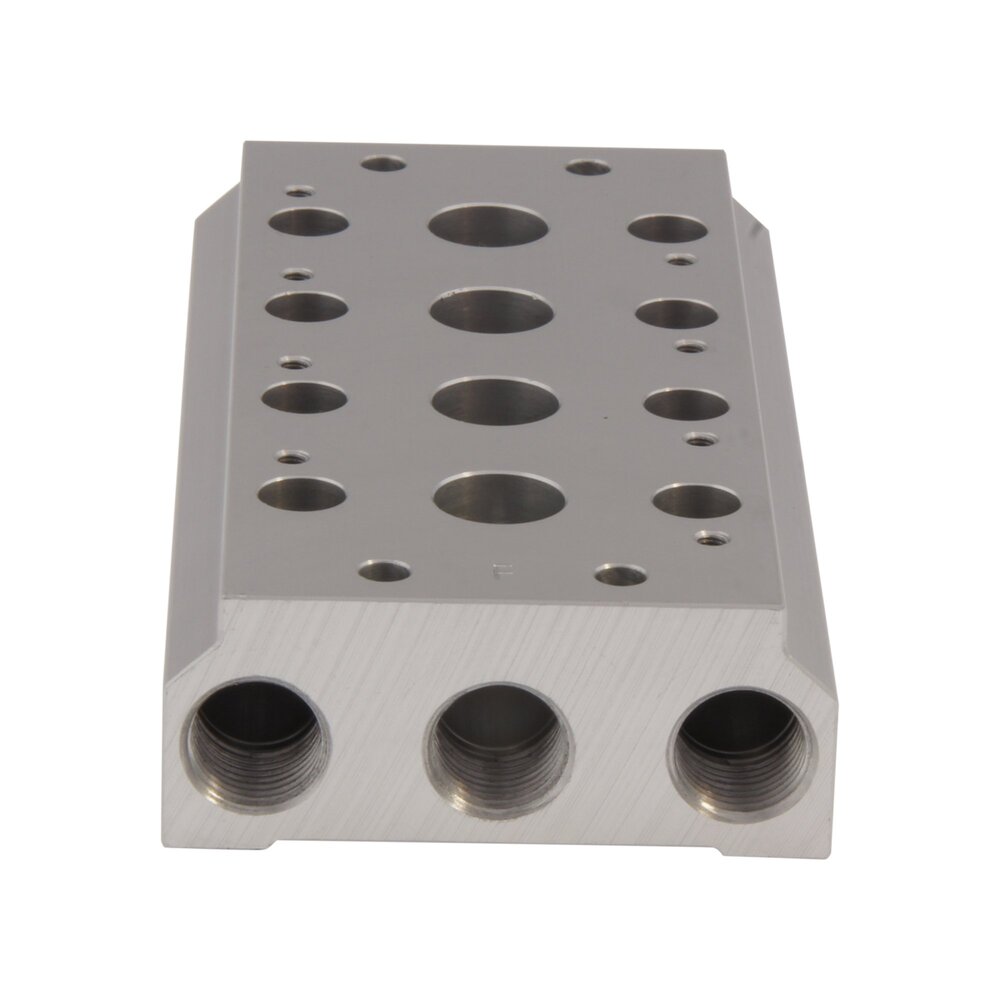

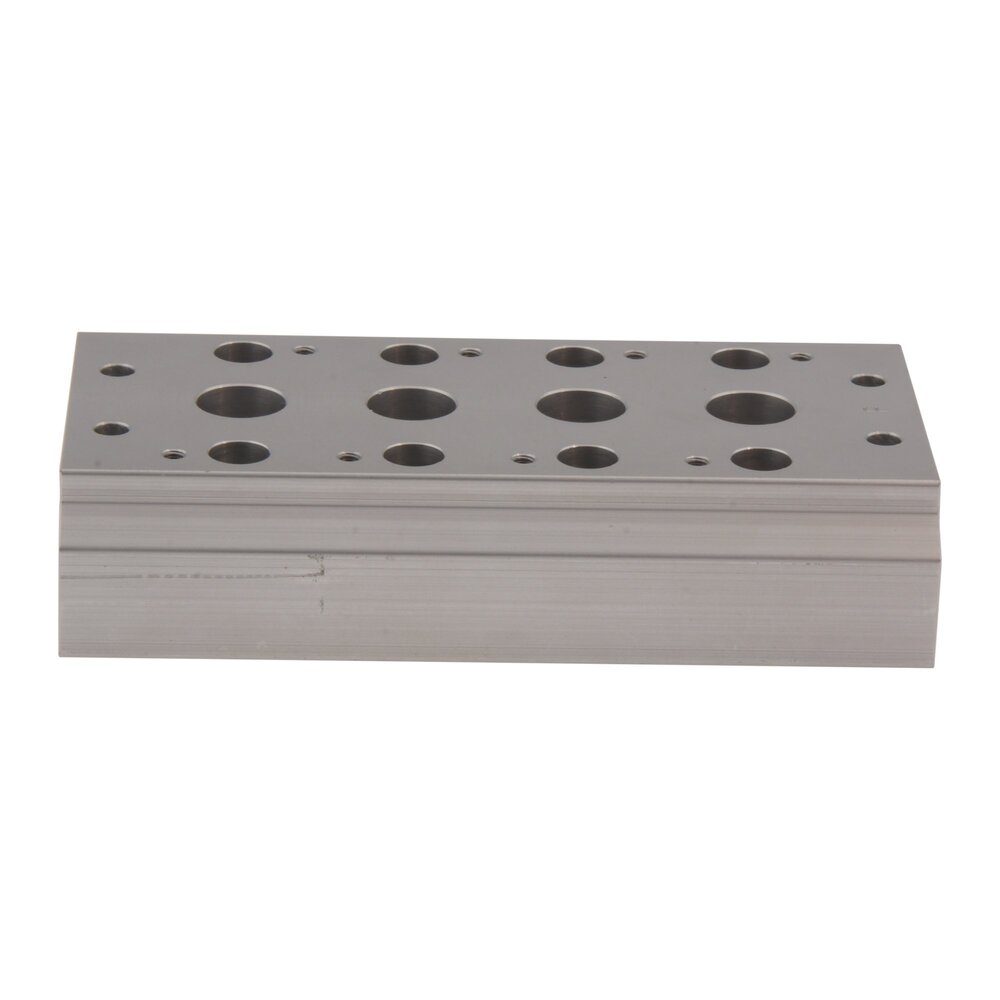

Sterk en lichtgewicht manifold voor maximaal 10 pneumatische magneetventielen uit de Mindman MVSC-300 5-weg serie. Inclusief rubberen afdichtingen en bouten om de kleppen te monteren. Ongebruikte stations kunnen worden afgesloten met blokkeringsplaten (apart verkrijgbaar). De in- en uitlaatpoorten hebben G3/8&quot schroefdraad aan beide zijden van het spruitstuk. Dit verdeelstuk is een efficiënte manier om het aantal slangen, fittingen en armaturen te beperken, maar ook om de installatie en het onderhoud te vereenvoudigen.

Bekijk alle
Normale prijs
€43,37
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€35,84
excl BTW

Op voorraad +26 dagen Op aanvraag Op aanvraag
0 zitten al in uw winkelwagen Boven 0 stuks is er een langere levertijd van 26 dagen. Maximaal 1000 stuks online beschikbaar. Neem voor hogere aantallen contact met ons op support@tameson.nl om de levertijd op te vragen. Dit item is niet online beschikbaar, neem contact met ons op support@tameson.nl om de levertijd op te vragen.


Verzending naar Nederland: €4,95
Gratis voor bestellingen > €75,00
Verwachte levering binnen 27 werkdagen

Beschrijving
Specificaties
Downloads
Gerelateerde producten

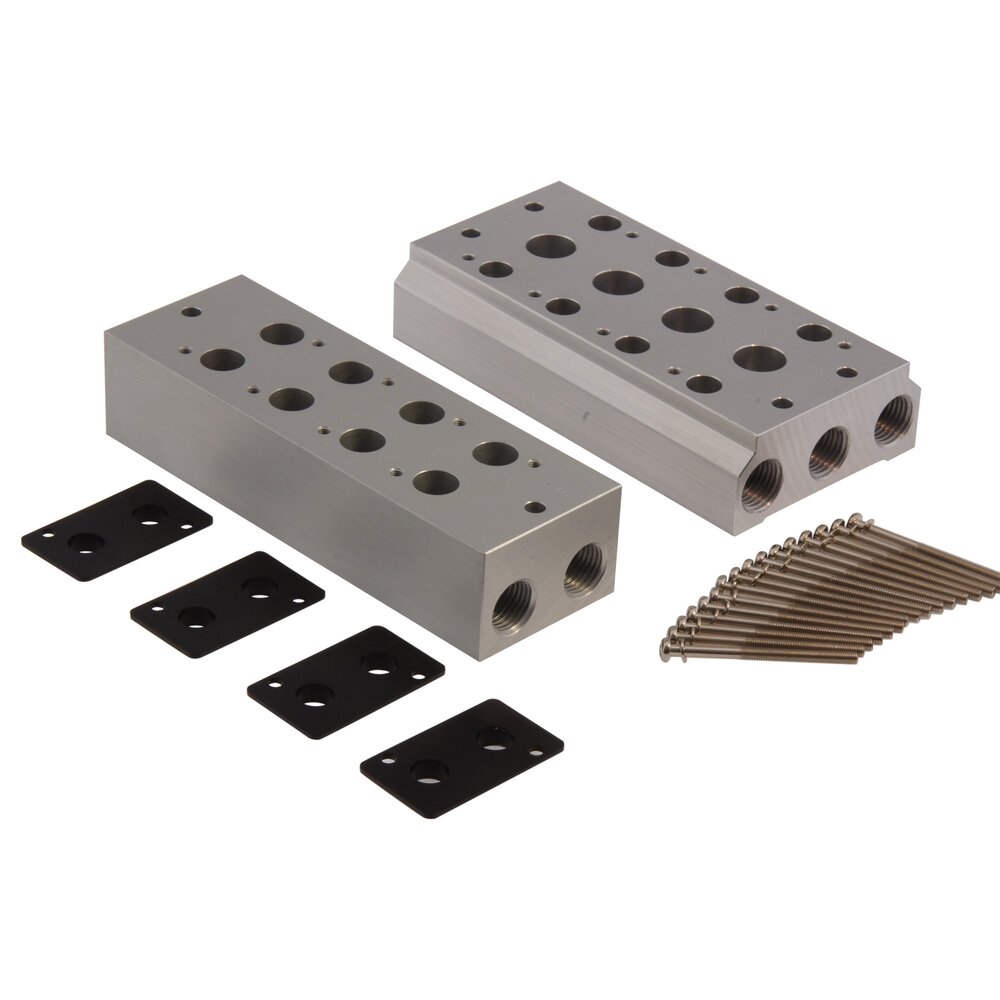

Pneumatische verdeelstukken bieden een handige oplossing om lucht te verdelen vanaf een groot aantal ventielen vanaf een centraal punt met gedeelde inlaat- en uitlaatpoorten. Deze sterke en lichte aluminium verdeler is geschikt voor maximaal 10 pneumatische magneetventielen uit de Mindman MVSC-300 5-weg serie. Hij biedt een grote doorstroomcapaciteit in een compact formaat. Het spruitstuk wordt geleverd inclusief rubberen afdichtingen en bouten om de kleppen te monteren. Ongebruikte stations kunnen worden afgesloten met blokkeringsplaten. Deze blokkeerplaten zijn apart verkrijgbaar. De in- en uitlaatpoorten aan beide zijden van het spruitstuk hebben G3/8&quot schroefdraad. Buizen kunnen aan beide zijden worden aangesloten. Als het verdeelstuk zich aan het einde van het pneumatische circuit bevindt, is het nodig om extra steekfittingen te gebruiken om het verdeelstuk aan een kant af te sluiten. Manifolds bieden een efficiente manier om het aantal slangen, fittingen en armaturen te beperken. Dit leidt uiteindelijk tot lagere materiaalkosten, maar vereenvoudigt ook de installatie en het onderhoud. Een bijkomend voordeel is dat de slangen gemiddeld korter zijn, wat leidt tot minder drukverlies en iets snellere reactietijden.

Voordelen:

  • Hoogwaardig en lichtgewicht aluminium ontwerp.
  • Monteer tot 10 kleppen op een spruitstuk.
  • Het manifold vermindert de benodigde slangen en fittingen aanzienlijk, wat een snellere installatie en onderhoud betekent en een verlaging van de materiaalkosten.
  • Gemiddeld kortere afstanden tussen het ventiel en de bedieningseenheid, wat leidt tot een lagere drukval, lager luchtverbruik en snellere reactietijden.
  • De elektrische bedrading is vereenvoudigd omdat de klepspoelen zich dicht bij elkaar bevinden.

Nadelen:

  • Kan alleen worden gebruikt met kleppen met lichaamspoort uit de Mindman MVSC-300 5-wegs serie.
  • Extra blokkeerplaten vereist voor ongebruikte stations.

MVSC-serie

Combineer een groot aantal Mindman MVSC-kleppen op een spruitstuk met gecentraliseerde in- en uitlaatpoorten. Benut de prestaties en verminder het aantal slangen en fittingen. Alle spruitstukken hebben een sterk en lichtgewicht aluminium huis en worden geleverd met rubberen afdichtingen en bouten om de kleppen te monteren. De verdeelblokken zijn verkrijgbaar van 2 tot 10 stations. Er zijn extra blokkeerplaten verkrijgbaar om ongebruikte stations af te sluiten. De verdeelstukken zijn verkrijgbaar voor alle 3-weg en 5-weg kleppen. Kies een verdeelstuk dat overeenkomt met de klepbreedte, van 22 mm tot 46 mm. De aansluitingen voor de inlaten en uitlaten aan de zijkant hangen af van de klepbreedte en varieren van 1/4 inch voor de kleinste kleppen (22 mm) tot 1/2 inch voor de grootste kleppen (46 mm) met Rc-, G- of NPT-schroefdraad. Let op: Mindman biedt MVSC-kleppen met een 'body ported type'-ontwerp (standaard) en een 'manifold type'-ontwerp waarbij alle kleppoorten op het manifold aansluiten (niet-standaard).
