Referentie: MVSC-300-3B3-G
Merk: Mindman

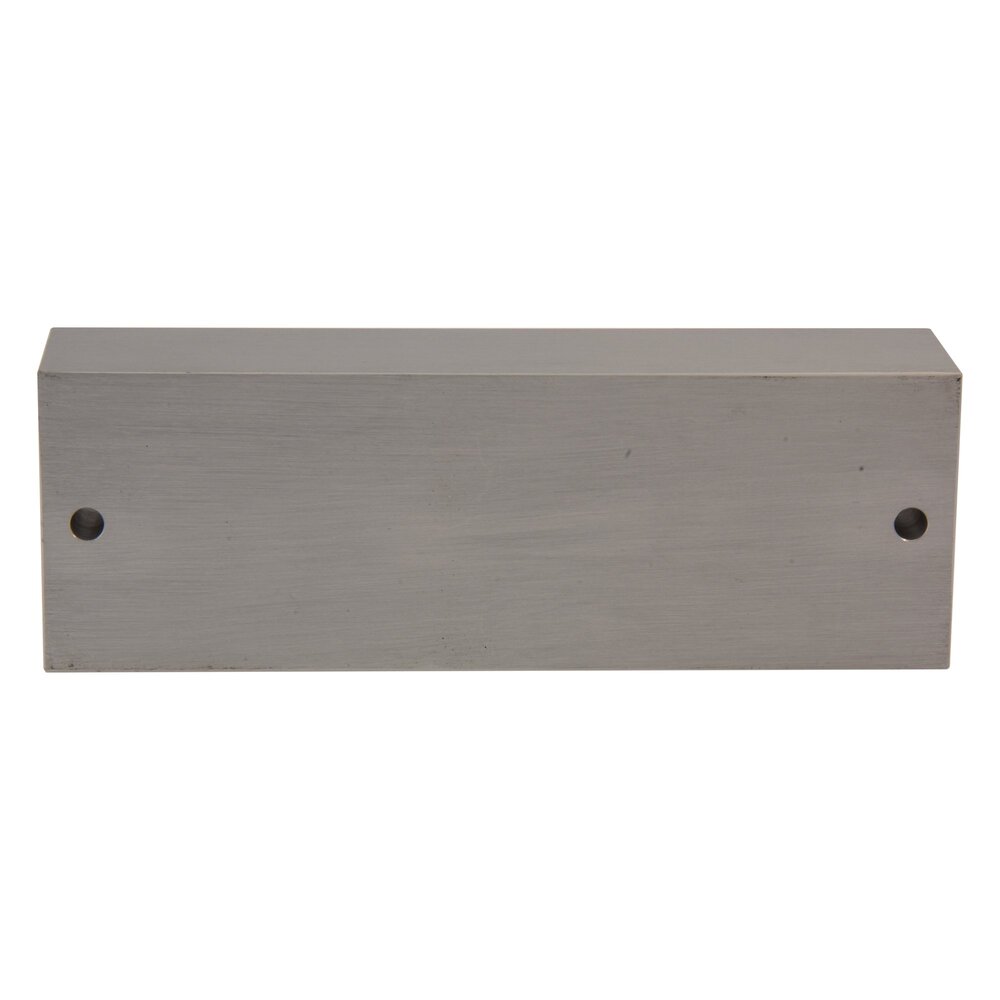

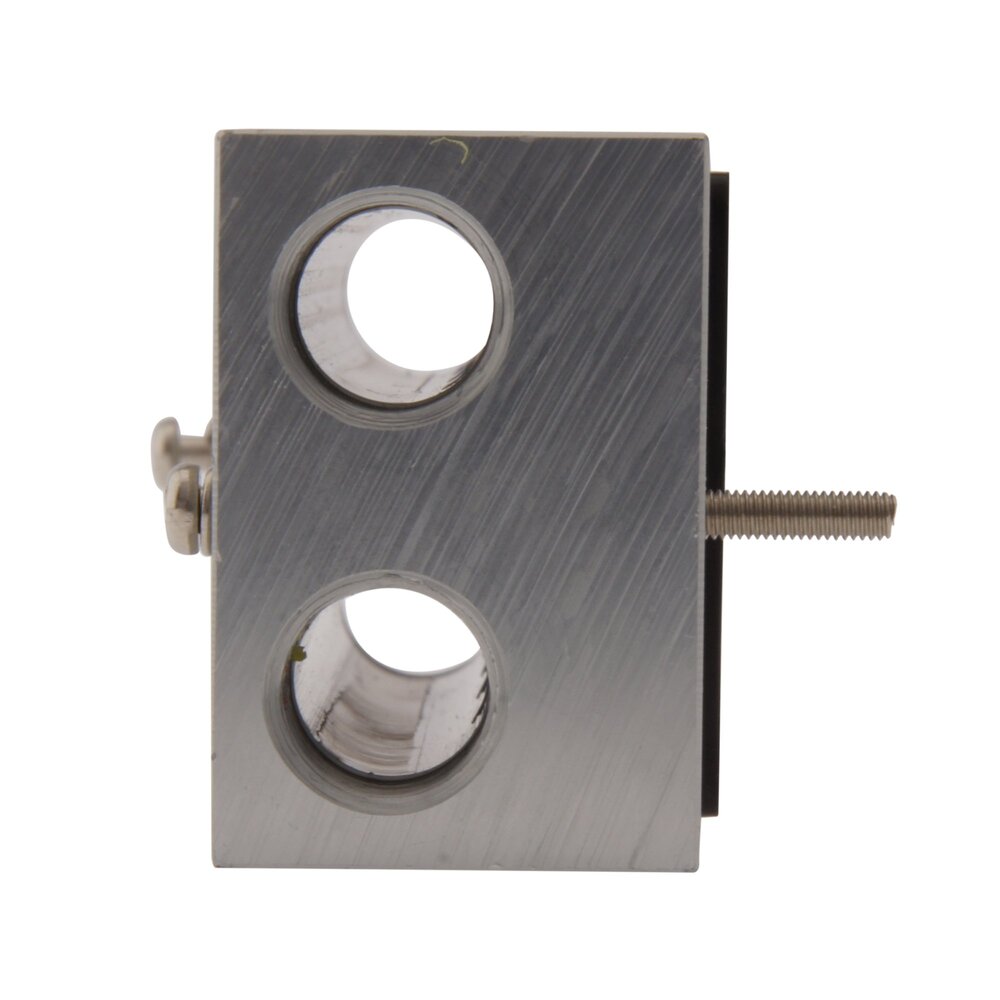

Compact en licht manifold met 3- stations voor magneetventielen uit de Mindman MVSC-300 3-weg serie. Inclusief rubberen afdichtingen en bouten om de kleppen te monteren. Ongebruikte stations kunnen worden afgesloten door blindplaten (afzonderlijk verkrijgbaar). De in- en uitlaatpoorten hebben G3/8&quot schroefdraad aan beide zijden van het manifold. Het manifold is een efficiënte manier om slangen, fittingen en bevestigingsmateriaal te verminderen, maar ook om installatie en onderhoud te vereenvoudigen.

Bekijk alle
Normale prijs
€29.05
incl BTW
De BTW (belasting over de toegevoegde waarde) is een belasting op goederen en diensten die in de Europese Unie (EU) van toepassing is. Wij, Tameson, zijn wettelijk verplicht BTW te innen voor bestellingen binnen de EU voor klanten die ons hun BTW-nummer niet bezorgen.
Normale prijs
€24.01
excl BTW

In voorraad +15 dagen Op aanvraag Op aanvraag
Voor een grotere hoeveelheid dan 0 van het product MVSC-300-3B3-G, zal de levertijd van de bestelling met 15 dagen toenemen. Het artikel is niet online beschikbaar in de door u gekozen hoeveelheid, er zijn 0 artikelen beschikbaar voor online bestelling. Voor grotere hoeveelheden, neem contact met ons op door te mailen met support@tameson.com om de leveringstermijn op te vragen. Dit item is niet beschikbaar voor online bestelling, neem contact met ons op support@tameson.nl om de levertijd op te vragen.

Verzending naar Nederland: €4.95
Gratis voor bestellingen > €75.00
Verwachte levering binnen 16 werkdagen

Beschrijving
Specificaties
Downloads

Manifolds zijn een handige oplossing voor het verdelen van perslucht naar meerdere pneumatische kleppen vanuit een centraal punt met gedeelde inlaat- en uitlaatpoorten. Een ander woord voor manifold is ventieleiland, basisplaat of grondplaat. Dit lichtgewicht manifold van hoogwaardig aluminium is geschikt voor maximaal 3- magneetventielen van de Mindman MVSC-300 3-weg serie. Het ontwerp combineert hoge flow rates met een compact formaat. Het manifold wordt geleverd inclusief rubberen afdichtingen en bouten om de kleppen te monteren. Ongebruikte stations kunnen worden afgesloten met blindplaten. Deze zijn afzonderlijk verkrijgbaar. De in- en uitlaatpoorten aan beide zijden van de manifold hebben G3/8&quot schroefdraad. Dit betekent dat pneumatische slangen aan beide kanten verbonden kunnen worden. Als het manifold zich aan het einde van het pneumatische circuit bevindt, kunnen plugfittingen gebruikt worden om het manifold aan één kant af te sluiten. Manifolds zijn een efficiënte manier om slangen, fittingen en bevestingsmateriaal te verminderen. Dit leidt uiteindelijk tot lagere materiaalkosten, maar vereenvoudigt ook de installatie en het onderhoud. Een bijkomend voordeel is dat de slanglengtes gemiddeld korter zijn, wat leidt tot minder drukverlies en snellere reactietijden.

Pros:

  • Hoogwaardig en lichtgewicht aluminium ontwerp.
  • Monteer tot 3- kleppen op het manifold.
  • Minder slangen en fittingen nodig, dit betekent minder materiaalkosten maar ook snellere installatie en onderhoud.
  • Gemiddeld kortere afstanden van de klep naar de apparatuur, wat leidt tot een lagere drukval, lager luchtverbruik en snellere reactietijden.
  • De elektrische bedrading is eenvoudiger omdat de ventielen dicht bij elkaar geplaatst zijn.

Cons:

  • Kan alleen worden gebruikt met de Mindman MVSC-300 3-weg serie.
  • Extra blindplaten vereist voor ongebruikte stations.

MVSC Serie

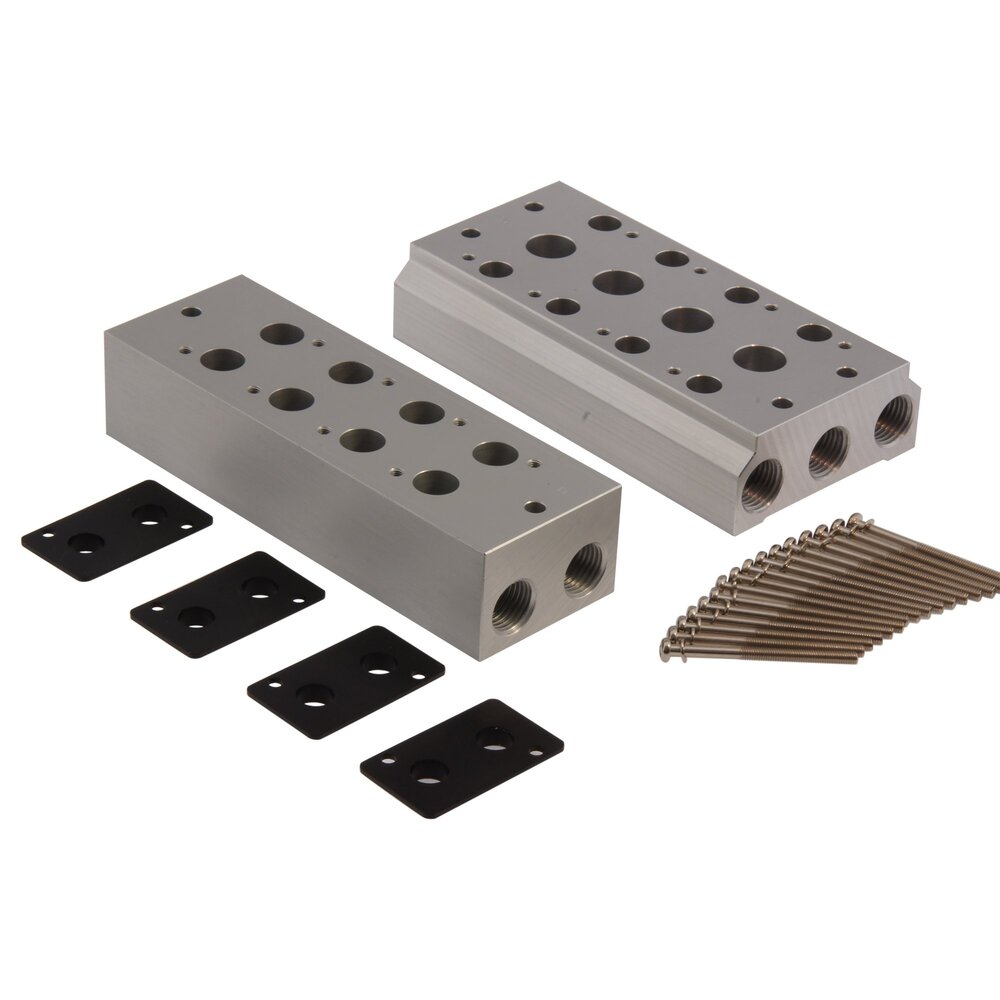

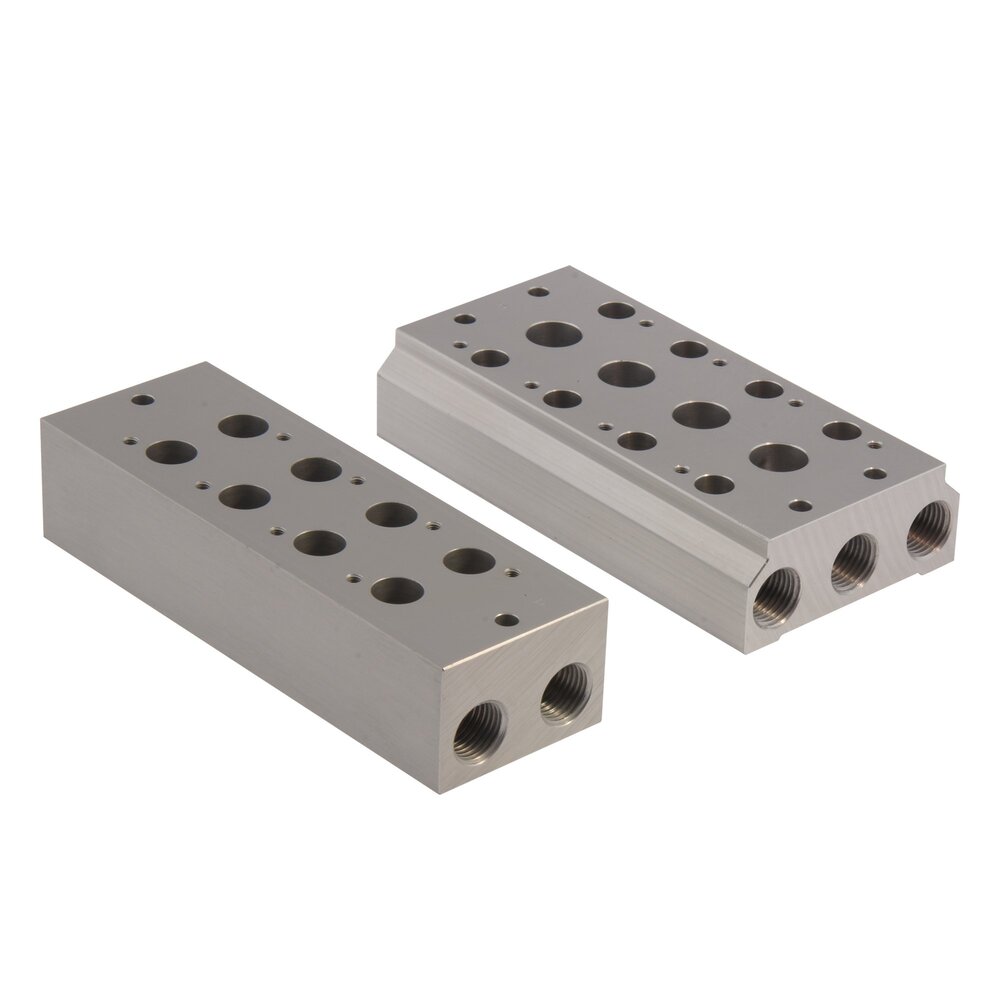

Combineer een groot aantal Mindman MVSC-kleppen op ëën manifold met gecentraliseerde inlaat- en uitlaatpoorten. Optimaliseer de prestaties van de ventielen en reduceer slangen en fittingen. Alle manifolds hebben een sterke en lichtgewicht aluminium behuizing en worden geleverd met rubberen afdichtingen en bouten om de kleppen te monteren. De manifolds zijn beschikbaar vanaf 2 tot maximaal 10 stations. Extra blindplaten zijn beschikbaar om ongebruikte stations af te sluiten. De manifolds zijn beschikbaar voor alle 3-weg en 5-weg uitvoeringen. Kies een manifold dat overeenkomt met de breedte van de magneetventielen (van 22 mm tot 46 mm). De aansluitingen voor de inlaat- en uitlaatpoorten aan de zijkant zijn afhankelijk van de klepbreedte en variëren van 1/4 inch voor de kleinste kleppen (22 mm) tot 1/2 inch voor de grootste kleppen(46 mm) met Rc-, G- of NPT-schroefdraad. Let op dat Mindman MVSC-ventielen levert met een body-ported ontwerp (standaard) en een manifold ontwerp waarbij alle ventielpoorten met het manifold verbonden zijn (niet-standaard).
