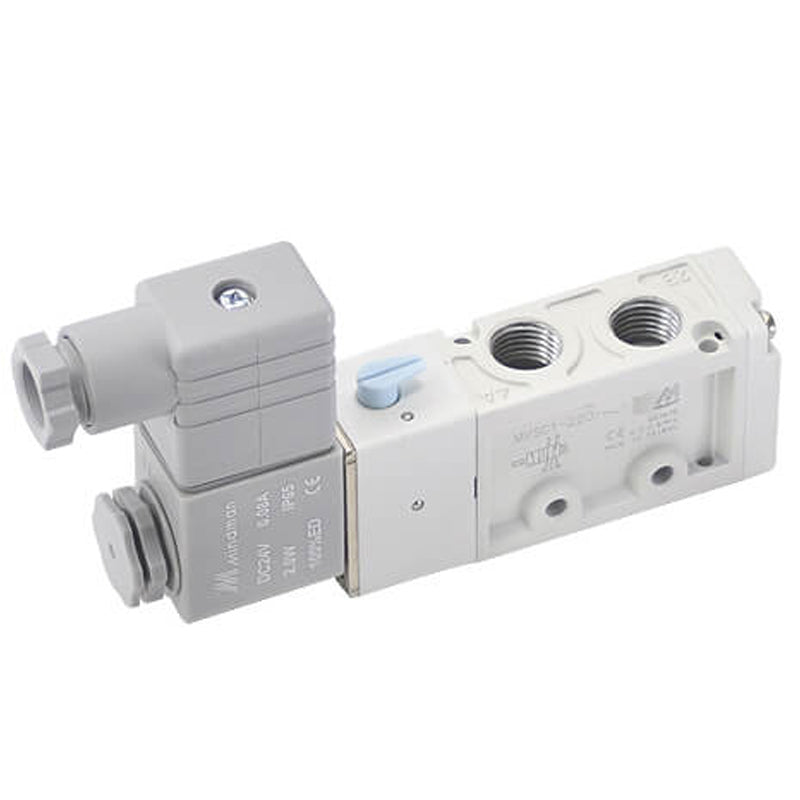

G1/4'' 24V DC 5/2-weg magneetventiel 2-8bar MVSC-260
5/2-weg (monostabiel) pneumatisch magneetventiel van Mindman met G1/4 inch poorten (binnendraad) en 24 V DC spoel. Indirect gestuurd. Toepassingen zijn onder meer de bediening van een dubbelwerkende cilinder of pneumatische actuator. Bedrijfsdruk van 2 tot 8 bar (29 tot 116 psi). Alleen geschikt voor lucht. Met handmatige override controle. Kan worden gemonteerd op verdeelblok met centrale luchttoevoer/ontluchter. Reactietijd 0,03 s, Kv-waarde 0,8 Nm3/h(862 Nl/min).
Inclusief spoel en DIN-B connector
- Normale prijs
- €36,35
- Normale prijs
- €30,04
Beschrijving
Hoogwaardige pneumatische magneetventiel van Mindman. Deze klep is 5/2-weg, monostabiel, uitgerust met een spoel. De klep heeft G 1/4 inch poorten (BSPP binnendraad). De spoelspanning is 24 V DC en het vermogen is 2 VA. Het ventiel kan alleen worden bediend met perslucht (gefilterd tot 5 μm) die niet gesmeerd hoeft te worden. De werkdruk is 2 tot 8 bar (29 tot 116 psi). Montage op spruitstuk met centrale aan- en afvoer mogelijk. De reactietijd is 0,03 s. De klep heeft een Kv-stroomwaarde van 0,8 Nm3/h(862 Nl/min). Deze klep is voorzien van een handmatige override. Overschrijd nooit de limieten van de kleppen (druk, temperatuur, spanning, media, enz.). Zet geen spanning op de spoel wanneer de spoel uit de klep is verwijderd om doorbranden te voorkomen.
Een 5/2-wegklep heeft vijf poorten en twee standen. Twee poorten (A en B) zijn verbonden met een gecontroleerde component, bijvoorbeeld een dubbelwerkende cilinder. Een poort wordt gebruikt voor de toevoer van lucht onder druk (poort P), de twee overige poorten zijn uitlaten (poort S en R) en zijn verbonden met respectievelijk poort B en poort A. Door van toestand te veranderen, wordt ofwel poort A onder druk gezet en poort B ontlucht, ofwel poort A ontlucht en poort B onder druk gezet. Indien de klep wordt gebruikt om een dubbelwerkende cilinder te besturen, wordt de ene stand van de klep gebruikt om de cilinder in een richting te bewegen, en de andere stand om de cilinder in tegengestelde richting te bewegen.Deze klep is enkelwerkend, wat betekent dat de klep wordt bestuurd door een elektromagneet en door middel van een veer terugkeert naar de ruststand. Als de elektromagneet niet wordt geactiveerd, keert de klep terug naar de ruststand (rechterkwadrant).
Voordelen:
- Lage stromingsweerstand (Kv=0,8m3/h)
- Snelle en betrouwbare werking
- Lange levensduur (12.000.000+ cycli)
- Laag energieverbruik (2VA)
- Onderhoudsvrij ontwerp
- Spoel kan in vier richtingen worden geïnstalleerd (4 x 90°)
- Ontworpen voor montage in spruitstuk
Nadelen:
- Alleen voor (schone) lucht, niet voor andere media of vacuüm
- Minimale druk van 2 bar vereist voor goede werking (stuurventiel)
MVSC-serie
De MVSC-serie van Mindman bestaat uit indirect gestuurde pneumatische magneetventielen in 3/2-, 5/2- en 5/3-weg configuratie. De MVSC- en MVSC1-serie zijn ontworpen voor spruitstukmontage en hebben dezelfde montageafmetingen. De MVSC-serie heeft een bepaald minimum drukverschil nodig om te kunnen werken. Daarom zijn ze niet geschikt voor vacuümtoepassingen. Ze kunnen worden gebruikt tot een maximale druk van 8 bar. De kleppen zijn verkrijgbaar met spoelen van 24 V DC, 230 V AC en 110 V AC en zijn uitgerust met een handmatige override. Het materiaal van de behuizing is aluminium met een HNBR afdichting. De kleppen zijn verkrijgbaar met BSP- of NPT-poorten. De kleppen uit de MVSC-serie worden gekenmerkt door een lange en betrouwbare levensduur en een onderhoudsvrij ontwerp.
Mindman is een internationale fabrikant van hoogwaardige pneumatische componenten met hoofdproductie in Taiwan. Met een rijke productiegeschiedenis, een zeer breed assortiment en een kostenefficiente productie van hoogwaardige producten zijn zij een van de echte marktleiders in de pneumatiekindustrie.
