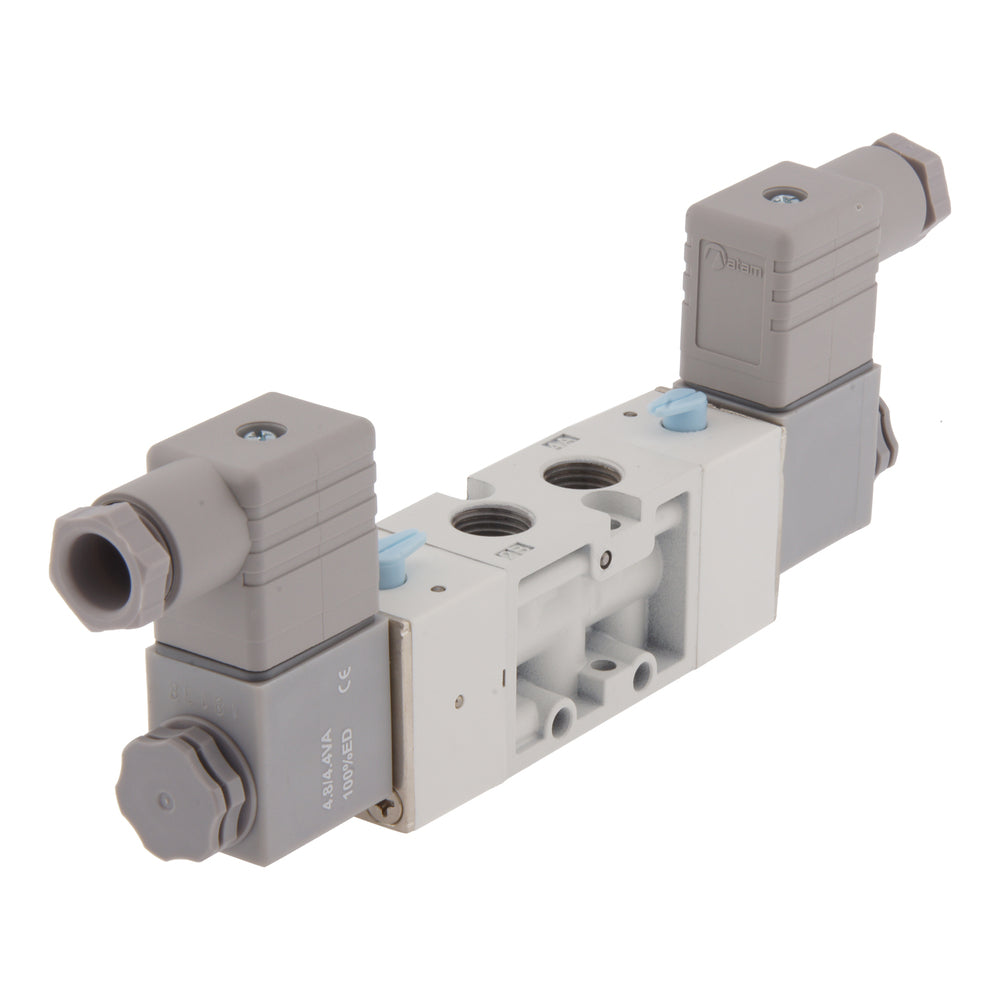

G1/8'' 230V AC 5/3-Weg uitlaat magneetventiel 3-8bar MVSC
5/3-weg (midden uitlaat) pneumatisch magneetventiel van Mindman met G1/8 inch poorten (binnendraad), G 1/8 inch uitlaatpoorten en 230 V AC spoel. Indirect gestuurd. Toepassingen zijn onder andere het aansturen van dubbelwerkende cilinders met tussenstanden. Bedrijfsdruk van 3 tot 8 bar (43,5 tot 116 psi). Alleen geschikt voor lucht. Met handmatige override controle. Kan worden gemonteerd op verdeelblok met centrale luchttoevoer/ontluchter. Reactietijd 0,04 s, Kv-waarde 0,71 Nm3/h(765 Nl/min).
Inclusief spoel en DIN-B connector
- Normale prijs
- €79,86
- Normale prijs
- €66,00
Beschrijving
Hoogwaardige pneumatische magneetventiel van Mindman. Deze klep is 5/3-weg, uitlaat in het midden, uitgerust met twee spoelen. De klep heeft G 1/8 inch poorten (BSPP binnendraad). De spoelspanning is 230 V AC en het vermogen is 4,9 VA. De uitlaatpoorten hebben G 1/8 inch schroefdraad. Het ventiel kan alleen worden bediend met perslucht (gefilterd tot 5 μm) die niet gesmeerd hoeft te worden. De werkdruk is 3 tot 8 bar (43,5 tot 116 psi). Montage op spruitstuk met centrale aan- en afvoer mogelijk. De reactietijd is 0,04 s. De klep heeft een Kv-stroomwaarde van 0,71 Nm3/h(765 Nl/min). Deze klep is voorzien van een handmatige override. Overschrijd nooit de limieten van de kleppen (druk, temperatuur, spanning, media, enz.). Zet geen spanning op de spoel wanneer de spoel uit de klep is verwijderd om doorbranden te voorkomen.
Een 5/3-wegklep heeft vijf poorten en drie standen. De centrale (rust-)positie kan verschillende functies hebben; bij een 'centraal gesloten' klep zijn alle vijf de poorten afgesloten in de centrale positie. De andere twee posities worden elk geregeld door hun eigen magneetspoel. Deze posities worden gebruikt om poort A te voeden en poort B te ontluchten, of andersom. Als geen van de twee spoelen wordt geactiveerd, keert de klep terug naar de centrale positie (monostabiel). Deze klep kan bijvoorbeeld worden gebruikt om een dubbelwerkende cilinder te besturen, met de mogelijkheid om de cilinder in tussenstanden te blokkeren. Door een van de twee spoelen te activeren, kan de cilinder in twee richtingen worden bewogen. De onderstaande figuur toont een schematische tekening van de circuitfunctie van een in het midden gesloten 5/3-wegklep.
Voordelen:
- Lage stromingsweerstand (Kv=0,71m3/h)
- Snelle en betrouwbare werking
- Lange levensduur (12.000.000+ cycli)
- Laag energieverbruik (4,9VA)
- Onderhoudsvrij ontwerp
- Spoel kan in vier richtingen worden geïnstalleerd (4 x 90°)
- Ontworpen voor montage in spruitstuk
Nadelen:
- Alleen voor (schone) lucht, niet voor andere media of vacuüm
- Minimale druk van 3 bar vereist voor goede werking (stuurventiel)
MVSC-serie
De MVSC-serie van Mindman bestaat uit indirect gestuurde pneumatische magneetventielen in 3/2-, 5/2- en 5/3-weg configuratie. De MVSC- en MVSC1-serie zijn ontworpen voor spruitstukmontage en hebben dezelfde montageafmetingen. De MVSC-serie heeft een bepaald minimum drukverschil nodig om te kunnen werken. Daarom zijn ze niet geschikt voor vacuümtoepassingen. Ze kunnen worden gebruikt tot een maximale druk van 8 bar. De kleppen zijn verkrijgbaar met spoelen van 24 V DC, 230 V AC en 110 V AC en zijn uitgerust met een handmatige override. Het materiaal van de behuizing is aluminium met een HNBR afdichting. De kleppen zijn verkrijgbaar met BSP- of NPT-poorten. De kleppen uit de MVSC-serie worden gekenmerkt door een lange en betrouwbare levensduur en een onderhoudsvrij ontwerp.
Mindman is een internationale fabrikant van hoogwaardige pneumatische componenten met hoofdproductie in Taiwan. Met een rijke productiegeschiedenis, een zeer breed assortiment en een kostenefficiente productie van hoogwaardige producten zijn zij een van de echte marktleiders in de pneumatiekindustrie.
