G1/8'' 24V DC 5/3-Way Center-druk Magneetventiel 3-8bar MVSC

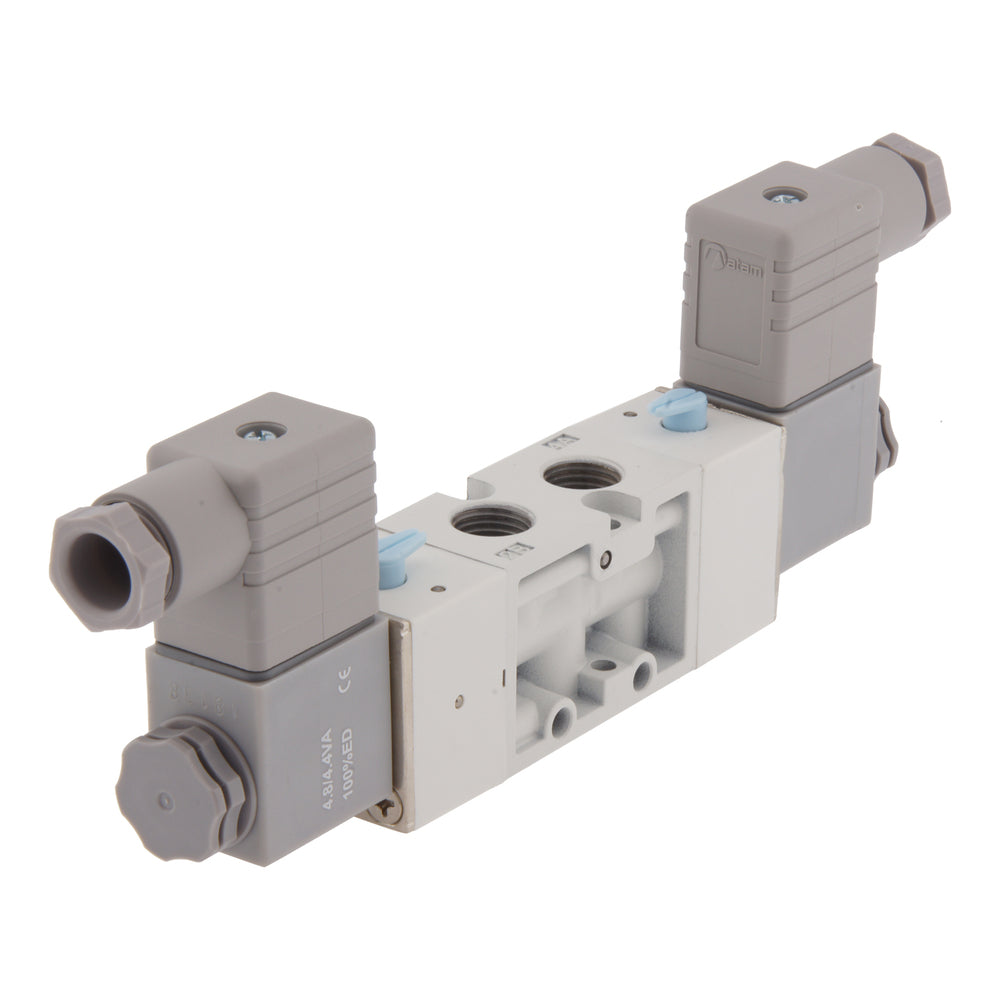

5/3-weg (midden druk) pneumatiek magneetventiel van Mindman met G1/8 inch poorten (inschroef), G 1/8 inch uitlaatpoorten en 24 V DC spoel. Indirect gestuurd (interne stuurdruk). Toepassing o.a. dubbelwerkende cilinder met tussenstanden.Werkdruk 3 - 8 bar. Medium lucht, ongeschikt voor andere media of vacuüm. Inclusief handmatige noodbediening. Montage op manifold met centrale voeding/ontluchting mogelijk. Responstijd 0.04 s, Kv-waarde 0.71 Nm3/h (765 Nl/min).
Inclusief spoel en DIN-B connector
- Normale prijs
- €79,86
- Normale prijs
- €66,00
Beschrijving
Hoogwaardig magneetventiel van Mindman voor pneumatische toepassingen. Deze uitvoering is 5/3-weg, midden druk, voorzien van twee spoelen. Het ventiel heeft G1/8 inch leidingaansluitingen (BSPP binnendraad) en G 1/8 inch uitlaatpoorten. De spoelspanning is 24 V DC en het vermogen van de spoel is 2 VA.. Het ventiel mag alleen gebruikt worden met schone perslucht (gefilterd tot maximaal 5 μm) en hoeft niet gesmeerd te zijn. De werkdruk is 3 tot 8 bar. Montage op manifold met centrale voeding/ontluchting mogelijk. Responstijd is 0.04 s. Kv-waarde 0.71 Nm3/h (765 Nl/min). Dit ventiel is standaard uitgerust met een noodhandbediening. Breng geen spanning aan op de spoel als de spoel verwijderd is van het ventiel om doorbranden te voorkomen. Overschrijd nooit de limieten van het ventiel (druk, temperatuur, voltage, medium, etc.).

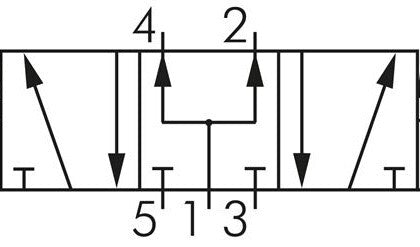

Een 5/3-weg ventiel heeft 5 poorten en 3 standen. De centrale (rust-)stand kan verschillende functies hebben, bij een center closed ventiel zijn alle poorten afgesloten in de centrale stand. De twee overige standen worden elk bediend door een een eigen spoel. Bij deze standen wordt poort A gevoed en poort B ontlucht of andersom. Als geen van beide spoelen bediend wordt, keert het ventiel terug naar de centrale ruststand (mono-stabiel). Dit ventiel kan bijvoorbeeld gebruikt worden om een dubbelwerkende cilinder aan te sturen, met de mogelijkheid om de cilinder te blokkeren in tussenstanden. Door een van de twee spoelen te bedienen, kan het magneetventiel de cilinder in een richting vullen. In onderstaande figuur is de schematische circuit functie afgebeeld.
Voordelen:
- Lage stromingsweerstand (Kv=0.71m3/u)
- Snel en betrouwbaar schakelen
- Lange levensduur (12.000.000+ cycli)
- Laag energieverbruik (2VA)
- Onderhoudsvrij ontwerp
- Spoel kan in 4 richtingen (4 x 90°) worden gedraaid
- Geschikt voor montage op manifold
Nadelen:
- Alleen voor (schone) lucht, niet voor andere media of vacuüm
- Voordruk van minimaal 3 bar nodig bar voor goede werking (indirect gestuurd)
MVSC serie
De Mindman serie bestaat uit indirect bediende pneumatische magneetventielen in 3/2, 5/2 en 5/3-weg uitvoering. De MVSC en MVSC1 serie zijn ontworpen voor manifoldmontage en hebben dezelfde montageafmetingen. De serie heeft een minimale verschildruk nodig voor goede werking en kan daarom niet voor vacuumtoepassingen gebruikt worden.Daarom zijn ze niet geschikt voor vacuümtoepassingen. Ze kunnen worden gebruikt tot een maximale druk van 8 bar. De kleppen zijn verkrijgbaar met 24 V DC, 230 V AC en 110 V AC spoelen en zijn voorzien van een handmatige override. Het materiaal van de behuizing is aluminium met een HNBR-afdichting. De ventielen zijn verkrijgbaar met BSP- of NPT-poorten. De afsluiters in de serie worden gekenmerkt door een lange en betrouwbare levensduur en een onderhoudsvrij ontwerp.
Mindman is een internationale fabrikant van hoogwaardige pneumatische componenten met hoofdproductie in Taiwan. Met een rijk productieverleden, een zeer breed assortiment en kostenefficiente productie van hoge kwaliteitsproducten zijn ze een van de marktleiders in de pneumatiekbranche.
