M26x1.5 Uitlijnkoppelstuk Cilinder MFC
Dit montageaccessoire met zwevende koppeling kan een eventuele excentrische nauwkeurigheid tussen het aangedreven lichaam en de cilinder opvangen. Hij heeft een vrouwelijke ingang voor het stanguiteinde van de pneumatische cilinder en een asuitgang, beide met M26×1,5 schroefdraad. Hij heeft een rotatiehoekbereik van ±5° en een lineaire afwijking van ±2,5 mm. Het is ontworpen voor herhaald gebruik van ofwel compressie- ofwel trekkrachten.
- Normale prijs
- €74.71
- Normale prijs
- €61.74
Beschrijving
Het bevestigingsaccessoire met zwevende koppeling kan eventuele excentriciteit of verlies van parallelle nauwkeurigheid tussen het aangedreven lichaam en de cilinder opvangen. Hij heeft een vrouwelijke ingang voor aansluiting op het stanguiteinde van de pneumatische cilinder en een asuitgang met dezelfde M26×1,5 schroefdraad. Hij heeft een rotatiehoekbereik van ±5° en een lineaire afwijking van ±2,5 mm. Daarom kan het nauwkeurig centreren en machinaal bewerken van componenten een lossere tolerantie hebben, waardoor de installatietijd en -kosten afnemen. Hij is compact, stijf en heeft een eenvoudige constructie waardoor zowel compressie- als trekkrachten herhaaldelijk kunnen worden gebruikt. Hij heeft een temperatuurbereik van 5-60°C en is gemaakt van staal. Hij kan gebruikt worden voor ISO (15552, 21287, 6432, enz.) of niet-ISO pneumatische cilinders, zolang de schroefdraden overeenkomen.
Voordelen:
- Het kan elke excentriciteit of verlies van parallelle nauwkeurigheid tussen het aangedreven lichaam en de cilinder opvangen.
- Hij heeft een rotatiehoekbereik van ±5° en een lineaire afwijking van ±2,5 mm.
- Het is ontworpen voor herhaald gebruik van zowel compressie- als trekkrachten
Nadelen:
- Bij belastingsberekeningen moet rekening worden gehouden met extra gewicht

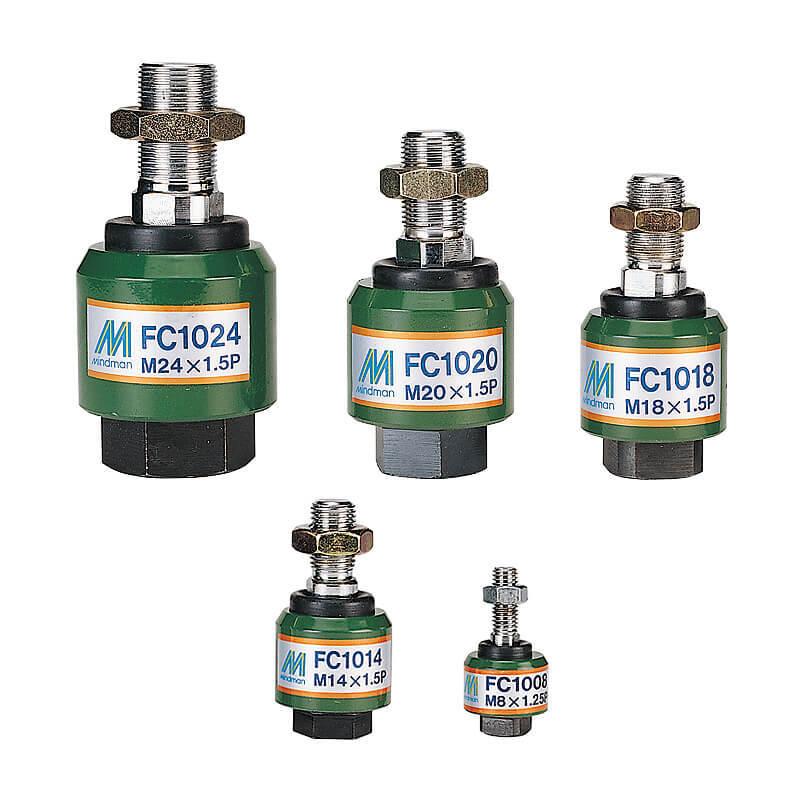

MFC- en MFCS-serie
De series zwevende koppelingen MFC en MFCS van Mindman zijn voor pneumatische cilinders ISO (15552, 21287, 6432, enz.) en niet-ISO met een draadmaatbereik van M3 tot M50. Ze kunnen een eventuele excentriciteit of verlies van parallelle nauwkeurigheid opvangen en hebben ook een rotatiehoekbereik van ±5°, afhankelijk van de grootte, waardoor centreren, machinale bewerking en installatietijd minder nauwkeurig hoeven te gebeuren om de totale kosten te verlagen. Ze kunnen gebruikt worden voor zowel duw- als trektoepassingen en onze MFC maat (6-160mm as) heeft een maximale kracht van 80.000 N en onze MFCS maat (6-32m as) heeft een maximale kracht van 2.500 N. Deze worden gebruikt voor toepassingen waar centrering of hoekafwijking een probleem is of kan zijn.
